电路基本定律

电路基本定律基尔霍夫定律
基尔霍夫定律是电路中电压和电流所遵循的基本规律，是分析和计算较为复杂电路的基础，1845年由德国物理学家G.R.基尔霍夫提出。

基尔霍夫（电路）定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

基尔霍夫（电路）定律既可以用于直流电路的分析，也可以用于交流电路的分析，还可以用于含有电子元件的非线性电路的分析。

基尔霍夫定律建立在电荷守恒定律、欧姆定律及电压环路定理的基础之上，在稳恒电流条件下严格成立。

当基尔霍夫第一、第二方程组联合使用时，可正确迅速地计算出电路中各支路的电流值。

由于似稳电流(低频交流电) 具有的电磁波长远大于电路的尺度，所以它在电路中每一瞬间的电流与电压均能在足够好的程度上满足基尔霍夫定律。

因此，基尔霍夫定律的应用范围亦可扩展到交流电路之中。

电工基础的基本定律1.带电粒子的定向移动形成电流。

2.习惯上将正电荷移动的方向规定为电流方向。

3.当电流的大小和方向不随时间而变化时，就成为直流电流，简称直流（DC）。

4.把单位时间内电路汲取活释放的电能定义为该电路的功率，用P表示。

5.电路中的每个分支都叫支路。

6.三个或三个以上支路的连接叫做节点。

7.电路中任何一个闭合路径都称为回路。

8.回路平面内不含有其他支路的回路就叫做网孔。

9.基尔霍夫电流定律也成基尔霍夫第肯定律，简称KCL，其内容是：在集中参数电路中，任意时刻，流入（或流出）任一节电的全部支路电流的代数和恒等于零。

（或者说任何时刻流入任一节点的电流必定等于流出该节点的电流。

）10.基尔霍夫电压定律也称基尔霍夫其次定律，简称KVL，其内容是：在集中参数电路中，任一时刻，任一回路的各段（或各元件）电压的代数和恒等于零。

11.戴维南定理：一个线性有源二端网络，对外电路来说，可以用一个电压源和电阻串联组合的电路模型来等效。

该电压源的电压等于有源二端网络的开路电压Uoc，电阻等将于有源二端网络变成无源二端网络后的等效电阻Req。

12.诺顿定理：一个有源线型二端网络，可以用一个电流源和电阻并联组合的电路模型来等效替代，该电流源的电流等于有源二端网络的短路电流Isc,电阻等于将有源二端网络编程无源二端网络后的等效电阻Req。

13.沟通电，简称“沟通”。

一般指大小和方向随时间作周期性变化的电压或电流。

工程中一般所说的沟通电（AC）。

通常都是指正弦沟通电。

14.线圈中由于电流的变化而产生的感应电压，称为自感电压。

15.由于一个线圈的电流变化而在另一线圈中产生护肝电压的物理现象称为互感应。

16.设电流分别从线圈1的端钮A和线圈2的端钮B流入，依据右手螺旋定则可知，两线圈中有电流产生的磁通是相互增加的，那么就称A和B是一对同名端。

反之则是异名端。

17.工业上通常在沟通发电机引出线及配电装置的三相母线上涂黄、绿、红三色区分A、B、C三相。

电路的基本规律知识点总结第一、基本元件电路中的基本元件包括电源、导线、电阻、电容、电感等。

其中电源是提供电流的能源，导线负责将电流传输到电路的各个部分，而电阻、电容和电感是用来调节电流和电压的元件。

电路中的元件都符合一定的物理规律，比如欧姆定律、基尔霍夫法则等。

第二、欧姆定律欧姆定律是电路中最基本的规律之一，它描述了电流、电压和电阻之间的关系。

欧姆定律的表达式为：U=IR，其中U代表电压，I代表电流，R代表电阻。

根据欧姆定律，电流和电压成正比，而电阻和电流成反比。

欧姆定律在电路分析中起着非常重要的作用，可以帮助我们计算电路中各个元件的参数。

第三、基尔霍夫法则基尔霍夫法则是电路分析中另一个重要的定律，主要包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，电路中任意一个节点处的电流总和等于零，即输入的电流等于输出的电流。

而基尔霍夫电压定律则指出，电路中任意一个闭合回路中的电压之和等于零，即电路中的电压总和等于零。

基尔霍夫法则可以帮助我们在复杂的电路中进行电流和电压的分析。

第四、电感和电容电感和电容是电路中常用的元件，它们分别用来存储电能。

电感是由螺线圈或线圈组成，当通过电流时，会产生一个磁场，从而存储电能。

而电容则是由两个导体之间的绝缘材料组成，当电压加到电容上时，会在两个导体之间产生电场，从而存储电能。

在电路中，电感和电容经常用来改变电流和电压的频率，从而实现信号调理和滤波的功能。

第五、交流电路和直流电路电路可以分为交流电路和直流电路两种。

直流电路是电流方向不变的电路，一般使用直流电源供电，例如电池。

而交流电路是电流方向会周期性地改变的电路，一般使用交流电源供电，例如插座。

交流电路和直流电路在元件选择、电压波形分析等方面有很大的区别，需要根据不同的应用来进行设计和分析。

第六、耦合和隔离在电路中，元件之间会存在耦合和隔离的关系。

耦合是指两个元件之间的相互影响，可以是电流或电压的共享，也可以是信号的传输。

电路的三大基本定律一、欧姆定律1. 内容- 欧姆定律描述了通过导体的电流与导体两端电压以及导体电阻之间的关系。

对于一段导体而言，其电流I与导体两端的电压U成正比，与导体的电阻R成反比。

- 数学表达式为I = (U)/(R)，变形公式U = IR和R=(U)/(I)。

2. 适用条件- 欧姆定律适用于金属导体和电解液导电，对于气体导电和半导体导电等情况，欧姆定律不适用。

3. 应用示例- 已知一个电阻R = 10Ω，两端电压U = 20V，根据I=(U)/(R)，可求出电流I=(20V)/(10Ω)=2A。

二、基尔霍夫定律1. 基尔霍夫电流定律（KCL）- 内容- 所有进入某节点的电流的总和等于所有离开这节点的电流的总和。

或者表述为，在任意时刻，流入一个节点的电流代数和为零。

- 数学表达式- 对于一个节点，∑_{k = 1}^nI_{k}=0，其中I_{k}为流入或流出节点的第k个电流，规定流入节点的电流为正，流出节点的电流为负。

- 应用示例- 在一个具有三个支路的节点处，已知I_1 = 3A流入节点，I_2 = 2A流出节点，设I_3为未知电流，根据I_1 - I_2+I_3 = 0，可得I_3=I_2 - I_1=2A - 3A=-1A，负号表示I_3是流出节点的电流。

2. 基尔霍夫电压定律（KVL）- 内容- 沿着闭合回路所有元件两端的电势差（电压）的代数和等于零。

- 数学表达式- 对于一个闭合回路∑_{k = 1}^mU_{k}=0，其中U_{k}为第k个元件两端的电压，在确定电压的正负时，需要先选定一个绕行方向，当元件电压的参考方向与绕行方向一致时取正，反之取负。

- 应用示例- 在一个简单的串联电路中，有电源E = 10V，电阻R = 5Ω，设电流I的方向为顺时针。

按照顺时针方向绕行，根据E - IR=0，可得I=(E)/(R)=(10V)/(5Ω)=2A。

三、焦耳定律1. 内容- 电流通过导体时会产生热量，热量Q与电流I的平方、导体电阻R以及通电时间t成正比。

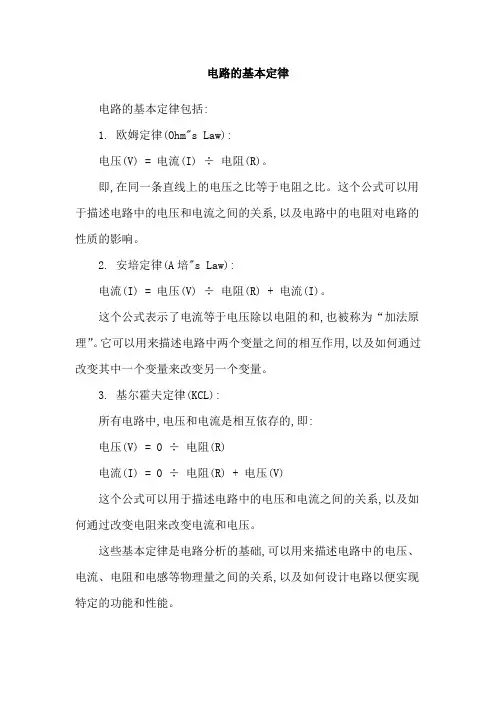

电路的基本定律
电路的基本定律包括:
1. 欧姆定律(Ohm"s Law):
电压(V) = 电流(I) ÷电阻(R)。

即,在同一条直线上的电压之比等于电阻之比。

这个公式可以用于描述电路中的电压和电流之间的关系,以及电路中的电阻对电路的性质的影响。

2. 安培定律(A培"s Law):
电流(I) = 电压(V) ÷电阻(R) + 电流(I)。

这个公式表示了电流等于电压除以电阻的和,也被称为“加法原理”。

它可以用来描述电路中两个变量之间的相互作用,以及如何通过改变其中一个变量来改变另一个变量。

3. 基尔霍夫定律(KCL):
所有电路中,电压和电流是相互依存的,即:
电压(V) = 0 ÷电阻(R)
电流(I) = 0 ÷电阻(R) + 电压(V)
这个公式可以用于描述电路中的电压和电流之间的关系,以及如何通过改变电阻来改变电流和电压。

这些基本定律是电路分析的基础,可以用来描述电路中的电压、电流、电阻和电感等物理量之间的关系,以及如何设计电路以便实现特定的功能和性能。

电路定律的三大定律内容嘿，朋友们，今天咱们来聊聊电路定律的三大定律，这可不是枯燥的数学公式，而是我们生活中无处不在的电力法则，听起来是不是很酷？别担心，我会把它们说得简单易懂，确保大家都能轻松get到！那么，咱们就开始吧！1. 欧姆定律1.1 欧姆定律的基本概念首先，咱们得从“老欧姆”开始说起。

没错，欧姆定律就是以德国科学家欧姆命名的。

这位老兄告诉我们，电流、Voltage（电压）和Resistance（电阻）之间的关系是啥。

简单来说，欧姆定律就像一条简单的公式，表示电流（I）等于电压（V）除以电阻（R），也就是 I = V/R。

听起来是不是像一道简单的数学题？不过，这可是电路的基础哦，想象一下，如果你把电压加大，电流自然也会随之上涨，就像水流一样，水压越大，流出的水就越多，简单明了吧？1.2 欧姆定律在生活中的应用在我们的日常生活中，欧姆定律到处可见。

比如说，充电宝给手机充电的时候，你有没有注意到，快充的时候电压提高了，充电速度自然快了！而当你用一根细细的充电线时，电阻就大了，充电速度自然慢得多。

嘿，听到这里，你是不是觉得这位“老欧姆”挺有意思的？就像是我们生活中那个总是善意提醒你的人，告诉你怎么用最有效率的方法去完成事情。

2. 基尔霍夫定律2.1 基尔霍夫定律的基本概念接下来，我们来聊聊基尔霍夫定律，这个家伙可真不简单！基尔霍夫有两个定律，分别是电流定律和电压定律。

电流定律告诉我们，在一个电路节点，流入的电流总和等于流出的电流总和。

通俗点说，就是“进的等于出的”，就像咱们去自助餐吃饭，盘子里装多少，最后得吃完，不然可就浪费了，对吧？2.2 基尔霍夫定律在电路中的应用而电压定律则是说，在一个闭合电路中，电压的总和是相等的。

简单地说，就是电池提供的电压必须和电路中各个元件的电压之和相匹配。

想象一下，如果你在电路里放了太多的电器，就像给朋友们请客，如果你带的钱不够，最后大家都吃不到好的，气氛可就尴尬了。
