小音箱拆解过程

拆解不见不散LV510音箱（附照片）不见不散LV510音箱外形
第一步：用电吹风加热面板
第二步：用起子撬开面板
露出四颗螺丝
第三步：把四颗螺丝卸掉
第四步：取下上盖，露出下面黑色的内盖。

第五步：卸掉黑色内盖上的四颗螺丝，带有散音孔的后面盖即取下。

白色的就是电池。

最后取下后内盖，露出液晶面板和喇叭。

如果继续的话就把电路板拆掉了。

拆后感，此音箱外观小巧，有一种讨人喜欢的感觉。

但是内里做工一般。

插卡的插槽设计不合理，卡插进去后在外面摸还是刮手。

尤其是电池，这种消耗品藏在里面也就算了，还整的容量这么小，想找个替代品都是个问题。

我本想用照片里的手机电池替换，但是尺寸不行，除非把它原来的电池槽往外阔，要么就另想办法。

或者使用外接电源，或者想法配电池，又或者扔进垃圾堆。

如果有网友看见我写的东西，并且找到了替代的电池请说一声。

谢谢。

新款蓝牙音箱拆卸方法1. 引言随着科技的不断发展，蓝牙音箱已成为人们日常生活中不可或缺的音频设备。

不过，有时候我们可能需要拆卸蓝牙音箱以进行清洁、修理或更换部件。

本文将介绍一种简单而有效的新款蓝牙音箱拆卸方法，帮助你轻松地完成这一任务。

2. 准备工作在开始拆卸前，你需要做一些准备工作，确保安全和有效的拆卸过程。

以下是准备工作清单：- 安全手套：保护你的手部免受可能的划伤或触电。

- 适当的工具：包括螺丝刀、扁嘴钳等。

- 工作区域：选择一个宽敞而清洁的工作区域，并确保光线充足。

3. 拆卸步骤接下来，我们将分步骤介绍新款蓝牙音箱的拆卸过程。

步骤1：关机与断开电源在开始任何拆卸工作之前，重要的是将蓝牙音箱关机，并断开电源。

这样可以确保安全，并避免遭受电击的风险。

步骤2：查找固定螺丝大多数蓝牙音箱都有几个固定螺丝将外壳牢牢固定在一起。

使用螺丝刀或其他适当的工具，找到并解开所有固定螺丝。

这些螺丝通常位于音箱的底部或背面。

步骤3：拆卸音箱外壳一旦螺丝都被解开，你可以小心地取下音箱的外壳。

要小心慢慢地分离外壳，避免使用过多的力量并确保不损坏任何内部部件。

步骤4：查找连接线在拆卸音箱外壳后，你将能够看到内部的电子部件。

查找与扬声器、电池等组件连接的电线或连接器。

步骤5：断开连接对于每个连接线或连接器，小心地用手或扁嘴钳轻轻地断开它们。

确保在拆卸任何连接元件之前记下它们的位置或标记，以便在重新装配时不会出现困惑。

步骤6：拆卸特定部件如果你需要更换或修理特定的部件，例如扬声器或电池，可以根据具体的需要进一步拆卸蓝牙音箱。

根据音箱型号和设计的不同，拆卸特定部件的步骤可能会有所不同。

确保仔细阅读或参考音箱的拆卸指南。

步骤7：清洁和维护在拆卸蓝牙音箱期间，你可以趁机清洁和维护内部部件。

使用吹风机或气压罐轻轻地清除灰尘和杂物，并检查部件是否有损坏或需要更换的迹象。

4. 结论通过本文所介绍的新款蓝牙音箱拆卸方法，你应该能够在需要的时候轻松地拆卸蓝牙音箱。

TEACTC-220BT蓝牙音箱拆解用较细的螺丝刀撬开网罩，注意要两侧逐渐撬开！网罩解除后会看到下面还有一层海绵，海绵上有两个孔，对应前面板上的两个孔，这是什么的？有人可能会认为是mic，最不济是一个mic一个指示灯……其实这两个孔都是指示灯，一个红色的表示充电，一个蓝色的是工作状态……来看看拆下网罩之后前面板的样子，看到上面两个小孔了吧，小孔下面中间那块开始我以为是什么扬声器，后来才知道这应该是个倒相装置！不知道我这么说对不对！ok。

8个螺丝解除，再撬开用背胶海绵密封的前面板，就看到内部结构了。

说实话，做工真的很中国特色。

按键板居然是用海绵胶固定的，同时开关模块与按键帽的结合也很牵强，所以我也没再往下拆。

来看看扬声器，4欧3w淘宝上搜了下3～8块一个大约。

这个是倒相装置的特写。

可以看到纯粹是物理存在，没有任何电气结构！看到热熔胶了吧！多有中国特色的玩意啊！电路板全图。

看芯片觉得不是很新哇～可以看到上面固定按键板的黑色海绵。

这部分芯片，没怎么查型号！通过白色条码贴纸下面的半露的logo和csr字样，判断这个应该是csr的蓝牙方案。

这个图片可以更清楚看到蓝牙天线（那个黑色的小线）以及蓝牙核心板是怎么焊接到基板上的！通过这个基本可以判断，最起码蓝牙核心板不是啥新货！ns4150的功放芯片，查到的数据是“3W单声道D类音频功率放大器概述NS4150是一款超低EMI、无需滤波器3W单声道D类音频功率放大器”，淘宝价格四毛5到6毛5一个这个是排线座，据我分析是连接上方的按键板的。

这个应该是接口接线座，主要是为tc220bt提供了microusb充电接口和line in接口！这个是功放电路部分，以及下方的扬声器接口电池接线座电池！有看到了无处不在的黑色背胶海绵最后再来一张无处不在的热熔胶吧！拆解结束！其实这也不算完整拆解，应为其实就是拆了2个面板拧了8个螺丝。

并没有拆倒可拆解的最小零部件级别。

主要原因是我看了其组装的工艺（严重以来黑色背胶海绵）。

JBLgo音乐金砖蓝牙音箱拆解
jbl这个品牌很多人都熟悉，在今年四月份推出了一款低端便携音箱 JBL go ，技术指标：500毫安电池，可连续播放5小时左右，感觉时间短了一点，逐计划拆开更换容量大一点的电池，结果拆开一看里面空间实在有限，只得作罢。

整机外观是橡胶覆盖塑料材质，没有可见螺丝可拆卸，撬开前面的金属网罩里面有四颗螺丝，卸掉后再撬开喇叭面板就看到内部了。

按键是橡胶材质，里侧电路板上是微动开关
去除金属罩之后的喇叭面板上面有四个螺丝孔
电路板正面，为了提高音箱的密闭性，音频插口以及电源插口都使用了胶水密封。

使用了一颗扼流圈，可以有效的抑制干扰。

蓝牙模块采用的是CSR4.0蓝牙模块，揭开贴纸可看到
电路板正面仅有的一颗红宝石电容
电路板的背面，有一颗固态电容。

喇叭是40mm规格
没有使用被动辐射振膜，而是采用了倒相管式的设计，个人感觉低音听上去更干净一些。

电池实际标称容量是600mAH,2.22瓦。

JBLSD-18蓝牙音箱拆解
外观设计圆润小巧，适合外出便携。

正面显眼的JBL LOGO和液晶屏，还有大面积金属网罩。

侧面的数码管显示屏
底部名牌和防滑垫
拆解从正面开拆，先把网罩翘起来。

网罩顺利拆下
露出两个小喇叭和无源辐射
外壳螺丝也不少，不过论坛的螺丝刀就能搞定
拆开外壳，一块大面积电路板裸露出来。

4欧2瓦喇叭
无源辐射器，别看它没有线路，在这种便携印象中充当着重要角色。

用于蓝牙通话的麦克风
电路板特写
IO接口
充电的MicroUSB插座，
从电路板走线可以看出，这个接口不仅仅用于充电，还可以进行数据传输，
但是直接接电脑没反应，可能用于更新固件用？
显示屏和按键板
数码管指示屏幕
红色单色显示
芯片微距特写
主控和蓝牙芯片
ATS2805主控（JBL SD-31为ATS2506）
RTL8761蓝牙芯片
25L16固件储存芯片，容量2MB
PAM8406功放芯片（和JBL SD-31使用的一样）
锂聚合物电池，估计容量和JBL SD-31一样为850ma
这次用上了芯片夹，免去了拆装芯片的麻烦。

直接夹上去就可以了，注意方向即可。

微距特写
另一端接上电脑
接下来就是软件操作了。

小米蓝牙音箱拆机分析音箱整体分为3个部分：旋钮、软件套、音箱主体，其中，旋钮可以按压或旋转，顶部为出音区域；软胶套的作用为，套住旋钮下缘，防止旋钮误触碰；音箱主体正面有音量+/-丝印，指示灯，背面有micro usb充电接口。

音箱外形尺寸为：60mm*60mm*93.3mm。

旋钮可以按压和旋转，具体功能看下图：下面开始拆解：1.首先从外形上看，并没有外露的螺丝，这应该算是消费类电子产品的一个特点的，对于这种放在桌面使用的轻巧型电子产品，底部一般都需设计防滑垫，如图，防滑垫材质一般为TPU等耐磨的软胶，上面的丝印就不做过多介绍了。

2.按正常的结构设计逻辑，螺丝一般会藏在防滑垫下面，防滑垫一般使用双面胶固定或者在防滑垫背面背胶，背胶区域离外形至少有0.1距离，防止从外观上看到胶，如图。

3.如防滑垫有方向要求，为了一次性安装到位（由于使用胶粘，粘上去不好撕下来），需做防呆结构，如图。

4.撕掉防滑垫后，看见一块底盖，通过3颗螺丝固定，除了螺丝和防呆孔，还有3处结构，分别是进胶点（细水口），麦克风孔，内部元器件避空孔(有一个电感太高，顶到底盖)，这里的麦克风作用是，当有人打电话进来时，可以通过音箱回应而不必通过手机，但是由于麦克风的位置以及拾音方向的影响，效果并不是很好，如需要效果好，可参考智能音箱的麦克风阵列设计。

5.拆掉底盖的螺丝，底盖并不能轻松拿下来，应该还有卡扣辅助固定，拆开后发现在螺丝位置之间分别设计了3个卡扣，扣合量在0.4-0.5左右。

6.PCB板采用3个定位柱定位，采用4个卡扣进行预固定，最后通过底盖压住打螺丝进行最终紧固。

7.导光柱由底盖上对于卡槽压住固定，PFC插座泡棉用来压住PFC 插座，防止PFC排线松脱，麦克风泡棉用来密封麦克风前腔。

8.指示灯导光柱光线传导原理图，更多导光结构请看如下文章：产品灯效设计：导光结构篇。

9.继续往下拆解，此两处排线都是从喇叭音腔内部穿过，为了防止漏气，需在排线孔处打上密封胶。

今天闲不住把DOSS摩卡给拆解了，来给大家一饱眼福！
通过以上的拆解我们发现DOSS摩卡这款蓝牙音响的绝大部分体积被共鸣腔所占据。

音响底部的配重可以理解，但是共鸣腔侧面的金属配重就有些不理解了，而且我们从图中也发现这共鸣腔内的金属配重也已经
全部生锈，放在这里是不是有些不妥呢？还有一点就是麦克风与主板的连接线有些简陋，焊接点很容易脱落，如果能采用插头的设计会更好。

总之呢，个人觉得这款音响凭借其独有的外观和卓越的音质相信可以赢得不少消费者的青睐！。

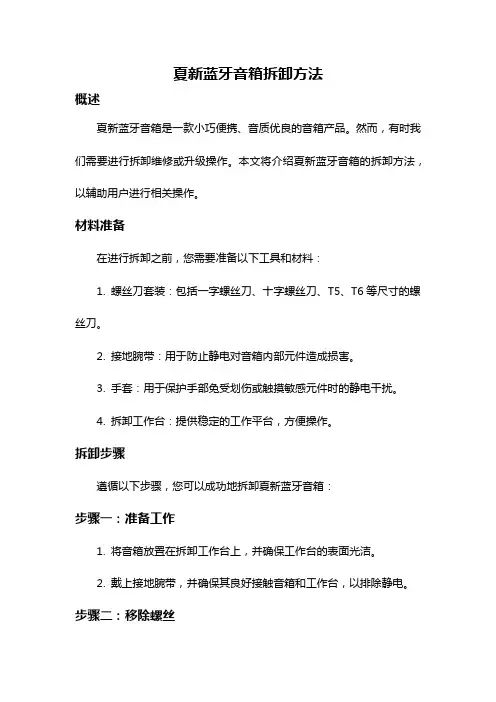

夏新蓝牙音箱拆卸方法概述夏新蓝牙音箱是一款小巧便携、音质优良的音箱产品。

然而，有时我们需要进行拆卸维修或升级操作。

本文将介绍夏新蓝牙音箱的拆卸方法，以辅助用户进行相关操作。

材料准备在进行拆卸之前，您需要准备以下工具和材料：1. 螺丝刀套装：包括一字螺丝刀、十字螺丝刀、T5、T6等尺寸的螺丝刀。

2. 接地腕带：用于防止静电对音箱内部元件造成损害。

3. 手套：用于保护手部免受划伤或触摸敏感元件时的静电干扰。

4. 拆卸工作台：提供稳定的工作平台，方便操作。

拆卸步骤遵循以下步骤，您可以成功地拆卸夏新蓝牙音箱：步骤一：准备工作1. 将音箱放置在拆卸工作台上，并确保工作台的表面光洁。

2. 戴上接地腕带，并确保其良好接触音箱和工作台，以排除静电。

步骤二：移除螺丝1. 观察音箱外壳，找到螺丝固定点。

通常它们位于音箱的底部或背部，并被橡胶底盖或装饰面板所覆盖。

2. 使用相应的螺丝刀，逆时针旋转拧紧螺丝，直到螺丝完全松开。

3. 将所有螺丝放置在工作台上，以免丢失。

步骤三：分离外壳1. 检查是否还有任何连接音箱外壳的附加固定物，如胶粘剂或卡扣。

2. 使用薄而坚硬的工具（如塑胶卡片或薄金属片）插入音箱外壳的缝隙中，轻轻刮动以分离外壳。

注意不要用力过大以免损坏内部元件。

3. 沿着音箱外壳的边缘，逐渐移动工具，并轻轻将外壳分离开。

步骤四：内部部件调查打开音箱外壳后，您将获得对内部部件的访问权限。

在接下来的操作中，需小心维护以下元件：1. 主板：通常位于音箱内部的中央位置。

请不要触摸电子元件，以免受到静电的干扰。

2. 电池：用于提供电源的元件。

如果需要更换电池，请先阅读产品说明书，并确保按照指导进行操作。

3. 喇叭：卸下喇叭前，请确保断开所有连接器（如果有）。

慎重处理喇叭，以免损坏。

步骤五：重新组装当你完成了音箱的修理或其他操作后，可以按以下步骤重新组装音箱：1. 确保内部元件的正常连接和布线。

2. 将音箱外壳的两半塑料外壳轻轻对齐，并用手指按压它们，使其重新连接。

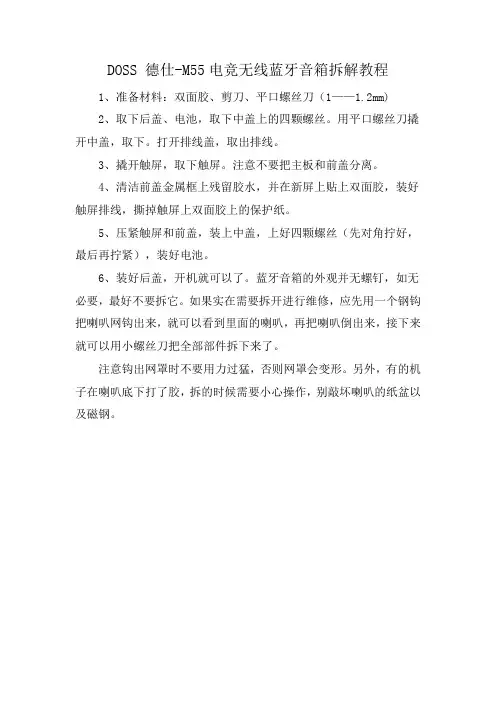

DOSS 德仕-M55电竞无线蓝牙音箱拆解教程
1、准备材料：双面胶、剪刀、平口螺丝刀（1——1.2mm)
2、取下后盖、电池，取下中盖上的四颗螺丝。

用平口螺丝刀撬开中盖，取下。

打开排线盖，取出排线。

3、撬开触屏，取下触屏。

注意不要把主板和前盖分离。

4、清洁前盖金属框上残留胶水，并在新屏上贴上双面胶，装好触屏排线，撕掉触屏上双面胶上的保护纸。

5、压紧触屏和前盖，装上中盖，上好四颗螺丝（先对角拧好，最后再拧紧），装好电池。

6、装好后盖，开机就可以了。

蓝牙音箱的外观并无螺钉，如无必要，最好不要拆它。

如果实在需要拆开进行维修，应先用一个钢钩把喇叭网钩出来，就可以看到里面的喇叭，再把喇叭倒出来，接下来就可以用小螺丝刀把全部部件拆下来了。

注意钩出网罩时不要用力过猛，否则网罩会变形。

另外，有的机子在喇叭底下打了胶，拆的时候需要小心操作，别敲坏喇叭的纸盆以及磁钢。
