小音箱拆解过程

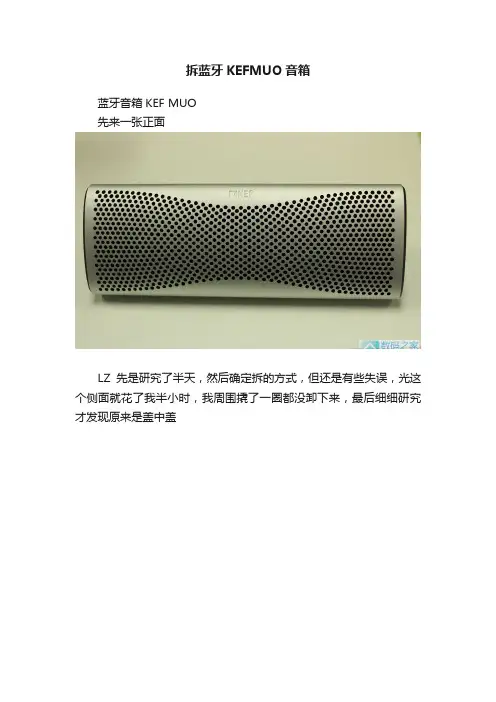

拆蓝牙KEFMUO音箱
蓝牙音箱KEF MUO
先来一张正面
LZ先是研究了半天，然后确定拆的方式，但还是有些失误，光这个侧面就花了我半小时，我周围撬了一圈都没卸下来，最后细细研究才发现原来是盖中盖
终于卸下来了，之后的拆卸就很方便了
原来还以为是这个外壳重，拆下才知道，这个外壳并不重，但材质很硬，无缝打磨，应该是某种铝合金
第一层壳去掉后的样子
这个卡扣设计的真是太牢了，手脚并用还要靠工具顶着才能卸下。

充电接口和3.5mm输出接口
劲爆的来了，内脏中总共有5块电路板，一块是上面充电器的，没在照片里
这里下面应该就是电池了
给喇叭一个特写，听说最牛的技术就在这里，微UNI-Q同轴共点，这个喇叭技术LZ也不是很懂，所以不敢再往里拆了，毕竟2000大洋啊！
最后，拼装完成，。

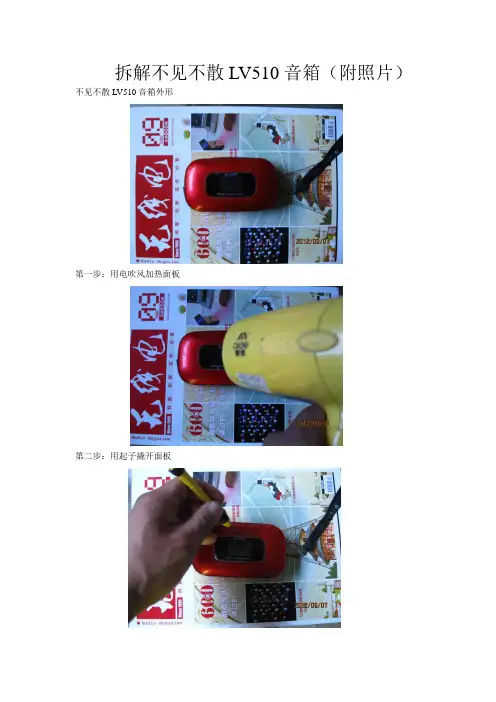

拆解不见不散LV510音箱（附照片）不见不散LV510音箱外形
第一步：用电吹风加热面板
第二步：用起子撬开面板
露出四颗螺丝
第三步：把四颗螺丝卸掉
第四步：取下上盖，露出下面黑色的内盖。

第五步：卸掉黑色内盖上的四颗螺丝，带有散音孔的后面盖即取下。

白色的就是电池。

最后取下后内盖，露出液晶面板和喇叭。

如果继续的话就把电路板拆掉了。

拆后感，此音箱外观小巧，有一种讨人喜欢的感觉。

但是内里做工一般。

插卡的插槽设计不合理，卡插进去后在外面摸还是刮手。

尤其是电池，这种消耗品藏在里面也就算了，还整的容量这么小，想找个替代品都是个问题。

我本想用照片里的手机电池替换，但是尺寸不行，除非把它原来的电池槽往外阔，要么就另想办法。

或者使用外接电源，或者想法配电池，又或者扔进垃圾堆。

如果有网友看见我写的东西，并且找到了替代的电池请说一声。

谢谢。

拆解不见不散LV510音箱（附照片）不见不散LV510音箱外形
第一步：用电吹风加热面板
第二步：用起子撬开面板
露出四颗螺丝
第三步：把四颗螺丝卸掉
第四步：取下上盖，露出下面黑色的内盖。

第五步：卸掉黑色内盖上的四颗螺丝，带有散音孔的后面盖即取下。

白色的就是电池。

最后取下后内盖，露出液晶面板和喇叭。

如果继续的话就把电路板拆掉了。

拆后感，此音箱外观小巧，有一种讨人喜欢的感觉。

但是内里做工一般。

插卡的插槽设计不合理，卡插进去后在外面摸还是刮手。

尤其是电池，这种消耗品藏在里面也就算了，还整的容量这么小，想找个替代品都是个问题。

我本想用照片里的手机电池替换，但是尺寸不行，除非把它原来的电池槽往外阔，要么就另想办法。

或者使用外接电源，或者想法配电池，又或者扔进垃圾堆。

如果有网友看见我写的东西，并且找到了替代的电池请说一声。

谢谢。

JBLgo音乐金砖蓝牙音箱拆解
jbl这个品牌很多人都熟悉，在今年四月份推出了一款低端便携音箱 JBL go ，技术指标：500毫安电池，可连续播放5小时左右，感觉时间短了一点，逐计划拆开更换容量大一点的电池，结果拆开一看里面空间实在有限，只得作罢。

整机外观是橡胶覆盖塑料材质，没有可见螺丝可拆卸，撬开前面的金属网罩里面有四颗螺丝，卸掉后再撬开喇叭面板就看到内部了。

按键是橡胶材质，里侧电路板上是微动开关
去除金属罩之后的喇叭面板上面有四个螺丝孔
电路板正面，为了提高音箱的密闭性，音频插口以及电源插口都使用了胶水密封。

使用了一颗扼流圈，可以有效的抑制干扰。

蓝牙模块采用的是CSR4.0蓝牙模块，揭开贴纸可看到
电路板正面仅有的一颗红宝石电容
电路板的背面，有一颗固态电容。

喇叭是40mm规格
没有使用被动辐射振膜，而是采用了倒相管式的设计，个人感觉低音听上去更干净一些。

电池实际标称容量是600mAH,2.22瓦。

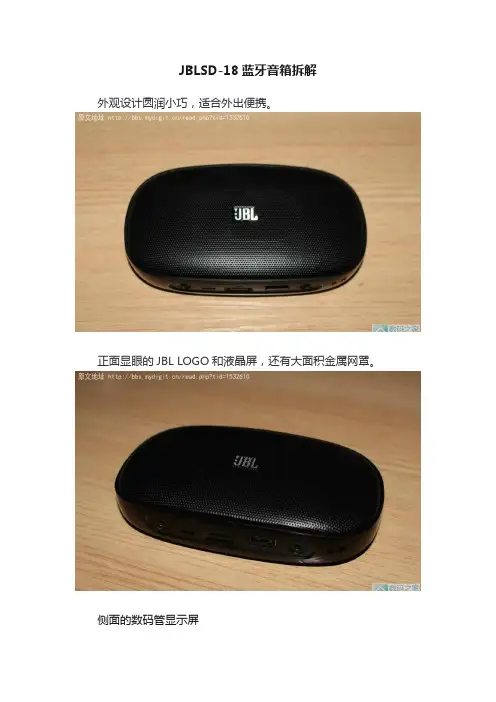

JBLSD-18蓝牙音箱拆解
外观设计圆润小巧，适合外出便携。

正面显眼的JBL LOGO和液晶屏，还有大面积金属网罩。

侧面的数码管显示屏
底部名牌和防滑垫
拆解从正面开拆，先把网罩翘起来。

网罩顺利拆下
露出两个小喇叭和无源辐射
外壳螺丝也不少，不过论坛的螺丝刀就能搞定
拆开外壳，一块大面积电路板裸露出来。

4欧2瓦喇叭
无源辐射器，别看它没有线路，在这种便携印象中充当着重要角色。

用于蓝牙通话的麦克风
电路板特写
IO接口
充电的MicroUSB插座，
从电路板走线可以看出，这个接口不仅仅用于充电，还可以进行数据传输，
但是直接接电脑没反应，可能用于更新固件用？
显示屏和按键板
数码管指示屏幕
红色单色显示
芯片微距特写
主控和蓝牙芯片
ATS2805主控（JBL SD-31为ATS2506）
RTL8761蓝牙芯片
25L16固件储存芯片，容量2MB
PAM8406功放芯片（和JBL SD-31使用的一样）
锂聚合物电池，估计容量和JBL SD-31一样为850ma
这次用上了芯片夹，免去了拆装芯片的麻烦。

直接夹上去就可以了，注意方向即可。

微距特写
另一端接上电脑
接下来就是软件操作了。

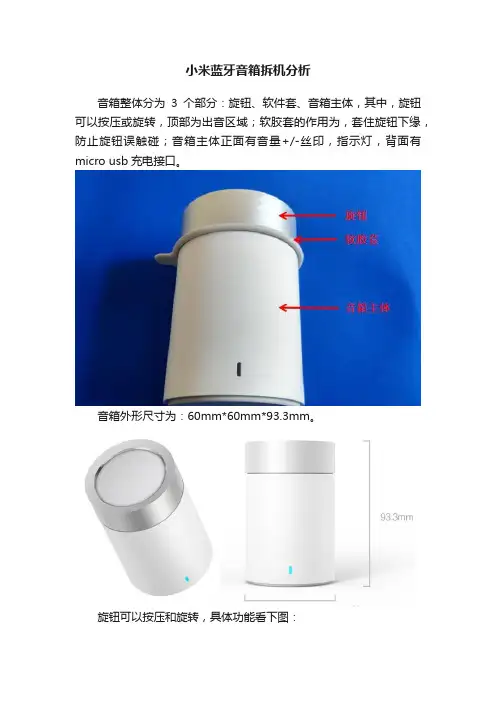

小米蓝牙音箱拆机分析音箱整体分为3个部分：旋钮、软件套、音箱主体，其中，旋钮可以按压或旋转，顶部为出音区域；软胶套的作用为，套住旋钮下缘，防止旋钮误触碰；音箱主体正面有音量+/-丝印，指示灯，背面有micro usb充电接口。

音箱外形尺寸为：60mm*60mm*93.3mm。

旋钮可以按压和旋转，具体功能看下图：下面开始拆解：1.首先从外形上看，并没有外露的螺丝，这应该算是消费类电子产品的一个特点的，对于这种放在桌面使用的轻巧型电子产品，底部一般都需设计防滑垫，如图，防滑垫材质一般为TPU等耐磨的软胶，上面的丝印就不做过多介绍了。

2.按正常的结构设计逻辑，螺丝一般会藏在防滑垫下面，防滑垫一般使用双面胶固定或者在防滑垫背面背胶，背胶区域离外形至少有0.1距离，防止从外观上看到胶，如图。

3.如防滑垫有方向要求，为了一次性安装到位（由于使用胶粘，粘上去不好撕下来），需做防呆结构，如图。

4.撕掉防滑垫后，看见一块底盖，通过3颗螺丝固定，除了螺丝和防呆孔，还有3处结构，分别是进胶点（细水口），麦克风孔，内部元器件避空孔(有一个电感太高，顶到底盖)，这里的麦克风作用是，当有人打电话进来时，可以通过音箱回应而不必通过手机，但是由于麦克风的位置以及拾音方向的影响，效果并不是很好，如需要效果好，可参考智能音箱的麦克风阵列设计。

5.拆掉底盖的螺丝，底盖并不能轻松拿下来，应该还有卡扣辅助固定，拆开后发现在螺丝位置之间分别设计了3个卡扣，扣合量在0.4-0.5左右。

6.PCB板采用3个定位柱定位，采用4个卡扣进行预固定，最后通过底盖压住打螺丝进行最终紧固。

7.导光柱由底盖上对于卡槽压住固定，PFC插座泡棉用来压住PFC 插座，防止PFC排线松脱，麦克风泡棉用来密封麦克风前腔。

8.指示灯导光柱光线传导原理图，更多导光结构请看如下文章：产品灯效设计：导光结构篇。

9.继续往下拆解，此两处排线都是从喇叭音腔内部穿过，为了防止漏气，需在排线孔处打上密封胶。

奥尼小音响D-505拆解
奥尼小音响D-505 由于电池充不满电，为了修理，遂把它拆解了。

下面是拆解步骤：用一根缝衣针，小心沿前面网罩四周，慢慢翘起，防止网罩变形，然后拿下。

随后，卸下前面板的八颗螺钉，小心拆下前面板。

卸下前面板时必须要非常小心，因为液晶屏数据线很脆弱；电源线非常细，扯断后，焊接有些麻烦。

还有电源开关也很容易损坏，我就是由于不小心把电源开关弄坏了。

焊下收音天线之后，就可以彻底分解了。

另外小音响中的电池容量比说明书中所介绍的稍小。

只有750mAH.
下面是内部的图片。

做工还是不错的。

标750ma估计也有点虚，这么小的电池。

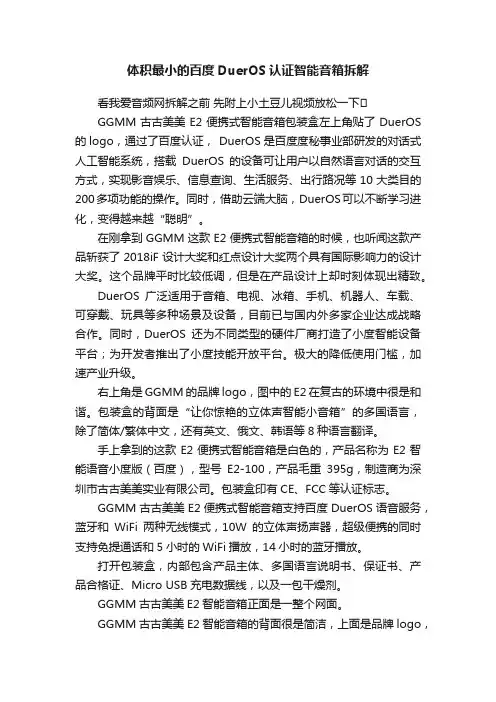

体积最小的百度DuerOS认证智能音箱拆解看我爱音频网拆解之前先附上小土豆儿视频放松一下GGMM古古美美E2便携式智能音箱包装盒左上角贴了DuerOS 的logo，通过了百度认证， DuerOS是百度度秘事业部研发的对话式人工智能系统，搭载DuerOS的设备可让用户以自然语言对话的交互方式，实现影音娱乐、信息查询、生活服务、出行路况等10大类目的200多项功能的操作。

同时，借助云端大脑，DuerOS可以不断学习进化，变得越来越“聪明”。

在刚拿到GGMM这款E2便携式智能音箱的时候，也听闻这款产品斩获了2018iF设计大奖和红点设计大奖两个具有国际影响力的设计大奖。

这个品牌平时比较低调，但是在产品设计上却时刻体现出精致。

DuerOS广泛适用于音箱、电视、冰箱、手机、机器人、车载、可穿戴、玩具等多种场景及设备，目前已与国内外多家企业达成战略合作。

同时，DuerOS还为不同类型的硬件厂商打造了小度智能设备平台；为开发者推出了小度技能开放平台。

极大的降低使用门槛，加速产业升级。

右上角是GGMM的品牌logo，图中的E2在复古的环境中很是和谐。

包装盒的背面是“让你惊艳的立体声智能小音箱”的多国语言，除了简体/繁体中文，还有英文、俄文、韩语等8种语言翻译。

手上拿到的这款E2便携式智能音箱是白色的，产品名称为E2智能语音小度版（百度），型号E2-100，产品毛重395g，制造商为深圳市古古美美实业有限公司。

包装盒印有CE、FCC等认证标志。

GGMM古古美美E2便携式智能音箱支持百度DuerOS语音服务，蓝牙和WiFi两种无线模式，10W的立体声扬声器，超级便携的同时支持免提通话和5小时的WiFi播放，14小时的蓝牙播放。

打开包装盒，内部包含产品主体、多国语言说明书、保证书、产品合格证、Micro USB充电数据线，以及一包干燥剂。

GGMM古古美美E2智能音箱正面是一整个网面。

GGMM古古美美E2智能音箱的背面很是简洁，上面是品牌logo，下面是WiFi连接按钮和Micro USB充电口。

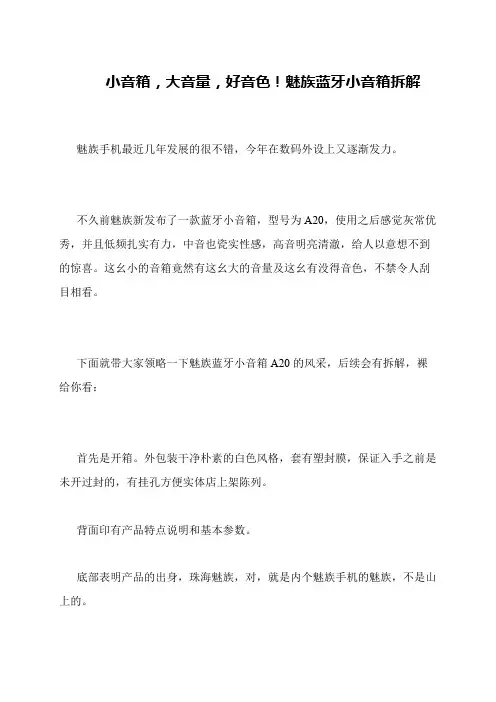

小音箱，大音量，好音色！魅族蓝牙小音箱拆解 魅族手机最近几年发展的很不错，今年在数码外设上又逐渐发力。

 不久前魅族新发布了一款蓝牙小音箱，型号为A20，使用之后感觉灰常优秀，并且低频扎实有力，中音也瓷实性感，高音明亮清澈，给人以意想不到的惊喜。

这幺小的音箱竟然有这幺大的音量及这幺有没得音色，不禁令人刮目相看。

 下面就带大家领略一下魅族蓝牙小音箱A20的风采，后续会有拆解，裸给你看： 首先是开箱。

外包装干净朴素的白色风格，套有塑封膜，保证入手之前是未开过封的，有挂孔方便实体店上架陈列。

 背面印有产品特点说明和基本参数。

 底部表明产品的出身，珠海魅族，对，就是内个魅族手机的魅族，不是山上的。

 下面拆拆拆： 先从“碗底”下手，揭开硅胶垫： 只见一个梯形深槽下面露出一个按键开关和一小部分蓝色PCB，PCB与外壳接触部位有一圈泡棉密封胶，除此以外不见任何螺丝，看来不是这里了： 试着从正面下手，这里撬开了一条缝： 但是还不能完全打开，前按键面板可以取下： 2小块黑色泡棉胶条下面隐藏着2颗螺丝： 前面板取下后，铝合金装饰圈竟然要使用3只独立的螺丝紧固，看起来设计很严谨，要知道山上的货是多一颗螺丝都不舍得用的，省一分是一分！ 下面露出黑色腔体，正中是方形面板的喇叭单元，直径约45mm，橡皮边合成材料纸盆，防水耐用： 喇叭单元左下角是一个驻极体话筒，用于接听电话，右侧是一个凹洞，我瞬间明白了什幺，这不就是音箱的倒相孔幺？拆开之前还一直以为它使用了低音反射膜呢，然而并没有！ 想想看在这幺小的面板上也是不好使用低音反射膜的。

黑色腔体使用了6颗螺丝固定在后盖上，是足够结实的了。

 取开腔体看一下： 主板及一只18650锂离子电池、后接口板。

 前面板有一条喇叭线与话筒线与主板用插头连接，电池也用插头与主板连接，其中喇叭线与电源线都很粗壮，有助于降低损耗。

一条排线连接前操控面板与主板。

 大插头都点有后红胶，喇叭线插头的胶水粘的太结实了，拔下的时候把底座也一同带起了，不过这并不会对线路产生任何损害。

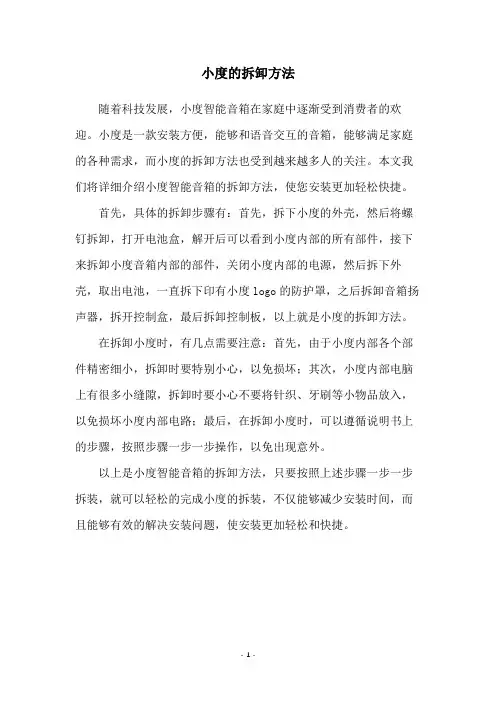

小度的拆卸方法
随着科技发展，小度智能音箱在家庭中逐渐受到消费者的欢迎。

小度是一款安装方便，能够和语音交互的音箱，能够满足家庭的各种需求，而小度的拆卸方法也受到越来越多人的关注。

本文我们将详细介绍小度智能音箱的拆卸方法，使您安装更加轻松快捷。

首先，具体的拆卸步骤有：首先，拆下小度的外壳，然后将螺钉拆卸，打开电池盒，解开后可以看到小度内部的所有部件，接下来拆卸小度音箱内部的部件，关闭小度内部的电源，然后拆下外壳，取出电池，一直拆下印有小度logo的防护罩，之后拆卸音箱扬声器，拆开控制盒，最后拆卸控制板，以上就是小度的拆卸方法。

在拆卸小度时，有几点需要注意：首先，由于小度内部各个部件精密细小，拆卸时要特别小心，以免损坏；其次，小度内部电脑上有很多小缝隙，拆卸时要小心不要将针织、牙刷等小物品放入，以免损坏小度内部电路；最后，在拆卸小度时，可以遵循说明书上的步骤，按照步骤一步一步操作，以免出现意外。

以上是小度智能音箱的拆卸方法，只要按照上述步骤一步一步拆装，就可以轻松的完成小度的拆装，不仅能够减少安装时间，而且能够有效的解决安装问题，使安装更加轻松和快捷。

- 1 -。

音箱拆解图（各类音箱拆解总结）从侧边撬开360AI音箱的钢网罩，侧边加了一层软泡棉，用来填补缝隙，使网罩与音箱主体更加紧密连接。

去掉钢网罩后可看到音腔通过8颗螺丝固定在音箱的壳体，音腔顶盖和壳体之间通过胶棉粘合，组成整个音腔，我们从旁边可以慢慢撬开。

取出音腔顶盖后，可看到音腔顶盖由1个喇叭+2个被动振膜组成，喇叭与主板之间通过2Pin的排线连接，排线上包裹有软绵，防止排线因振动而发出噪声。

从音腔顶盖的背面可以看到喇叭的参数为4欧10W，这和360AI 音箱宣传的10W喇叭是一致的，喇叭通过4个螺丝固定，旁边的2个被动振膜则是通过胶水粘合。

取出音腔顶盖后的音箱壳体，因为作为壳体的同时要兼顾音腔的作用，所以整体空间严格封闭。

背部是电源接口与功放板，顶部位置则是主控板所在，可以看到，电源接口板与主控板之间通过FPC排线连接，排线上也包裹有防震软棉，防止因震动而发出噪声。

电源接口板上有DC电源座子和Micro USB座，电源座子旁边有肖特基二极管，型号为SS24，最大正向电流2A，串联在电路中起到防反接作用，Micro USB座子是预留拓展用，目前在360AI音箱上没有用到。

从板上可以看到，功放方案采用的是TI 的TAS5805MA，这是一颗高效立体声闭环D类放大器芯片，最大功率支持23 W，支持多频带高级DRC和AGL。

旁边有两颗直插绿高频电容起到滤波作用。

我们从音箱的顶部撬开硅胶按键板，底下有3个螺丝固定，按键采用的是贴片轻触按键，这种按键的优点是寿命比较长，家用电器应用的比较多，缺点是，手感偏硬，按键声音略大。

撬开顶盖后，取出主板，可看到主板上固定有散热片，FPC排线与主板连接，排线的固定采用白色固体胶，用来封住排线口，防止音腔漏音。

从侧面可以看到，散热片同时还起到顶住麦克风屏蔽塞的作用，屏蔽塞的作用是使麦克风隔绝除了从通音孔过来的以外的声音，增强了麦克风的抗噪声能力。

取开散热器后，可以看到主板与麦克风板之间也是通过FPC排线进行连接的。

拆解华为AI音箱mini
华为AI音箱的第二款智能音箱产品—华为AI音箱mini。

华为AI音箱mini的拆解
音箱内主板正面一览。

有四颗按键和六个均匀排布的环状麦克风。

标签上贴有二维码信息。

Micro USB小板，用排线连接到主板上。

Micro USB充电小板特写。

Micro USB充电小板背面特写，排线座的排线连接到主板。

主板背面特写。

主板正面特写。

丝印G2329149贴片硅麦。

顺芯ES7243 高性能立体声音频ADC ,101 dB信噪比。

HT6873 单声道D类音频功放IC。

拆开主板中央的金属屏蔽罩。

MEDIATEK联发科 MT6392A电源管理IC。

联发科MT8516AAAA移动处理器芯片。

MT8516是一个高效节能的处理器平台，专为支持云端服务的智能语音助手产品而设计，具有多种接口，可让音效设备及麦克风阵列处理发挥出最强性能。

MT8516配备四核心64位ARM Cortex-A35，主频达1.3GHz。

MT8516内建Wi-Fi 802.11 b/g/n 和蓝牙4.0，对PCB面积的需求更小，可让终端设备制造商简化产品设计、加快上市时间，也为开发更具创意性的产品提供了更多的可能性。

MT8516支持高达8通道的TDM麦克风阵列接口及2通道的PDM麦克风接口，非常适用于远距离(Far-field)麦克风语音控制与智能音响设备。

此外，该芯片还提供多种内存规格，包括LPDDR2、LPDDR3、DDR3、DDR3L 和DDR4，满足各式各样的平台需求。

水利现场会活动策划方案1. 活动背景为了提高水利部门的工作效率，加强部门人员之间的交流与合作，我部计划举办一次水利现场会活动。

通过此活动，我们希望能够促进水利行业的发展，推动相关技术和经验的交流，增强大家对水利事业的认同感和工作热情。

2. 活动目标•加强水利部门各级人员之间的交流合作，推动水利行业的发展。

•推广水利新技术、新方法，提高工作效率和实践经验。

•共享经验，总结成功案例，引导行业发展。

•增强部门人员的凝聚力和团队精神，激发工作热情。

3. 活动时间和地点•时间：预计在2021年6月中旬举行，具体日期待定。

•地点：选取一家具备良好会议设施和场地的酒店作为活动举办地点。

4. 活动流程安排为了确保活动能够顺利进行，我们制定了以下大致流程安排：4.1 活动准备阶段•确定活动主题和议题•对相关领域的专家和学者进行邀请•商议活动预算，并与相关单位协商合作事宜•制定活动策划方案和宣传计划•联络承办方和酒店，确保场地和设施的预定4.2 活动开幕仪式•主持人开场致辞•领导嘉宾致辞•高层讲话4.3 主题演讲和分论坛•邀请行业内的知名专家和学者就水利行业的最新技术和发展趋势等方面进行演讲•分论坛讨论不同领域和专业的问题，进行深入交流和研讨4.4 展览展示和项目推介•设立展览区域，展示水利行业的先进技术、装备和项目•邀请国内外相关企业和单位参展，推介其产品和服务4.5 经验交流和案例分享•邀请一线工程师和技术人员分享实践经验和成功案例•进行现场互动和问答环节，促进经验共享和交流学习4.6 总结和闭幕仪式•总结会议成果•领导致闭幕辞•活动结束，颁发参会证书5. 宣传和推广为确保活动能够取得更好的效果，我们将制定以下宣传和推广措施：•制作活动宣传册和海报，广泛发送和张贴•在水利部门官方网站和各大水利行业网站发布活动通知•邀请媒体进行报道和采访6. 预算和资金筹集为确保活动的顺利进行，我们将制定详细的预算并进行资金筹集。

叮咚音响拆机报告整机效果图第一步：拆底座：首先把底部软胶(橡胶)揭下来，都是双面胶粘贴固定的，比较容易拆开。

橡胶的肉厚为2.4mm，凹坑四周的肉厚为0.6mm。

橡胶共有四处定位（见红色箭头标示）----橡胶有气味，显得产品档次不高，最好采用硅胶做脚垫。

取下底部橡胶件后，可以看到底部有5颗螺丝（蓝色箭头标示）、MICRO USB（黄色箭头标示）、DC接口（粉红色箭头标示）和测试孔（红色圆标示）。

-----这样设计既美观又便于产品升级。

取下5颗螺丝，拿下底座，底座材料为PC+ABS，外观面真空镀，为了满足产品形状，防止缩水，此件用了双色成型技术（黄色箭头指示处）。

-----成本比较高、拿下底座后，将呈现的我们眼里如下图，黄色箭头标示是电源信号灯，此时无法取消网罩。

第二步、拆顶壳组件；1.将产品平放，用手将塑胶部分向右推再用螺丝刀取下四颗螺丝；USB DC2.旋转顶壳组件，使之与主体壳组件分离；3.将FFC排线从连接器上拔出；4.将wifi同轴线缆连接器拔出；第三步、拆金属网罩；1.将主体壳组件与顶壳组件分开后，取下金属网罩。

2.网罩工艺介绍1）.网罩孔径是1.0mm,厚度为0.7mm；2）.金属网罩内表面贴有防尘网布，其有两个重要，一是防尘，二是防从一面看到另一面；3）.网罩成型后使用焊接加抛光工艺，产品一体性特别强；4）.网罩表面喷哑光油漆。

此网罩的加工难点：1）.网孔不易加工；2）防尘不易贴；3）.产品良率低；-------此产品成本高第四步、分拆顶壳组件1.用螺丝刀取下7颗螺丝（如黄色箭头标示）；2.把排线从连接器中拔出；.3.拿去真空镀件和物理按键PCB板后，剩下了触摸PCB板、导光件、顶壳；固定方式：1）顶壳与触摸按键PCB板采用双面胶固定2）顶壳与按键和导光件采用热熔柱方式固定；4.零件说明1）触摸按键板板的内侧是滑动条，四周是21颗侧发光的led彩色灯。

触摸滑动条与单个触摸同区域不知是如何做的？2）真空电镀件a.黄色箭头标示处是wifi天线；b.此料件材料为PC+ABS,平均肉厚为2.6mm；c.此件有防呆标示（见红色圈内箭头）；3）物理按键PCB板为了防止按键与按键开关产生震音，在按键开关上增加一层泡棉第五步、分拆主体壳组件1.拆功放板；a.用螺丝刀拆红色圈标示的螺丝；b.用手拔出箭头标示处的排线和所有连接器；2.拆mic PCB板；用螺丝刀拆黄色标示的三颗带戒子螺丝，拿下mic PCB板3.拆低音喇叭腔体上壳，用螺丝刀取下如黄色箭头标示螺丝，共5颗。
