实验六
题目：采样定理的建模和验证
实验目的：通过建模与仿真验证采样定理，理解采样定理的物理实质实验要求：学习和回顾采样定理内容，对采样定理作建模和仿真实验内容：
1、采样定理原理的回顾
Fh
卷
乘
Ts fs=
1/Ts
fs=1/Ts
2、建模参数要求：
设计模型,验证采样定理.
设基带波形频谱在 0Hz～200Hz 内. Fh=200Hz(信号最高频率)，采样率就应该大于 400Hz 。用窄脉冲采样，要求窄脉冲宽度是采样周期的 1/10。从而得到系统仿真步长: 小于等于 1/4000，仿真系统的仿真步长取 1/4000。
采样器用乘法器实现. 而恢复时用低通滤波器实现. 低通滤波器的带宽等于信号最高频率 Fh,即等于 200Hz.
3、仿真模型和结果
信号最高频率为100Hz，采样率为 400 次/秒情况下的波形结果：采样之前，采样后以及恢复的波形（scope 中）
4、修改基带信号最高频率，如最高频率为200Hz、250Hz 等等，观察采样前后
以及恢复的波形和频谱。请用实验方法得到频谱混叠后的频谱图和相应的波形。
5. 将被采样信号修改为正弦波、三角波和方波，观察采样前后和恢复非波形和频谱。
实验报告内容和要求：（！！注意每部分得分情况！！）
1.建立采样和恢复模型，说明关键模块的参数设置（30 分）
仿真模型建立：
参数设置：
信源与滤波器参数：
2.修改采样率，如采样率为 150Hz，200Hz、300Hz 等等，观察采样前后以及恢复的波形和频谱。请用实验方法得到频谱混叠后的频谱图和相应的波形。（40 分）
150Hz:
200Hz:
300Hz:
3.将被采样信号修改为正弦波、三角波和方波，观察采样前后和恢复非波形和频谱。（30分）
三角波：
方波：
正弦波：
4.实验报告必须使用实验报告用纸，必须手写。实验报告请在实验完成后一周
内提交。
实验六频率混叠与采样定理 一．实验目的： 熟悉信号采样过程，并通过本实验观察欠采样时信号频谱的混迭现象，了解采样前后信号频谱的变化，加深对采样定理的理解，掌握采样频率的确定方法。二．实验内容和原理： 模拟信号经过(A/D) 变换转换为数字信号的过程称之为采样，信号采样后其频谱产生了周期延拓，每隔一个采样频率fs，重复出现一次。为保证采样后信号的频谱形状不失真，采样频率必须大于信号中最高频率成份的两倍，这称之为采样定理。 a) 正常采样b) 欠采样 x(t)=3sin(2π·f·t) 采样频率=5120Hz，取信号频率f=150Hz(正常采样)和f=3000Hz(欠采样)两种情况进行采样分析。 三．实验仿真 1．Matlab源代码： x=-10:0.1:10; m=0:0.05:10; y1=sin(2*pi*x); y2=sin(4*pi*x); y3=sin(6*pi*x); y4=sin(8*pi*x); y5=sin(9*pi*x); y6=sin(12*pi*x); transf1=abs(fft(y1))/100; transf2=abs(fft(y2))/100; transf3=abs(fft(y3))/100; transf4=abs(fft(y4))/100; transf5=abs(fft(y5))/100; transf6=abs(fft(y6))/100; subplot(6,2,1); plot(x,y1); subplot(6,2,2); plot(m(1:100),transf1(1:100)); subplot(6,2,3); plot(x,y2);
实验一戴维南定理 班级：17信息姓名：张晨瑞学号：20 一、实验目的 1.深刻理解和掌握戴维南定理。 2.掌握测量等效电路参数的方法。 3.初步掌握用Multisim软件绘制电路原理图的方法。 4.初步掌握Multisim软件中的Multimeter、Voltmeter、Ammeter等仪表的使用方法以及DC Operating Point、Parameter Sweep等SPICE仿真分析方法。 5.掌握电路板的焊接技术以及直流电源、万用表等仪器仪表的使用方法。 6.初步掌握Origin绘图软件的应用方法。 二、实验原理 一个含独立源、线性电阻的受控源的一端口网络，对外电路来说，可以用一个电压源和电子的床帘组合来等效置换，去等效电压源的电压等于该一端口网络的开路电压，其等效电阻等于该一端口网络中所有独立源都置为零后的输入电阻。这一定理成为戴维南定理。 三、实验方法 1.比较测量法 戴维南定理是一个等效定理，因此应想办法验证等效前后对其他电路的影响是否一致，即等效前后的外特性是否一致。 实验中首先测量原电路的外特性，在测量等效电路的外特性，最后比较两者是否一致，等效电路中的等效参数的获取，可通过测量得到，并同根据电路结构所推到计算出的结果相比较。 实验中期间的参数应使用实际测量值。实际值和期间的标称值是有差别的，所有的理论计算应基于器件的实际值。 2.等效参数的获取
等效电压Uoc：直接测量被测电路的开路电压，该电压就是等效电压。 等效电阻Ro：将电路中所有电压源短路，所有电流源开路，使用万用表阻挡测量。 3.测量点个数以及间距的选取 测试过程中测量的点个数以及间距的选取与测量特性和形状有关。对于直线特性，应使测量间距尽量平均，对于非线性特性应在变化陡峭处多测些点。测量的目的是为了用有限的点描述曲线的整体形状和细节特征。因此应注意测试过程中测量的点个数以及间距的选取。 为了比较完整地反映特性和形状，一般选取10个以上的测量点。 本实验中由于特性曲线是直线形状，因此测量点应均匀选取。为了办政策亮点分布合理，迎新测量特性的最大值和最小值，再根据点数合理选择测量间距。 4.电路的外特性测量方法 在输出端口上接可变负载（如电位器），改变负载（调节电位器）测量端口的电压和电流。 四、实验仪器与器件 1.计算机一台 2.通用电路板一块 3.万用表两只 4.直流稳压电源一台 5.电阻若干 五、实验内容 1.测量电阻的实际值，填表，并计算等效电源电压和等效电阻 2.Multisim仿真 (1)创建电路； (2)用万用表测量端口开路电压和短路电流，并计算等效电阻； (3)用万用表的Ω挡测量等效电阻，与（2）比较，将测量结果 填入表1中；
电路实验报告1-叠加原理的验证 所属栏目：电路实验- 实验报告示例发布时间：2010-3-11 实验三叠加原理的验证 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 三、实验设备 高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。 四、实验步骤 1．用实验装置上的DGJ-03线路, 按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。 2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。 表3-1
3．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。 4．将R3(330 )换成二极管IN4007，继续测量并填入表3-2中。 表3-2 五、实验数据处理和分析 对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值基本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。 验证叠加定理：以I1为例，U1单独作用时，I1a=8.693mA,，U2单独作用时，I1b=-1.198mA，I1a+I1b=7.495mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。 对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。 六、思考题 1．电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。 2．电阻改为二极管后，叠加原理不成立。
信号与系统 实验报告 实验六抽样定理 实验六抽样定理 一、实验内容：（60分） 1、阅读并输入实验原理中介绍的例题程序，观察输出的数据和图形，结合基本原理理解每一条语句的含义。 2、已知一个连续时间信号f(t)=sinc(t)，取最高有限带宽频率f m=1Hz。 （1）分别显示原连续信号波形和F s=f m、F s=2f m、F s=3f m三种情况下抽样信号的波形；
程序如下： dt=0.1; f0=0.2; T0=1/f0; fm=5*f0; Tm=1/fm; t=-10:dt:10; f=sinc(t); subplot(4,1,1); plot(t,f); axis([min(t),max(t),1.1*min(f),1.1*max(f)]); title('?-á?D?D?o?oí3é?ùD?o?'); for i=1:3; fs=i*fm;Ts=1/fs; n=-10:Ts:10; f=sinc(n); subplot(4,1,i+1);stem(n,f,'filled'); axis([min(n),max(n),1.1*min(f),1.1*max(f)]); end 运行结果如下：
（2）求解原连续信号和抽样信号的幅度谱； 程序： dt=0.1;fm=1; t=-8:dt:8;N=length(t); f=sinc(t); wm=2*pi*fm;k=0:N-1;w1=k*wm/N; F1=f*exp(-j*t'*w1)*dt;subplot(4,1,1);plot(w1/(2*pi),abs(F1)); axis([0,max(4*fm),1.1*min(abs(F1)),1.1*max(abs(F1))]); for i=1:3; if i<=2 c=0;else c=1;end fs=(i+c)*fm;Ts=1/fs; n=-6:Ts:6; N=length(n); f=sinc(n); wm=2*pi*fs; k=0:N-1;
流体力学动量定实验
————————————————————————————————作者：————————————————————————————————日期：
动量定理实验 一、概述 动量定理指出：流体微团动量的变化率等于作用在该微团上所有外力的矢量和。即某控制体内的动量在时间dt内的增量等于作用在控制体上所有外力在dt时间内的总冲量。 水射流冲击平板和内半球是用来验证动量定理的一个很好实例，本实验仪则采用水射流冲击平板通过称重系统测出冲击力。 二、实验目的： 1．测定管嘴喷射水流对平板或曲面板所施加的冲击力。 2．测定动量修正系数，以实验分析射流出射角度与动量力的相关性 3．将测出的冲击力与用动量方程计算出的冲击力进行比较，加深对动量方程的理解。 三、设备性能与主要技术参数 1、该实验装置主要由：流量计、水泵、实验水箱、管嘴、蓄水箱和平衡秤等组成。 2、流量计采用LZS-15（60-600）L/h。 3、水泵为增压泵，最高扬程：10m，最大流量：10L/min，转速2800r/min，输入功率90W。 4、量器为平衡杆秤，上面刻度每小各格为2mm,称上平衡游码为150g。 5、实验水箱由有机玻璃制成，顶部装有称重装置，内部则有实验平板与管嘴，其中管嘴距平板距离为40mm，管嘴的内径为9mm。 6、蓄水箱由PVC板焊制而成。容积：35L。 四、实验原理 1、本实验装置给出计量杠杆为平衡杆称。 2、计算每个状态下的体积流量和质量流量 体积流量QV通过转子流量计直接得出读数，质量流量QM＝ρW·QV其中水的密度ρW可根据水温查得。 3、计算每个状态下水射流冲击模型的当地速度u。 由公式u0=Qv/A0 (m/s)计算管嘴出口处的水流速度，其中A0为喷嘴出口截面积（m2）。在地心引力的作用下，水射流离开喷嘴后要减速，当水流射到模板上时，当地
实验二 戴维南定理的验证 一、实验目的 1. 验证戴维南定理的正确性。 2. 掌握测量有源二端网络等效参数的一般方法。 二、原理说明 1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。 戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势Es 等于这个有源二端网络的开路电压U OC ，其等效内阻R 0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视 为开路）时的等效电阻。 U OC 和R 0称为有源二端网络的等效参数。 2. 有源二端网络等效参数的测量方法 (1) 开路电压、短路电流法 在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U OC ，然后再将其输出端短路，用电流表测其短路电流I SC ，则内阻为 R O =SC OC I U (2) 伏安法 用电压表、电流表测出有源二端网络的外特性如图2-1所示。根据外特性曲线求出斜率tg φ，则内阻 R O =tg φ=SC OC I U ΔI ΔU = 用伏安法，主要是测量开路电压及电流为额定值I N 时的输出端电压值U N ，则内阻为 R O =N N OC I U U - 若二端网络的内阻值很低时，则不宜测其短路电流。
(3) 半电压法 如图2-2所示，当负载电压为被测网络开路电压一半时，负载电阻(由电阻箱的读数确定)即为被测有源二端网络的等效内阻值。 (4) 零示法 在测量具有高内阻有源二端网络的开路电压时，用电压表进行直接测量会造成较大的误差，为了消除电压表内阻的影响，往往采用零示测量法，如图2-3所示。 零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”，然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 叠加原理实验报告范文 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 三、实验设备 高性能电工技术实验装置DGJ-01：直流稳压电压、直流数字电压表、直流数字电流表、叠加原理实验电路板DGJ-03。 四、实验步骤 1．用实验装置上的DGJ-03线路,按照实验指导书上的图3-1，将两路稳压电源的输出分别调节为12V和6V，接入图中的U1和U2处。 2．通过调节开关K1和K2，分别将电源同时作用和单独作用在电路中，完成如下表格。 表3-1
3．将U2的数值调到12V，重复以上测量，并记录在表3-1的最后一行中。 4．将R3(330 )换成二极管IN4007，继续测量并填入表3-2中。 表3-2 五、实验数据处理和分析 对图3-1的线性电路进行理论分析，利用回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，或直接用EWB软件对电路分析计算，得出的电压、电流的数据与测量值基本相符。验证了测量数据的准确性。电压表和电流表的测量有一定的误差，都在可允许的误差范围内。 验证叠加定理：以I1为例，U1单独作用时，I1a=8.693mA,，U2单独作用时， I1b=-1.198mA，I1a+I1b=7.495mA，U1和U2共同作用时，测量值为7.556mA，因此叠加性得以验证。2U2单独作用时，测量值为-2.395mA，而2*I1b=-2.396mA，因此齐次性得以验证。其他的支路电流和电压也可类似验证叠加定理的准确性。 对于含有二极管的非线性电路，表2中的数据不符合叠加性和齐次性。

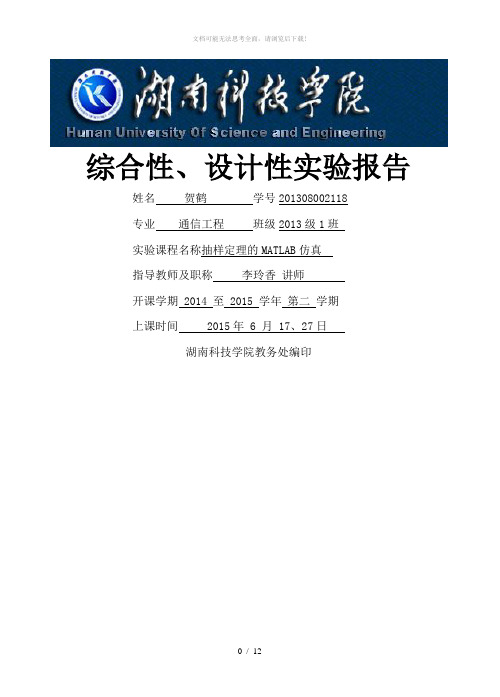

综合性、设计性实验报告 姓名贺鹤学号2 专业通信工程班级2013级1班 实验课程名称抽样定理的MATLAB仿真 指导教师及职称李玲香讲师 开课学期2014 至2015 学年第二学期 上课时间2015年6 月17、27日 湖南科技学院教务处编印
