YGCC-0F 系列风管送风式空调风管送风式空调（（热泵热泵））机组 维修手册V1.0YGCC-0F 风管送风式空调风管送风式空调（（热泵热泵））机组维修手册 SERVICE MANUAL约克广州空调冷冻设备有限公司1目录1产品介绍2电加热配置表 3机组性能参数表 4机组特点 5样机式样 6技术规格参数 7系统原理图 8电气原理图 9配线图10主要部件的技术资料 11空调运行环境温度 12线控及遥控功能13室内机主板机组风量静压的调节 14热水盘管的安装 15控制软件功能 16故障判断与排除17 YGCC 电气部分零件 18选配件19机组主要零部件清单21 产品介绍YORK 公司推出的YGCC 系列卧式暗装分体空调器严格遵循GB/T18836《风管送风式空调（热泵）机组》，确保该机提供高质量的运行状态，高度的可靠性以及优良的适应性。

机组的安装及现场布线要严格按照现行的国家标准及当地规范。

1.1 产品命名方式 室内机第1码：Y 表示约克第2码： 室内机用途：D - 数码涡旋系列；G - 一拖一系列第3码： 室内机形式：CC - 暗装卧式；HW - 壁挂式；CK - 卡式天花；CP - 暗装整体式第4码： 冷量代号,单位KBTU 第5码： 产品标识码 第6码： 机组应用：H - 热泵；C - 单冷第7码： 回风箱配置: N - 无回风箱；B - 带后回风箱；D - 带下回风箱,F - 带过滤网 第8码： 风压：S - 标准风压 第9码： 接管方式：L - 左式；R - 右式；N - 不分左右式第10码： 辅助电加热: 0 - 无电加热；2 - 带2号标准功率电加热；4 - 带4号功率电加热 第11码： 制造厂：G - 约克广州工厂制造 第12码： 短横线，与前面的功能要求分隔第13码： 工厂内部的识别代码：0 - 没发生过更改；1 - 第一次更改；以此类推 第14码：设计序列号：A 表示原始设计，B 表示第一次设计改进，室外机第2码： 机组类型：D - 表示数码涡旋；G － 表示一拖一；M - 表示 第3码： O 表示室外机组第4码： 机组应用模式： H - 热泵；C - 单冷 第5码： 表示制冷量,单位KBTU 第6码： 产品标识码第7码： 电源供给方式： A - 220V/1/50Hz ； E - 380V/3Ph/50Hz第8码： 内外机连接：0 - 单联，2 - 一拖二，3 - 一拖三 第9码： 制造厂：G - 约克广州工厂制造 第10码： 短横线，与前面的功能要求分隔第11码： 工厂内部的识别代码：0 表示没有发生过更改；第12码： 设计序列号：A 表示原始设计，B 表示第一次设计改进，31.2 产品型号YGCC-0F 系列暗装卧式分体空调机组提供单冷和热泵机型，产品的配置型号见下表。

包括日常设备检3机组命名 － YGFC04CC3SEFX-LDGYGFC 风机盘管机组YGFC 系列风机盘管，有吊顶暗装、立式暗装、吊顶明装、立式明装四大系列，每种系列机型均有2排管、3排管、3+1排管可选，各10个型号。

标准工况风量范围从340m³/h 到2400m³/h （高速），供冷范围从2.03~12.94kW ，供热范围从1.63~21.74kW 。

产品型号齐全，更好地满足客户的不同需求。

该产品不仅设计严谨，制造精心；款式新颖，结构先进；性能高效，噪省低，耗电少，安全可靠，而且维修安装方便。

设计特点高能效机组换热器采用优质铜管，配以高效波纹双曲开窗亲水铝翅片，运用先进的机械无伸缩涨管工艺，换热效率高。

配以大风量低噪声风机强化传热，使机组发挥最大的传热效能。

低噪声机组均经过匹配优化，风机经过逐一校验，确保机组宁静高效地工作。

风机采用镀锌钢板制离心式前曲叶轮，低转速，降噪效果好。

无凝露机组凝结水盘为整体冲压一次成型，无焊缝、焊点；难燃型保温材料整体粘贴于水盘，杜绝滴漏水和凝露的现象。

品质保证YGFC 卧式暗装型机组性能通过国家权威试验室国家空调设备质量监督检验中心(NCSA)认证。

安装简单立式暗装风机盘管机组可靠墙安装在窗台下，客户可根据自己的喜好 来装修房间，既舒适又美观。

立式明装风机盘管可根据需要放于房间中的任一位置，造型美观，与家具浑然一体，节省装修材料，美观大方。

吊顶明装风机盘管机组可直接吊装于天花板上，美观大方。

维护方便电机采用进口高精度优质滚珠轴承，无须加油，自行润滑，噪声低，寿命长。

电机中心轴均经调质和表面防腐蚀处理，经久耐用。

VE/CE 型明装机组留有充足的维修空间，方便检修。

灵活应用提供多种选项，满足客户的不同需求。

技术参数表对于VC型机组相应数据需乘以修正系数（风量的修正系数为0.95,供冷全热/显热量、供热量的修正系数请参阅上表）。

CE/VE型机组的风量同卧式暗装型。

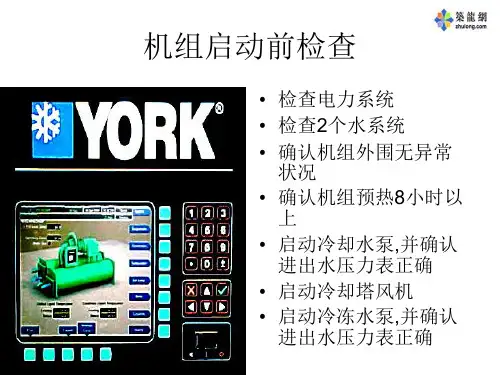

湖南物业公司大厦物业中央空调约克主机运行操作规程一．约克主机制冰蓄冷运行：1．检查约克主机旁控制柜进线电压是否正常。

2．检查约克主机冷却水、冷冻水循环系统中所有的进、回水阀门均处于开启状态。

3．在PLC触摸屏上检查系统工况是否设置在“单制冰”工位上。

4．在PLC触摸屏上检查一级乙二醇变频泵是否设置在“切出”工位上。

5．在PLC触摸屏上检查约克主机是否设置在“投入”工位上。

6．检查A1至A3 控制柜上的一级乙二醇泵、冷却泵、冷却塔风机是否在“自动”工位上。

7．在PLC触摸屏上启动1#约克主机，观察1#系统是否运行正常。

5分钟后启动2# 约克主机，观察2#系统是否运行正常。

以上2台约克主机都运行正常后，再启动3#约克主机，并观察3#系统是否运行正常。

8．通过油眼检查约克主机的油位是否正常。

9．在约克主机触摸屏上观察约克主机的马达温度、蒸发器、冷凝器压力、温度是否在正常范围。

10．在约克主机触摸屏上注意观察开机后约克主机电流、油压、油温等参数是否正常，并做好运行记录。

11．在PLC触摸屏上观察蓄冰量达到蓄冰要求后，在PLC触摸屏上关闭约克主机。

12．约克主机停机后，手动开启冷却循环水泵及冷却塔风机运行10至15分钟然后关闭。

二．约克主机单供冷运行：1．检查约克主机旁控制柜进线电压是否正常。

2．检查约克主机冷却水、冷冻水循环系统中所有的进、回水阀门均处于开启状态。

3．在PLC触摸屏上检查约克主机是否设置在“投入”工位上。

4．在PLC触摸屏上检查一级乙二醇泵变频是否设置在“投入”工位上。

5．在PLC触摸屏上检查系统工况是否设置在“单制冷”工位上。

6．检查A1至A3控制柜上的一级乙二醇泵、冷却泵、冷水循环泵、冷却塔风机是否设置在“自动”工位上。

7．检查主楼集水器、分水器是否在0.9至1.1mpa之间。

8．检查裙楼集水器、分水器是否在0.5至0.7mpa之间。

9．根据气温在PLC触摸屏上,启动单台、两台还是三台约克主机运行。

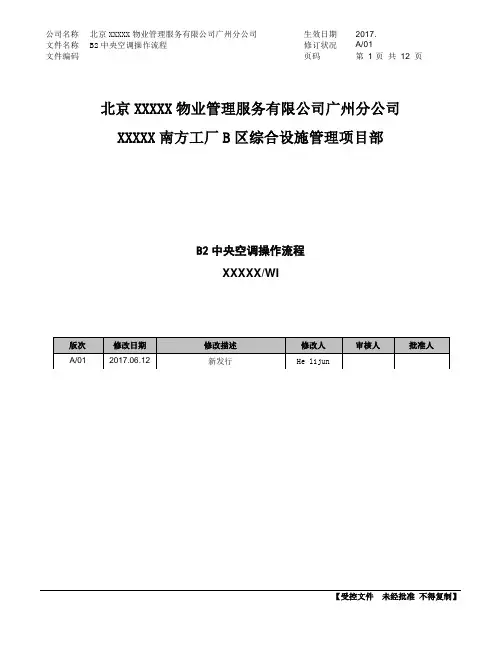

北京XXXXX物业管理服务有限公司广州分公司XXXXX南方工厂B区综合设施管理项目部B2中央空调操作流程XXXXX/WI目录1.目的 (3)2.范围 (3)3.定义 (3)4.职责 (3)5.程序 (3)6.相关文件.......................................... 错误!未定义书签。
