串、并联电路中的电阻关系一、等效电阻如图所示，U=3V，I=0.5A甲：电阻R1和R2的共同作用效果是使电路中的电流为0.5A。

乙：电阻R的作用效果也是使电路中的电流为0.5A。

在这种情况下，电阻R1和R2的共同作用效果和电阻R的作用效果是相同的，电阻R就是R1和的等效电阻。

R1、R2和R之间存在什么关系呢？二、串联电路中的电阻关系串联电路中，电流处处相等，总电压等于各部分电压之和。

甲：I = I1 = I2U=U1 + U2根据欧姆定律U1=I1R1U2=I2R2乙：U=IR两图中电源两端的电压相同，所以IR=IR1+IR2R=R1+R2串联电路中，等效电阻等于各串联电阻之和。

问题与思考甲：电阻R1和R2的共同作用效果是使电路中的电流为0.3A。

乙：电阻R的作用效果也是使电路中的电流为0.3A。

在这种情况下，电阻R1和R2的共同作用效果和电阻R的作用效果是相同的，所以，电阻R就是R1和R2的等效电阻。

如上图所示，把电阻并联起来，它们的等效电阻还等于各电阻之和吗？并联电路中，R=R1+R2 ???三、并联电路中的电阻关系并联电路中，总电流等于各支路中的电流之和，各支路两端的电压相等。

甲：I=I1+I2U=U1=U2根据欧姆定律I1=U1/R1I2=U2/R2乙：I=U/RU/R = U1/R1+ U2/R2= U/R1+ U/R21/R = 1/R1+ 1/R2并联电路中，等效电阻的倒数等于各并联电阻的倒数之和。

九年级物理并联电路中的电阻关系

九年级物理并联电路中的电阻关系

并联时: 1/R=1/R1+1/R2 ＝1/10Ω＋1 /10Ω ＝1/5Ω R=5Ω
当R1＝R2时，R=R1/n
练一练
1. n个阻值为R0的电阻串联，则总电 阻为（ nR）。
0
2. n个阻值为R0的电阻并联，则总电 阻为（ ）。 R0/n
小结、串、并联电路中的电阻关系
1
串联电路的等效电阻，等于各串联电阻之和；R=R1+R2 导体串联后，相当于增长了导体的长度，所以等效电 阻比 其中任何一个电阻都 大。 n个阻值为R0的电阻串联，则总电阻为n R0
并联电路的等效电阻的倒数，等于各并联电阻的倒数 之和； 1/R=1/R1+1/R2
导体并联起来，相当于增大了导体的横截面积，所 以等效电阻比其中任何一个电阻都小。
算一算：
两个10欧的电阻串联，其等效电阻是多大？ 若它们并联等效电阻是多大？ 解：串联时: R=R1+R2＝10Ω＋ 10Ω＝ 20Ω 当R1＝R2时，R=nR1
课堂练习：
例一：两个电阻串联，等效电阻是600欧，连接到电压为12 伏的电源上，测出电阻R1两端的电压是3伏，求R1和R2的 阻值？
例二：两个电阻并联，通过干路的电流是5安，通过电阻R1 的电流是3安，电阻R2的阻值是6欧，求电阻R1的阻值。
； 暖气片厂家 暖气片安装 暖气片加盟 暖气片价格 散热器厂 家 ；
R=R1+R2
1/R=1/R1+1/R2
当R1＝R2时，R=nR1 当R1＝R2时，R=R1/n
欧姆定律
I=U/R
二、等效方法
• 电阻R产生的效果 与电阻R1和R2 产 生的效果相同,电 阻R就叫做R1和 R2 的等效电阻。 • 几个力共同作用在一 个物体上时，它们的 作用效果可以用一个 力来代替，这个力叫 做那几个力的合力。

串联和并联的电流电压电阻的关系

串联和并联的电流电压电阻的关系

串联和并联是电路中常见的两种连接方式，它们在电流、电压和电阻之间有着不同的关系。

下面我们来详细了解一下串联和并联的电流、电压和电阻的关系。

一、串联电路的电流、电压和电阻关系1. 串联电路的电流：在串联电路中，电流只有一条路径可走，因此串联电路中的电流是相等的。

也就是说，串联电路中每个电阻上的电流都相同。

2. 串联电路的电压：在串联电路中，各个元件的电压之和等于总电压，即串联电路中的电压是相加的。

这是由基尔霍夫电压定律可得出的结论。

3. 串联电路的电阻：在串联电路中，各个电阻直接相加得到总电阻。

这也是由基尔霍夫电流定律可得出的结论。

二、并联电路的电流、电压和电阻关系1. 并联电路的电流：在并联电路中，电流可选择不同的路径进行流动，因此并联电路中的电流是分流的，即各个支路上的电流之和等于总电流。

2. 并联电路的电压：在并联电路中，各个支路上的电压相等，等于总电压。

也就是说，在并联电路中，各个支路上的电压相同。

3. 并联电路的电阻：在并联电路中，各个支路的电阻经过计算得到并联后的总电阻。

计算方式是利用电阻公式的倒数之和再取倒数。

三、串联和并联电路的不同之处1. 串联电路中的电流相等，电压相加，电阻直接相加；而并联电路中的电流分流，电压相等，电阻取倒数相加再取倒数。

2. 串联电路中的总电阻大于任意一个电阻的值，而并联电路中的总电阻小于任意一个电阻的值。

3. 串联电路中的总电压等于各个元件电压之和，而并联电路中的总电压等于各个支路的电压值。

串联和并联的电流、电压和电阻之间有着微妙的关系。

在实际应用中，根据不同的需求和情况，选择合适的串联或者并联连接方式来构建电路，是非常重要的。

对于电流、电压和电阻的关系要有清晰的理解，才能更好地分析和设计电路。

四、串并联混合电路的分析除了纯粹的串联电路和并联电路之外，还有一种常见的电路连接方式，即串并联混合电路。

在串并联混合电路中，电路中既有串联连接，又有并联连接。

这种情况下，需要对电流、电压和电阻进行更为复杂的分析。

串并联电路的电阻

串并联电路的电阻

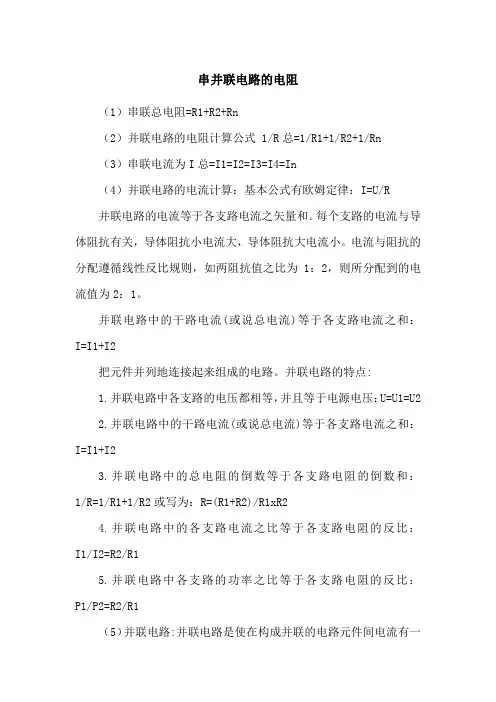

串并联电路的电阻（1）串联总电阻=R1+R2+Rn（2）并联电路的电阻计算公式 1/R总=1/R1+1/R2+1/Rn（3）串联电流为I总=I1=I2=I3=I4=In（4）并联电路的电流计算：基本公式有欧姆定律：I=U/R并联电路的电流等于各支路电流之矢量和。

每个支路的电流与导体阻抗有关，导体阻抗小电流大，导体阻抗大电流小。

电流与阻抗的分配遵循线性反比规则，如两阻抗值之比为1：2，则所分配到的电流值为2：1。

并联电路中的干路电流(或说总电流)等于各支路电流之和：I=I1+I2把元件并列地连接起来组成的电路。

并联电路的特点:1.并联电路中各支路的电压都相等，并且等于电源电压：U=U1=U22.并联电路中的干路电流(或说总电流)等于各支路电流之和：I=I1+I23.并联电路中的总电阻的倒数等于各支路电阻的倒数和：1/R=1/R1+1/R2或写为：R=(R1+R2)/R1xR24.并联电路中的各支路电流之比等于各支路电阻的反比：I1/I2=R2/R15.并联电路中各支路的功率之比等于各支路电阻的反比：P1/P2=R2/R1（5）并联电路:并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。

特点:电路有多条路径,每一条电路之间互相独立，有一个电路元件短路则会造成电源短路。

干路开关控制所有的用电器，支路开关控制所在支路的用电器。

并联电路中各支路的电压都相等，并且等于电源电压。

U=U1=U2 并联电路中的干路电流(或说总电流)等于各支路电流之和。

I=I1+I2并联电路中的总电阻的倒数等于各支路电阻的倒数和。

1/R=1/R1+1/R2或写为:R=R1*R2/(R1+R2)并联电路中的各支路电流之比等于各支路电阻的反比。

I1/I2=R2/R1并联电路中各支路的功率之比等于各支路电阻的反比。

P1/P2=R2/R1（6）串并联电路，电路实物图画法口诀:首首连接，尾尾相连，首进尾出。

串联并联中电阻的关系

串联并联中电阻的关系

串并联电路中电阻的关系如下：
串联电路的总电阻等于各串联导体电阻之和，即R串＝R1+R2+-+Rn。

并联电路的总电阻的倒数等于各并联电阻的倒数和，即1／R并＝1／R1+1／R2+--+1／Rn。

串联电路的电阻和功率的关系
在串联电路中，由P=UI=I²R，I相同时，R越大，P越大。

即在串联电路中，电阻越大，实际电功率越大。

在并联电路中，P=UI=U²/R，U相同时，R越大，P越小。

所以在并联电路中，电阻越大，实际电功率越小。

电功率是作为表示电流做功快慢的物理量，一个用电器功率的大小数值上等于它在1秒内所消耗的电能。

如果在t（SI单位为J）这么长的时间内消耗的电能W（SI单位为J），那么这个用电器的电功率就是P=W/t。

电功率还等于导体两端电压与通过导体电流的乘积。

九年级物理并联电路中的电阻关系

九年级物理并联电路中的电阻关系

并联时: 1/R=1/R1+1/R2 ＝1/10Ω＋1 /10Ω ＝1/5Ω R=5Ω
当R1＝R2时，R=R1/n
练一练
1. n个阻值为R0的电阻串联，则总电 阻为（ nR）。
0
2. n个阻值为R0的电阻并联，则总电 阻为（ ）。 R0/n
小结、串、并联电路中的电阻关系
1
串联电路的等效电阻，等于各串联电阻之和；R=R1+R2 导体串联后，相当于增长了导体的长度，所以等效电 阻比 其中任何一个电阻都 大。 n个阻值为R0的电阻串联，则总电阻为n R0
第十二章
欧姆定律
第三节 串、并联电 路中的电阻关系
电流关系 I=I1=I2 电压关系 U=U1+U2 电阻关系 欧姆定律
I=I1+I2 U=U1=U2
?
I=U/R
?
导体的电阻决定于哪几个因素？
导体的材料、 长度、 横截面积、 温度
问题与思考
在物理实验中，需要一个10 Ω 的定值电阻，但现在只有一些5 Ω 的定值电阻，你能想办法完成这个 实验吗？
去郁郁葱葱，煞是喜人。若是走进林子，在树木稠密的地方，由于浓密的枝桠、树叶遮天蔽日，抬头仰望时只能从枝叶 的缝隙中看得见点点蓝天。林里边清新湿润的空气沁入心肺，让人神清气爽，十分惬意。即使在最炎热的盛夏日午后， 这里也永远都能够给人以凉风习习、凉爽宜人的感觉。在小树林的边上或者树木比较稀疏的地方，五颜六色的野花竟相 绽放、争奇斗艳，美丽的蝴蝶三五成群地翩翩起舞；在小树林的深处，树木比较稠密的地方，树下经常会生长出一些白 白的、像小雨伞样的香菇和难以数计的、浅茶色的“雨点儿”蘑菇。小镇上的人们都知道，这两种蘑菇不但没有毒，而 且还都是绝好的美味佳肴呢！在连续几天的小雨之后，经常会有人挎上个小篮子来这里采蘑菇。在小树林里，那些盘根 错节的大树下，经常会窜出来几只活蹦乱跳的野兔子；每逢这个时候，往往会引得男娃儿们好一阵围堵追逐。树林是鸟 儿们的乐园。在这个小树林里，尤其是春、夏、秋三季里，喜鹊、麻雀、斑鸠、黄鹂、布谷鸟各种鸟儿们欢快的鸣叫声 不绝于耳；而在严寒的冬季，就只有喜鹊、山雀、鸽子、麻雀等这些留鸟们继续留守在这里了。每逢冬天的雪后，鸟儿 们总会在树林里的雪地上留下一行行蜿蜒曲折的踪迹，别有一番情趣。盛夏的时候，林子边上经常会有一些娃儿们在这 里追逐打闹，采些小花小草什么的。偶尔，也会在树林深处的大树下碰见谈情说爱的青年男女。小树林旁边的那条小河 清澈见底，四季不断地流淌着。美丽的小河不但是小镇的母亲河，千百年来滋养着镇上一代又一代的人们，而且还是一 道充满诗情画意的好风景呢！小镇上，每逢夏、秋季节，总会有一些男女娃儿们成群结队的来小河里摸鱼、捉虾，或者 捞一些脑袋圆圆、尾巴长长的小蝌蚪，用小瓶儿、小罐儿的装了，带回家里养着玩儿。在玩水时，如果发现了不到半寸 长的小鱼苗，就会毫不犹豫地用双手掬起来，连同洁净、清凉的河水一口吞下肚子里去。人们都管小鱼苗叫“小鱼珍珍 儿”，它们实在太小了，又几乎是透明的，只看得出来两只圆鼓鼓的大眼睛和一条快速摆动着的小尾巴。尽管“小鱼珍 珍儿”的个头太小、动作也很敏捷，但小娃娃们每次来小河里玩水时，总能掬起几条来喝下肚里去。大人们都说，喝了 “小鱼珍珍儿”可以下火！所以，乡镇上的小娃娃们全都养成了喝“小鱼珍珍儿”的习惯。至于是否真能下火，谁知道 呢，这话也许是真的，因为小娃娃们喝了河水和小鱼苗以后，不但不会拉肚子，反而更壮实了。尽管他们成日里在野外 疯玩、在小河里耍水，被烈日晒得就像泥鳅一般，但却很少有发烧生病的！到了炎热的夏天，每天午饭后半个多时辰的 时间里，这条小河就成了镇子上那些半大小子们的天堂。这个时

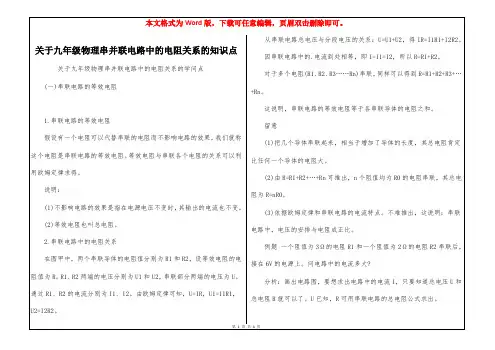

关于九年级物理串并联电路中的电阻关系的知识点


通过 R1、R2 的电流分别为 I1、I2。由欧姆定律可知，U=IR，U1=I1R1， 总电阻 R 就可以了。U 已知，R 可用串联电路的总电阻公式求出。
U2=I2R2。
第1页共4页
本文格式为 Word 版，下载可任意编辑，页眉双击删除即可。
解 因为：R=R1+R2=3Ω+2Ω=5Ω
又因为并联电路的总电流等于各支路的电流之和，即 I=I1+I2。
∴U2=U-U1=110V-40V=70V
目所给条件，欲求电阻 R2，可从欧姆定律的变形出发，先求出 R1 两端的
依据串联电路分压关系式：得：R2=×R1=×8Ω=14Ω
电压 U1，再依据串联电路的关系，求出电阻 R2 两端的电压 U2，最终利用
答案：需要串联一个 14Ω的电阻，弧光灯才能正常工作。
∵R1 与 R2 是串联在电路中
要留意以下几点：
∴U2=U-U1=110V-40V=70V
(1)先依据题意画电路图，并在电路图上标明已知量的符号、数值和
又依据欧姆定律可求出需要串联的电阻 R2 为：
未知量的符号，便于分析。
R2=U2/I=70V/ 5A=14Ω
(2)利用电路的符号和欧姆定律解题时，特殊要重视“对应〞关系。
解法 2：依据欧姆定律 I=U/R 得：R===22Ω
也就是说，运用欧姆定律应是“同一导体〞，并且“同一时间〞上的 U、
∵R1 与 R2 串联在电路中
R 和 I。
第3页共4页
本文格式为 Word 版，下载可任意编辑，页眉双击删除即可。
(3)假如题目给出的是两个物理过程，要留意分析两个过程之间的联 系(如电路的总电压不变)。必要时可分别画出两个过程的电路图，分步加 以解决。

(完整版)电阻的串联和并联

电阻的串联和并联知识点一:；:电阻的串联有以下几个特点：(指R1、R2串联，串得越多，总电阻越大)①电流：I=I1=I2(串联电路中各处的电流相等)②电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和)③电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；如果n个等值电阻（R）串联,则有R总=nR注：总电阻比任何一个分电阻都大，其原因是电阻串联相当于增加了导体的长度；④分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少）⑤比例关系：电流：I1∶I2=1∶1例题：电阻为12Ω的电铃正常工作时的电压为6 V，若把它接在8 V的电路上，需要给它串联一个多大的电阻?(要求画出电路图，在图上标出有关物理量)例题：把电阻R1=20Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是__________，R1、R2两端的电压之比是_____________。

例题：如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V。

求：(1)通过R1的电流I1是多少?(2)马平同学在求R2的电阻值时，解题过程如下：根据欧姆定律：R2=U/I=6V/0.5A=12Ω请你指出马平同学在解题过程中存在的错误，并写出正确的解题过程。

练习1．电阻R1和R2串联后接在电压为6 V的电源上，电阻R1=2Ω，R2=4Ω，求：(1)总电阻． (2)R1两端的电压．(要求画出电路图，在图上标出有关物理量)2．如图所示的电路中，若电源电压保持6 V不变，电阻R1=10Ω，滑动变阻器R2的变化范围是O～20Ω．求：(1)欲使电压表的示数为4 V，则此时电流表的示数为多大?滑动变阻器连入电路的电阻是多大?(2)当滑动变阻器连人电路的电阻为20Ω时，电流表、电压表的示数分别是多大?3．把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中，流过R1、R2的电流之比是__________，R1、R2两端的电压之比是___________________。

如何利用电阻的串并联关系解决电路问题

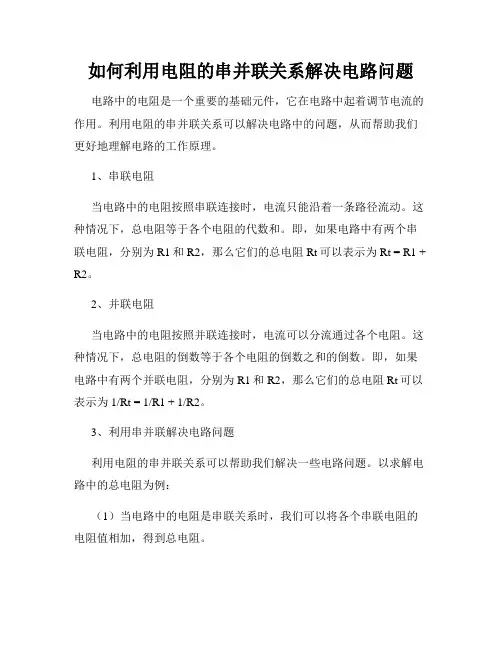

如何利用电阻的串并联关系解决电路问题电路中的电阻是一个重要的基础元件，它在电路中起着调节电流的作用。
