110kv主变测绝缘吸收比及电阻的测试与标准

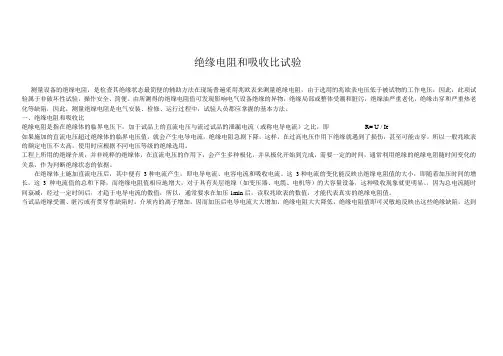

绝缘电阻和吸收比试验测量设备的绝缘电阻，是检查其绝缘状态最简便的辅助方法在现场普遍采用兆欧表来测量绝缘电阻，由于选用的兆欧表电压低于被试物的工作电压，因此，此项试验属于非破坏性试验，操作安全、简便。

由所测得的绝缘电阻值可发现影响电气设备绝缘的异物，绝缘局部或整体受潮和脏污，绝缘油严重老化，绝缘击穿和严重热老化等缺陷，因此，测量绝缘电阻是电气安装、检修、运行过程中，试验人员都应掌握的基本方法。

一、绝缘电阻和吸收比绝缘电阻是指在绝缘体的临界电压下，加于试品上的直流电压与流过试品的泄漏电流（或称电导电流）之比，即R= U / Ie如果施加的直流电压超过绝缘体的临界电压值，就会产生电导电流，绝缘电阻急剧下降，这样，在过高电压作用下绝缘就遇到了损伤，甚至可能击穿。

所以一般兆欧表的额定电压不太高，使用时应根据不同电压等级的绝缘选用。

工程上所用的绝缘介质，并非纯粹的绝缘体，在直流电压的作用下，会产生多种极化，并从极化开始到完成，需要一定的时间，通常利用绝缘的绝缘电阻随时间变化的关系，作为判断绝缘状态的依据。

在绝缘体上施加直流电压后，其中便有3种电流产生，即电导电流、电容电流和吸收电流。

这3种电流的变化能反映出绝缘电阻值的大小，即随着加压时间的增长，这3 种电流值的总和下降，而绝缘电阻值相应地增大，对于具有夹层绝缘（如变压器、电缆、电机等）的大容量设备，这种吸收现象就更明显。

，因为总电流随时间衰减，经过一定时间后，才趋于电导电流的数值，所以，通常要求在加压1min后，读取兆欧表的数值，才能代表真实的绝缘电阻值。

当试品绝缘受潮、脏污或有贯穿性缺陷时，介质内的离子增加，因而加压后电导电流大大增加，绝缘电阻大大降低，绝缘电阻值即可灵敏地反映出这些绝缘缺陷，达到初步了解试品绝缘状态的目的，但由于试品绝缘电阻值不仅决定于试品的受潮程度及表面受污等情况，而且还与其尺寸、材料、制造工艺、容量等许多复杂因素有关，因此，对于绝缘电阻的数值没有统一的具体规定。

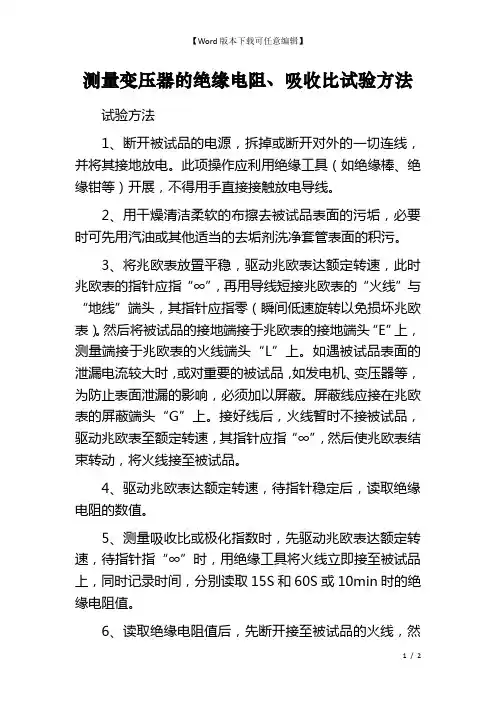

测量变压器的绝缘电阻、吸收比试验方法试验方法1、断开被试品的电源，拆掉或断开对外的一切连线，并将其接地放电。

此项操作应利用绝缘工具（如绝缘棒、绝缘钳等）开展，不得用手直接接触放电导线。

2、用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积污。

3、将兆欧表放置平稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“∞”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零（瞬间低速旋转以免损坏兆欧表）。

然后将被试品的接地端接于兆欧表的接地端头“E”上，测量端接于兆欧表的火线端头“L”上。

如遇被试品表面的泄漏电流较大时，或对重要的被试品，如发电机、变压器等，为防止表面泄漏的影响，必须加以屏蔽。

屏蔽线应接在兆欧表的屏蔽端头“G”上。

接好线后，火线暂时不接被试品，驱动兆欧表至额定转速，其指针应指“∞”，然后使兆欧表结束转动，将火线接至被试品。

4、驱动兆欧表达额定转速，待指针稳定后，读取绝缘电阻的数值。

5、测量吸收比或极化指数时，先驱动兆欧表达额定转速，待指针指“∞”时，用绝缘工具将火线立即接至被试品上，同时记录时间，分别读取15S和60S或10min时的绝缘电阻值。

6、读取绝缘电阻值后，先断开接至被试品的火线，然后再将兆欧表结束运转，以免被试品的电容在测量时所充的电荷经兆欧表放电而损坏兆欧表，这一点在测试大容量设备时更要注意。

此外，也可在火线端至被试品之间串人一只二极管，其正端与兆欧表的火线相接，这样就不必先断开火线，也能有效地保护兆欧表。

7、在湿度较大的条件下开展测量时，可在被试品表面加等电位屏蔽。

此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄漏，以免造成兆欧表过载。

屏蔽环可用保险丝或软铜线紧缠几圈而成。

8、测得的绝缘电阻值过低时，应开展解体试验，查明绝缘不良部位。

3.测量接线、读数和有关要求（见图1）
图1测量变压器绕组的绝缘电阻、吸收比和极化指数
测量时，应停电并将各绕组与电网断开，兆欧表的L端接变压器的一侧绕组（例如低压绕组），E端接外壳，外壳应接地，其他绕组和有关器件与外壳连接，例如测量低压绕组时，高压绕组、中压绕组和油箱等应与外壳连接。
测量高压线路时，应设法将测量引线架空，以保证测量结果的可靠性。
2.测量仪表的选用原则
测量绝缘电阻的仪器叫绝缘电阻表，习惯称为兆欧表或高阻计，对用手摇发电的传统式兆欧表，又习惯称为“摇表”，兆欧表的规格是用其发出的额定电压值来规定的，例如1000V的兆欧表所发出的电压额定值即为1000V。
测量变压器的绝缘电阻时，应根据被测变压器的电压等级来选择兆欧表的规格。对于10kV及以下的变压器，应使用规格为1000V的兆欧表；对于35kV及以上的变压器，应使用规格为2500V的兆欧表。口诀“三五以上两千五，十千以下用一千”中的“三五”和“十千”指变压器的电压等级为“35kV及以上”和“10kV及以下”；“两千五”和“一千”即指应选用兆欧表的规格（电压等级）分别为2.5kV和1kV。
另外，变压器的绝缘电阻与绕组的温度有关，一般情况下，温度升高时，绝缘电阻降低，反之绝缘电阻增加。两者关系的数学表达式如下：
式中RM1——温度为θ1（℃）时的绝缘电阻（MΩ）；
RM2——温度为θ2（℃）时的绝缘电阻（MΩ）；
N——与材料有关的常数，对于油浸式电力变压器通常取N＝58；
e——常数，e＝2.718。
对仪表本身没有自动放电的兆欧表，测量完毕后，先用一个与外壳或地线相接的导线与被测绕组相接，对地放电之后，再拆除测量引线，否则有可能被电击。
5.对绝缘电阻测量结果的判定
由于变压器结构尺寸和使用绝缘材料不同，使得绝缘电阻的测定值分散性很大，很难给出一个统一的合格判定标准，在相关规程中也不作硬性规定。在实际测量判断时，主要是与同类变压器或同一变压器历次测量结果相比较，如减小较多，则应考虑该变压器的绝缘是否出现了问题。

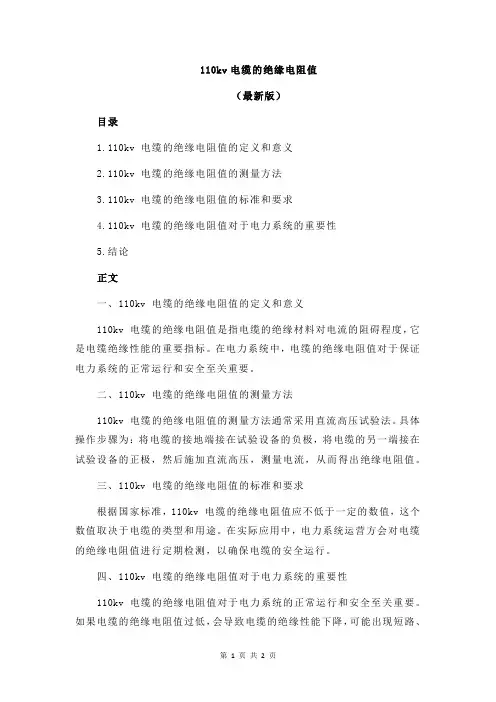

110kv电缆的绝缘电阻值
（最新版）
目录
1.110kv 电缆的绝缘电阻值的定义和意义
2.110kv 电缆的绝缘电阻值的测量方法
3.110kv 电缆的绝缘电阻值的标准和要求
4.110kv 电缆的绝缘电阻值对于电力系统的重要性
5.结论
正文
一、110kv 电缆的绝缘电阻值的定义和意义
110kv 电缆的绝缘电阻值是指电缆的绝缘材料对电流的阻碍程度，它是电缆绝缘性能的重要指标。

在电力系统中，电缆的绝缘电阻值对于保证电力系统的正常运行和安全至关重要。

二、110kv 电缆的绝缘电阻值的测量方法
110kv 电缆的绝缘电阻值的测量方法通常采用直流高压试验法。

具体操作步骤为：将电缆的接地端接在试验设备的负极，将电缆的另一端接在试验设备的正极，然后施加直流高压，测量电流，从而得出绝缘电阻值。

三、110kv 电缆的绝缘电阻值的标准和要求
根据国家标准，110kv 电缆的绝缘电阻值应不低于一定的数值，这个数值取决于电缆的类型和用途。

在实际应用中，电力系统运营方会对电缆的绝缘电阻值进行定期检测，以确保电缆的安全运行。

四、110kv 电缆的绝缘电阻值对于电力系统的重要性
110kv 电缆的绝缘电阻值对于电力系统的正常运行和安全至关重要。

如果电缆的绝缘电阻值过低，会导致电缆的绝缘性能下降，可能出现短路、
漏电等故障，严重影响电力系统的安全和稳定运行。

五、结论
110kv 电缆的绝缘电阻值是电缆绝缘性能的重要指标，对于保证电力系统的正常运行和安全具有重要意义。

110kV变压器出厂试验项目D6 绝缘电阻测量(绕组、铁芯、夹件)绝缘电阻应在第15s开始测量，从第1min到第10min，每隔1min测一次。

在10℃～30℃时吸收比(R60”/R15”)或极化指数(R10，/R1，)不小于1.5。

如绝缘电阻起始值比较高时（例如大于10000MΩ），吸收比、极化指数较低，应根据介质损耗因数等数据综合判断。

使用2500V的绝缘电阻表测量铁心、夹件绝缘电阻，最小允许电阻是500MΩ；铁芯与夹件不应在内部连通。

检查以下各项：1）总装配前（即铁心和线圈装配前）检查每台铁心和铁心部件的绝缘电阻。

2）运输之前，通过铁心接地端子最后测量铁心绝缘电阻。

7 绕组介质损耗因数测量和电容量测量当顶部油温在10℃至40℃之间时，才能做介质损耗因数测量，试验报告中应有温度介质损耗因数修正曲线。

试验应在10kV下进行，试验报告中应有试验设备的详细说明。

每一绕组对地及绕组之间的介质损耗因数在20℃时不超过0.5%。

同时，还应测量绕组对地及绕组间的电容量。

8 套管试验所有套管应按有关标准进行试验，并提供出厂试验和型式试验的试验报告。

要测量电容式套管的绝缘电阻，电容量及介质损耗因数。

试验报告中应提供温度介质损耗因数修正曲线，全部套管安装到变压器上后，要在10kV的电压下测量介质损耗因数值和电容量。

在1.5倍最高相电压下，局部放电水平不能超过10pC。

应提供套管油的试验数据，电容式套管应经受24h（0.2MPa）的压力试验而不出现漏油。

套管供试验用的抽头承受至少1min、2000V交流的工频电压试验。

高压和中压套管应分别承受连续水平拖拉力2000N试验，制造厂应提供安全系数。

根据有关标准对电容式套管的油进行物理、化学、电气、色谱分析及微水含量试验，应根据技术要求进行套管的工频耐压试验。

9 套管电流互感器试验a)变比试验：电流互感器装到变压器上后，以变压器的额定电流逐台试验电流互感器全部接头时的变比，记录实测的一次和二次电流。

是否能够指向无穷大 ； 再将 ２ 端子短接 ， 慢慢摇 动兆欧表 ，
看 指 针 是 否 能 够指 向零 位 ， 检测 兆欧 表 能 够 在 ０值 与 无 即 穷 大 值 之 间进 行 检测 读 数 。
变 压 器 绝 缘 电 阻及 吸 收 比 的测 量 应 在 变 压 器 无 电 状
真 空 注 油 等 工 序 过 程 中一 旦 发 生 冲 撞 、 潮 等 问题 ， 引 受 将 起 绝缘 状 况 的 下 降甚 至绝 缘 损 坏 或铁 芯 多点 接 地 ， 以 每 所 隔 １３年 或 规 定 时 间及 大 修 后 均要 求 进 行 变 压 器 绝 缘 电 ～ 阻 的测 量 ， 检查 变 压 器 绝 缘 状 态 最 简便 的方 法 。通 过变 是
穿 性 绝 缘 损 伤 所 造 成 的 短 路 、 地 现 象 ； 查 变 压 器 的 瓷 接 检 件 是 否破 裂 、 部件 表 面是 否 脏 污 等 问题 。通 过 对 该项 目的
在进行测量接线之前 ． 为保证测量数据不受变压器套
管 表 面 污垢 所 引起 的 泄 漏 电 流 的影 响 ， 电后 要 用 清 洁 柔 放 软 干燥 的布 对 变 压 器 的 套 管 表 面进 行 清 洁 处 理 。 要 时 要 必 先 用 汽 油或 其 他适 当 的去垢 剂洗 净 套管 表 面 的 积污 。 测 当

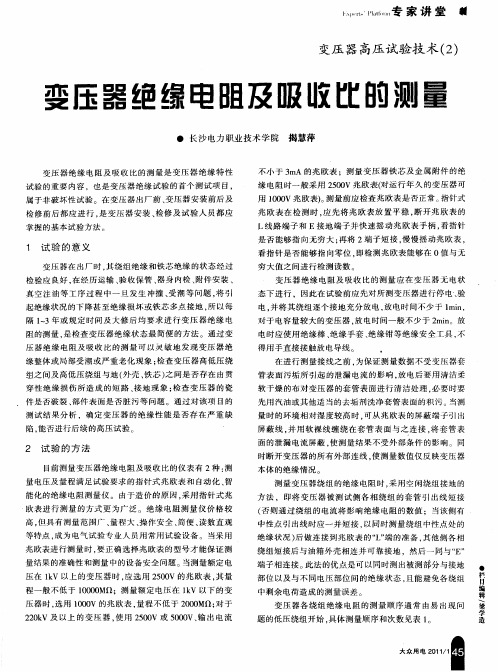

专家讲堂
■
变压 器 高压试 验技 术 （ ） ２
变压 器绝缘电阻及 吸收比的测量
● 长 沙 电力 职业 技术 学 院 揭 慧 萍
变 压 器 绝 缘 电阻 及 吸 收 比 的测 量 是 变 压 器 绝 缘 特 性
试 验 的重 要 内容 ，也 是 变 压 器 绝 缘试 验 的首 个 测 试 项 目 ， 属 于非 破 坏 性 试 验 。在 变 压 器 出 厂 前 、 压 器 安 装 前 后及 变

变压器绝缘电阻及吸收比试验评定标准一、引言在变压器的运行过程中，绝缘电阻及吸收比试验是非常重要的评定标准。

通过这些试验，可以评估变压器绝缘系统的状态，及时发现潜在的故障，保障变压器的安全运行，延长设备的使用寿命。

本文将从变压器绝缘电阻及吸收比试验的定义、意义、评定标准和个人观点等方面展开论述。

二、变压器绝缘电阻及吸收比试验的定义变压器绝缘电阻试验是指在直流电压下，对变压器绝缘系统进行电阻测量，以评估绝缘状况的试验。

而吸收比试验则是通过施加交流电压，对绝缘系统的介损进行测量，来评估绝缘系统的损耗情况。

通过这两项试验，可以全面地了解变压器的绝缘状态和损耗情况，为设备的安全运行提供重要的依据。

三、变压器绝缘电阻及吸收比试验的意义1. 评估绝缘状态：通过电阻试验和吸收比试验，可以检测变压器绝缘系统的绝缘状态，及时发现绝缘系统存在的缺陷、污染、潮湿等问题，保障设备的安全运行。

2. 预测故障风险：绝缘电阻及吸收比试验可以帮助预测变压器绝缘系统的故障风险，指导设备的维护和保养工作，减少变压器故障的发生频率，提高设备的可靠性和稳定性。

3. 延长设备寿命：及时进行绝缘电阻及吸收比试验，可以有效地延长变压器的使用寿命，减少设备的维修成本，提高变压器的经济效益。

四、变压器绝缘电阻及吸收比试验评定标准在国际上，对于变压器绝缘电阻及吸收比试验的评定标准主要有IEC 60076-3等。

而国内也有国家标准GB 1094-96等相关标准。

这些标准制定了绝缘电阻试验和吸收比试验所需的设备、方法、操作规程和评定要求等内容，为变压器绝缘电阻及吸收比试验的实施提供了具体的指导和规范。

五、个人观点与理解在我的个人观点中，变压器绝缘电阻及吸收比试验是变压器运行维护管理中非常重要的一环。

通过定期进行绝缘电阻及吸收比试验，可以及时了解设备的绝缘状态，发现潜在的故障隐患，降低设备的运行风险。

我认为，只有将绝缘电阻及吸收比试验作为变压器维护管理的重要内容，才能有效地保障设备的安全运行，延长设备的寿命，实现设备管理的科学化和规范化。

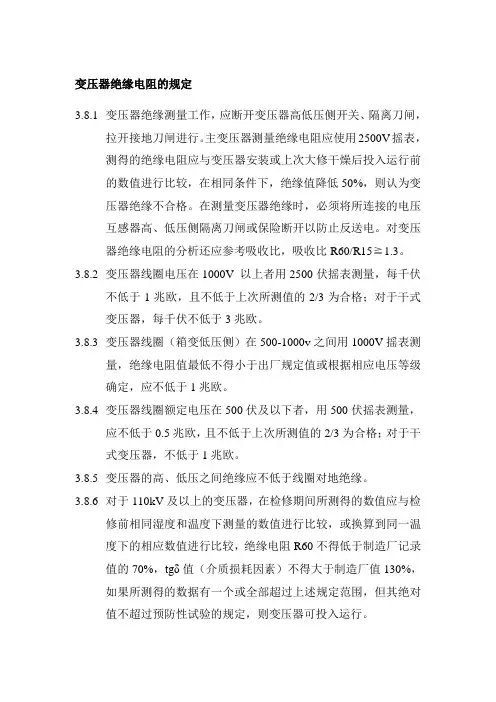

变压器绝缘电阻的规定3.8.1变压器绝缘测量工作，应断开变压器高低压侧开关、隔离刀闸，拉开接地刀闸进行。

主变压器测量绝缘电阻应使用2500V摇表，测得的绝缘电阻应与变压器安装或上次大修干燥后投入运行前的数值进行比较，在相同条件下，绝缘值降低50%，则认为变压器绝缘不合格。

在测量变压器绝缘时，必须将所连接的电压互感器高、低压侧隔离刀闸或保险断开以防止反送电。

对变压器绝缘电阻的分析还应参考吸收比，吸收比R60/R15≧1.3。

3.8.2变压器线圈电压在1000V 以上者用2500伏摇表测量，每千伏不低于1兆欧，且不低于上次所测值的2/3为合格；对于干式变压器，每千伏不低于3兆欧。

3.8.3变压器线圈（箱变低压侧）在500-1000v之间用1000V摇表测量，绝缘电阻值最低不得小于出厂规定值或根据相应电压等级确定，应不低于1兆欧。

3.8.4变压器线圈额定电压在500伏及以下者，用500伏摇表测量，应不低于0.5兆欧，且不低于上次所测值的2/3为合格；对于干式变压器，不低于1兆欧。

3.8.5变压器的高、低压之间绝缘应不低于线圈对地绝缘。

3.8.6对于110kV及以上的变压器，在检修期间所测得的数值应与检修前相同湿度和温度下测量的数值进行比较，或换算到同一温度下的相应数值进行比较，绝缘电阻R60不得低于制造厂记录值的70%，tgδ值（介质损耗因素）不得大于制造厂值130%，如果所测得的数据有一个或全部超过上述规定范围，但其绝对值不超过预防性试验的规定，则变压器可投入运行。

3.8.7主变压器检修前、后及备用超过15天投运前应测量绝缘，并应记录测量时的主变压器上层油温。

场用变压器绝缘电阻值最低不得小于规定值，场用变备用超过15天，应测绝缘良好再投运。

3.8.8绝缘电阻低于上述规定时，变压器需经运行主管领导批准后方可投入运行。

3.8.9每次测量后必须将测量结果登记入绝缘登记记录本。

3.8.10新装或变动过内外连接线的变压器，并列运行前除测量绝缘值还必须核定相位。

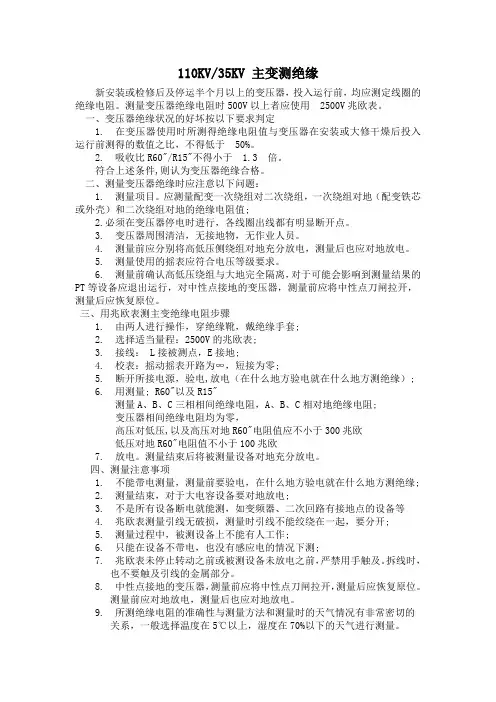

110KV/35KV 主变测绝缘新安装或检修后及停运半个月以上的变压器，投入运行前，均应测定线圈的绝缘电阻。

测量变压器绝缘电阻时500V以上者应使用2500V兆欧表。

一、变压器绝缘状况的好坏按以下要求判定1. 在变压器使用时所测得绝缘电阻值与变压器在安装或大修干燥后投入运行前测得的数值之比，不得低于50%。

2. 吸收比R60"/R15"不得小于 1.3 倍。

符合上述条件,则认为变压器绝缘合格。

二、测量变压器绝缘时应注意以下问题：1. 测量项目。

应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值;2.必须在变压器停电时进行，各线圈出线都有明显断开点。

3. 变压器周围清洁，无接地物，无作业人员。

4. 测量前应分别将高低压侧绕组对地充分放电，测量后也应对地放电。

5. 测量使用的摇表应符合电压等级要求。

6. 测量前确认高低压绕组与大地完全隔离，对于可能会影响到测量结果的PT等设备应退出运行，对中性点接地的变压器，测量前应将中性点刀闸拉开，测量后应恢复原位。

三、用兆欧表测主变绝缘电阻步骤1. 由两人进行操作，穿绝缘靴，戴绝缘手套;2. 选择适当量程：2500V的兆欧表;3. 接线： L接被测点，E接地;4. 校表：摇动摇表开路为∞，短接为零;5. 断开所接电源，验电,放电（在什么地方验电就在什么地方测绝缘）;6. 用测量; R60"以及R15"测量A、B、C三相相间绝缘电阻，A、B、C相对地绝缘电阻;变压器相间绝缘电阻均为零，高压对低压,以及高压对地R60"电阻值应不小于300兆欧低压对地R60"电阻值不小于100兆欧7. 放电。

测量结束后将被测量设备对地充分放电。

四、测量注意事项1. 不能带电测量，测量前要验电，在什么地方验电就在什么地方测绝缘;2. 测量结束，对于大电容设备要对地放电;3. 不是所有设备断电就能测，如变频器、二次回路有接地点的设备等4. 兆欧表测量引线无破损，测量时引线不能绞绕在一起，要分开;5. 测量过程中，被测设备上不能有人工作;6. 只能在设备不带电，也没有感应电的情况下测;7. 兆欧表未停止转动之前或被测设备未放电之前，严禁用手触及。

绝缘电阻和吸收比测量 试验
01 注意事项 02 测量结果分析
绝缘电阻和吸收比测量试验
一、注意事项 应根据被测设备的额定电压选择合适的兆欧表。 • 额定电压为 1kV 以下：选用 500V 或 1000V 的兆欧表 • 额定电压为 1kV 以上：选用 2500V 或 5000V 的兆欧表
测量前要断开被试品的电源及被试品与其他设备的连线，并对被试品进 行充分放电。
通常把处于同一运行条件下，不同相的绝缘电阻值进行比较。
3
或者把本次测得的数据与同一温度下出厂或交接时的数值及历年的测量记
录 相比较。
4
与大修前后和高电压试验前后的数据相比较。
5
与同类型的设备相比较，同时还应注意环境的可比条件。比较结果不应有明
显的降低或有较大的差异，否则应引起注意，对重要的设备必须查明原因。
读取兆欧表数值后，应先断开兆欧表与被试品的L端连线，然后再停兆 欧表，以免被 试品的电容上所充的电荷经兆欧表放电而损坏仪表。
绝缘电阻和吸收比测量试验
测量时应记录当时的温度与湿度，以便进行校正。
绝缘电阻和吸收比测量试验
二、测阻值应等于或大于一般规程所允许的数值。
2

中压—高压、低压及地
24MΩ
25MΩ
/
1.04
/
低压—高压、中压及地
11MΩ
13MΩ
/
1.18
/
备注：绝缘电阻偏低，天气影响加上套管脏污
3、绕组连同套管的介质损耗测量：（反接法，使用仪器：AI—6000D型。)
被试绕组
试验电压(kV)
tgδ(%)
电容值（nF）
高压—中压、低压及地
10
14.38%
15.02
OA
OB
OC
1.6
123.4
125.5
124.9
低压97
5.875
5.843
5.900
2、绕组绝缘电阻及吸收比测量：(使用仪器：Teraohm 10kVMI3200高压兆欧表)
被试绕组
R15S
R60S
10min
吸收比K
极化指数
高压—中压、低压及地
71MΩ
79MΩ
/
1.12
/
冷却方式
ONAN/ONAN 62.5/100%
出厂序号
95—04
总重
51470Kg
厂家
遵义长征电器厂
出厂日期
1995年6月
二、试验数据：
1、绕组直流电阻测量：(使用仪器：JYR—40型直阻仪)
绕组
分接位置
实测电阻值（mΩ）
不平衡率（%）
OA
OC
高压侧
（运行档）
1463
1450
1456
1.0
中压侧
(运行档)
中压—高压、低压及地
10
6.628%
12.45
低压—高压、中压及地

110kv电缆绝缘电阻标准(一)110kv电缆绝缘电阻标准概述•电缆绝缘电阻是指在给定的温度和湿度下，单位长度电缆绝缘材料所具有的电阻。

•110kv电缆的绝缘电阻标准对于确保电气系统的安全运行至关重要。

为什么需要绝缘电阻标准•绝缘电阻的提供和保持是预防电气系统中绝缘失效的关键。

•110kv电缆在输电和配电中承担重要任务，绝缘电阻标准确保了其可靠性和稳定性。

绝缘电阻标准的重要性•保证电气系统的安全性，减少电击和事故的发生。

•预防绝缘失效，延长电缆的使用寿命和可靠性。

•提高系统的运行效率，降低功耗。

110kv电缆绝缘电阻标准的要求•国际电工委员会（IEC）制定了110kv电缆绝缘电阻的标准。

•标准规定了测试方法、测试条件和测试结果的要求。

•绝缘电阻的值应符合标准规定的下限要求。

测试方法•绝缘电阻测试仪是常用的测试工具。

•测试时，应准确控制温度和湿度，并按照标准要求施加电压。

•测试结果应经过多次测量取平均值，并与标准进行比对。

标准的应用领域•110kv电缆绝缘电阻标准适用于电力输配系统、工矿企业的电力设备等领域。

•不同地区和企业可能根据实际情况对标准进行调整和适应。

维护和管理•110kv电缆绝缘电阻标准的维护和管理由相关部门负责。

•定期检查和校准测试设备，确保测试的准确性和可靠性。

•对于不符合标准的电缆，及时进行维修或更换。

结论•110kv电缆绝缘电阻标准是确保电气系统安全运行的重要保障。

•遵守绝缘电阻标准有助于提高系统的稳定性、可靠性和经济性。

•110kv电缆绝缘电阻的检测应该经常进行，以及时发现和解决问题。

变压器绝缘电阻及吸收比、极化指数检测绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，是变压器能否投运的主要参考判据之一。

1．绝缘电阻的试验原理变压器的绝缘电阻对双绕组结构而言是表征变压器高压对低压及地、低压对高压及地、高压和低压对地等绝缘在直流电压作用下的特性。

它与上述绝缘结构在直流电压作用下所产生的充电电流、吸收电流和泄漏电流有关。

变压器的绝缘结构及产这三种电流的等效电路如图2—6所示。

图2—6 绝缘介质的等效电路U-一外施直流电压；C1一等值几何电容；C、R一表征不均匀程度和脏污等的等值电容、电阻；Rl 一绝缘电阻；iC1－电电流；iCR一吸收电流；iRi一泄漏电流；i一总电流(1)充电电流是当直流电压加到被试晶上时，对绝缘结构的几何电容进行充电形成的电流，其值决定于两极之间的几何尺寸和结构形式，并随施加电压的时间衰减很快。

当去掉直流电压时相反的放电电流。

电路中便会产生与充电电流极性(2)吸收电流是当直流电压加到被试品上时，绝缘介质的原子核与电子负荷的中心产生偏移，或偶极于缓慢转动并调整其排列方向等而产生的电流，此电流随施加电压的时间衰减较慢。

(3)泄漏电流是当直流电压加到被试品上时，绝缘内部或表面移动的带电粒子、离子和自由电子形成的电流，此电流与施加电压的时间无关，而只决定于施加的直流电压的大小。

总电流为上述三种电流的合成电流。

几种电流的时间特性曲线如图2—7所示。

图2—7直流电压作用下绝缘介质中的等值电流i－总电流；i1－吸收电流；i2充电电流；i3泄漏电流变压器的绝缘电阻是表征同一直流电压下，不同加压时间所呈现的绝缘特性变化。

绝缘电阻的变化决定于电流i的变化，它直接与施加直流电压的时间有关，一般均统一规定绝缘电阻的测定时间为一分钟。

因为，对于中小型变压器，绝缘电阻值一分钟即可基本稳定；对于大型变压器则需要较长时间才能稳定。

（2）写出试品的吸收比3分；
（3）试验报告与实操记录数据必须相一致3分。
8
6、给出试验结论。
2
11
考评员提（满分10分）
提问与绝缘电阻、吸收比试验相关的问题，考评员酌情给分（不占用实操时间）
10
考评员签字
3、现场就地操作演示；
4、注意安全，操作过程符合安全规程；
5、编写试验报告。
6、实操时间不能超过30 min，试验报告时间20 min，实操试验提前完成的，其节省的时间可加到试验报告的编写时间里。
工具、材料、设备、场地
1、被试品：110kV变压器1台；
2、数显式兆欧表1台；
3、接地线；
4、电工工具和试验用接线及接线钩叉、鳄鱼夹等；
3
2
变压器及仪器仪表铭牌参数抄录
（满分7分）
1、对与试验有关的变压器铭牌参数进行抄录
2
2、选择合适的仪器仪表，并抄录仪器仪表参数、编号、厂家等
2
3、检查仪器仪表合格证是否在有效期内并向考评员汇报
2
4、向考评员索取历年试验数据
1
3
变压器外绝缘清擦
（满分2分）
至少要有清擦意识或向考评员口述示意
2
4
温、湿度计的放置（满分4分）
2
2、接好试品，选好试验电压，对被试品进行试验。
6
3、试验过程中注意仪器的电压、电流显示，并留意被试品有无异常声响。
5
4、正确记录仪器显示数值。
4
5、读取数据后，将仪器启动电源关闭，拉开电源刀闸，拔出仪器电源插头。
3
6、用放电棒对被试品放电、挂地线。
3
8
试验数据记录
（满分3分）
准确记录试验时间、试验地点、温度、湿度、油温及试验数据

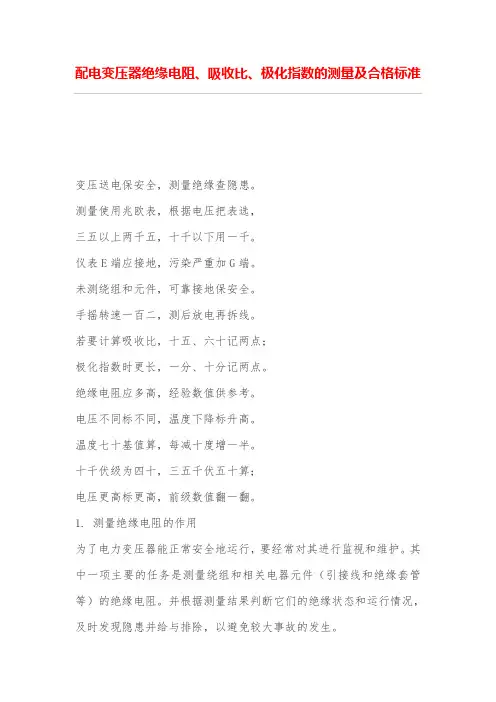

变压器绝缘电阻、吸收比、极化指数的检测绝缘电阻试验是对变压器主绝缘性能的试验，吸收比和极化指数能够反映变压器绝缘受潮问题，是变压器诊断受潮故障的重要手段。

标签：绝缘电阻；吸收比和极化指数绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等因素影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，主变压器能否投运的主要参考数据之一。

一、变压器绝缘电阻试验类型电力变压器的绝缘电阻试验：中小型变压器一般采用测量一分钟的直流电阻值即可；大型变压器采用测量吸收比值即：R60 / R15来判断；对特大型变压器，则应采用极化指数（R600 / R60）的测定来判断变压器的绝缘。

吸收比的测量可以反映变压器是否受潮，但特大型变压器往往会出现绝缘电阻绝对值较大时，吸收比反而偏小。

采用极化指数的测量，有助于正确判断上述所遇到的问题。

为了比较不同温度下的绝缘电阻值，GB / T6451——1999国家标准夫定了不同温度t下测量的绝缘电阻值R60换算到标准温度（20℃）时的换算公式当t20℃R20 = A Rt式中A为换算系数，具体见下表绝缘电阻换算系数表温度差℃5 10 15 20 25 30 35 40 45 50 55 60系数 A 1.2 1.5 1.8 2.3 2.8 3.4 4.1 5.1 6.2 7.5 9.2 11.2DL / T596—1996规程规定吸收比（10～30℃）不低于1.3和极化指数不低于1.5，且对吸收比和极化指数不进行温度换算。

在判断时，新的预试规程规定：吸收比与极化指数中任一項，达到上述要求，均应为符合标准。

美国按极化指数判断变压器绝缘状况的参考标准如下：美国“变压器维护指南”推荐参考标准表变压器绝缘状态极化指数良好>2较好 1.25～2一般 1.1～1.25不良1～1.1危险<1二、变压器绝缘电阻的度验方法测量部位1、二绕组变压器，应分别测量：高压绕组对低压绕组及地；低压绕组对高压绕组及地；高、低绕组对地。

兆欧表的型式


绝缘电阻表（兆欧表）按电源型式通 常可分为发电机型和整流电源型两大类。 发电机型一般为手摇直流发电机或交流 发电机经倍压整流后输出直流电压作为 电源的机型。
如何选择绝缘电阻表的电压和量程

测量绝缘电阻一般使用绝缘电阻表，绝缘电 阻表的输出电压通常有250V、500V、1000V、 2500V、5000V和10000V等多种 。也有可连 续改变输出电压的。
绝缘电阻及吸收比测试步骤
1、 断开被试品的电源，拆除或断开对外的一切 连线，将被试品接地放电。对电容量较大者(如发 电机、电缆、大中型变压器和电容器等)，应充分 放电(5min)。放电时应用绝缘棒等工具进行，不 得用手碰触放电导线。 2、用干燥清洁柔软的布擦去被试品外绝缘表面的 脏污，必要时用适当的清洁剂洗净。 3、 使用前应检查指针指“0”与“∞”的位置是否 准确，检查方法是“L”、“E”两端子开路，将表 放平，摇动手柄至120r／min，指针应指在“∞” 位置上；然后，将“L”、“E”短路，轻摇手柄， 指针应指在“0”位置上。

绝缘电阻测试结果的分析判断


将不同温度下的绝缘电阻值换算到同一 温度可用口诀“升十减半，减十翻倍， 良好乘以一点五 ”与上一次试验结果相 比应无明显变化，一般不低于上次值的 70％。 在10℃一30℃范围内，吸收比应不 小于1.3；极化指数应不小于1.5。吸收 比和极化指数不须进行温度换算。
晋城地区供电所2月培训计划之—变压 器绝缘电阻测量
绝缘电阻
绝缘电阻是电气设备绝缘层在直流电压作 用下呈现的电阻值。 测量电气设备的绝缘电阻，是检查电气设 备绝缘状态最简便和最基本的方法。在现场 普遍用兆欧表测量绝缘电阻。绝缘电阻值的 大小常能灵敏地反应绝缘情况，能有效地发 现设备局部或整体受潮和脏污，以及绝缘击 穿和严重过热老化等缺陷。

10kV配电变压器接地电阻测试及分析方案设计前言在电网系统中，配电变压器是十分重要的设备，将关系到电网能否稳定运行。

但就实际情况来看，由于接地电阻阻值过大，配电变压器会出现设备烧毁的情况，因此相关人员还应加强配电变压器接地电阻测量工作的开展，从而准时发觉接地电阻阻值过大的问题，并采取合理措施降低接地电阻阻值。

接地电阻就是用来衡量接地状态是否良好的一个重要参数，是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。

接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。

接地电阻的概念只适用于小型接地网；随着接地网占地面积的加大以及土壤电阻率的降低，接地阻抗中感性重量的作用越来越大，大型地网应采纳接地阻抗设计。

摘要在配电变压器安装、使用的过程中，还应幸免接地电阻阻值过大，以免出现设备烧毁和人员触电等事故。

基于这种认识，配电变压器接地电阻对供电设备的正常使用影响巨大，若在供电设备的运行过程中，接地电阻值超过正常的范围，会烧毁供电设备及对人员的生命财产安全带来巨大的威胁，所以对于10kV配电变压器接地电阻测试是至关重要的，并且制定了相关的电变压器接地电阻测试的方案。

本设计是10kV配电变压器接地电阻的测试，从接地电阻的背景对接地电阻进行多方面分析，同时介绍了接地电阻的基本测量方法，同时进行了误差分析, 总结了接地电阻工程测量中的误差来源及消除方法, 并根据测试过程提出了相关的注意事项。

[关键词]配电变压器；接地电阻；测量；注意事项目录前言 (1)摘要 (2)第1章绪言 (5)1.1背景现状 (5)1.2设计目的 (5)第2章 10kV配电变压器接地电阻测试任务 (6)2.1任务描述 (6)2.2任务要求 (6)第3章信息咨询 (7)3.1接地电阻 (7)3.2接地电阻的规范要求 (8)3.3变压器接地电阻过大的危害 (9)3.4变压器接地电阻测试方法 (10)3.5变压器接地电阻测试注意事项 (10)第4章制定10kV配电变压器接地电阻测试打算 (12)4.1测试进度打算 (12)4.2测试必备工具 (12)4.4测试实施步骤 (12)第5 章实施10kV配电变压器接地电阻测试打算 (14)5.1前期准备 (14)5.2测试设备和方法 (14)5.3长沙西站变电站10kV配电变压器接地电阻测试实施 (15)5.4长沙西站变电站10kV配电变压器接地电阻测试结果以及分析 (17)第6 章过程检查与控制 (18)6.1配电变压器接地电阻阻值过大问题 (18)6.2 10kv配电变压器接地电阻测试注意事项 (18)6.3配电变压器接地电阻过高预防措施 (19)第7 章技术总结 (21)7.1 接地电阻测量仪器的概述 (21)7.2 测试接地电阻中常见的问题的解决方法 (22)7.3 配电变压器接地电阻的测量与注意事项的重要意义 (22)致谢 (24)参考文献 (25)第1章绪言1.1背景现状配电变压器接地电阻是电网系统的重要组成部分，当接地电阻值超过正常范围时会对供电设备产生不利的影响，会导致供电设备的损坏以及人员生命财产的伤亡与损失，因此，加强对配电变压器接地电阻的测量，对于提高变压器系统的安全性与可靠性具有重要的意义，选择变压器中性点接地方式会牵涉到很多电力系统相关的技术性问题，当前，主要存在的变压器中性点接地方式有中性点不接地、中心点经消弧线圈接地、中性点经高电阻接地等，实际中，选择什么种类的接地方式是根据实际情况而定。
