绝缘电阻测试仪及兆欧表的组成和选用标准

兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。

最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。

一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。

常见的有0—500 MQ, 0—2 500 M Q等。

兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。

见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104血以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。

220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。

实际测量时，一般可按上表所举实例选用。

1.2电阻量程范围的选择。

兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。

2 •使用前的检查。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。

即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“咐置；然后再将“ L” “ E”路，缓慢摇动手把观察指针是否在“ O位置。

如不符合要求应对其检修后再使用。

2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

以下为绝缘电阻的测试和标准，随小编一起来了解一下吧：（一）试验设备1、测试电机绕组的绝缘，采用兆欧表，其规格应根据被测绕组在电机上的额定工作电压来选定。

选定原则按（表1-1）（表1-1）兆欧表选定表绕组额定电压（V）≤36 ＞36~500 ＞500~3000 ＞兆欧表规格（V）250 500 1000 25002、测量埋置在绕组内的测温元件或其他特殊器件时，一般采用不高于250V的兆欧表。

3、兆欧表的使用方法：兆欧表转速应保持在120r/min左右，在表针稳定后读数。

准备停测，先拆下表线，后停止转动。

测后放电时间不少于兆欧表转动时间。

兆欧表端扭三个（1）线路端扭（L）----接被测绕组。

（2）接地端扭（E）-----接机壳及不试绕组。

（3）保护端扭（G）-----接被测物的中间层。

使用兆欧表要轻拿轻放。

测试标准：按中国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：R≥UN÷{1000+PN÷100} (兆欧)式中：R—电机绝缘电阻（兆欧）UN---电机额定电压（V）PN---电机的额定功率（KW）按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。

在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5式中：RMC----冷态电阻考核值（兆欧）t----测量时绕组的温度（℃）u----绕组额定电压（V）.绝缘检验：绝缘检验是所有电气设备通电以前必须完成的工作。

对于检测中所使用的仪器，目前一般采用兆欧表。

大致遵守的原则是：额定电压36V 以下的设备，使用100~250V 兆欧表测量；额定电压在36V~500V 的设备，500V 兆欧表测量；用额定电压在500V~1000V 的设备，用1000V 兆欧表测量；额定电压在1000V 以上的设备，用2500V 兆欧表测量。

绝缘电阻表（兆欧表2500V）
一、特性
数字式绝缘电阻表又名兆欧表、高压绝缘电阻测试仪，用于绝缘电阻的测试。

本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。

同时还具备测量直流电压交流电压吸收比和极化指数功能。

整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。

而且具有防震、防尘、防潮结构，适应恶劣工作环境，是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

数字绝缘电阻表由中大规模集成电路组成。

本表输出功率大，输出电压等级多（有5个电压等级）。

额定绝缘测试电压范围100～2500V,绝缘电阻测量范围0.01MΩ～200GΩ。

直流电压测量范围0～1000V,交流电压测量范围0～750V。

二、量程及技术规格
电池电压电池电压不足，显示低电符号“”
自动关机仪表无操作约15分钟后关机
绝缘电阻≥50MΩ (1000V)
耐压AC3kV/50Hz 1min
工作温度和湿度－10℃～+50℃＜85%RH
贮存温度和湿度－15℃～+55℃＜90%RH
适合安规IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT
Ⅲ 300V
三、装箱单
仪表1台
高压测试线3条（红色,黑色,绿色各一条）
电池 1.5V碱性电池6节
说明书、保用证1套
仪表箱1个。

绝缘电阻表的电压标准电气规范绝缘电阻的检测标准是每千伏电压绝缘电阻不低于1兆欧姆。

1兆欧=1000000欧姆。

也就是说每1伏电压1000欧姆电阻以上为绝缘合格标准。

这个标准的真正含义是保证泄漏电流不大于1mA。

这个泄漏电流也就是有可能流经人体的电流。

因为1mA以内的电流是人体能够承受的。

1000伏/1000000欧姆=1mA. 举例：220v火线和大地之间电压为220v，那么根据以上原则绝缘达到0.22兆欧为合格。

但是为了防止测量误差，规定220V的绝缘必须达到0.5兆欧以上。

这是强制规定。

以上所说的绝缘数值都是指合格的兆欧表读数。

低压设备用500v以下的摇表，高压设备用1000v以上的摇表。

电阻表电压多少伏？绝缘电阻表也称为绝缘电阻测试仪，用于电力系统中，高低压电气设备的绝缘性检查，绝缘电阻表根据试验对象的不同，绝缘电阻表输出电压分为100V，500V，1000V，2500V，5000V，10kv，15kv和20kv，那么，在购买绝缘电阻表时，我们该如何选择呢？为此，鼎升电力提供一些选择绝缘电阻表的经验，仅供参考！如何选择绝缘电阻表500v以下的低压电气设备，如果必须要测量绝缘电阻，建议使用250V 及以上的绝缘电阻表，推荐型号：DMG2670数字兆欧表，质量稳定，简单耐用；10kv以下的电气设备回路的绝缘电阻，建议使用2500V，100000MΩ以上的绝缘电阻测量，推荐型号：DC2010智能双显绝缘电阻测试仪，档位多，兼顾性好，主推畅销产品。

10kv以上的电气设备回路的绝缘电阻，建议使用2500V，100000MΩ以上的绝缘电阻测量，同时，测量吸收比和极化指数，推荐型号：DC2533高压绝缘电阻表，测量精度高，便携性能好！绝缘电阻表的用途是测试线路或电气设备的绝缘状况。

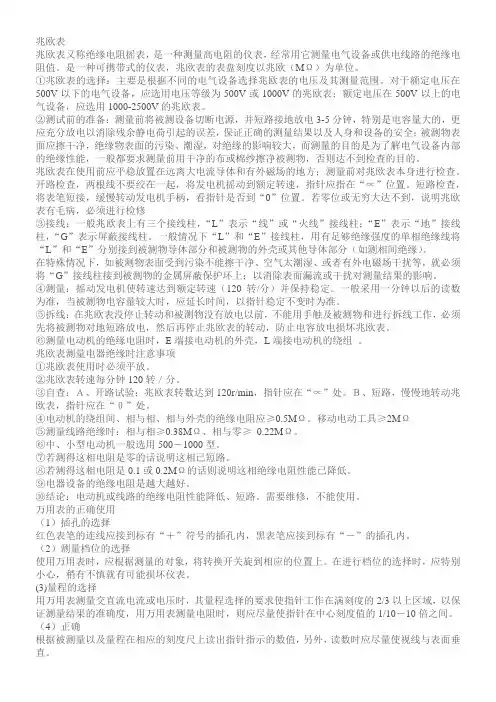

使用方法及注意事项如下：(1)首先选用与被测元件电压等级相适应的绝缘电阻表，对于500V及以下的线路或电气设备，应使用500V或1000V的绝缘电阻表。

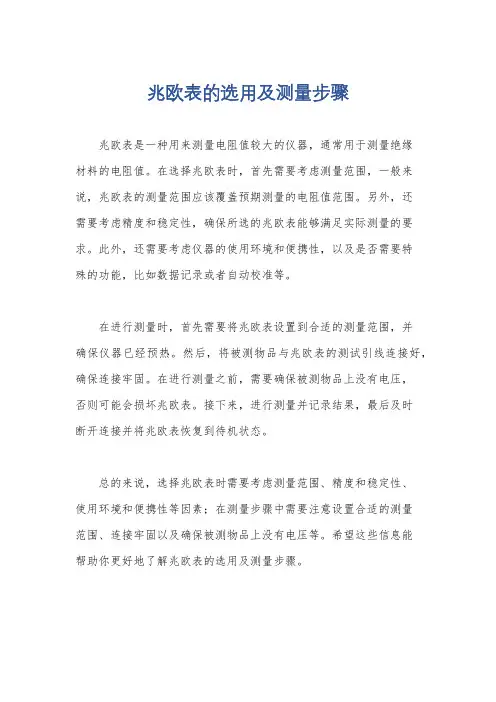

兆欧表的选用及测量步骤
兆欧表是一种用来测量电阻值较大的仪器，通常用于测量绝缘
材料的电阻值。

在选择兆欧表时，首先需要考虑测量范围，一般来说，兆欧表的测量范围应该覆盖预期测量的电阻值范围。

另外，还
需要考虑精度和稳定性，确保所选的兆欧表能够满足实际测量的要求。

此外，还需要考虑仪器的使用环境和便携性，以及是否需要特
殊的功能，比如数据记录或者自动校准等。

在进行测量时，首先需要将兆欧表设置到合适的测量范围，并
确保仪器已经预热。

然后，将被测物品与兆欧表的测试引线连接好，确保连接牢固。

在进行测量之前，需要确保被测物品上没有电压，
否则可能会损坏兆欧表。

接下来，进行测量并记录结果，最后及时
断开连接并将兆欧表恢复到待机状态。

总的来说，选择兆欧表时需要考虑测量范围、精度和稳定性、
使用环境和便携性等因素；在测量步骤中需要注意设置合适的测量
范围、连接牢固以及确保被测物品上没有电压等。

希望这些信息能
帮助你更好地了解兆欧表的选用及测量步骤。

绝缘电阻测量标准
一、绝缘电阻测量标准概述
绝缘电阻测量标准是评估电气设备绝缘性能的重要方法之一。

通过测量绝缘电阻值，可以判断电气设备在承受电压时的绝缘性能，以及设备在运行过程中的稳定性和安全性。

本标准规定了绝缘电阻测量的基本原理、测量仪器、测量方法、测量步骤、判定标准以及测量结果分析等。

二、测量原理
绝缘电阻测量是基于电介质在施加电压下的电流特性。

当电压作用于电介质时，电流会通过电介质，产生泄漏电流。

泄漏电流的大小与电介质的绝缘性能有关。

因此，通过测量泄漏电流可以评估电介质的绝缘性能。

三、测量仪器
绝缘电阻测量仪器通常采用兆欧表（Megger）。

兆欧表是一种高压直流电源与电流表组合而成的仪表，可以测量绝缘电阻并显示泄漏电流的大小。

根据被测设备的工作电压和测量范围，选择合适的兆欧表。

四、测量方法
1.分别测量设备的导体与地之间的绝缘电阻（A-E）、导体与导体之间的绝缘
电阻（B-C）以及导体与另一接地导体之间的绝缘电阻（C-E）。

2.对于电机、变压器等具有绕组的设备，应分别测量各绕组之间的绝缘电阻。

3.对于大型设备或高空作业，应采用辅助接地棒或导线将兆欧表的接地端子
连接到设备的外壳或大地。

4.测试前应将被测设备断电，并进行外观检查，确保无损坏和污垢。

5.将兆欧表与被测设备正确连接，并按照兆欧表的说明书进行操作。

6.读取绝缘电阻值并记录。

7.将测试结果与判定标准进行比较，评估设备的绝缘性能。

8.对于不合格的设备，应进行维修或更换。

9.测试完成后，应将测试结果整理成报告并存档。

兆欧表的选择及操作注意事项
什么是兆欧表？
兆欧表也称为绝缘电阻测试仪，是一种用于测量绝缘电阻和绝缘质量的电气测试仪器。

在电力、电气、铁路、电信等行业中被广泛应用。

兆欧表的种类
兆欧表按照测量电压分为以下几种：
1.直流兆欧表：通常用于绝缘材料和电绝缘体的绝缘测试。

2.交流兆欧表：主要用于发电机测量绝缘电阻及高压缆线和电力设备的
绝缘测试。

3.数字兆欧表：采用微处理器和数字技术进行测试，可以实现自动测量
和记录测试数据，提高测试效率。

如何选择兆欧表
在选择兆欧表时应根据具体需求选择适合的仪器。

以下是一些具体的建议：
1.测量范围：应根据被测物品的特点，选择测量范围适合的仪器。

2.测量电压：应根据被测物品的特点，选用适合的测量电压。

3.精度：精度越高，测试结果越准确。

4.质量：选择有品牌信誉和高性价比的产品。

兆欧表的使用注意事项
1.使用前应先查看使用说明书，并进行熟悉操作。

2.测试前应先将被测物与地线连接，确保测试安全可靠。

3.测试时，应根据被测物性质选择合适的测量电压。

4.测试结束后应断开电源，并恢复仪器到初始状态。

5.定时对仪器进行检修和维护，确保仪器正常工作。

总结
兆欧表是电气测试中不可缺少的仪器。

在选择和使用过程中，必须注意准确、安全、方便快捷。

秉承科学严谨、安全、追求卓越的态度，才能更好的进行绝缘检测工作。

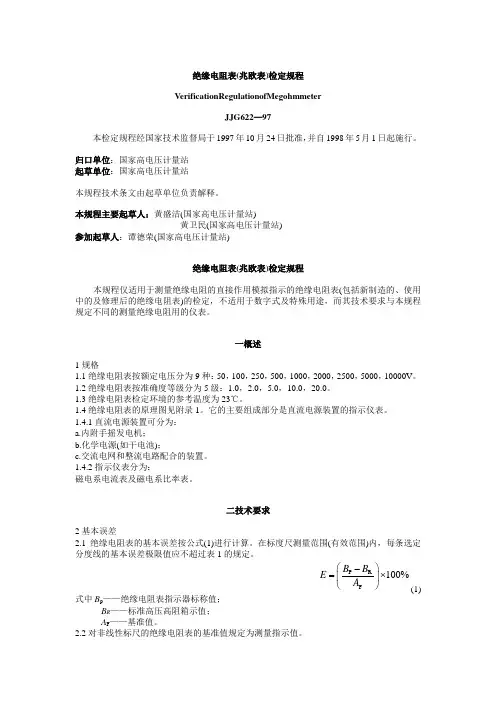

绝缘电阻表(兆欧表)检定规程VerificationRegulationofMegohmmeterJJG622—97本检定规程经国家技术监督局于1997年10月24日批准，并自1998年5月1日起施行。

归口单位：国家高电压计量站起草单位：国家高电压计量站本规程技术条文由起草单位负责解释。

本规程主要起草人：黄盛洁(国家高电压计量站)黄卫民(国家高电压计量站)参加起草人：谭德荣(国家高电压计量站)绝缘电阻表(兆欧表)检定规程本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定，不适用于数字式及特殊用途，而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。

一概述1规格1.1绝缘电阻表按额定电压分为9种：50，100，250，500，1000，2000，2500，5000，10000V 。

1.2绝缘电阻表按准确度等级分为5级：1.0，2.0，5.0，10.0，20.0。

1.3绝缘电阻表检定环境的参考温度为23℃。

1.4绝缘电阻表的原理图见附录1。

它的主要组成部分是直流电源装置的指示仪表。

1.4.1直流电源装置可分为：a.内附手摇发电机；b.化学电源(如干电池)；c.交流电网和整流电路配合的装置。

1.4.2指示仪表分为：磁电系电流表及磁电系比率表。

二技术要求2基本误差2.1绝缘电阻表的基本误差按公式(1)进行计算。

在标度尺测量范围(有效范围)内，每条选定分度线的基本误差极限值应不超过表1的规定。

(1)式中B p ——绝缘电阻表指示器标称值；B R ——标准高压高阻箱示值；A F ——基准值。

2.2对非线性标尺的绝缘电阻表的基准值规定为测量指示值。

PR F100%B B E A ⎛⎫-=⨯ ⎪⎝⎭2.3对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ，Ⅱ，Ⅲ)，如图1所示。

图1绝缘电阻表量程区段2.4Ⅱ区段长度由厂家提出，但不得小于标尺全长的50％。
