绝缘电阻的测试和标准 2

怎样测电动机的绝缘电阻及合格标准一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。

使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。

对1000伏以上电压的电动机用2500伏兆欧表测量。

不能用1000伏兆欧表测量测量220V，380V的电机。

电机的绝缘等级一般是要把电机的电压和功率等因素都考虑进去的。

220V、380V电机的耐压远小于1000V，用1000V绝缘电阻表会使电机的线圈老化——影响寿命或烧毁电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0. 5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0. 5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。

电动机绝缘电阻测量步骤如下：如果是三相交流电机，测量电机三相绕组的相间和对地的绝缘电阻。

如果是直流电机，测量电机电枢绕组对地，串激绕组对地，他激绕组对地，串激绕组对他激绕组。

按被测电机电压等级选择相应的摇表。

测量步骤:---断开电源---对地放电---如果是三相交流电机打开中心点（如果可以）---如果是直流电机，提起电刷。

---用摇表分别检测相间和对地绝缘电阻（1）将电动机接线盒内6个端头的联片拆开。

（2）把兆欧放平，先不接线，摇动兆欧表。

表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。

（3）测量电动机三相绕组之间的电阻。

将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。

（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。

但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。

绝缘电阻测试介绍及相关行业标准绝缘电阻测试简介绝缘电阻测试目的绝缘测试的目的在于检查测试样品的绝缘状况，绝缘电阻随绝缘厚度成正比变化，而随导体表面积反比变化。

绝缘电阻测试原理绝缘电阻是施加于测试样品的直流电压除以某一时刻全部合成电流的商。

总的合成电流（I T）是4个不同电流的和：表面泄漏电流（IL）、几何电容电流（IC）、电导电流（IG）和吸收电流（IA）。

绝缘电阻测试行业标准国家标准GB3859.1-93-T 半导体变流器基本要求的规定一般要求（a）绝缘试验可用交流电压或用直流进行，由制造厂选择；（b）对3.6—36kV中等电压等级的变流器，当装置不经过变流变压器而直接与交流电网相连接时，除进行交流试验外，如有必要，还应进行电压冲击试验；（c）变流器的一个主端子与机柜连接时，绝缘试验在机柜与另外没有与之作金属连接的端子之间进行；（d）变流装置的主端子以及所有半导体器件的阳极、阴极和门极端子应彼此相互短接；（e）印刷电路板和多接头组件，在进行绝缘试验时可以拔下、断开，或用标准样件代替。

但是，如果辅助装置（例如辅助变压器、脉冲变压器、测量设备等）绝缘破坏时，可能有电压通至未与机壳连接的人体易接近部分，或者可能有高压侧电位导至低压侧时，以及可能引起故障跳闸时，则辅助装置与主电路之间的连接不应断开，并与主电路一起承受同样的耐压试验；（f）主电路的开关装置和控制设备应闭合或旁路。

不与主电路金属连接的辅助设备，在进行装在同一机柜内的绝缘试验时应与机壳连接。

在进行绝缘试验时，如果部件的外壳时用绝缘材料制造，则应以金属箔将其包封，但若因部件的绝缘外壳太大而不能完全包封时，可以只把与保护有关的关键部位用金属箔复盖，在进行试验时即把金属箔当作外壳；（g）在进行交流电压试验时，可以使用额定频率或15—100Hz的任何频率作为试验电压的频率。

在进行部件分开安装及装在同一机柜内的绝缘试验时，试验电压应以不小于10S 的时间上升至全值，或以规定值的0.5标幺值位起点，用最大以全值的0.05标幺值分级上升到全值。

电缆绝缘电阻值不应小于10mΩ 参考标准在电力工程中，电缆绝缘电阻是一个非常重要的参数，它直接关系到电缆的安全可靠运行。

在一般情况下，电缆绝缘电阻值不应小于10mΩ是一个被广泛接受的参考标准。

那么，为什么要设置这个标准？这个标准又是如何得到的？让我们一起深入探讨一下。

1. 电缆绝缘电阻值为什么不应小于10mΩ？在电气设备和电气线路中，电缆绝缘电阻是指在一个特定时间内，电缆绝缘材料所固有的电阻。

它的重要性在于，良好的绝缘电阻可以有效防止漏电流，避免电气设备和线路发生漏电，从而保障了电气设备和线路的安全运行。

而10mΩ这个数值则是根据长期工程实践和经验总结得出的，低于这个数值会增加漏电的风险，可能导致电击、火灾等安全事故的发生。

电缆绝缘电阻值不应小于10mΩ成为了一个必要的标准。

2. 电缆绝缘电阻值参考标准的制定依据关于电缆绝缘电阻值的标准制定，主要依据以下几个方面：- 国家标准和行业标准：国家和行业都针对电气设备和线路的绝缘电阻值制定了相应的标准，其中就包括了电缆绝缘电阻值的参考范围。

- 工程实践经验：在实际工程建设和维护中，对于电缆绝缘电阻值的取值也进行了总结和归纳，形成了一定的行业经验。

- 安全性考量：考虑到电缆绝缘电阻值与电气安全直接相关，为了保障人身和设备的安全，10mΩ作为下限是一个合理的选择。

3. 电缆绝缘电阻值的测试方法在实际工程中，为了验证电缆绝缘电阻值是否符合标准要求，需要进行相应的测试。

通常采用的测试方法包括：- 绝缘电阻测试仪：通过对电缆两端施加一定的电压，利用测试仪器测量其绝缘电阻值。

- 绝缘电阻测试仪配备的模拟万用表用于测量线圈或绝缘体的同轴电阻。

- 继电器保护系统中测试电缆绝缘电阻值，包含其余短路继电保护系统用计算绝缘电阻。

4. 电缆绝缘电阻值标准的进一步讨论除了10mΩ的下限，电缆绝缘电阻值的标准还涉及到一些细节问题和特殊情况，比如：- 不同类型电缆材料和结构对绝缘电阻值的影响；- 不同环境条件下绝缘电阻值的变化规律；- 对于特殊需求和特殊场景下的电缆绝缘电阻值可能需要作出特殊规定。

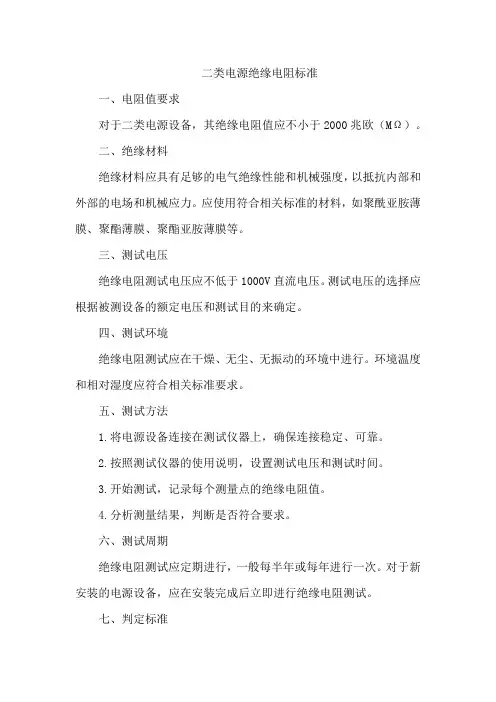

二类电源绝缘电阻标准
一、电阻值要求
对于二类电源设备，其绝缘电阻值应不小于2000兆欧（MΩ）。

二、绝缘材料
绝缘材料应具有足够的电气绝缘性能和机械强度，以抵抗内部和外部的电场和机械应力。

应使用符合相关标准的材料，如聚酰亚胺薄膜、聚酯薄膜、聚酯亚胺薄膜等。

三、测试电压
绝缘电阻测试电压应不低于1000V直流电压。

测试电压的选择应根据被测设备的额定电压和测试目的来确定。

四、测试环境
绝缘电阻测试应在干燥、无尘、无振动的环境中进行。

环境温度和相对湿度应符合相关标准要求。

五、测试方法
1.将电源设备连接在测试仪器上，确保连接稳定、可靠。

2.按照测试仪器的使用说明，设置测试电压和测试时间。

3.开始测试，记录每个测量点的绝缘电阻值。

4.分析测量结果，判断是否符合要求。

六、测试周期
绝缘电阻测试应定期进行，一般每半年或每年进行一次。

对于新安装的电源设备，应在安装完成后立即进行绝缘电阻测试。

七、判定标准
1.绝缘电阻值大于等于2000兆欧（MΩ），判定为合格。

2.绝缘电阻值小于2000兆欧（MΩ），判定为不合格。

八、维护措施
1.对于不合格的电源设备，应立即停止使用，并进行维修或更换部件。

2.对于长期未使用的电源设备，应在使用前进行绝缘电阻测试，以确保其电气性能正常。

3.在日常使用中，应定期检查电源设备的外观和功能，确保其正常运转。

同时，应保持设备的清洁和干燥，防止灰尘和湿气对设备造成损害。

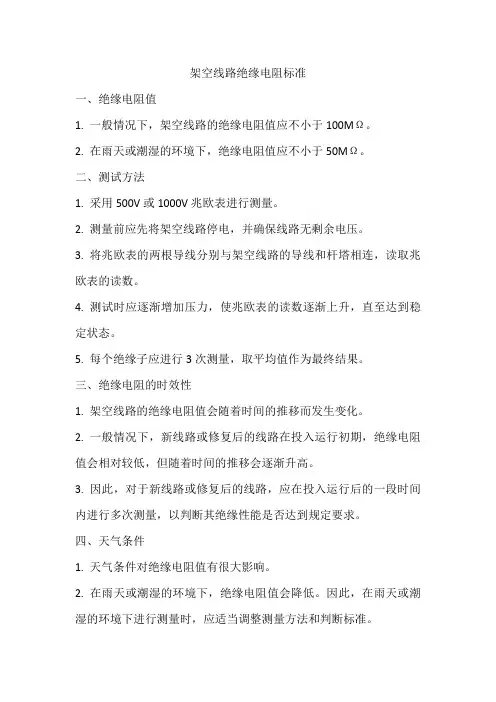

架空线路绝缘电阻标准一、绝缘电阻值1. 一般情况下，架空线路的绝缘电阻值应不小于100MΩ。

2. 在雨天或潮湿的环境下，绝缘电阻值应不小于50MΩ。

二、测试方法1. 采用500V或1000V兆欧表进行测量。

2. 测量前应先将架空线路停电，并确保线路无剩余电压。

3. 将兆欧表的两根导线分别与架空线路的导线和杆塔相连，读取兆欧表的读数。

4. 测试时应逐渐增加压力，使兆欧表的读数逐渐上升，直至达到稳定状态。

5. 每个绝缘子应进行3次测量，取平均值作为最终结果。

三、绝缘电阻的时效性1. 架空线路的绝缘电阻值会随着时间的推移而发生变化。

2. 一般情况下，新线路或修复后的线路在投入运行初期，绝缘电阻值会相对较低，但随着时间的推移会逐渐升高。

3. 因此，对于新线路或修复后的线路，应在投入运行后的一段时间内进行多次测量，以判断其绝缘性能是否达到规定要求。

四、天气条件1. 天气条件对绝缘电阻值有很大影响。

2. 在雨天或潮湿的环境下，绝缘电阻值会降低。

因此，在雨天或潮湿的环境下进行测量时，应适当调整测量方法和判断标准。

3. 在风力较大或温度较高的环境下，绝缘电阻值可能会受到影响。

因此，在风力较大或温度较高的环境下进行测量时，应注意观察测量结果的变化趋势。

五、污秽处理1. 污秽对架空线路的绝缘性能有很大的影响。

2. 对于污秽严重的线路，应及时进行清扫或更换绝缘子。

清扫时应使用合格的清洁剂和擦拭材料，并按照规定的操作方法进行。

更换绝缘子时应选用符合要求的新品，并确保安装质量。

3. 在污秽处理后，应对架空线路的绝缘电阻值进行重新测量，以确认其是否达到规定要求。

六、异常情况处理1. 当发现架空线路的绝缘电阻值低于规定要求时，应及时采取措施进行处理。

2. 可通过增加绝缘子的数量、更换不良绝缘子、调整导线高度等方式提高架空线路的绝缘性能。

3. 在处理异常情况时，应采取必要的安全措施和技术措施，确保人身安全和设备安全。

4. 处理完毕后应对架空线路的绝缘电阻值进行重新测量，以确保其达到规定要求。

绝缘电阻的测试⽅法及注意事项1什么是绝缘表？测量绝缘电阻的仪器是绝缘电阻表，俗称摇表。

绝缘电阻表的出线有三个端⼦：电压出线端⼦（标以“线”字）、接线端⼦（标以“地”字）和屏蔽端⼦。

绝缘电阻表内⼩发电机的电压有500、1000、2500V和5000V等⼏种。

在绝缘电阻表刻度盘上直接标出绝缘电阻的数值。

2测试绝缘电阻时应注意以下事项（1）实验前⾸先应将被试物的⼀切电源连线断开，并将被试设备短路接地，充分放电，然后拆除⼀切外部连线，⽅可进⾏试验。

（2）将被试物绝缘表⾯擦拭⼲净；如被试物内有可燃性⽓体应放尽，以免引起爆炸。

（3）根据被试物的电压等级选择适⽤的绝缘电阻表。

（4）试验⽤的引线绝缘不良会严重影响测试结果，必须引起注意。

（5）将绝缘电阻表安放在适当位置，有⽔平仪的兆欧表应调好⽔平。

（6）被试物出线接于绝缘电阻表的“线”（L）柱上，被试物的接地端应与绝缘电阻表的“地”（E）柱连接，并与接地⽹相连。

（7）⽤恒定速度摇动绝缘电阻表把⼿，尽量保持120r/min（8）绝缘电阻表针初始时指⽰较低，以后逐渐上升，待指⽰稳定后（如表针长时间不稳定可取1min），读取数值。

（9）试验结束时应先断开“线路”端⾄被试物的连线，然后才可停⽌绝缘电阻表，以免被试物电容电流倒冲⽽烧坏绝缘电阻表。

在试验电缆、电容器和⼤容量变压器时这⼀点尤其重要。

（10）试验结束后，被试物接地放电。

（11）在有感应电压的线路上（同杆架设的双回路或单回路与另⼀线路有平⾏段）测量绝缘时，必须将另⼀回线路同时停电，⽅可进⾏测试。

雷电时，严禁测量线路绝缘。

电压较⾼、线路较长的送电线路，即使附近没有平⾏的带电线路，由于静电积累，也有感应电压，如没有安全保障不可进⾏绝缘电阻测试。

（12）如果被试设备在户外很⾼的架构上（例如测试35KV以上的变流器绝缘电阻），使⽤的试验引线可能很长，这时要注意将试验引线固定好，以免试验时引线被风刮到邻近的带电设备上造成重⼤短路事故。

安规三项测试标准
安规三项测试包括绝缘电阻测试、耐压测试和泄漏电流测试，是确保电子产品安全的重要环节。

一、绝缘电阻测试
1. 目的：绝缘电阻测试的目的是检测产品绝缘性能是否符合标准要求，以保障使用者的人身安全。

2. 测试方法：在产品电源输入端与地之间施加一定电压，测量产品绝缘电阻值。

3. 测试标准：绝缘电阻值应大于规定值，如AC220V输入电压情况下，绝缘电阻值应大于2MΩ。

二、耐压测试
1. 目的：耐压测试的目的是检测产品在规定电压下的绝缘性能是否稳定，以避免因电压波动等原因对产品造成损害。

2. 测试方法：在产品电源输入端与地之间施加一定时间的交流或直流高压，观察产品是否出现击穿、闪络等现象。

3. 测试标准：在规定电压下，耐压测试过程中不应出现击穿、闪络等现象。

三、泄漏电流测试
1. 目的：泄漏电流测试的目的是检测产品在正常工作状态下的泄漏电流是否符合标准要求，以保障使用者的人身安全。

2. 测试方法：在产品外壳与地之间施加一定电压，测量产品泄漏电流值。

3. 测试标准：泄漏电流值应小于规定值，如AC220V输入电压情况下，泄漏电流值应小于5mA。

以上是安规三项测试的标准及方法，在进行测试时需严格遵守相关规定，以保证测试结果的准确性和可靠性。

绝缘电阻的测试和标准绝缘电阻是指电气设备或电气元件之间的绝缘材料所具有的阻碍电流通过的能力。

在电气工程中，绝缘电阻的测试是非常重要的，因为它直接关系到电气设备的安全可靠运行。

本文将介绍绝缘电阻的测试方法和相关标准，希望能对大家有所帮助。

首先，我们来看一下绝缘电阻测试的方法。

绝缘电阻测试可以通过直流或交流方式进行。

在直流方式下，一般使用万用表或绝缘电阻测试仪进行测试。

测试时，将被测设备的两端接入测试仪，然后进行电阻值的测量。

在交流方式下，一般使用绝缘电阻测试仪进行测试。

测试时，同样将被测设备的两端接入测试仪，然后进行电阻值的测量。

无论是直流还是交流方式，测试前都需要将被测设备的电气元件进行充分的放电处理，以确保测试结果的准确性。

其次，我们需要了解绝缘电阻测试的标准。

国际上对于绝缘电阻测试有一系列的标准，如IEC 60243-1、IEC 60156、GB/T 1695等。

这些标准主要规定了绝缘电阻测试的方法、测试环境、测试条件等内容。

在进行绝缘电阻测试时，需要严格按照相关标准的要求进行，以确保测试结果的准确性和可靠性。

此外，绝缘电阻测试还需要注意一些细节。

首先，测试时需要确保测试仪器的准确性和可靠性。

测试仪器需要定期校准和维护，以确保其测试结果的准确性。

其次，测试时需要注意测试环境的影响。

温度、湿度等环境因素都会对测试结果产生影响，因此需要在符合标准要求的环境条件下进行测试。

最后，测试后需要对测试结果进行合理的分析和处理。

对于测试结果异常或不合格的情况，需要及时进行排查和处理，以确保电气设备的安全可靠运行。

综上所述，绝缘电阻测试是电气工程中非常重要的一项测试工作。

通过本文的介绍，相信大家对于绝缘电阻测试的方法和标准有了更深入的了解。

在实际工作中，我们需要严格按照相关标准的要求进行测试，并注意测试中的各项细节，以确保测试结果的准确性和可靠性，为电气设备的安全可靠运行提供保障。

希望本文能对大家有所帮助，谢谢阅读！。

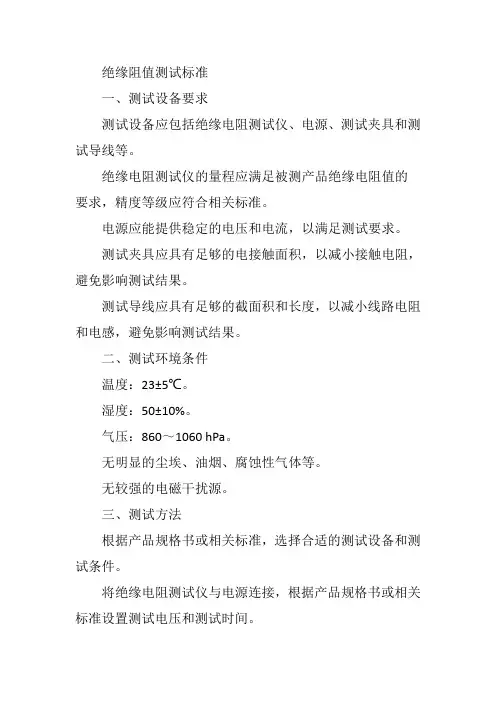

绝缘阻值测试标准一、测试设备要求测试设备应包括绝缘电阻测试仪、电源、测试夹具和测试导线等。

绝缘电阻测试仪的量程应满足被测产品绝缘电阻值的要求，精度等级应符合相关标准。

电源应能提供稳定的电压和电流，以满足测试要求。

测试夹具应具有足够的电接触面积，以减小接触电阻，避免影响测试结果。

测试导线应具有足够的截面积和长度，以减小线路电阻和电感，避免影响测试结果。

二、测试环境条件温度：23±5℃。

湿度：50±10%。

气压：860～1060 hPa。

无明显的尘埃、油烟、腐蚀性气体等。

无较强的电磁干扰源。

三、测试方法根据产品规格书或相关标准，选择合适的测试设备和测试条件。

将绝缘电阻测试仪与电源连接，根据产品规格书或相关标准设置测试电压和测试时间。

将待测产品置于测试夹具中，确保良好的电接触。

接通电源，开始测试，记录绝缘电阻值和测试时间。

对于不同电压等级的产品，应根据产品规格书或相关标准调整测试电压，并重新进行测试。

在不同温度下重复测试，以确定绝缘电阻值与温度的关系。

对同一批次的产品进行随机抽样测试，以评估生产过程的稳定性。

对不同批次的产品进行对比测试，以评估不同批次之间的差异。

对已维修的产品进行重新测试，以评估维修效果。

四、测试步骤检查测试设备是否准备就绪，包括绝缘电阻测试仪、电源、测试夹具和测试导线等。

根据产品规格书或相关标准设置测试电压和测试时间。

将待测产品置于测试夹具中，确保良好的电接触。

接通电源，开始测试，记录绝缘电阻值和测试时间。

分析测试数据，判断产品是否符合要求。

根据需要调整测试条件或重新进行测试。

记录完整的测试数据和结果分析报告。

对不合格产品进行处理或维修。

对合格产品进行标识和入库。

对测试设备和测试夹具进行清洁和维护。

填写完整的测试记录表和报告。

将测试记录表和报告归档保存。
