任务3：发电机的拆装与分解检测

实训三交流发电机的拆装与检测一、实训目的及要求1、熟悉交流发电机的结构；2、能够学会正确拆装交流发电机；3、掌握交流发电机各部零件及检测方法。

二、实训仪器设备1、交流发电机；2、常用拆装工具、万用表三、实训内容及操作步骤1.交流发电机的结构交流发电机由电刷、带轮、风扇、前后端盖、转子、定子等部件组成。

2、交流发电机的拆解1）拆下电刷罩盖，取下电刷组件；2）拧下前后端盖的连接螺栓，轻敲前后端盖，使前后端盖分离；4）从后端盖上拆下定子绕组端头，使定子总成与后端盖分离；5）拆下整流器总成；6）拆下皮带轮固定螺母，从转子上取下皮带轮、半圆键、风扇和前端盖；3.交流发电机的检查1）转子的检查①转子绕组的检查用万用表检测两滑环之间电阻，应与标准相符。

若阻值为“∞”，说明断路；若阻值过小，说明短路。

②滑环的检查A、滑环表面应平整光滑，若有轻微烧蚀，用“00”号砂布打磨；B、用尺测量集电环厚度，不能低于1.5mm，否则应更换。

2）定子的检查①定子绕组短路与断路的检查：用数字万用表的低电阻档位检测定子绕组三个接线端，两两相测。

正常值时阻值小于1Ω且相等。

阻值为“∞”，说明断路；阻值为零，说明短路，②定子绕组搭铁的检查：用数字万用表导通档测定子绕组接线端与铁心间的电阻，若表内发出响声，说明有绝缘不良故障；正常应指示“∞”。

3）整流器的检查①二极管好坏的检查将万用表的两测试棒接于二极管的两极测其电阻，再反接测一次，若电阻值一大（10kΩ）一小（8～10Ω），差异很大，说明二极管良好。

若两次测量阻值均为∞，则为断路；若两次测得阻值均为0，则为短路。

对焊接式整流二极管来说，只要有一只二极管损坏，则需更换该二极管所在的正或负整流板总成；若为压装结构，则只需更换故障二极管即可。

四、主要技术要求及注意事项1、一般12V发电机转子绕组电阻约为3.5～6Ω，24V的约为15～21Ω。

2、使用万用表检测时，应注意万用表型号和档位的选择。

发电机的拆装与检测一、实验目的：1．熟悉交流发电机的拆检。

2．掌握交流发电机各部件及总成的检查。

3．正确进行交流发电机的检测。

二、实验工具：汽车发电机×1、万用表×1、拆装工具箱×1、液压拉拔器×1三、发电机的结构：发电机主要由皮带轮，前端盖，转子，定子，后端盖，调节器组件，电刷，后盖组成。

四、发电机的工作原理：当外电路通过电刷使励磁绕组通电时，便产生磁场。

当转子旋转时，磁通交替地在定子绕组中变化，根据电磁感应原理，定子的三相绕组中便产生交变的感应电动势。

这就是交流发电机的发电原理。

由发动机拖动直流励磁的同步发电机转子，以转速n(rpm)旋转，三相定子绕阻便感应交流电势。

定子绕阻若接入用电负载，电机就有交流电能输出，经过发电机内部的整流桥将交流电转换成直流电从输出端子输出。

五、发电机的拆装：拆卸：1.拆下皮带轮；2.拧下B柱上的固定螺母并取下绝缘套管；3.拆下后端盖罩；4.拧下电刷架和调节器的固定螺丝，取下电刷架和调节器；5.拆卸整流器端座；6.用液压拉拔器拆下定子；7.从驱动端盖里取出转子。

安装：安装与拆卸顺序相反。

六、发电机的检测：机械方面：1.皮带轮：检测皮带轮是否变形，用千分表测量其圆度，测量结果为0.13mm。

2.轴承：转动轴承检查是否有摆动，松动，晃动。

检查结果正常。

3.碳刷：检查碳刷的磨损情况，检查结果为轻微磨损。

4.滑环：滑环表面平整光滑，无明显烧损，用千分表测得圆度分别为0.4和0.5Ω。

5.壳体：观察外观是否破损，检查结果正常。

电气方面：1.转子：用万用表的低电阻档检测两滑环之间的电阻。

若阻值为“∞”，则说明断路；若阻值过小，则说明短路。

一般阻值为5~21Ω，测量结果为3Ω。

2.线圈与轴的的绝缘情况：测量结果阻值为“∞”。

3.定子电阻：星形联结，万用表低电阻档一段连接定子的公共端，另一端分别连接定子三端，测量结果均为0.1Ω。

4.定子的绝缘情况：测量结果阻值为“∞”。

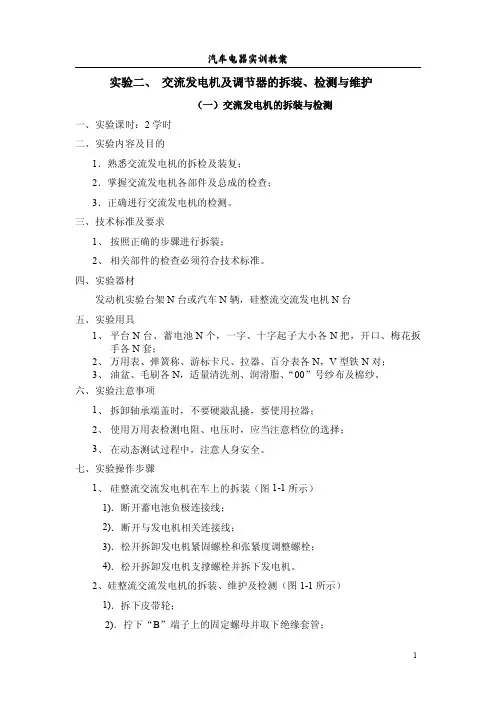

实验二、交流发电机及调节器的拆装、检测与维护（一）交流发电机的拆装与检测一、实验课时：2学时二、实验内容及目的1．熟悉交流发电机的拆检及装复；2．掌握交流发电机各部件及总成的检查；3．正确进行交流发电机的检测。

三、技术标准及要求1、按照正确的步骤进行拆装；2、相关部件的检查必须符合技术标准。

四、实验器材发动机实验台架N台或汽车N辆，硅整流交流发电机N台五、实验用具1、平台N台、蓄电池N个，一字、十字起子大小各N把，开口、梅花扳手各N套；2、万用表、弹簧称、游标卡尺、拉器、百分表各N，V型铁N对；3、油盆、毛刷各N，适量清洗剂、润滑脂、“00”号纱布及棉纱。

六、实验注意事项1、拆卸轴承端盖时，不要硬敲乱撬，要使用拉器；2、使用万用表检测电阻、电压时，应当注意档位的选择；3、在动态测试过程中，注意人身安全。

七、实验操作步骤1、硅整流交流发电机在车上的拆装（图1-1所示）1)．断开蓄电池负极连接线；2)．断开与发电机相关连接线；3)．松开拆卸发电机紧固螺栓和张紧度调整螺栓；4)．松开拆卸发电机支撑螺栓并拆下发电机。

2、硅整流交流发电机的拆装、维护及检测（图1-1所示）1)．拆下皮带轮；2)．拧下“B”端子上的固定螺母并取下绝缘套管；3)．拆下后端盖罩；4)．拧下电刷架和IC调节器的固定螺丝，取下电刷架和IC调节器（注意：电刷要轻取）；5)．将与整流器相连接的三相绕组引线及中性点引线的连接螺钉用十字起拧下，取下整流器；6)．拆卸整流器端座；7)．从驱动端盖里取出转子；用棉纱沾适量清洗剂擦洗转子绕组、定子绕组、弹刷及其他机件。

图1-1发电机拆装与分解3、硅整流交流发电机的检查1)．转子的检查：(1)转子绕组短路与断路的检查：用数字万用表的低电阻档检测两滑环之间的电阻，应符合技术标准。

若阻值为“∞”，则说明断路；若阻值过小，则说明短路,一般阻值约为3.5~6Ω,如图1-2所示；图1-2转子绕组断路检查图1-3转子绕组绝缘检查(2)转子绕组搭铁检查：即检查转子绕组与铁心（或转子轴）之间的绝缘情况。

授课主要内容或板书设计在操作时强调注意事项并提出要求在巡回过程中纠正学生的错误操作作。

同时在操作过程中，能对交流发电机的结构进行基本的掌握，不能出现操作结束后对交流发电机的结构一无所知。

没有轮到的学生可以在旁观看其他同学操作，但要注意安全。

已操作过的同学总结自己的操作情况。

3、教师总结好的表扬；提出共性问题，找出解决方法。

20min讲授法难点提出任务操作前选好工具示范操作时，要求学生认真听讲，掌握操作时的注意事项交流发电机的检修一、目的掌握交流发电机各部零件及总成的检查。

二、要求按要求完成发电机各内容的检测，把检测结果记录下来，并通过检测的结果来判断零部件的好坏。

三、检查步骤1、转子的检测①励磁绕组短路、断路的检测用万用表Q档检测两集电环之间电阻，应与标准相符。

若阻值为“％”，说明断路；若阻值过小，说明短路。

如果发现在绝缘或者导通方面存在问题，更换转子。

在检测时，必须先知道标准值，根据标准值来选择正确的量程知道各种检测结果的含义②励磁绕组搭铁的检测用万用表电阻最大档检测集电环与铁心（或转子轴）之间的电阻，应为“X”，否则为搭铁。

如果发现在绝缘或者导通方面存在问题，更换转子。

课堂教学安排教学过程35min要求每一位学生都必须动手操作先把检测结果记录下来，等检测结束后进行分析主要是对学生在操作过程中存在的问题加以纠正维持好不操作同学的课堂纪律在巡回过程中纠正学生的错误操作课堂小结5mi n 主要教学内容及步骤 3、电刷的检查 电刷的外露长度一般不小于7mm 四、学生练习 没有轮到的学生可以在旁观看其他同学操作，但要注 意安全。

已操作过的同学总结自己的操作情况。

学生小结教师小结：1、交流发电机的检修方法。

复习上课内容，掌握交流发电机的检修方法。

学生分组练习，各组由小组长先练习，掌握要领，再 由小组长指导该组其他学生进行操作，并把检测结果按下 表记录下来。

学生。

07款丰田威驰车用发电机0P040发电机的拆装与检测(一)操作准备:1. 工位设备的检查12V普通硅整流交流发电机(07款丰田威驰车用发电机0P040)2.工、量具的选择工具: 尖嘴钳，一、十字起子,8号、10号套简丁字杆, 22号套筒,两爪拉拔器,铁锤0.5P、橡胶锤,指针式扭力扳手各一件;量具: 万用表、游标卡尺0-150mm(精度0.02mm);3.工位备件: 拆装平台，毛刷, 清洗剂、润滑脂、清洁抹布。

(二)发电机的拆装与检查1.发电机的拆解。

1.1.拆下端子绝缘套(图1)。

1.2.拆下发电机后端盖。

(拆下图示中的三个螺丝和后端盖) 1.3.拆下发电机电刷架总成(拆下图示中的两个螺钉和电刷架)1.4.拆下发电机稳压器总成(拆下图示三个螺钉和发电机稳压器)1.5.拆下发电机带整流器的支架。

(a)拆下图示4个螺钉(图5);(b)使用尖嘴钳拉直导线(见图6);(c)拆下发电机支架;1.6.拆卸皮带轮。

(a)用扭矩扳手保持SST(A)，顺时针转SST(B)到标准扭矩。

(b)检查SST(A)紧固在转子轴上。

(见图7)(c)用台钳固定SST(C)，把发电机撞到SST(C)上。

(d)为了松开皮带螺母，按图示方向转动SST(A)。

注意:为了防止损坏转子轴，旋松皮带轮螺母不要超过半圈。

(e)从SST(c)上拆下发电机。

(f)转动SST(B),拆下SST(A和B)，拆下皮带轮螺母和皮带轮。

1.7.拆卸发电机整流器后端盖。

(a)如图9拆下2个螺母、2个螺栓和线夹。

(b)使用SST拆下整流器后端盖。

(c)从转子上拆下垫圈，拆下转子总成。

2、发电机的检测:2.1.检查发动机转子总成。

(a)检查转子滑环之间应导通(图12)。

(电阻在2.7欧姆-3.1欧姆之间,若测得的电阻为∞，说明磁场绕组断路)(b)检查转子搭铁(图13)。

(1)使用欧姆档检查滑环和爪极之间应不导通，其测量值应为∞，否则说明发电机的磁场绕组绝缘不良，应更换转子总成。

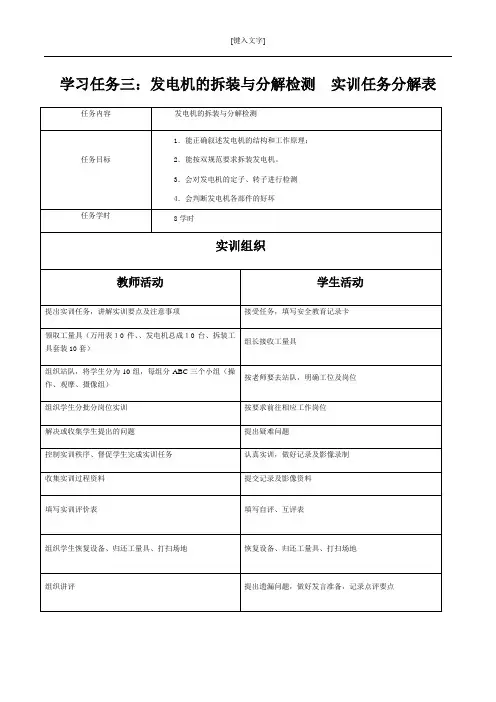

学习任务三：发电机的拆装与分解检测实训任务分解表学习任务三：发电机的拆装与分解检测学习目标：1．能正确叙述发电机的结构和工作原理；2．能按双规范要求拆装发电机。

3．会对发电机的定子、转子进行检测4．会判断发电机各部件的好坏学习时间：8学时情景导入：发电机是汽车的主要电源，其功用是在发动机正常运转时（怠速以上），向所有用电设备（起动机除外）供电，同时向蓄电池充电。

一、资讯1、根据下图说出发电机和蓄电池的连接方式是并（）联，串（）联。

（在正确的括号内打ⅴ）观察你所拆下来的发电机后面有几个接线端子分别是端子，，端子端子。

2、查找资料了解发电机的结构组成完成下图3、定子的连接方法及作用（）连接方法（）连接方法定子的作用是:。

4、转子的作用是什么：。

并在下图中完成空白方框内的内容5、根据下图查找资料描述一下发电机的基本工作原理发电原理：二、计划与实施领取学习任务：1）汽车发电机的拆装流程2）交流发电机的检查；3）整流器的检查（主要是整流二极管）实训准备：工作衣１件（自备）、工作页、万用表１把、发电机一台、拆装工具套装1套实训组织：在教师指导下，分批分工位进行（活动一）、汽车发电机的拆装流程A组操作、B组观摩、C组摄像，操作结束后依次轮换使用万用表对发电机外接线柱进行测量，可以初步判定发电机状态。

起动发电机，检查发电机数否工作正常。

安装按相反的工序，你能单独操作吗？操作情况记录表完成下面学习任务：1、汽车发电机作为汽车运行中的担负着向之外所有用电设备供电的任务，并向充电，有、两种。

2、交流发电机按有无电刷可分为和。

按磁场绕组的搭铁部位不同可分为和。

3、有些交流发电机带有它是从的中性点引出来的。

中性点对外壳之间的电压称为，它等于发电机输出电压的。

4、向交流发电机的磁场绕组供电使其产生磁场称为。

交流发电机的转子绕组的励磁方式有两种，一种由供电称为，另一种由供电称为。

（活动二）、交流发电机的检查B组操作、C组观摩、A组摄像，操作结束后依次轮换完成以下学习任务：1、三相绕组的连接方式可分为和。

实验二、交流发电机的拆装与检测实验二、交流发电机的拆装与检测一、实验目的1.了解交流发电机的结构和工作原理。

2.学习交流发电机的拆装方法。

3.掌握交流发电机的检测技术。

二、实验设备1.交流发电机。

2.工具：螺丝刀、扳手、拉具、清洁剂。

3.测量仪器：电压表、电流表、万用表。

三、实验步骤与记录步骤1：交流发电机的拆卸1.断开蓄电池电源，确保安全操作。

2.拆除交流发电机与汽车连接的电缆，并做好标记。

3.使用螺丝刀拧下交流发电机外壳的固定螺丝，然后将交流发电机从发动机上拆卸下来。

4.取出交流发电机内部的转子、定子等部件。

步骤2：交流发电机的结构认识与清洗1.观察并记录交流发电机的结构，了解各部件的作用。

2.使用清洁剂清洗交流发电机的各个部件，确保无灰尘和污垢。

步骤3：交流发电机的安装与检测1.将转子、定子等部件按照拆卸前的位置重新装入交流发电机外壳。

2.用螺丝刀拧紧固定螺丝，确保各部件安装牢固。

3.将电缆重新连接，并确保连接牢固。

4.使用电压表和电流表检测交流发电机的输出电压和电流是否正常。

5.使用万用表检查交流发电机的电阻和绝缘性能是否良好。

步骤4：实验总结与讨论1.记录实验过程中遇到的问题及解决方法。

2.分析交流发电机输出电压、电流异常的原因，并讨论解决方法。

3.总结实验收获与不足之处。

四、实验结果与分析在本次实验中，我们成功地完成了交流发电机的拆装与检测。

通过观察交流发电机的结构，我们深入了解了各部件的作用和工作原理。

在安装过程中，我们需要注意各部件的安装顺序和固定螺丝的拧紧力度，以确保交流发电机的正常运行。

通过使用电压表、电流表和万用表进行检测，我们掌握了交流发电机的性能指标及其影响因素。

如果发现输出电压或电流异常，可能是因为转子或定子绕组故障、碳刷磨损或调节器故障等原因引起。

针对这些问题，我们可以采取相应的措施进行维修或更换部件，以确保交流发电机的正常工作。

本次实验让我们对交流发电机有了更深入的了解，掌握了其拆装与检测的方法和技巧。

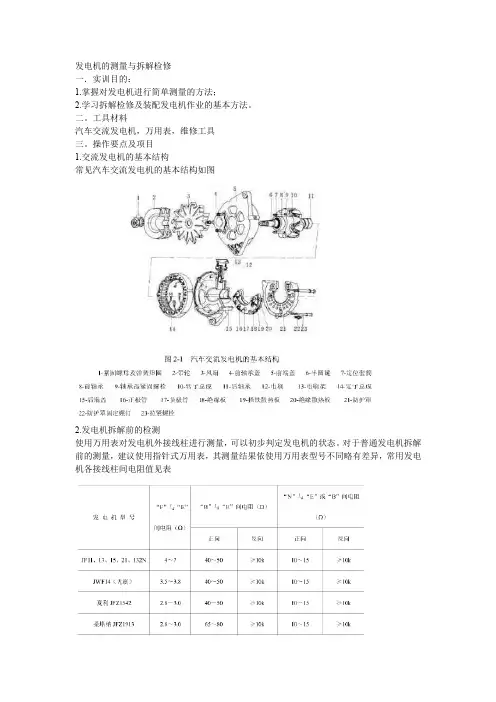

发电机的测量与拆解检修
一．实训目的：
1.掌握对发电机进行简单测量的方法；
2.学习拆解检修及装配发电机作业的基本方法。

二。

工具材料
汽车交流发电机，万用表，维修工具
三。

操作要点及项目
1.交流发电机的基本结构

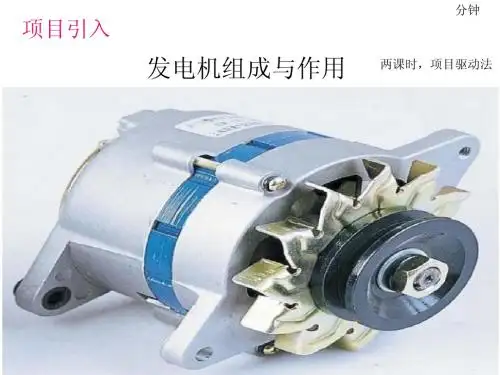

常见汽车交流发电机的基本结构如图
2.发电机拆解前的检测
使用万用表对发电机外接线柱进行测量，可以初步判定发电机的状态。

对于普通发电机拆解前的测量，建议使用指针式万用表，其测量结果依使用万用表型号不同略有差异，常用发电机各接线柱间电阻值见表
发电机测量结果：
3.发电机拆解作业
（1）发电机的拆解按照以下步骤进行：
①拆下电刷及电刷架（外装式）紧固螺钉，取下电刷架总成。

②在前后端盖上做记号，拆下连接前后端盖的紧固螺栓，将其分解为与转自结合的前端盖和与定子连接的后端盖两大部分。

注意：不能单独将后端盖分离下来，否则会扯断定子绕组与整流器的连接线（即三相定子绕组端头）。

③将转子夹在台虎钳上，拆下带轮紧固螺母后，可依次取下带轮、风扇、半圆键、定位套。

④将前端盖与转子分离，若该部装配过紧，可用拉器拉开或用木锤轻轻敲，使之分离。

注意：铝合金端盖容易变形，因此拆卸时应均匀用力。

发电机拆装与检测任务工单
姓名班级组序
实训设备日期
任务目的掌握发电机拆装与检测
实习地点
1、资讯：1、发电机结构知识：
1、转子：转子的功用是产生旋转磁场
2、定子的功用是产生交流电，其结构如图2-15 所示，由定子铁芯和定子绕组两部分组成。

3、整流器的功用是将三相绕组产生的交流电变为直流电，其整流二极管的特点是工作电流大、反向电压高。

4、交流发电机的工作原理
2、蓄电池检测使用的工具：万用表、钳形万用表和常用维修工具（具体视学生掌握知识情况而定）
二、计划与实施
基础技能部分：
1、发电机的作用是什么？
2、交流发电机由哪几部分组成？各部分的名称和作用？
3、绘出交流发电机的电路原理图。

4、如何判断二极管的好坏？
5、如何检查判断转子的好坏？
6、如何检查定子线圈的好坏？7电压调节器的作用是什么？
8、用万用表检测发电机“B”端子与外壳之间的电阻，判断整流器的好坏：
正向测量值：反向测量值：
正常□不同极性二极管被击穿□同一极性二极管被击穿□
技能操作部分：
(五)发电机动态电压
档位 1 2 3 4
电压U
三、整理工位（按照6S管理模式进行）
具体要让学生熟悉6S管理的模式，做到整理、整顿、清扫、清洁、安全和素养。
