人防工程电气配管技术交底知识讲解

人防工程技术交底
标题：人防工程技术交底
引言概述：人防工程技术交底是指在人防工程施工前，施工单位向施工人员详细介绍工程的技术要求、施工工艺、安全注意事项等内容，以确保施工人员对工程有清晰的认识和理解，从而保证施工质量和安全。

一、技术要求的交底
1.1 确保施工人员了解设计图纸和规范要求
1.2 详细介绍人防工程的主要构造和关键节点
1.3 强调施工过程中需要注意的技术难点和重点
二、施工工艺的交底
2.1 介绍人防工程的施工流程和工艺要求
2.2 强调施工中需要注意的关键环节和操作步骤
2.3 提醒施工人员遵守相关规范和标准，确保施工质量
三、安全注意事项的交底
3.1 强调施工人员的安全防护意识和安全操作规范
3.2 提醒施工人员遵守现场安全规定，做好安全防护工作
3.3 对施工现场可能存在的安全隐患进行详细分析和预防措施的交底
四、质量验收标准的交底
4.1 介绍人防工程的质量验收标准和验收要求
4.2 强调施工人员在施工过程中需注意的质量控制要点
4.3 对施工过程中可能浮现的质量问题进行分析和解决方案的交底
五、交底内容的反馈和确认
5.1 确保施工人员对交底内容有清晰的理解和掌握
5.2 要求施工人员提出问题和疑虑，及时进行解答和指导
5.3 进行交底内容的确认和签字，确保施工人员对工程技术要求有明确的认识和接受
综上所述，人防工程技术交底是确保施工质量和安全的重要环节，施工单位应认真组织和实施技术交底工作，确保施工人员对工程的技术要求、施工工艺、安全注意事项等内容有清晰的认识和理解，从而保证工程质量和安全。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写
技术交底记录
编号
表C2-1
工程名称汇冠总部及触摸技术研发中心交底日期2014-03-20
施工单位北京城建北方建筑有限公司分项工程名称电线、电缆导管和线槽敷设交底提要人防电管敷设
注意事项：
防空地下室内的各种动力配电箱、照明箱、控制箱及消防箱，不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装。

若必须设置时，应采取挂墙式明装
审核人交底人接受交底人
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.电气安装工程底板预埋（1）无桩基人防地下室底板钢筋未形成接地网在无桩基人防地下室底板上下层周边钢筋每个角点须电焊，并沿工程宽度方向每5m焊一点，沿长度方向每10~20m焊一点，组成焊接钢筋网。

利用结构钢筋网作接地体时，纵横钢筋交叉点宜采用焊接。

若顶、底板为梁板结构，则主梁主筋（至少两根）与板的横向钢筋每5~8m电焊一点。

所有接地装置的连接处必须牢固可靠。

底板验收前应做好接地电阻测试，如接地电阻值不能满足时，应另行加设接地装置。

（2）防护密闭门门框未接地，或接地扁钢施工不符规范要求每扇防护密闭门门框角钢应用25mm*4mm扁钢与底板系统接地网连接。

连接位置直预留于门框侧边的浇筑面。

扁钢与门框侧边应三边满焊。

（3）各种配电接地极未直接从系统接地网引出各种配电箱内电气接地或配电接地极应用40mm*4mm扁铁直接从系统接地网引出。

保护线（PE）应于各接地体相连，并保证有良好的电气通路，保护线的干线直采用不小于25mm*4mm的镀锌扁钢或直径不小于12mm的圆钢；保护线的分线直采用25mm*3mm的镀锌扁钢。

（4）电气管线直接从人防区引入非人防区，或防护单元之间未做防护密闭措施在底板中穿过临空墙、密闭门和临战封堵处的各种电气管线，应沿墙体引上至墙体两侧，在墙体内安装密闭盒，两个密闭盒用镀锌钢管连接，钢管中间设密闭肋，密闭肋应用3~4mm钢板并和镀锌管双面满焊，当钢管直径小于32mm钢板焊接成250mm*180mm*120mm密闭盒。

两个密闭盒应相互错开以保证墙体厚度，密闭盒不能作为灯具、配电箱接线盒用。

（5）有防护密闭要求或暗敷在混凝土墙内的电气管线的材质采用薄壁管平战结合的人防工程，导线宜采用钢管敷设。

埋设在钢筋混凝土墙内应选用厚壁管（厚壁大于2mm的称厚壁钢管），若在吊顶内采用明敷设时可选用薄壁管，在密闭段区域内应选用镀锌钢管（“宜采用钢管”是由于人防工程为钢筋混凝土结构和防护要求等特殊条件而作此规定。

1.电气安装工程底板预埋（1）无桩基人防地下室底板钢筋未形成接地网在无桩基人防地下室底板上下层周边钢筋每个角点须电焊，并沿工程宽度方向每5m焊一点，沿长度方向每10~20m焊一点，组成焊接钢筋网。

利用结构钢筋网作接地体时，纵横钢筋交叉点宜采用焊接。

若顶、底板为梁板结构，则主梁主筋（至少两根）与板的横向钢筋每5~8m电焊一点。

所有接地装置的连接处必须牢固可靠。

底板验收前应做好接地电阻测试，如接地电阻值不能满足时，应另行加设接地装置。

（2）防护密闭门门框未接地，或接地扁钢施工不符规范要求每扇防护密闭门门框角钢应用25mm*4mm扁钢与底板系统接地网连接。

连接位置直预留于门框侧边的浇筑面。

扁钢与门框侧边应三边满焊。

（3）各种配电接地极未直接从系统接地网引出各种配电箱内电气接地或配电接地极应用40mm*4mm扁铁直接从系统接地网引出。

保护线（PE）应于各接地体相连，并保证有良好的电气通路，保护线的干线直采用不小于25mm*4mm的镀锌扁钢或直径不小于12mm的圆钢；保护线的分线直采用25mm*3mm的镀锌扁钢。

（4）电气管线直接从人防区引入非人防区，或防护单元之间未做防护密闭措施在底板中穿过临空墙、密闭门和临战封堵处的各种电气管线，应沿墙体引上至墙体两侧，在墙体内安装密闭盒，两个密闭盒用镀锌钢管连接，钢管中间设密闭肋，密闭肋应用3~4mm钢板并和镀锌管双面满焊，当钢管直径小于32mm钢板焊接成250mm*180mm*120mm密闭盒。

两个密闭盒应相互错开以保证墙体厚度，密闭盒不能作为灯具、配电箱接线盒用。

（5）有防护密闭要求或暗敷在混凝土墙内的电气管线的材质采用薄壁管平战结合的人防工程，导线宜采用钢管敷设。

埋设在钢筋混凝土墙内应选用厚壁管（厚壁大于2mm的称厚壁钢管），若在吊顶内采用明敷设时可选用薄壁管，在密闭段区域内应选用镀锌钢管（“宜采用钢管”是由于人防工程为钢筋混凝土结构和防护要求等特殊条件而作此规定。

工程名称建设单位交底部位施工单位交底人签字接收人签字(班组长)交底日期3.4 稳埋盒、箱：3.4.1砖墙稳埋箱、盒（1）预留箱子孔洞：根据设计图及深化设计图规定的箱预留具体位置，随土建砌体电工配合施工，在图纸所示标高处预留出进入箱子的管子，将管子甩在箱子预留孔外，线管必须垂直进入箱子，管口端用管帽堵好，等待最后一管、一孔的进入箱子稳埋完毕。

如下图：砖墙上配电箱盒预埋（2）隔墙稳埋开关盒、插座等底盒。

如在砖墙、泡沫混凝土墙等，在砌砖完成后进行开关插座底盒的安装，对土建砌体时预留孔不够的适当切槽再安装，按设计标高将预留管接入盒子，将盒子调平，调正后用水泥沙浆固定。

（注：二次墙体部位有内保温处线盒出墙5cm，无保温处线盒出墙1cm）。

3.4.2顶板稳埋线盒首先在线盒里填木屑，用胶带封好，现浇混凝土楼板模板铺完后，根据深化设计图标注出灯位的位置尺寸，用钉子将盒子牢固固定在模板上。

定位时需注意的是：必须根据结构梁柱来定位。

如下图：工程名称建设单位交底部位施工单位交底人签字接收人签字(班组长)交底日期线盒安装（定位→标识→固定线盒→接管）3.4.3盒、箱固定应平整、牢固，灰浆饱满，收口平整，纵横坐标标志准确，符合设计要求，偏差不大于5mm,两相邻的盒子边于边之间为12mm。

3.5 暗敷管路3.5.1 管路连接3.5.1.1 塑料管管路连接应使用直接粘接连接（包括端接头接管）。

在管路连接前插管外壁应干净，用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子旋转插入直接；管口应插到位。

粘接剂性能要求粘接后1分钟内不移位，粘性保持时间长，并具有防水性。

3.5.1.2 JDG管JDG管连接，安装时先把导管与管接头插紧定位后，再持续拧紧螺钉，使导管与管接头成一整体，连接后，在连接处用胶带缠好，以防水泥砂浆进入管路。

连接如图：工程名称建设单位交底部位施工单位交底人签字接收人签字(班组长)交底日期线管连接（注意：接头处螺帽拧断、胶带严密包扎接头）3.5.1.3 厚壁钢管，主要是埋地钢管，采用套管连接，钢管暗埋连接采用套管连接，套管长度为管外径1.5~3倍，管与管的对口处须位于套管的中心，管口要平整无毛刺铁屑，焊接应牢固严密；进入线盒的钢管应弯灯叉，以便平直进入，管盒连接采用套丝加锁母连接，管口宜出盒内壁3毫米，管口用水泥卷纸塞住，盒内再填充水泥纸。

人防工程技术交底引言概述：人防工程技术交底是指在人防工程施工过程中，施工单位向参预施工的工作人员进行相关技术知识的传授和培训，以确保施工人员具备必要的技术能力和安全意识，保障人防工程的质量和安全。

本文将从五个方面详细阐述人防工程技术交底的内容。

一、施工工艺交底1.1 施工流程：详细介绍人防工程的施工流程，包括准备工作、地基处理、主体结构施工、装修等各个环节的顺序和要点。

1.2 施工方法：介绍人防工程施工中常用的方法和技术，例如混凝土浇筑、钢筋绑扎、墙体砌筑等，强调施工中的注意事项和安全要求。

1.3 施工设备：列举人防工程施工中常用的设备和工具，如起重机械、混凝土搅拌机、电焊机等，说明其使用方法和安全操作规程。

二、质量控制交底2.1 施工标准：介绍人防工程的相关标准和规范，如国家标准、行业标准等，明确施工过程中的质量要求和验收标准。

2.2 质量检查：说明人防工程施工中常见的质量问题和检查方法，如墙体裂缝、渗漏检测等，强调质量控制的重要性和必要性。

2.3 整改措施：阐述人防工程施工中浮现质量问题时的整改措施和处理方法，包括责任追究、重新施工等，确保施工质量符合要求。

三、安全交底3.1 安全防护：介绍人防工程施工中的安全防护措施，如安全帽、防护眼镜、安全绳等，强调施工人员必须正确佩戴和使用。

3.2 灭火设备：详细介绍人防工程施工现场常见的灭火设备，如灭火器、消防栓等，指导施工人员正确使用和维护。

3.3 紧急救援：说明人防工程施工中可能浮现的紧急情况和应急处理方法，包括逃生通道、急救知识等，提高施工人员的安全意识和应对能力。

四、材料使用交底4.1 施工材料：介绍人防工程中常用的材料，如水泥、砂石、钢筋等，说明其性能和使用要求，防止材料误用或者质量问题。

4.2 材料保管：强调人防工程施工中材料的正确保管和使用，包括防潮、防晒、防盗等，确保材料质量不受损。

4.3 材料检验：阐述人防工程施工中对材料的检验方法和标准，如抗压强度测试、材料外观检查等，保证材料符合质量要求。

人防工程技术交底引言概述：人防工程技术交底是指在人防工程施工过程中，施工方向工程参预人员进行相关技术知识和操作要点的交流和指导，以确保施工过程安全可靠，达到预期的效果。

本文将从五个方面详细阐述人防工程技术交底的重要性和具体内容。

一、施工方案交底1.1 施工方案的编制：施工方案是人防工程施工的基础，包括施工工艺、施工步骤、材料选用等内容。

施工方案交底时需要详细介绍各个环节的要求和注意事项，确保施工人员能够准确理解和执行。

1.2 安全防护措施：人防工程施工涉及到一些危（wei）险性较高的操作，如高空作业、爆破等。

施工方案交底时需要强调安全防护措施的重要性，并详细介绍各项措施的具体操作方法和注意事项。

1.3 施工进度和质量要求：施工方案交底还需要明确施工进度和质量要求，确保施工人员能够按时按质完成工程任务。

同时，还需要强调施工过程中的质量控制措施和检查要点。

二、施工工艺交底2.1 施工工艺的原理和方法：人防工程施工涉及到一些特殊的工艺，如地下连续墙施工、地下室防水等。

施工工艺交底时需要详细介绍各项工艺的原理和方法，让施工人员能够理解并正确操作。

2.2 施工工艺的操作要点：施工工艺交底还需要详细介绍各项工艺的具体操作要点，包括施工顺序、施工工具和设备的使用方法等。

同时，还需要强调施工过程中的质量控制措施和注意事项。

2.3 施工工艺的常见问题及解决方法：在施工过程中，可能会遇到一些常见问题，如施工材料不符合要求、施工工艺操作不当等。

施工工艺交底时需要提前预估并介绍这些问题的解决方法，以便施工人员能够及时应对。

三、安全操作交底3.1 工地安全规章制度：施工现场的安全是人防工程施工的首要任务。

安全操作交底时需要详细介绍工地的安全规章制度，包括穿戴安全装备、施工现场的划分和标识等。

3.2 施工设备的使用方法：人防工程施工需要使用各种施工设备，如吊车、挖掘机等。

安全操作交底时需要详细介绍这些设备的使用方法和注意事项，确保施工人员能够正确操作并保证安全。

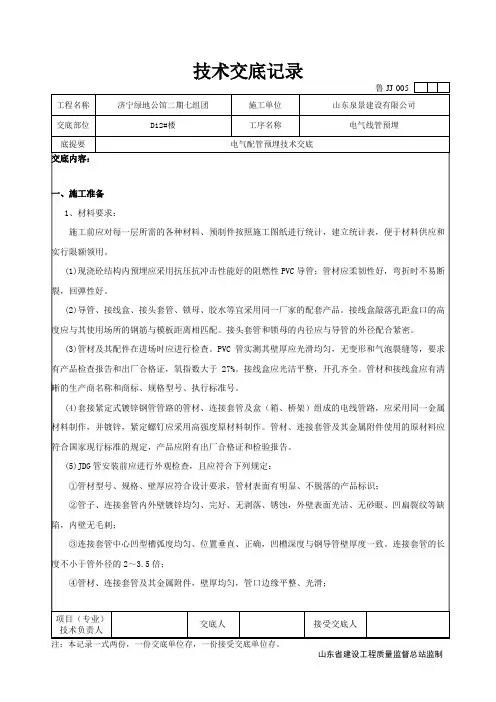

鲁JJ-005
工程名称济宁绿地公馆二期七组团施工单位山东泉景建设有限公司
交底部位D12#楼工序名称电气线管预埋
底提要电气配管预埋技术交底
交底内容：
项目（专业）
技术负责人
交底人接受交底人
（3）如果墙垛宽37～60cm，则开关设在墙垛中心线上。

（4）如果开关在阳角处，则距阳角线20cm，如附图一。

2、安装接线盒
为了达到优良的观感，接线盒预埋位置必须准确整齐。

开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。

然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。

3、钻孔
对于从楼板往下引到砖墙开关插座的管线，需要预先在梁模板上钻孔。

钻孔前必须按建筑图、结构图确定砖墙的准确位置，保证钻孔在砖墙范围内。

4、管线敷设
一般管路应严格按设计布管，沿最近的方向敷设，使走向顺直减少弯曲。

但是板内严禁三层管交叉重叠；平行的两根线管间距应大于2cm；同一根线管与另两根交叉的间距必须大于20d。

如果按直线布管不能满足上述要求，则布管宜适当绕行。

下列情况之一应在中间加一个过线盒：（1）管路无90º弯，管长每超过30m；
（2）管路有一个90º弯，管长每超过20m；。

人防电气维护套管预埋技术交底1. 背景对于人防设施的电气维护，为了保证其运行稳定和安全可靠，需要采用一定的预埋技术。

预埋技术可以有效地保护电气设备和配线，减少因外部环境因素引起的损坏和故障，提高维护效率和质量。

2. 预埋技术的优势使用人防电气维护套管预埋技术具有以下优势：- 保护电气设备：预埋套管将电气设备密封在其内部，有效防止外界水份、灰尘和杂物的侵入，保护电气设备免受损坏。

- 保护配线：通过预埋套管，可以将电源线、信号线等配线集中在一起，减少线缆的散乱和交叉，降低维护难度。

- 方便维护：预埋套管内部可以安装连接盒、开关等设备，方便维护人员进行检修和维护工作。

- 美观实用：预埋套管可根据需要选择不同材质和颜色，以实现美观且符合应用需求的效果。

3. 预埋技术的实施步骤以下是人防电气维护套管预埋技术的实施步骤：1. 规划布局：根据电气设备和配线的需求，确定预埋套管的布局和分布。

考虑到维护需求和美观要求，合理安排套管的位置和数量。

2. 确定材质和尺寸：选择适合的套管材质和尺寸，考虑电气设备和线缆的尺寸以及预埋的深度，确保套管能够满足实际需求。

3. 预埋施工：按照规划好的布局，进行预埋工作。

根据套管尺寸，在地面或墙体上开孔，将套管嵌入其中，并固定好，确保套管的稳固和安全。

4. 连接设备和配线：将电气设备和配线连接至预埋套管内。

按照设计要求和安全规范进行连接工作，确保连接质量和安全可靠性。

5. 测试和验收：进行必要的测试和验收工作，检查预埋套管和连接设备和配线的性能和质量。

确保维护套管预埋技术的效果和可靠性。

4. 安全注意事项在进行人防电气维护套管预埋技术时，需要注意以下安全事项：- 确保施工人员具备相关专业知识和技能，能够正确操作和安装预埋套管。

- 严格按照安全规范和操作流程进行施工，确保施工过程中的安全风险得到控制。

- 使用符合安全标准和质量要求的预埋套管材料和设备，避免使用低质量和不合格的产品。

- 在施工过程中，注意防护措施，防止因操作不当而导致事故和人身伤害的发生。

人防电气管道预埋技术交底- 日期：[日期]- 交底人：[交底人]- 受交底人：[受交底人]背景在人防工程中，电气管道的预埋工作是十分重要的环节。

为了确保人防工程的稳定性和安全性，我们需要对电气管道预埋技术进行交底和操作指导。

目标本次交底的目标是让受交底人了解人防电气管道预埋的技术要求和操作步骤，掌握正确的施工方法，确保预埋工作的质量和效果符合要求。

技术要求1. 材料选择：选择符合标准要求的电气管道材料，确保耐腐蚀、耐高温、绝缘性能良好。

2. 管道布置：根据设计方案确定电气管道的布置位置，并按照规定的间距和高度进行布置，保证通风、排水和维修需要。

3. 管道固定：采用适当的固定装置将电气管道牢固固定在预埋位置，避免管道移位或松动。

4. 弯头处理：对需要进行弯头处理的电气管道，应通过专用工具进行弯曲，确保弯头半径符合要求。

5. 防水处理：电气管道与墙体、地面交接处应进行防水处理，避免水分渗入管道。

6. 清理处理：在管道预埋结束后，及时清理施工现场，确保无杂物、垃圾等影响使用和外观的物品。

操作步骤1. 确认设计方案：受交底人应详细了解电气管道的设计方案，确保按照设计要求进行预埋施工。

2. 材料准备：准备符合标准要求的电气管道材料，并检查其质量和规格是否符合要求。

3. 布置管道：根据设计方案确定管道的布置位置，并按照规定的间距和高度进行布置。

4. 固定管道：使用适当的固定装置将电气管道固定在预埋位置，确保牢固稳定。

5. 处理弯头：对需要进行弯头处理的管道，使用专用工具进行弯曲，确保半径符合要求。

6. 防水处理：对电气管道与墙体、地面交接处进行防水处理，确保防水效果。

7. 清理施工现场：在管道预埋结束后，及时清理施工现场，保持整洁。

风险与注意事项- 在施工过程中，应注意人身安全和材料质量，确保施工质量和效果。

- 预埋管道的位置应符合设计要求，并避免与其他管道或设备交叉干扰。

- 施工现场应保持整洁，并及时清理垃圾、杂物等。

电气配管技术交底一、工程概述本次电气配管施工主要涵盖了建筑物内部的照明、插座、动力等电气线路的管道敷设工作。

施工范围包括_____楼的_____层至_____层，总面积约为_____平方米。

电气配管的类型主要包括 PVC 管、JDG 管和焊接钢管，根据不同的场所和功能需求进行选择和安装。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解电气配管的走向、位置、标高以及与其他专业的交叉情况。

制定详细的施工方案，并向施工班组进行技术交底，确保施工人员清楚施工工艺和质量要求。

2、材料准备根据施工图纸和材料清单，准备好所需的电气配管材料，如 PVC 管、JDG 管、焊接钢管、管接头、锁母、接线盒、开关盒等。

材料进场时，应进行质量检验，检查管材的外观是否光滑、无裂缝、无变形，管接头、锁母等配件是否齐全、完好。

对不合格的材料应及时退场，严禁使用在工程中。

3、主要机具准备准备好所需的施工机具，如弯管器、套丝机、切割机、电焊机、电钻、电锤等。

施工机具应性能良好，安全可靠，并定期进行维护和保养。

4、作业条件准备配合土建结构施工，预留好电气配管所需的孔洞和预埋件。

土建墙面抹灰完成，地面清理干净，具备电气配管施工的条件。

三、施工工艺流程1、 PVC 管敷设工艺流程弹线定位：根据施工图纸，在墙、柱、梁等部位弹出水平和垂直控制线，确定电气配管的位置。

加工管弯：对于 PVC 管，使用弯管弹簧或弯管器进行弯管，弯曲半径不应小于管外径的 6 倍。

稳注盒箱：根据弹线定位的位置，将接线盒、开关盒等固定在墙、柱、梁等部位，固定应牢固可靠。

暗敷管路：将PVC 管沿墙、柱、梁等部位敷设，管路应保持顺直，固定间距不应大于 1m。

扫管穿线：管路敷设完成后，使用钢丝或压缩空气对管路进行清扫，清除管内的杂物和积水，然后穿入电线或电缆。

2、 JDG 管敷设工艺流程弹线定位：同 PVC 管。

加工管弯：对于 JDG 管，使用专用弯管器进行弯管，弯曲半径不应小于管外径的 6 倍。

人防电气配电套管预埋技术交底本技术交底旨在说明人防电气配电套管预埋的相关技术要点和步骤，以确保安全可靠地进行电气配电工作。

1. 背景人防电气配电套管预埋是指在人防工程建设过程中，事先将电气配电套管预先埋入人防工程结构内的一种施工方式。

通过预埋套管，可以有效保护电线电缆，避免外界因素对电气设备的直接损坏，提高电气系统的可靠性和安全性。

2. 技术要点人防电气配电套管预埋的技术要点如下：2.1 安装位置选择选择合适的安装位置是确保电气配电系统正常运行的重要因素。

在选择安装位置时，需要考虑以下几点：- 与电源供应方便的位置接近；- 最小化人防工程结构的损坏；- 在施工过程中易于布置和安装电线电缆。

2.2 套管类型选择根据具体的电气配电需求和人防工程的特点，选择合适的套管类型。

常见的套管材料有：塑料管、钢管等。

根据施工环境的特点和电气配电系统的要求，选择防水、防火等特殊功能的套管。

2.3 埋设方式根据实际情况选择合适的埋设方式，常见的埋设方式有：- 直埋：将套管直接埋入人防工程结构内；- 放槽埋：先在人防工程结构内放槽，再将套管放入槽中；- 预埋井：在人防工程结构内设置预埋井，将套管放入预埋井中。

2.4 套管固定为了保证套管的稳固和可靠，需要进行套管的固定。

常见的固定方式有：使用固定卡夹、焊接或使用胶水等。

3. 施工步骤人防电气配电套管预埋的施工步骤如下：1. 按照设计要求选择合适的套管类型；2. 根据套管的外径和长度，在人防工程结构内进行定位和标记；3. 进行埋设方式的选择，并结合实际情况进行施工准备；4. 进行套管的埋设，包括直埋、放槽埋或预埋井；5. 进行套管的固定，确保套管的稳固和可靠；6. 检查套管的安装质量，包括套管的位置、固定情况等；7. 完成套管预埋施工，进行清理和整理。

4. 注意事项在进行人防电气配电套管预埋工作时，需要注意以下事项：- 了解相关的安全操作规程和施工要求，确保施工过程安全；- 检查套管的质量和规格，确保套管符合要求；- 做好施工准备工作，包括材料准备、工具准备等；- 施工过程中，注意保护人防工程结构，避免损坏；- 做好施工记录和验收工作，确保工程质量。

人防工程电气施工技术交底汇总
电气部分
1.在围护结构内敷设，穿过外墙、临空墙、防护密闭墙和密闭墙的各种电缆（包括各种强弱电）管线，应按照人防要求进行制作。

直接穿越人防外墙、临空墙、防护密闭墙和密闭墙的各种电缆应采用壁厚大于
2.5的热镀锌钢管作为穿线管，两端出墙100，中间双面满焊密闭肋（δ≥4,b≥50）,相邻线管管壁间距不小于100mm。

2.人防强、弱电井、各人员出入口和连通口的防护密闭门和密闭门门框墙上应预埋4~6根管径为50-80mm，壁厚大于2.5的热镀锌钢管，作为备用管。

具体做法两端出墙100，中间双面满焊密闭肋（δ≥4,b≥50）。

3.各类母线槽、桥架不能直接穿越人防临空墙、门框墙、外墙及顶板。

当必须通过时，母线应符合防护密闭要求，桥架应改为穿管敷设，一根电缆穿一根套管。

4.临空墙、门框墙、人防外墙两侧安装接线盒及过渡盒时应避免两侧过线盒在同一位置。

确保暗敷底盒后的人防墙体（临空墙、门框墙、人防外墙）净尺寸不小于200mm。

5.甲类防空地下室的救护站、防空专业队工程、人员掩蔽工程、配套工程的柴油发电站中除柴油发电机组平时可不安装外，其他附属设备及管线均应安装到位。

6.穿越人防墙的预埋套管需一次预留到位。

人防主体浇混凝土后，不得再打洞开槽。

并且预留的套管不得影响人防门的开启。

7. 战时三种通风方式显示箱、控制箱及音响呼唤系统均应按图施工安装到位。

8.人防区内敷设强弱电电缆槽盒（桥架），不得影响人防门的开启。

9.人防门框均应按图纸要求做好接地。

.专业资料Word.接受交底人审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程专业资料Word.接受交底人审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

专业资料Word.专业资料Word.接受交底人审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

专业资料Word. 交底提要人防电管敷设接受交底人审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

专业资料Word.施工单位分项工程名称接受交底人审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

专业资料Word.接受交底人交底人审核人、本表由施工单位填写，交底单位与接受交底单位各存一份。

1 、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写2专业资料Word.技术交底记录编号C2-1表汇冠总部及触摸技术研发中心交底日期工程名称2014-03-20北京城建北方建筑有限公司电线、电缆导管和线槽敷设分项工程名称施工单位人防电管敷设交底提要注意事项：防空地下室的各种动力配电箱、照明箱、控制箱及消防箱，不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装。

若必须设置时，应采取挂墙式明装接受交底人交底人审核人专业资料Word.1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写专业资料Word。

人防工程技术交底一、背景介绍人防工程是指为了保护人民的生命财产安全而建造的工程，主要包括避难场所、防空洞、地下通道等建造物。

为了确保人防工程的建设质量和安全性，进行技术交底是必不可少的环节。

本文将详细介绍人防工程技术交底的内容和要求。

二、技术交底内容1. 人防工程的设计原理和标准：交底人员需要详细介绍人防工程的设计原理和相关标准，包括建造结构、防护设施、通风系统等方面的要求。

同时，还应介绍人防工程的设计参数和施工方案。

2. 施工工艺和方法：交底人员需要详细介绍人防工程的施工工艺和方法，包括基坑开挖、混凝土浇筑、防水处理等方面的要求。

同时，还应介绍施工过程中需要注意的安全事项和质量控制措施。

3. 材料选用和检验标准：交底人员需要介绍人防工程中常用的材料选用和检验标准，包括混凝土、钢筋、防水材料等方面的要求。

同时，还应介绍材料的质量检验方法和合格标准。

4. 设备使用和维护：交底人员需要介绍人防工程中常用的设备使用和维护方法，包括通风设备、消防设备、电气设备等方面的要求。

同时，还应介绍设备的日常维护和定期检查的注意事项。

5. 安全防范和应急措施：交底人员需要介绍人防工程中的安全防范和应急措施，包括火灾防护、疏散通道、应急照明等方面的要求。

同时，还应介绍应急演练和事故处理的流程和方法。

三、技术交底要求1. 清晰明了：交底人员在进行技术交底时，要以清晰明了的语言表达，避免使用专业术语或者复杂的技术名词，确保所有参预人员都能理解。

2. 实地演示：交底人员可以通过实地演示的方式展示人防工程的相关内容，如使用模型或者图表来展示设计原理、施工工艺等，以加深参预人员的理解和记忆。

3. 互动交流：交底过程中，应鼓励参预人员提问和讨论，及时解答疑惑，确保每一个人都能理解和掌握相关知识。

4. 书面材料：交底人员应提供书面材料，如技术交底手册、施工规范等，供参预人员参考和学习。

5. 签字确认：交底结束后，参预人员应签字确认已经理解和掌握相关知识，以确保技术交底的有效性和可行性。
