公路工程测量技术

工程测量技术在公路工程中的应用在现代公路工程建设中，工程测量技术起着至关重要的作用。

它贯穿于公路工程的规划、设计、施工和运营维护等各个阶段，为工程的顺利进行提供了准确、可靠的数据支持和技术保障。

在公路工程的规划阶段，工程测量技术的首要任务是进行地形测绘。

测量人员会运用先进的测量仪器，如全站仪、GPS 接收机等，对工程沿线的地形地貌进行详细的测量和记录。

通过采集大量的地形数据，绘制出高精度的地形图。

这些地形图不仅能够清晰地展现出地势的起伏、山川河流的分布，还能为后续的路线设计提供基础依据。

例如，在山区修建公路时，地形图可以帮助设计师选择合适的路线走向，避开陡峭的山峰和复杂的地质构造，从而降低工程难度和成本。

在设计阶段，工程测量技术为公路的线形设计提供了精确的数据。

设计师需要根据测量得到的地形数据和控制点坐标，确定公路的平面线形（如直线、曲线的组合）和纵断面线形（如坡度、坡长的设置）。

此外，测量人员还会对公路沿线的重要构造物（如桥梁、隧道）的位置进行测量和定位，确保其在设计图上的位置准确无误。

同时，为了保证公路的排水顺畅，测量人员还会对沿线的排水系统进行测量和规划，确定涵洞、边沟等排水设施的位置和尺寸。

施工阶段是公路工程建设的关键环节，工程测量技术在其中发挥着极其重要的作用。

首先，施工前需要进行施工控制网的建立。

控制网是施工测量的基准，它能够确保施工过程中各个部位的测量精度和准确性。

通过在工程现场布设控制点，并使用高精度的测量仪器进行测量和计算，建立起一个稳定可靠的施工控制网。

在路基施工中，测量人员要对路基的填挖高度、边坡坡度进行严格控制。

通过不断地测量和放样，确保路基的施工符合设计要求。

在路面施工中，测量人员需要对路面的高程、平整度进行测量和控制，保证路面的质量和行车舒适性。

对于桥梁和隧道等大型构造物的施工，测量工作更是至关重要。

在桥梁施工中，测量人员要精确测量桥墩、桥台的位置和高程，确保桥梁的线形和结构安全。

公路工程测量方案一、概述二、测量目标1.确定公路工程的地理位置和界限，包括起始点、终止点和里程标志的设置。

2.建立准确的工程纵、横断面，用于设计和施工。

3.确定工程中的地形和地貌特征，以便进行合理的设计和施工。

4.根据工程设计要求，确定土地利用和土地规划。

5.获取施工材料的准确数量和特性，以便供应商提供相应的材料。

6.确定工程中地下管线的位置和深度，以确保施工的安全性和避免损坏。

三、测量方法1.截面测量：通过利用全站仪和高程仪等仪器，在沿线一定间隔内测量截面平面坐标和高程，绘制准确的截面图。

2.地形测量：采用GPS测量方法，获取工程区域的地形高程，以便后续的边坡设计和施工。

3.地貌测量：运用遥感技术和航测技术，对工程区域的地貌特征进行全面测量，以便进行合理的设计和施工。

4.材料量测：采用测量材料的体积和质量的方法，对施工材料进行准确测量。

5.管线测量：通过利用金属探测仪和地下雷达等设备，对地下管线进行准确测量。

四、测量仪器和设备1.全站仪：用于测量线路和平面坐标。

2.高程仪：用于测量点的高程。

3.GPS接收机：用于获取地形和地貌数据。

4.航测仪器：用于获取工程区域的真实地貌信息。

5.金属探测仪和地下雷达：用于检测地下管线的位置和深度。

五、质量控制1.重点检查和校正测量设备的精度和准确性。

2.严格按照国家和地方相关测量规范进行测量工作。

3.对测量结果进行多次验证和比较，确保准确性和可靠性。

4.在测量过程中及时记录和纠正错误，并对数据进行备份和存档。

5.随时与设计和施工团队进行交流和沟通，确保测量数据与工程要求一致。

六、安全措施1.在工地设立明显的标识和警示牌，确保施工人员的安全。

2.使用防护装备，避免受伤和事故发生。

3.遵守交通规则，在工地附近设置交通警示标志，确保施工期间的交通安全。

4.定期进行安全培训和演习，提高员工的安全意识和应急能力。

七、数据处理与报告1.将测量数据导入计算机软件中，进行数据处理和分析。

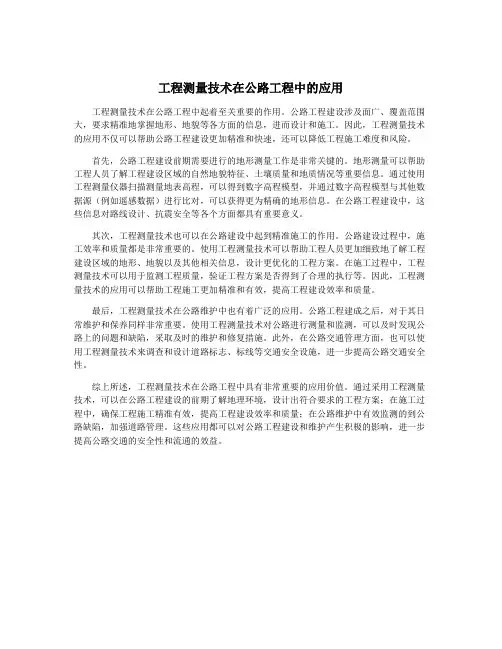

工程测量技术在公路工程中的应用工程测量技术在公路工程中起着至关重要的作用。

公路工程建设涉及面广、覆盖范围大，要求精准地掌握地形、地貌等各方面的信息，进而设计和施工。

因此，工程测量技术的应用不仅可以帮助公路工程建设更加精准和快速，还可以降低工程施工难度和风险。

首先，公路工程建设前期需要进行的地形测量工作是非常关键的。

地形测量可以帮助工程人员了解工程建设区域的自然地貌特征、土壤质量和地质情况等重要信息。

通过使用工程测量仪器扫描测量地表高程，可以得到数字高程模型，并通过数字高程模型与其他数据源（例如遥感数据）进行比对，可以获得更为精确的地形信息。

在公路工程建设中，这些信息对路线设计、抗震安全等各个方面都具有重要意义。

其次，工程测量技术也可以在公路建设中起到精准施工的作用。

公路建设过程中，施工效率和质量都是非常重要的。

使用工程测量技术可以帮助工程人员更加细致地了解工程建设区域的地形、地貌以及其他相关信息，设计更优化的工程方案。

在施工过程中，工程测量技术可以用于监测工程质量，验证工程方案是否得到了合理的执行等。

因此，工程测量技术的应用可以帮助工程施工更加精准和有效，提高工程建设效率和质量。

最后，工程测量技术在公路维护中也有着广泛的应用。

公路工程建成之后，对于其日常维护和保养同样非常重要。

使用工程测量技术对公路进行测量和监测，可以及时发现公路上的问题和缺陷，采取及时的维护和修复措施。

此外，在公路交通管理方面，也可以使用工程测量技术来调查和设计道路标志、标线等交通安全设施，进一步提高公路交通安全性。

综上所述，工程测量技术在公路工程中具有非常重要的应用价值。

通过采用工程测量技术，可以在公路工程建设的前期了解地理环境，设计出符合要求的工程方案；在施工过程中，确保工程施工精准有效，提高工程建设效率和质量；在公路维护中有效监测的到公路缺陷，加强道路管理。

这些应用都可以对公路工程建设和维护产生积极的影响，进一步提高公路交通的安全性和流通的效益。

公路测量技术实施方案一、前言。

公路测量技术是公路工程建设中不可或缺的重要环节，它直接关系到公路工程的设计、施工和运营。

因此，科学、准确的测量技术方案对于公路工程的质量和安全具有至关重要的作用。

本文将就公路测量技术的实施方案进行详细阐述，以期为相关工程技术人员提供参考。

二、测量技术实施方案。

1. 测量前准备。

在进行公路测量前，首先需要进行充分的准备工作。

包括对测量仪器设备进行检查和校准，确保其正常运行和准确度；对测量人员进行培训，使其熟练掌握测量技术和操作规程；对测量区域进行详细的调查和分析，了解地形地貌和交通情况，为后续测量工作提供必要的信息支持。

2. 测量方法选择。

在确定了测量区域后，需要根据具体情况选择合适的测量方法。

常用的测量方法包括全站仪测量、GPS测量、激光测距等。

针对不同的地形和测量要求，选择最合适的测量方法，以确保测量结果的准确性和可靠性。

3. 测量过程操作。

在进行测量过程中，需要严格按照操作规程进行，确保测量数据的准确性。

包括测量仪器的正确设置和校准、测量点的选择和布设、数据的记录和处理等环节，都需要严格执行操作规程，避免因操作失误导致的数据错误。

4. 数据处理与分析。

测量完成后，需要对测量数据进行处理和分析。

包括数据的整理和汇总、测量结果的计算和校核、数据的图表展示和分析等环节。

通过科学的数据处理和分析，得出准确的测量结果，为后续工程设计和施工提供可靠的依据。

5. 报告撰写与归档。

最后，需要将测量结果整理成报告，并进行归档保存。

报告内容应包括测量区域的基本情况、测量方法和过程、测量数据和结果等内容，以便后续工程人员进行参考和利用。

同时，对测量过程中的经验教训进行总结和归档，为今后类似工作提供经验借鉴。

三、结语。

公路测量技术的实施方案对于公路工程的质量和安全具有重要作用。

通过科学的测量前准备、合适的测量方法选择、严格的测量过程操作、准确的数据处理与分析以及完备的报告撰写与归档，可以保证公路测量工作的准确性和可靠性，为公路工程的顺利实施提供有力支持。

公路工程施工测量是指在公路工程施工过程中，依据设计图纸和施工规范，对施工现场进行实地测量、放样和监控的过程。

测量工作是公路工程的重要组成部分，其精度直接关系到工程的质量和安全。

本文将从公路工程施工测量的意义、内容、方法、要点等方面进行详细阐述。

一、公路工程施工测量的意义1. 确保工程质量：公路工程施工测量是保证工程质量的基础工作，通过对施工现场的实地测量和监控，确保施工过程符合设计要求，避免工程质量问题。

2. 提高施工效率：准确的测量数据为施工提供了可靠的依据，有助于提高施工效率，减少施工过程中的返工和调整。

3. 保障施工安全：公路工程施工测量工作有助于发现潜在的安全隐患，为施工现场的安全管理提供数据支持。

4. 优化工程设计：施工测量数据可以为工程设计提供反馈，有助于优化设计方案，提高工程质量。

二、公路工程施工测量内容1. 控制测量：控制测量是施工测量的基础，主要包括建立平面控制网和高程控制网，为施工放样和监控提供基准。

2. 施工放样：施工放样是根据设计图纸，在现场标出道路中线、边线、高程等关键位置，为施工提供直观的指导。

3. 施工监控：施工监控是对施工现场进行动态测量，及时发现和解决施工过程中的质量、安全问题。

4. 竣工测量：竣工测量是对已完成施工的公路工程进行最终测量，确保工程符合设计要求，为工程验收提供依据。

三、公路工程施工测量方法1. 传统测量方法：包括光学测量、电子测量等，如全站仪、水准仪、经纬仪等。

2. 现代测量方法：包括卫星定位测量（GPS）、激光扫描测量等。

3. 数字测量：利用计算机技术、数字影像技术等进行测量，如数字水准仪、数字经纬仪等。

四、公路工程施工测量要点1. 严谨的操作：测量工作需严格按照规范操作，确保测量精度。

2. 充分的准备：施工前应做好充分的准备工作，如了解设计意图、熟悉施工图纸等。

3. 合理的布局：测量布设应考虑施工现场的地理环境、交通状况等因素，确保测量的顺利进行。

公路桥梁工程测量技术与测绘技术的应用公路桥梁工程是交通运输基础设施建设中的重要组成部分，它的建设不仅涉及到设计和施工，还需要进行测量和测绘工作。

测量技术和测绘技术在公路桥梁工程中起着至关重要的作用，对保证工程质量和安全具有重要意义。

在公路桥梁工程的建设过程中，测量技术主要用于确定工程的位置、高程、坐标等基本参数。

根据工程设计要求，测量人员使用各种测量仪器和设备对工程现场进行测量，如全站仪、水准仪、经纬仪等。

通过测量得到的数据，可以确定桥梁的准确位置和高程，以便后续的施工工作能够进行。

测量人员还需要对工程所在地的地形、地貌进行测量，以了解地质情况和影响工程建设的因素。

这些测量数据对于工程施工的选择和安全评估具有重要意义。

测绘技术在公路桥梁工程中的应用包括工程测绘和成果测绘两个方面。

工程测绘是指在工程建设过程中对桥梁的位置、形状、尺寸等进行详细测量，并制作相关图件和资料，为设计和施工提供准确的数据支持。

在桥梁施工前，测绘人员需要对桥梁的地形和地貌进行详细测量，绘制地形图和平面图，为工程设计和施工计划提供基础数据。

成果测绘则是指对桥梁建成后进行测量和测绘，制作桥梁建设项目成果图和工程档案。

这些成果图可以用于验收和备案，并提供给后续的维护和管理工作使用。

在公路桥梁工程中，测量技术和测绘技术的应用也离不开地理信息系统（GIS）的支持。

GIS系统将测量和测绘数据与地理位置相结合，能够进行空间数据分析和管理，为工程施工和管理提供更加全面和准确的支持。

在桥梁的设计过程中，设计人员可以借助GIS系统对桥梁所在地进行地理信息分析，选择合适的设计方案和施工方法。

在桥梁建成后，管理人员可以通过GIS系统对桥梁进行监测和维护，及时发现和解决问题，确保桥梁的安全和可靠性。

工程测量技术在公路工程中的应用摘要：随着我国社会的不断发展，城市化进程的不断深入，公路工程数量越来越多。

在公路工程施工中，工程测量是一个关键环节，他指导着施工的正常运行，控制着工程质量，因此施工主管部门一定要正确认识工程测量的意义和作用，深入探究和掌握有关测量技术，提升他在实践过程中的应用水平，使其在公路施工中发挥重要作用。

关键词：工程测量技术；公路工程；应用1公路工程测量的主要内容1.1工程施工阶段在公路工程施工环节中工程测量技术至关重要，因此测量人员应该严格依据设计图纸，提前落实坐标放样、高程放样等任务。

施工图要贯穿整个放样环节的始终，把各个结构的标高、桩位偏移和屏幕尺寸等误差控制在允许范围之内。

与此同时，要强化工程竖曲线变坡点等位置的控制测量，将误差控制在可以接受的范围之内。

在完成放样测量之后，要马上测量检核点，且和设计坐标对比，假如有精确度不准的状况发生，必须重新做放样测量，以确保公路施工的正常进行。

在公路工程施工过程中，我们常常会面对比较大的建筑物，情况复杂的桥洞和隧道，这时应该对他们进行重点测量，工程施工开始之前要设计关键部位的重点测量方案，来消除因为精度不准带来的消极影响。

1.2图纸设计阶段在图纸设计阶段中，设计方案必须经过不断修改，期间考量初步设计图纸的合理性和科学性，分析其中的不足之处，改进设计方法，得出最优化的施工路线。

确定施工路线之后，测量人员要去往实地进行测量，主要包括测量施工点和重要网点的地形和设计路线纵横面测量等等。

除此之外，设计的施工图纸一定要从工程的实际状况出发，对此进行整体审核，假如出现设计方案和实际情况不一致的话，一定要提前上报，确保工程施工的准确性。

1.3初步设计阶段在初步设计阶段中，我们要把设计任务书和工程开工的有关资料作为前提和基础，按照有关设计原则和工程标准，从工程施工的实际状况出发，切实遵循工程设计方案。

在这个环节中，工程初期的有关前提资料有一些是在工程测量中获得的，像地图测量、高程测量等等数据，测量环节要严格遵照有关标准比例，以保证获得的数据是真实、可靠、有效的。

公路工程测量方法及内容1公路工程测量的方法和内容1.1公路工程测量内容公路测量中依照公路技术标准的高低，主要可以分为一阶段测量和二阶段测量。

其中一阶段测量主要针对的对象为线路方案的测量，还包括了修建任务非常急迫或者修建公路等级比较低的公路的测量，在现场的测量中通常是通过设计方案的要求在现场一次定测。

二阶段测量分为初测和定测，初测的测量内容主要是为公路的初步设计提供地形图和相关文件等的测量，在方案选定后就进入到定测，也就是技术设计阶段的测量，主要的测量内容包括中线测量、横断面测量等。

在公路工程测量中平面线性往往会因为地形、水文条件以及其它的一些原因而发生改线现象，此时需要采取圆曲线进行连接，我国目前采取的方法通常是辐射螺旋线法。

公路初步设计阶段的测量工作主要是拟定修建的原则并提出设计方案。

路线纵断面测量又称为中线水准测量，其主要的测量内容是测定中线各里程桩的地面高程，为路线纵坡的设计提供数据。

测量的具体内容包括基平测量、水平测量等。

先沿原设计路线方向设置水准点，并建立高程控制，在基平测量中先联系额起始水准点和附近的谁追电，获得绝对的高程后再沿水准点进行测量，在测量中需要注意的是为了获得更多的检查条件，应尽可能多的与其他水准点进行连接，若是基准水准点的附近没有其他水准点，需要架设起始水准点的高程。

根据上步测量得到水准点高程，分段进行水平测量得到各里程的地面高程，具体而言在测量中以相邻两个水准点为一侧段，从一个水准点出发，之歌测量地面高程，形成附和水准路线，在测量中一般要求fh允=±50Lmm，式中L代表水准路线长度。

路线横断面测量主要的测量任务是测定垂直于中线的地面高程，进而绘制横断面图，为后期的路基设计以及施工放边桩等提供数据。

在测量中需要选确定横断面的方向，进而测量地面边坡编好点的距离和高差，根据路基设计宽度、挖坑吃讯以及地形等情况来确定横断面测量的宽度，一般公路测量要求中线两侧个10~50m，针对不同公路的设计标准横断面测绘的密度可适当继续拧加密地面点距离和高度一般精确到0.1m。
