第4章 波动方程的积分解

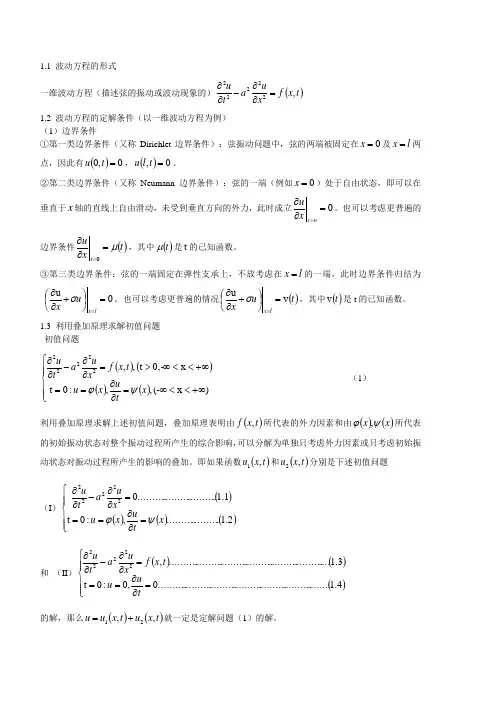

1.1 波动方程的形式一维波动方程（描述弦的振动或波动现象的）()t x f x u a t u ,22222=∂∂-∂∂ 1.2 波动方程的定解条件（以一维波动方程为例）（1）边界条件①第一类边界条件（又称Dirichlet 边界条件）：弦振动问题中，弦的两端被固定在0=x 及l x =两点，因此有()0,0=t u ，()0,=t l u 。

②第二类边界条件（又称Neumann 边界条件）：弦的一端（例如0=x ）处于自由状态，即可以在垂直于x 轴的直线上自由滑动，未受到垂直方向的外力，此时成立0=∂∂=ox xu 。

也可以考虑更普遍的边界条件()t xu x μ=∂∂=0，其中()t μ是t 的已知函数。

③第三类边界条件：弦的一端固定在弹性支承上，不放考虑在l x =的一端，此时边界条件归结为0u =⎪⎭⎫ ⎝⎛+∂∂=l x u x σ。

也可以考虑更普遍的情况()t u x lx v u =⎪⎭⎫⎝⎛+∂∂=σ，其中()t v 是t 的已知函数。

1.3 利用叠加原理求解初值问题 初值问题()()()()⎪⎪⎩⎪⎪⎨⎧+∞<<∞=∂∂==+∞<<∞>=∂∂-∂∂)x -(,,:0t x 0,-t ,,22222x t u x u t x f x u a t u ψϕ （1） 利用叠加原理求解上述初值问题，叠加原理表明由()t x f ,所代表的外力因素和由()()x x ψϕ,所代表的初始振动状态对整个振动过程所产生的综合影响，可以分解为单独只考虑外力因素或只考虑初始振动状态对振动过程所产生的影响的叠加。

即如果函数()t x u ,1和()t x u ,2分别是下述初值问题（I ）()()()()⎪⎪⎩⎪⎪⎨⎧=∂∂===∂∂-∂∂2.1.....................,:0t 1.1. (022)222x t u x u x u a t u ψϕ和 （II ）()()()⎪⎪⎩⎪⎪⎨⎧=∂∂===∂∂-∂∂4.1....................................................................0,0:0t 3.1................................................................,22222t u u t x f x u a t u的解，那么()()t x u t x u u ,,21+=就一定是定解问题（1）的解。

波动方程的解析求解波动方程是描述波动现象的一种数学模型，广泛应用于物理学、工程学和地球科学等领域。

它描述了波的传播和变化规律，并可以通过解析方法得到具体的解。

波动方程可以写作:∂²u/∂t² = c²∇²u其中，u表示波动的物理量，t表示时间，c为波的传播速度，∇²表示Laplace算子。

解析求解波动方程是指通过代数运算、微积分工具等数学方法，直接得到方程的解析解。

相对于数值方法，解析求解具有精确性和通用性的优势。

下面将从几个方面介绍波动方程的解析求解方法。

一、分离变量法：对于边界条件和初值条件满足特定形式的波动方程，可以通过分离变量法求解。

具体步骤为将未知函数拆分成时间和空间两个变量的乘积形式，代入方程后将时间和空间两部分分别等于一个常数，得到一组关于常数和变量的常微分方程。

通过求解这组方程并考虑边界条件，可以得到波动方程的解析解。

二、傅里叶变换法：傅里叶变换是一种将函数分解成频域分量的方法，对于满足一定条件的波动方程，可以通过傅里叶变换得到解析解。

具体步骤为将波动方程进行傅里叶变换，得到频域的代数方程，再将其反变换回时域，即可得到原方程的解析解。

三、格林函数法：格林函数是波动方程的特殊解，可以用来表示波在某一点的传播规律。

通过构造波源函数和格林函数的卷积，可以得到波动方程的解析解。

这种方法常用于求解具有一定边界条件的波动方程，可以得到空间中任意一点的解析解。

四、变量替换方法：对于一些特殊形式的波动方程，如球坐标系或柱坐标系下的波动方程，可以通过将自变量进行适当的变换，得到新的形式，进而求解原方程。

这种方法可以简化方程的形式，使求解变得更加方便。

综上所述，波动方程的解析求解方法主要包括分离变量法、傅里叶变换法、格林函数法和变量替换方法等。

这些方法对于特定形式的波动方程都有适用性，能够得到精确的解析解。

在实际问题中，根据具体情况选择合适的方法进行求解，将有助于深入理解波动现象的特性和规律。

波动方程及其解法波动方程是常见的偏微分方程之一，它描述的是波的传播和变化。

而在实际问题中，如声波、光波、电磁波等的研究中，波动方程的解法是被广泛使用的。

本文将介绍波动方程的基本概念及其解法。

一、波动方程的基本概念波动方程最基本的形式是一维波动方程，其数学表达式如下：$\frac{\partial^2 u}{\partial t^2}=c^2\frac{\partial^2 u}{\partial x^2}$其中，$u(x,t)$表示波的位移，$c$是波的速度。

可以看出，波动方程是一个描述时间和空间之间关系的方程。

在这个方程中，偏微分算子表达了波动的传播和变化的规律。

二、波动方程的解法1. 分离变量法分离变量法是解波动方程的最常见方法之一。

其主要思想是，将变量$x$和$t$分离出来，分别让它们满足不同的微分方程。

如一维波动方程可以假设其解为$u(x,t)=X(x)T(t)$，将其代入波动方程可得：$XT''=c^2X''T$进一步变形，可得：$\frac{T''}{c^2T}=\frac{X''}{X}$由此得到两个方程：$\frac{T''}{c^2T}=-\omega^2$$X''=-\omega^2X$其中，$\omega$为角频率，$-\omega^2$为分离出来的常数倍。

对于这两个微分方程，可以分别求解。

2. 叠加原理在叠加原理中，可以将波看做是多个波的叠加。

这种方法可以用于特定场合下的波动方程求解。

例如，在弹性绳的研究中，可以将弹性绳的振动看作是多个波的叠加。

在这种情况下，可以对不同的波求解，并把它们的解加起来成为最终的解。

3. 直接积分法直接积分法是一种基本的解微分方程的方法，同样也适用于波动方程的求解。

在直接积分法中，可以通过对波动方程进行积分，逐步求解出波的变化规律。

这种方法的实现需要考虑初值条件的限制，而条件的不同可能导致问题的复杂性。

第四章 波动方程的积分解4.1非其次标量亥姆霍兹方程的积分解电磁波问题的求解，都可以归结为求解其次或非其次标量或矢量波动方程。

对这类二阶偏微分方程，一般可以采用微分法和积分法。

在电磁波问题中，有源区的时谐电磁场满足非其次亥姆霍兹方程：()()()22r k r f r φφ∇+=- (4-1)考虑在体积V 中，Φ和Ψ标量场和二阶导数连续，在包围体积V 的封闭截面S 上标量场Φ和Ψ的一阶导数存在，由标量格林函数：()22-d ()d VSV S φψψφφψψφ∇∇=∇-∇⎰⎰⎰⎰⎰ (4-2)建立了标量场Φ和Ψ在闭合界面内的体积分和闭合界面上的面积分关系。

格林函数满足齐次亥姆霍兹方程。

()()220g r k g r ∇+='r r ≠ （4-3）整理以上三个算式得()()d [()()]d Vs s g r f r V g r g r S φφ+=∇-∇⎰⎰⎰⎰⎰ （4-4）'[]d -[dS-()dS]n s s s gg g S g r a e R φφφφ∂∇-∇==∇∂⎰⎰⎰⎰⎰⎰ （4-5） 积分结果为()'''''''''''1()d d 44jk r r jk r r jk r r V S e e e r f r V r r S n n r r r r r r φφφππ------⎛⎫∂∂ ⎪=-- ⎪∂∂--- ⎪⎝⎭⎰⎰⎰⎰⎰（）（） (4-6)电磁波遇到障碍物时，会发生绕射现象。

标量基尔霍夫公式可以用来近似计算电磁波通过电屏上孔径的绕射场，但需要假定条件： （1） 封闭面上除口径面外，标量场及其法向导数为零。

（2） 在口径面上，标量场及其法向导数等于无障碍物时的入射场。

可以看出，基尔霍夫近似必然导致在口径面的边缘场发生突变，从而产生突变。

但基尔霍夫近对物理光学的许多绕射问题仍然给出了许多满意的答案。

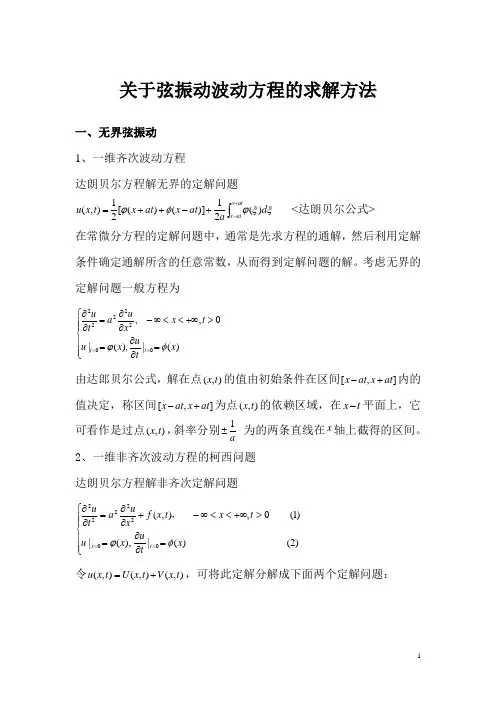

关于弦振动波动方程的求解方法一、无界弦振动 1、一维齐次波动方程达朗贝尔方程解无界的定解问题⎰+-+-++=atx at x d aat x at x t x u ξξϕφϕ)(21)]()([21),( <达朗贝尔公式> 在常微分方程的定解问题中，通常是先求方程的通解，然后利用定解条件确定通解所含的任意常数，从而得到定解问题的解。

考虑无界的定解问题一般方程为⎪⎪⎩⎪⎪⎨⎧=∂∂=>+∞<<∞-∂∂=∂∂==)(|),(|0, ,0022222x t u x u t x x u a t u t t φϕ 由达郎贝尔公式，解在点),(t x 的值由初始条件在区间],[at x at x +-内的值决定，称区间],[at x at x +-为点),(t x 的依赖区域，在t x -平面上，它可看作是过点),(t x ，斜率分别a1± 为的两条直线在x 轴上截得的区间。

2、一维非齐次波动方程的柯西问题 达朗贝尔方程解非齐次定解问题⎪⎪⎩⎪⎪⎨⎧=∂∂=>+∞<<∞-+∂∂=∂∂==)2()(|),(|)1(0,),(0022222 ， x t u x u t x t x f x u a t u t x φϕ 令),(),(),(t x V t x U t x u +=，可将此定解分解成下面两个定解问题：(I) ⎪⎪⎩⎪⎪⎨⎧=∂∂=>+∞<<∞-∂∂=∂∂== ，　)(|),(|0,0022222x t u x u t x x u a t u t x φϕ(II) ⎪⎪⎩⎪⎪⎨⎧=∂∂=>+∞<<∞-+∂∂=∂∂== ，　0|,0|0,),(0022222t x t u u t x t x f x u a t u其中问题(I)的解可由达朗贝尔公式给出：⎰+-+-++=atx atx d a at x at x t x U ξξϕϕϕ)(21)]()([21),(。
