微型电机选型方法微型电机是一种体积小、重量轻、功率较低的电动机，广泛应用于家用电器、智能设备、医疗器械等领域。
选型是指根据实际需求，选择适合的微型电机型号和规格。
本文将介绍微型电机的选型方法，帮助读者了解如何选择合适的微型电机。
选型前需要明确需求。
不同应用场景对微型电机的要求有所不同，如转速、扭矩、工作温度等。
因此，在选型前需要明确需求参数，这样才能更好地选择合适的微型电机。
了解微型电机的基本参数。
微型电机的基本参数包括额定电压、额定功率、额定转速、额定电流、额定扭矩等。
这些参数是选型的重要依据，需要根据实际需求进行比对和选择。
第三，选择合适的电机类型。
微型电机主要有直流电机和交流电机两种类型。
直流电机转速范围广，具有较好的调速性能，适用于对转速要求较高的场合；而交流电机结构简单，成本较低，适用于转速要求不高的场合。
根据实际需求选择合适的电机类型。
第四，根据电机的负载特性选择合适的电机。
不同负载对电机的要求也不同，如启动特性、转矩特性、响应速度等。
根据负载特性选择合适的电机，可以提高电机的工作效率和使用寿命。
第五，考虑电机的可靠性和寿命。
微型电机的可靠性和寿命是选型时需要重点考虑的因素。
可靠性包括电机的制造工艺、质量控制等方面，寿命则与电机的材料、结构等相关。
选择具有良好可靠性和较长寿命的微型电机，可以提高设备的稳定性和可靠性。
第六，考虑成本和性价比。
在选型时，除了满足实际需求外，还需要考虑电机的成本和性价比。
成本包括电机的价格以及后期维护成本等，性价比则是综合考虑电机的性能、质量、价格等因素。
根据实际情况选择性价比较高的微型电机，可以降低成本并提高经济效益。
通过对比和评估，选择合适的微型电机。
可以通过查阅电机厂家提供的产品手册和技术参数，与需求进行对比和评估。
也可以咨询电机专家或工程师的意见，结合实际情况做出选择。
总结起来，微型电机的选型方法包括明确需求、了解基本参数、选择合适的电机类型、考虑负载特性、考虑可靠性和寿命、考虑成本和性价比等。
5个电机选型步骤，易学易用电机选型需要的基本内容有：所驱动的负载类型、额定功率、额定电压、额定转速、其他条件。
一、所驱动的负载类型这个得反过来从电机特点说。
电机可以简单划分为直流电机和交流电机，交流又分为同步电机和异步电机。
1、直流电机直流电机的优点是可以方便地通过改变电压调节转速，并可以提供较大的转矩。
适用于需要频繁调节转速的负载，如钢厂的轧机，矿山的提升机等。
但现在随着变频技术的发展，交流电机也可以通过改变频率来实现调节转速。
不过虽然变频电机价格比普通电机贵不了多少，但变频器价格在整套设备中占据主要部分，所以直流电机还有一个优点是便宜。
直流电机的缺点在于结构复杂，任何设备只要结构复杂，必然导致故障率增加。
直流电机相比于交流电机，除了绕组复杂（励磁绕组、换向极绕组、补偿绕组、电枢绕组），还增加了滑环、电刷和换向器。
不仅对制造商的工艺要求高，而且后期维护成本也相对较高。
因此直流电机在工业应用中是处在一个逐渐没落但过渡阶段仍有用武之地的尴尬境地。
如果用户资金比较充裕的话，建议选择交流电机配变频器的方案，毕竟使用变频器也带来很多好处，这个不细说了。
2、异步电机异步电机的优点在于结构简单，性能稳定，维护方便，价格便宜。
且制造工艺上也是最简单的，曾听车间的老技师说过，装配一台直流电机的所用工时，可以完成差不多功率的两台同步电机或者四台异步电机，由此可见一斑。
因此异步电机在工业中得到了最广泛的应用。
异步电机又分为鼠笼型电机和绕线型电机，其区别在于转子。
鼠笼型电机转子由金属条制成，铜制或铝制。
铝的价格比较低，我国又是铝矿大国，在要求不高的场合应用广泛。
但铜的机械性能和导电性能都好于铝，就我所接触的绝大部分都是铜制转子。
鼠笼型电机在工艺上解决了断排的问题后，可靠性远远超过绕组型转子的电机。
而其缺点在于，金属转子在旋转的定子磁场中切割磁感线获得的转矩较小，且起动电流较大，对起动力矩要求较大的负载难以胜任。
尽管增加电机铁心长度可以获得更多的转矩，但力度十分有限。

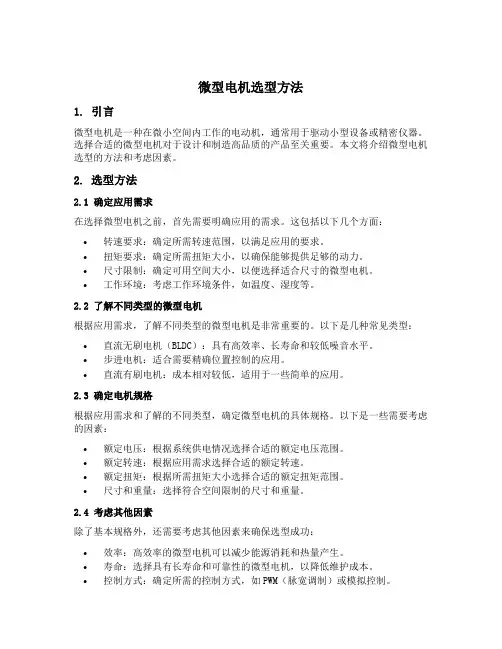

微型电机选型方法1. 引言微型电机是一种在微小空间内工作的电动机，通常用于驱动小型设备或精密仪器。
选择合适的微型电机对于设计和制造高品质的产品至关重要。
本文将介绍微型电机选型的方法和考虑因素。
2. 选型方法2.1 确定应用需求在选择微型电机之前，首先需要明确应用的需求。
这包括以下几个方面：•转速要求：确定所需转速范围，以满足应用的要求。
•扭矩要求：确定所需扭矩大小，以确保能够提供足够的动力。
•尺寸限制：确定可用空间大小，以便选择适合尺寸的微型电机。
•工作环境：考虑工作环境条件，如温度、湿度等。
2.2 了解不同类型的微型电机根据应用需求，了解不同类型的微型电机是非常重要的。
以下是几种常见类型：•直流无刷电机（BLDC）：具有高效率、长寿命和较低噪音水平。
•步进电机：适合需要精确位置控制的应用。
•直流有刷电机：成本相对较低，适用于一些简单的应用。
2.3 确定电机规格根据应用需求和了解的不同类型，确定微型电机的具体规格。
以下是一些需要考虑的因素：•额定电压：根据系统供电情况选择合适的额定电压范围。
•额定转速：根据应用需求选择合适的额定转速。
•额定扭矩：根据所需扭矩大小选择合适的额定扭矩范围。
•尺寸和重量：选择符合空间限制的尺寸和重量。
2.4 考虑其他因素除了基本规格外，还需要考虑其他因素来确保选型成功：•效率：高效率的微型电机可以减少能源消耗和热量产生。
•寿命：选择具有长寿命和可靠性的微型电机，以降低维护成本。
•控制方式：确定所需的控制方式，如PWM（脉宽调制）或模拟控制。
•成本：根据预算限制选择合适的微型电机。
3. 示例假设我们需要选择一个用于小型机器人的微型电机。
根据应用需求，我们需要一个具有以下规格的电机：•额定电压：12V•额定转速：1000 RPM•额定扭矩：0.5 Nm•尺寸限制：直径不超过30mm，长度不超过50mm根据这些需求，我们可以考虑选择直流无刷电机（BLDC）。
在市场上搜索符合规格的产品，并对比其效率、寿命和成本等因素。
YKA2608MC/ YKA2608MD 细分驱动器特点◆ 高性能、低价格◆ 设有12/8档等角度恒力矩细分，最高200细分，使运转平滑，分辨率提高◆ 采用独特的控制电路，有效的降低了噪音，增加了转动平稳性◆ 最高反应频率可达200Kpps◆ 步进脉冲停止超过100ms时，线圈电流自动减半，减小了许多场合的电机过热◆ 双极恒流斩波方式，使得相同的电机可以输出更大的速度和功率◆ 光电隔离信号输入/输出◆ 驱动电流从0.0A/相到6.0A/相连续可调◆ 可以驱动任何6.0A相电流以下两相混合式步进电机◆ 单电源输入，电压范围：DC24-80V◆ 出错保护：――过热保护――过流、电压过低保护◆ 体积小巧YKA2608MC(D)是一款经济、小巧的步进驱动器，体积为45x136x92mm2。
典型应用雕刻机激光打标机激光内雕机概述YKA2608MC(D)是等角度恒力矩细分型高性能步进驱动器，驱动电压DC24-80V，采用单电源供电。
适配6或8出线电流在6.0A以下，外径57-86mm的各种型号的二相混合式步进电机。
该驱动器内部采用双极恒流斩波方式，使电机噪音减小，电机运行更平稳；驱动电源电压的增加使得电机的高速性能和驱动能力大为提高；而步进脉冲停止超过100ms时，线圈电流自动减半，使驱动器的发热可减少50%，也使得电机的发热减少。
用户在脉冲频率不高的时候使用低速高细分，使步进电机运转精度提高，最高可达200细分，振动减小，噪声降低。
电器规格说明 最小值 典型值 最大值 供电电压（VDC） 24 跟用户要求有关 80峰值输出电流（A） 0.0 跟用户要求有关 6.0逻辑输入电流（mA） 15步进脉冲相应频率（KHz）- - 200脉冲低电平时间（uS） 2.5 - -工作电流设定示意图功能设定示意图输入信号波形时序图驱动器信号示意图驱动器接线示意图安装尺寸（单位：mm）z采用侧面安装，散热效果较好YKA2608MC细分设定表细分数 1 2 4 5 8 1020254050100200 200 200 200200 D6 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF D5 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF D4 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF D3 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF ON，双脉冲：PU为正向步进脉冲信号，DR为反向步进脉冲信号D2OFF，单脉冲：PU为步进脉冲信号，DR为方向控制信号D1 自检测开关(OFF时接收外部脉冲，ON时驱动器内部发7.5kHz脉冲) YKA2608MD细分设定表细分数 1 2 4 8 16 32 64128 D6 ON OFF ON OFF ON OFF ON OFF D5 ON ON OFF OFF ON ON OFF OFF D4 ON ON ON ON OFF OFF OFF OFF D3 无效ON，双脉冲：PU为正向步进脉冲信号，DR为反向步进脉冲信号D2OFF，单脉冲：PU为步进脉冲信号，DR为方向控制信号D1 自检测开关(OFF时接收外部脉冲，ON时驱动器内部发7.5kHz脉冲)指示灯和电位器功能说明标记符号 功 能注 释PWR 电源指示灯 驱动器通电时，绿色指示灯亮。

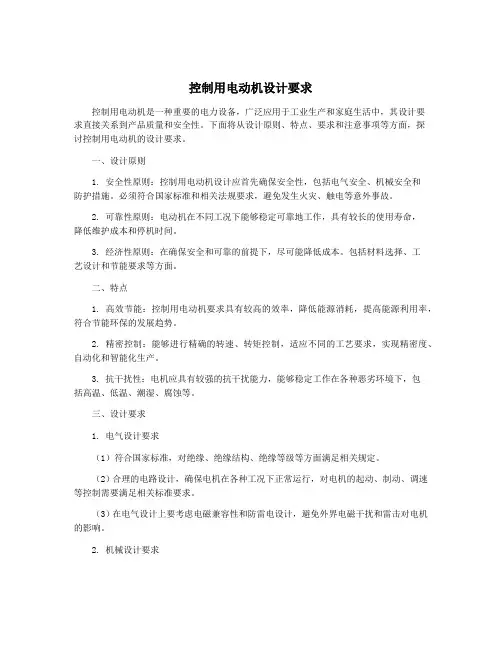

控制用电动机设计要求控制用电动机是一种重要的电力设备，广泛应用于工业生产和家庭生活中，其设计要求直接关系到产品质量和安全性。
下面将从设计原则、特点、要求和注意事项等方面，探讨控制用电动机的设计要求。
一、设计原则1. 安全性原则：控制用电动机设计应首先确保安全性，包括电气安全、机械安全和防护措施。
必须符合国家标准和相关法规要求，避免发生火灾、触电等意外事故。
2. 可靠性原则：电动机在不同工况下能够稳定可靠地工作，具有较长的使用寿命，降低维护成本和停机时间。
3. 经济性原则：在确保安全和可靠的前提下，尽可能降低成本。
包括材料选择、工艺设计和节能要求等方面。
二、特点1. 高效节能：控制用电动机要求具有较高的效率，降低能源消耗，提高能源利用率，符合节能环保的发展趋势。
2. 精密控制：能够进行精确的转速、转矩控制，适应不同的工艺要求，实现精密度、自动化和智能化生产。
3. 抗干扰性：电机应具有较强的抗干扰能力，能够稳定工作在各种恶劣环境下，包括高温、低温、潮湿、腐蚀等。
三、设计要求1. 电气设计要求（1）符合国家标准，对绝缘、绝缘结构、绝缘等级等方面满足相关规定。
（2）合理的电路设计，确保电机在各种工况下正常运行，对电机的起动、制动、调速等控制需要满足相关标准要求。
（3）在电气设计上要考虑电磁兼容性和防雷电设计，避免外界电磁干扰和雷击对电机的影响。
2. 机械设计要求（1）符合机械强度、刚度、附加负荷等机械性能指标，以确保电机在各种负载和工况下能够正常运行。
（2）合理的散热设计，确保电机在长时间工作过程中能够及时散热，避免过热损坏。
3. 控制系统设计要求（1）应用先进的控制器件和控制算法，能够进行精确的控制，响应迅速、稳定性好。
（2）具备通信接口，可实现与上位机的通信，便于远程监控和故障诊断。
4. 环保要求（1）采用环保材料，符合相关环保要求。
（2）符合节能指标，尽可能减少能源消耗，降低对环境的影响。
四、注意事项1. 在设计过程中，应根据电机的不同用途和工况，确定合适的电机类型和规格。
名词解释1. 最大允许转矩：在本产品系列中主要是对减速箱而言，减速箱的输出轴转矩随减速比的变化而变化，受材料、结构等多方面因素制约。
减速箱最大允许转矩指在保证强度、使用寿命等正常工况下可能承受（或输出）的最大转矩。
2. 传动效率：减速箱动力传递的效能。
3. 径向负载：电机或减速箱输出轴在半径方向上的承受载荷。
4. 轴向负载：电机或减速箱输出轴在轴向上的承受载荷。
5. 额定：在保持正常温度下，电机能够安全运行的限度称为额定。
例如：额定输出、额定电压、额定频率、额定转速。
额定时间：额定输出下可正常连续运转的时间称为额定时间。
连续额定：在额定输出下，可连续使用时称为连续额定。
短时间额定：在指定的固定时间做额定输出运转时称为短时间额定。
6. 输出：单位时间对外所做的功。
额定输出：电机在额定电压、额定频率下，连续稳定的输出额定转速、额定转矩。
7. 转矩：起动转矩：电机起动时瞬间产生的转矩。
最大转矩：电机在一定电压、一定频率下可能输出的最大转矩。
额定转矩：电机在额定电压、额定频率下可连续输出的转矩。
静摩擦转矩：电磁制动、离合器制动等在停止状况下，为保持该状态时电机的输出转矩。
容许转矩：指电机运转时所能使用的最大转矩。
该转矩受电机的额定转矩、温升以及组合的减速箱强度所限制。
8. 转速：同步转速：电机的固定特性参数与电机的极数、使用电源的频率有关。
Ns=120f/P（r/min）Ns :同步转速（r/min）f :电源频率（Hz）p :电极极数空载转速：标准电机、可逆电机在无负载时的转速（比同步转速低1～5％）。
额定转速：电机在额定工况下的转速（比同步转速低5～20％）。
转差率：转速的表示方式之一。
S=（Ns-N）/N （r/min）S :转差率Ns :同步转速（r/min）N :任意负载时的转速（r/min）9. 停止过转量：电机输出轴从切断电源的瞬间到完全停止时，因惯性继续旋转的圈数（或角度）。
10.制动力：为使电机输出轴快速减速、制动停止，或使电机输出轴保持状态所施加于电机（转子）的力。

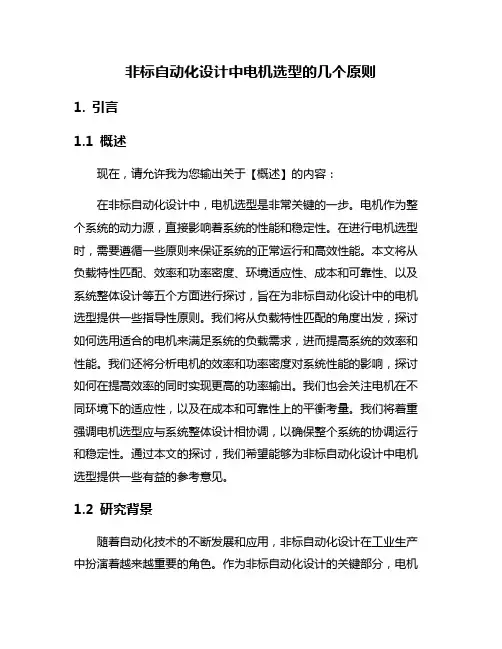

非标自动化设计中电机选型的几个原则1. 引言1.1 概述现在，请允许我为您输出关于【概述】的内容：在非标自动化设计中，电机选型是非常关键的一步。
电机作为整个系统的动力源，直接影响着系统的性能和稳定性。
在进行电机选型时，需要遵循一些原则来保证系统的正常运行和高效性能。
本文将从负载特性匹配、效率和功率密度、环境适应性、成本和可靠性、以及系统整体设计等五个方面进行探讨，旨在为非标自动化设计中的电机选型提供一些指导性原则。
我们将从负载特性匹配的角度出发，探讨如何选用适合的电机来满足系统的负载需求，进而提高系统的效率和性能。
我们还将分析电机的效率和功率密度对系统性能的影响，探讨如何在提高效率的同时实现更高的功率输出。
我们也会关注电机在不同环境下的适应性，以及在成本和可靠性上的平衡考量。
我们将着重强调电机选型应与系统整体设计相协调，以确保整个系统的协调运行和稳定性。
通过本文的探讨，我们希望能够为非标自动化设计中电机选型提供一些有益的参考意见。
1.2 研究背景随着自动化技术的不断发展和应用，非标自动化设计在工业生产中扮演着越来越重要的角色。
作为非标自动化设计的关键部分，电机选型在设备性能和效率方面起着至关重要的作用。
在进行非标自动化设计时，正确选择适合特定应用的电机类型和规格至关重要。
在进行电机选型时，工程师们可能会面对诸多挑战和困难。
不同的应用需要不同种类的电机，如伺服电机、步进电机、直流电机等，而这些电机具有不同的特性和适用范围，因此需要根据具体应用场景进行选择。
需要考虑电机的负载特性、效率和功率密度、环境适应性、成本和可靠性等因素，以确保选型的合理性和可靠性。
针对非标自动化设计中电机选型面临的种种挑战和困难，有必要深入研究和总结电机选型的几个原则，以指导工程师们在实际应用中进行合理、科学的电机选型，从而提高非标自动化设备的性能和效率。
【这里可以加入一些相关的案例或引用，来突显研究背景的重要性和现实意义】。
