伺服电机选型计算公式

说明：由于是连续运动，所以在计算牛矩时只需考虑负载牛矩，启动牛矩忽略，但必须考虑到机械结构参数：
皮带速度：V=96m/min
皮带与工作物总质量m L=50kg*
滑动面摩擦系数μ=0.3*
滚筒直径D=0.1m*
滚筒质量m2=5kg*
传送带和滚筒的机械效率η=0.8*
减速机机械效率ηG=0.7
减速比i=5*
外力FA=10N*
移动方向与水平轴夹角 a =0°
1)电机转速
减速机输出轴转速N=305.5768rpm
电机输出轴转速N M=N*i
=1527.884rpm 2)计算负载转矩
减速机轴向负载F=
=
减速机轴负载转矩T L
=9.8125Nm
电机轴负载转矩T LM=
= 2.803571Nm
4)计算折算到电机轴的惯量
皮带和工作物的惯量J M1
=0.125kgm2

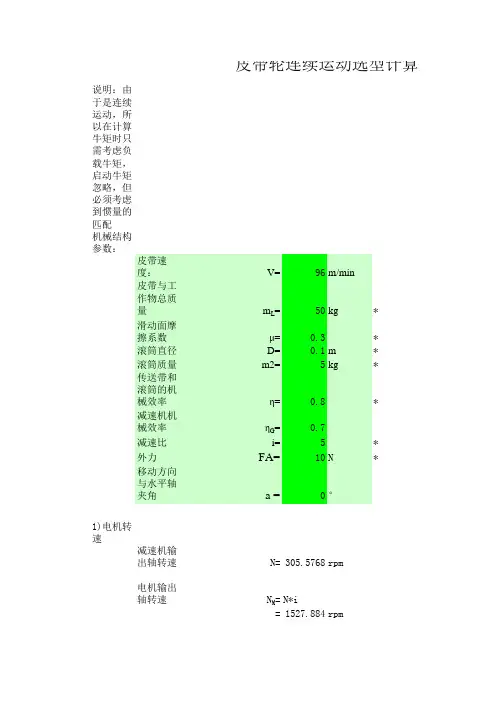

皮带轮连续运动选型计算表
滚筒的惯量
J M2==
0.00625kgm 2J M1+2J M2=
0.1375kgm 2
5）必须转矩
必须转矩
T M =T LM *S = 5.607143Nm
6)负荷与电机惯量比
惯量比
=
5
折算到减速机轴的负载惯量 J L =
计算表格
，启动牛矩忽略，但必须考虑到惯量的匹配
其他常数
G=9.8m/s
pi= 3.1416
电机惯量J M=0.0011kgm2安全系数S=2。

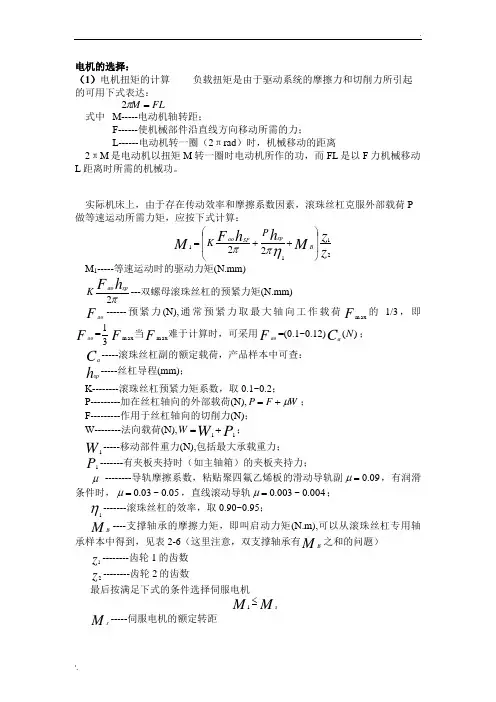

电机的选择：（1）电机扭矩的计算 负载扭矩是由于驱动系统的摩擦力和切削力所引起的可用下式表达： FL M =π2式中 M-----电动机轴转距；F------使机械部件沿直线方向移动所需的力；L------电动机转一圈（2πrad ）时，机械移动的距离2πM 是电动机以扭矩M 转一圈时电动机所作的功，而FL 是以F 力机械移动L 距离时所需的机械功。

实际机床上，由于存在传动效率和摩擦系数因素，滚珠丝杠克服外部载荷P 做等速运动所需力矩，应按下式计算：z z M h h F M B spSPao P K 211122⎪⎪⎭⎫ ⎝⎛++=ηππ M 1-----等速运动时的驱动力矩(N.mm)π2hF spao K---双螺母滚珠丝杠的预紧力矩(N.mm) Fao------预紧力(N),通常预紧力取最大轴向工作载荷Fm ax的1/3，即F ao =31F m ax当F m ax 难于计算时，可采用F ao =(0.1~0.12))(N C a ； C a -----滚珠丝杠副的额定载荷，产品样本中可查：hsp-----丝杠导程(mm)；K--------滚珠丝杠预紧力矩系数，取0.1~0.2；P---------加在丝杠轴向的外部载荷(N),W F P μ+=； F---------作用于丝杠轴向的切削力(N)； W--------法向载荷(N),P W W 11+=；W 1-----移动部件重力(N),包括最大承载重力；P 1-------有夹板夹持时（如主轴箱）的夹板夹持力；μ --------导轨摩擦系数，粘贴聚四氟乙烯板的滑动导轨副09.0=μ，有润滑条件时，05.0~03.0=μ，直线滚动导轨004.0~003.0=μ；η1-------滚珠丝杠的效率，取0.90~0.95；MB----支撑轴承的摩擦力矩，即叫启动力矩(N.m),可以从滚珠丝杠专用轴承样本中得到，见表2-6（这里注意，双支撑轴承有M B 之和的问题）z 1--------齿轮1的齿数 z2--------齿轮2的齿数最后按满足下式的条件选择伺服电机M M s ≤1Ms-----伺服电机的额定转距（2）惯量匹配计算 为使伺服进给系统的进给执行部件具有快速相应能力，必须选用加速能力大的电动机，亦即能够快速响应的电机（如采用大惯量伺服电机），但又不能盲目追求大惯量，否则由于不能从分发挥其加速能力，会不经济的。

伺服电机选型计算公式伺服电机选型计算公式是指通过一系列的计算公式来确定伺服电机的合适参数，以满足特定需求。

伺服电机选型的主要目标是确定伺服电机的额定转矩、额定电流、额定功率等参数，以及选择合适的伺服驱动器。

下面将介绍一些常用的伺服电机选型计算公式。

1.负载的转矩计算公式：负载的转矩是伺服电机选型的基础，通过计算负载的转矩，可以确定伺服电机的额定转矩。

负载的转矩可以通过以下公式计算：负载转矩=（负载力*负载半径）/（传动效率*减速比）2.伺服电机的额定转矩计算公式：伺服电机的额定转矩是指在额定转速下，电机能够提供的最大转矩。

额定转矩可以通过以下公式计算：额定转矩=（负载转矩+加速扭矩）/传动效率3.伺服电机的额定电流计算公式：伺服电机的额定电流是指在额定转矩下，电机所需的额定电流。

额定电流可以通过以下公式计算：额定电流=额定转矩*电流系数/额定转速4.伺服电机的额定功率计算公式：伺服电机的额定功率是指在额定转矩和额定转速下，电机所提供的对外功率。

额定功率可以通过以下公式计算：额定功率=额定转矩*额定转速/9.555.伺服驱动器的额定功率计算公式：伺服驱动器的额定功率是指驱动器所能提供的最大功率。

额定功率可以通过以下公式计算：额定功率=伺服电机的额定功率/驱动器的效率除了上述几个常用的伺服电机选型计算公式外，还需要考虑一些其他因素，例如：负载的加速时间、负载的惯性矩、伺服系统的控制精度等，这些因素都会对伺服电机的选型产生影响，需要综合考虑。

同时，还需要根据具体的应用环境和需求，选择合适的伺服电机和驱动器型号，以确保系统的性能和可靠性。

需要注意的是，伺服电机选型计算公式只是一个参考，实际选型过程中还需要考虑一系列的工程参数和实际情况，同时也需要借助一些专业的伺服电机选型软件，以更准确地确定伺服电机的参数。

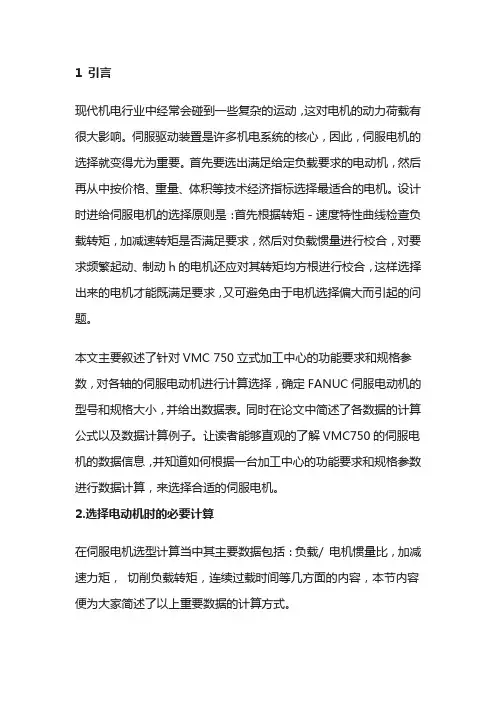

1 引言现代机电行业中经常会碰到一些复杂的运动，这对电机的动力荷载有很大影响。

伺服驱动装置是许多机电系统的核心，因此，伺服电机的选择就变得尤为重要。

首先要选出满足给定负载要求的电动机，然后再从中按价格、重量、体积等技术经济指标选择最适合的电机。

设计时进给伺服电机的选择原则是：首先根据转矩－速度特性曲线检查负载转矩，加减速转矩是否满足要求，然后对负载惯量进行校合，对要求频繁起动、制动h的电机还应对其转矩均方根进行校合，这样选择出来的电机才能既满足要求，又可避免由于电机选择偏大而引起的问题。

本文主要叙述了针对VMC 750立式加工中心的功能要求和规格参数，对各轴的伺服电动机进行计算选择，确定FANUC伺服电动机的型号和规格大小，并给出数据表。

同时在论文中简述了各数据的计算公式以及数据计算例子。

让读者能够直观的了解VMC750的伺服电机的数据信息，并知道如何根据一台加工中心的功能要求和规格参数进行数据计算，来选择合适的伺服电机。

2.选择电动机时的必要计算在伺服电机选型计算当中其主要数据包括：负载/ 电机惯量比，加减速力矩，切削负载转矩，连续过载时间等几方面的内容，本节内容便为大家简述了以上重要数据的计算方式。

2．1 负载/ 电机惯量比正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提，此点在要求高速高精度的系统上表现尤为突出，伺服系统参数的调整跟惯量比有很大的关系，若负载电机惯量比过大，伺服参数调整越趋边缘化，也越难调整，振动抑制能力也越差，所以控制易变得不稳定；在没有自适应调整的情况下，伺服系统的默认参数在1~3 倍负载电机惯量比下，系统会达到最佳工作状态，这样，就有了负载电机惯量比的问题，也就是我们一般所说的惯量匹配，如果电机惯量和负载惯量不匹配，就会出现电机惯量和负载惯量之间动量传递时发生较大的冲击；下面分析惯量匹配问题。

TM - TL = ( JM + JL ) α（1）式中，TM———电机所产生的转矩；TL———负载转矩；JM———电机转子的转动惯量；JL———负载的总转动惯量；α———角加速度。

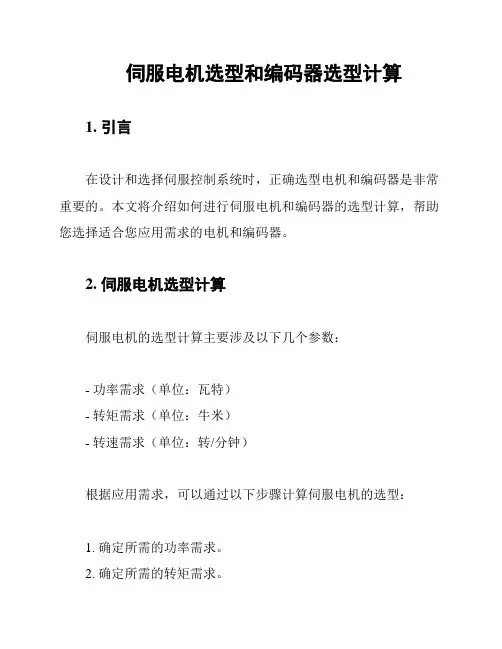

伺服电机选型和编码器选型计算1. 引言在设计和选择伺服控制系统时，正确选型电机和编码器是非常重要的。

本文将介绍如何进行伺服电机和编码器的选型计算，帮助您选择适合您应用需求的电机和编码器。

2. 伺服电机选型计算伺服电机的选型计算主要涉及以下几个参数：- 功率需求（单位：瓦特）- 转矩需求（单位：牛米）- 转速需求（单位：转/分钟）根据应用需求，可以通过以下步骤计算伺服电机的选型：1. 确定所需的功率需求。

2. 确定所需的转矩需求。

3. 确定所需的转速需求。

4. 根据伺服电机的技术参数表，选择一个合适的电机型号，其中包括功率、转矩和转速等参数。

3. 编码器选型计算编码器是用于测量和反馈电机转速和位置信息的重要设备。

选取合适的编码器需要考虑以下因素：- 分辨率需求（单位：线数）- 测量精度需求选型计算步骤如下：1. 确定所需的分辨率需求，即每转的线数。

2. 考虑测量精度需求，通常以角度或长度表示。

3. 根据编码器的技术参数表，选择一个合适的编码器型号，其中包括分辨率和测量精度等参数。

4. 总结正确选型伺服电机和编码器对于设计和选择伺服控制系统至关重要。

通过本文介绍的伺服电机和编码器选型计算方法，您可以根据应用需求选择适合的电机和编码器型号，以满足系统的性能和稳定性要求。

在选择过程中，还需注意其他因素，如供电要求、安装尺寸和可靠性等，以获取最佳的控制效果。

请注意，本文只提供了伺服电机和编码器选型计算的基本步骤和考虑因素，具体选型还需根据实际应用需求进行详细分析和评估。

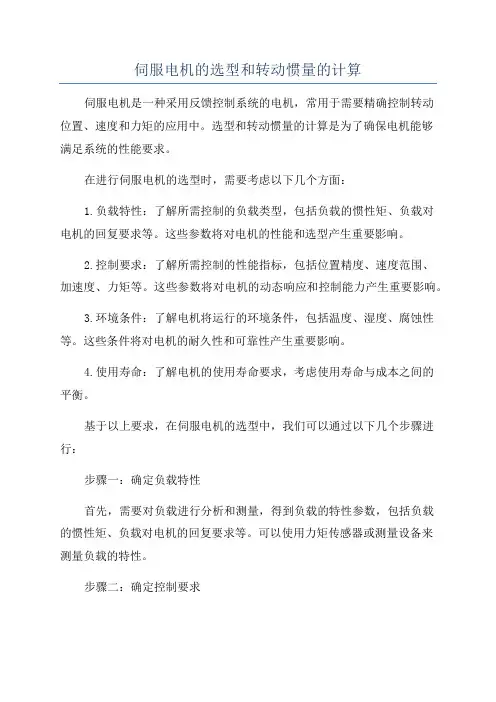

伺服电机的选型和转动惯量的计算伺服电机是一种采用反馈控制系统的电机，常用于需要精确控制转动位置、速度和力矩的应用中。

选型和转动惯量的计算是为了确保电机能够满足系统的性能要求。

在进行伺服电机的选型时，需要考虑以下几个方面：1.负载特性：了解所需控制的负载类型，包括负载的惯性矩、负载对电机的回复要求等。

这些参数将对电机的性能和选型产生重要影响。

2.控制要求：了解所需控制的性能指标，包括位置精度、速度范围、加速度、力矩等。

这些参数将对电机的动态响应和控制能力产生重要影响。

3.环境条件：了解电机将运行的环境条件，包括温度、湿度、腐蚀性等。

这些条件将对电机的耐久性和可靠性产生重要影响。

4.使用寿命：了解电机的使用寿命要求，考虑使用寿命与成本之间的平衡。

基于以上要求，在伺服电机的选型中，我们可以通过以下几个步骤进行：步骤一：确定负载特性首先，需要对负载进行分析和测量，得到负载的特性参数，包括负载的惯性矩、负载对电机的回复要求等。

可以使用力矩传感器或测量设备来测量负载的特性。

步骤二：确定控制要求根据实际应用需求，确定所需的控制要求，包括位置精度、速度范围、加速度、力矩等。

可以根据系统的动态特性和控制性能要求，计算出所需的电机性能参数。

步骤三：选型电机根据负载特性和控制要求，选择适当的伺服电机。

可以根据电机供应商提供的产品目录、技术规格和性能曲线，进行比较和选择。

步骤四：计算转动惯量转动惯量是描述绕轴旋转运动的物体对转动的惯性程度的物理量。

对于伺服电机系统，转动惯量对于控制系统的动态响应和稳定性非常重要。

计算转动惯量的方法可以有多种，以下是其中一种常见的计算方法：1.将负载模型化为旋转惯性将负载视为固定于电机轴上的旋转质点，假设负载的转动惯量为J_l。

2.估算负载的转动惯量根据负载的形状和结构，可以使用以下公式估算负载的转动惯量：J_l=m*l^2其中，m为负载的质量，l为负载的一个特定距离。

3.计算电机和驱动部分的转动惯量电机和驱动部分的转动惯量可通过电机制造商提供的数据手册和技术规格进行查找。

以下是我们在非标设备设计中对《伺服电机、步进电机在电机功率计算》中需要用到的转动惯量计算方法，具体需要了解计算方法和各种参数的选型计算方法视频教程，请加群进入直播课程和老师进行交流。

详情参见精攻开物教育官网（jxsb.jgkwedu.）咨询。

1. 圆柱体转动惯量(齿轮、联轴节、丝杠、轴的转动惯量)82MD J =对于钢材：341032-⨯⨯=gLrD Jπ)(1078.0264s cm kgf L D ⋅⋅⨯-M-圆柱体质量(kg)； D-圆柱体直径(cm)；L-圆柱体长度或厚度(cm)； r-材料比重(gf /cm 3)。

2. 丝杠折算到马达轴上的转动惯量：2iJsJ =(kgf ·cm ·s 2)–丝杠转动惯量(kgf ·cm ·s 2)；DMLi-降速比，12z z i =3. 工作台折算到丝杠上的转动惯量gw22⎪⎭⎫ ⎝⎛⋅=n v J π gw2s 2⎪⎭⎫ ⎝⎛=π (kgf ·cm ·s 2)v -工作台移动速度(cm/min)；n-丝杠转速(r/min)； w-工作台重量(kgf)；g-重力加速度，g = 980cm/s 2； s-丝杠螺距(cm)2. 丝杠传动时传动系统折算到驱轴上的总转动惯量：())s cm (kgf 2g w 122221⋅⋅⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+++=πs J J i J J S tJ 1-齿轮z 1及其轴的转动惯量；J 2-齿轮z 2的转动惯量(kgf ·cm ·s 2)； J s-丝杠转动惯量(kgf ·cm ·s 2)；s-丝杠螺距，(cm)；w-工件及工作台重量(kfg).5. 齿轮齿条传动时折算到小齿轮轴上的转动惯量2gw R J =(kgf ·cm ·s 2)R-齿轮分度圆半径(cm);w-工件及工作台重量(kgf)6. 齿轮齿条传动时传动系统折算到马达轴上的总转动惯量⎪⎪⎭⎫ ⎝⎛++=2221g w 1R J i J J tJ 1，J 2-分别为Ⅰ轴，Ⅱ轴上齿轮的转动惯量(kgf ·cm ·s 2)；R-齿轮z 分度圆半径(cm)；w-工件及工作台重量(kgf)。

负载质量M(kg5·滚珠丝杠节距P(mm10·滚珠丝杠直径D(mm20·滚珠丝杠质量MB(kg3·滚珠丝杠摩擦系数μ0.1·因无减速器,所以G=1、η=11②动作模式的决定速度(mm/s单一变化·负载移动速度V(mm/s300·行程L(mm360·行程时间tS(s 1.4·加减速时间tA(s0.2·定位精度AP(mm0.01③换算到电机轴负载惯量的计算滚珠丝杠的惯量JB= 1.50E-04kg.m2 负载的惯量JW= 1.63E-04kg.m2换算到电机轴负载惯量JL=JW J=G2x(J W+J2+J1 1.63E-04kg.m2L④负载转矩的计算对摩擦力的转矩Tw7.80E-03N.m换算到电机轴负载转矩TL=Tw7.80E-03N.m⑤旋转数的计算转数N N=60V/P.G1800r/min⑥电机的初步选定[选自OMNUC U系列的初步选定举例] 选定电机的转子·惯量为负载的JM≥J L/30 5.42E-06kg.m2 1/30*以上的电机选定电机的额定转矩×0.8TMx0.8>T L0.5096>比换算到电机轴负载转矩大的电机N.m* 此值因各系列而异,请加以注意。

⑦加减速转矩的计算加减速转矩TA0.165N.m⑧瞬时最大转矩、有效转矩的计算必要的瞬时最大转矩为T1T1=TA+TL0.1726N.mT2=TL0.0078N.mT3=TL-TA-0.1570N.m有效转矩Trms为0.095N.m⑨讨论负载惯量JL 1.63E-04kg.m2≦[电机的转子惯量JM有效转矩Trms0.095N.m﹤[电机的额定转矩瞬时最大转矩T10.1726N.m﹤[电机的瞬时最大转矩必要的最大转数N1800r/min≦[电机的额定转数编码器分辨率R=P.G/AP.S1000(脉冲/转U系列的编码器规格为204速度(mm/s3000.210.20.2时间(s初步选择定R88M-U20030(Jm= 1.23E-05 根据R88M-U20030的额定转矩Tm=(N.m≦[电机的转子惯量JM1.23E-05×[适用的惯量比=30]﹤[电机的额定转矩0.5096N.M7.8E-030.637﹤[电机的瞬时最大转矩 1.528 N.M ≦[电机的额定转数 3000 r/min U系列的编码器规格为2048（脉冲/转），经编码器分频比设定至1000（脉冲/转）的情况下使用。

伺服电机选型计算公式下图所示是一种采用功率运算放大器LM675制成的伺服电动机控制电路，电动机采用直流伺服电动机。

从图可见，功率运算放大器LM675由15V 供电，15V电压经RP1加到运算放大器LM675的同相输入端，LM675的输出电压加到伺服电动机的输入端。

电动机上装有测速信号产生器，用于实时检测电动机的转速。

实际上测速信号产生器是一种发电机，它输出的电压与转速成正比。

测速信号产生器G输出的电压经分压电路后作为速度误差信号反馈到运算放大器的反相输入端。

速度指令电位器RP1设定的电压值经R1.R2分压后加到运算放大器的同相输入端，相当于基准电压。

伺服电动机的控制原理图伺服电动机用字母M表示伺服电动机，是驱动系统的动力之源。

运算放大器：用电路名称表示，即LM675，是伺服控制电路中的放大器件，为伺服电动机提供驱动电流。

速度指令电位器RP1：在电路中设定运算放大器的基准电压，即速度设定。

放大器增益调整电位器RP2：在电路中分别用于微调放大器的增益和速度反馈信号的大小。

当电动机的负载发生变动时，反馈到运算放大器反相输入端的电压也会发生变化，即电动机负载加重时，速度会降低，测速信号产生器的输出电压也会降低，使运算放大器反相输入端的电压降低，该电压与基准电压之差增加，运算放大器的输出电压增加。

反之，当负载变小、电动机速度增加时，测速信号产生器的输出电压上升，加到运算放大器反相输入端的反馈电压增加，该电压与基准电压之差减小，运算放大器的输出电压下降，会使电动机的速度随之下降，从而使转速能自动稳定在设定值。

伺服电机优点1、精度：实现了位置，速度和力矩的闭环控制；克服了步进电机失步的问题；2、转速：高速性能好，一般额定转速能达到2000～3000转；3、适应性：抗过载能力强，能承受三倍于额定转矩的负载，对有瞬间负载波动和要求快速起动的场合特别适用；4、稳定：低速运行平稳，低速运行时不会产生类似于步进电机的步进运行现象。
