改进浇注系统解决铸件缩孔缺陷

《球墨铸铁件热节部位表面缩凹缺陷的形成机理及消除对策》优化工艺设①设计浇注系统时，应尽量使铸件中的温度场分布均匀，有利于铸件同时凝固。

铸件的冒口不要放在铸件的几何热节上；冒口应离开热节，以减小冒口对热节的干扰，避免产生新的热节，但冒口又要靠近热节，以利于补缩。

越是薄小铸件，要靠的越近。

②冒口径尺寸要合适，太长，不利于冒口补缩；太短，该处型砂不宜紧实，易引起该处型壁迁移和型砂过热，并引起表面凹缺陷。

对小件，冒口径尺寸取8mm~12mm为易。

③提高型腔硬度可减少石墨化膨胀产生的型壁迁移，可显著减少铸件表面缩凹缺陷倾向。

④适当增加上箱高度，提高铁液静压头，有利于铸件热节部位补缩。

⑤适当增大铸件热节部位的过度圆角，可减少该处型砂过热。

⑥在热节处加放冷铁，可受到理想效果。

⑦选择合适的化学成分和浇注温度：（生产QT450-10、QT500-7、QT550-6） o合适成分：CE=4・6~4.7%、C=3・7%~3.9%. Si=2・5%~2.8%、Mn=0.2%~0.3%、P<0.1%、S<0.02%、RE=0.01%~0.02%。

Mg=0.03%~0.04% （残余Mg高，增加缩松及白口倾向；太低，易使球化不良）原铁液含硫量（％）0.11^0.101.90.10^0.0851.80.085^0.071.70.07~0.061.60.06^0.051.50.05~0.041.40.04~0.031・3球化剂加入量（%）球化剂成分（％）Mg旷12, RxOx8YL2, Si3旷42⑧应控制生铁中的微量元素的含量S0.15%o （因微量元素大都干扰球化，增大收缩及白口倾向）⑨浇注温度：太高，易产生所凹缺陷。

太低，易产生气孔，冷隔、浇不足等。

易选：1320o C~1380°Co并7min之内浇完。

《关于柴油机缸盖铸件浇注系统设计探索》（上柴有限公司、XX）设计浇注系统各组元结构时需特别注意的几点：㈠选择浇注系统的类型和结构：选择浇注系统的类型和结构：①为避免紊流、冲击铸型、造成冲砂和卷入气体，直浇道与横浇道应成元弧连接，直浇道底部设浇口窝，浇口握直径一般为横浇道宽度的2倍左右。

分析铸造缩松缺陷形成原因及对策铸造缩孔缺陷是在铸造过程中常见的一种问题，它会给制造业带来很多麻烦和损失。

本文将分析铸造缩孔缺陷的形成原因，并提出相应的对策，以期为相关行业提供帮助和指导。

一、铸造缩孔缺陷的形成原因分析1.1 完全凝固不均匀在铸造过程中，铸件凝固是逐渐进行的，如果凝固速度不均匀，就会导致缩孔缺陷的形成。

常见的原因包括铸件的凝固时间过短、冷却速度不均匀、局部温度过高等。

1.2 金属液收缩过大铸造过程中，金属液在凝固过程中会收缩，如果收缩过大，就容易形成缩孔。

这主要是由于铸件材料的物理性质不合理，或者是铸型的设计不合理所导致的。

1.3 铸造材料含有气体铸造材料中含有气体会在凝固过程中释放出来，如果释放过快，就会形成孔洞。

常见的原因是铸造材料中含有气体的含量过高，或者是在铸造过程中没有采取有效的排气措施。

1.4 基材与液态金属的相容性差如果铸件的基材与液态金属的相容性差，就容易在凝固过程中产生裂纹和缩孔。

一般来说，基材与液态金属的相容性差会导致界面张力增大，从而影响凝固过程。

二、对策提出2.1 优化铸造工艺参数通过优化铸造工艺参数，可以降低缩孔缺陷的发生概率。

具体来说，可以调整金属液的浇注温度和速度，控制铸件的凝固时间，改进冷却系统等措施。

2.2 优化铸造材料选择合适的铸造材料也是减少缩孔缺陷的关键。

应选择具有较低的收缩率和较好的流动性的材料，以确保凝固过程中的收缩程度可控。

2.3 采取有效的排气措施在铸造过程中，采取有效的排气措施可以减少气体对铸件凝固过程的干扰，从而降低缩孔缺陷的风险。

排气措施可以包括加入剂、提高浇注温度、采取适当的连续浇注等。

2.4 提高基材与液态金属的相容性为了减少缩孔缺陷的形成，可以通过提高基材与液态金属的相容性来增加界面的稳定性。

可以通过改变基材化学成分、调整金属液的配方等方式来实现。

三、结语以上是对铸造缩孔缺陷形成原因及对策的分析。

通过优化铸造工艺、材料选择、排气措施以及提高基材与液态金属的相容性等方法，可以有效降低缩孔缺陷的发生概率，提高铸件的质量和产能。

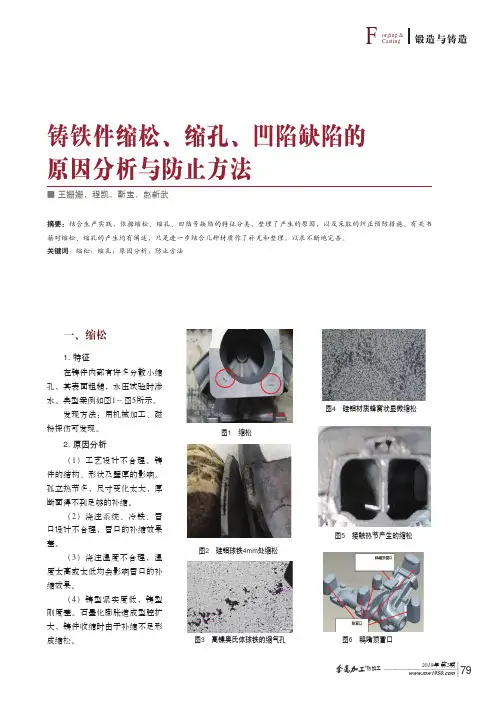

2019年第2期热加工79F锻造与铸造orging &Casting铸铁件缩松、缩孔、凹陷缺陷的原因分析与防止方法■王姗姗，程凯，靳宝，赵新武摘要：结合生产实践，依据缩松、缩孔、凹陷等缺陷的特征分类，整理了产生的原因，以及采取的纠正预防措施。

有关书籍对缩松、缩孔的产生均有阐述，只是进一步结合几种材质作了补充和整理，以求不断地完善。

关键词：缩松；缩孔；原因分析；防止方法一、缩松1. 特征在铸件内部有许多分散小缩孔，其表面粗糙，水压试验时渗水。

典型案例如图1～图5所示。

发现方法：用机械加工、磁粉探伤可发现。

2. 原因分析（1）工艺设计不合理。

铸件的结构、形状及壁厚的影响。

孤立热节多，尺寸变化太大，厚断面得不到足够的补缩。

（2）浇注系统、冷铁、冒口设计不合理，冒口的补缩效果差。

（3）浇注温度不合理，温度太高或太低均会影响冒口的补缩效果。

（4）铸型紧实度低，铸型刚度差。

石墨化膨胀造成型腔扩大，铸件收缩时由于补缩不足形成缩松。

图1 缩松图2 硅钼球铁4mm处缩松图4 硅钼材质蜂窝状显微缩松图3 高镍奥氏体球铁的缩气孔图5 接触热节产生的缩松图6 鸭嘴顶冒口2019年 第2期 热加工80F锻造与铸造orging &Casting（5）碳、硅含量低，磷含量较高；凝固区间大。

硅钼和高镍球墨铸铁对碳、硅含量和氧化铁液的敏感性特大，铁液严重氧化或碳、硅量低时，易出现显微缩松。

即便在薄壁处也容易出现缩松（见图2、图3、图4）。

（6）孕育不充分，石墨化效果差。

（7）残余镁量和稀土量过高。

钼含量较高时也会增加显微缩松。

（8）浇注速度太快。

（9）炉料锈蚀，氧化铁多。

（10）铁液在电炉内高温停放时间太长，俗称“死铁水”，造成严重氧化。

（11）冲天炉熔炼时底焦太底，风量太大，元素烧损大，铁液严重氧化。

（12）冒口径处形成接触热节产生缩松（见图5）。

（13）压箱铁不够（或箱卡未锁紧，箱带断裂等），浇注后由于涨箱造成缩松。
