CNC自动绕线机控制器说明书精编版

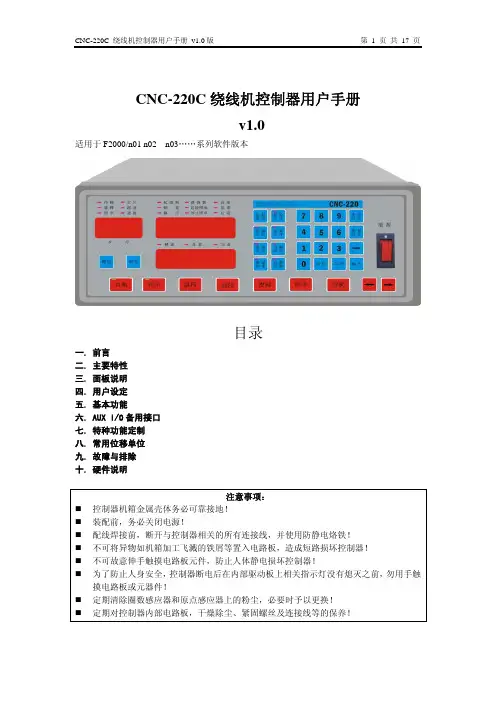

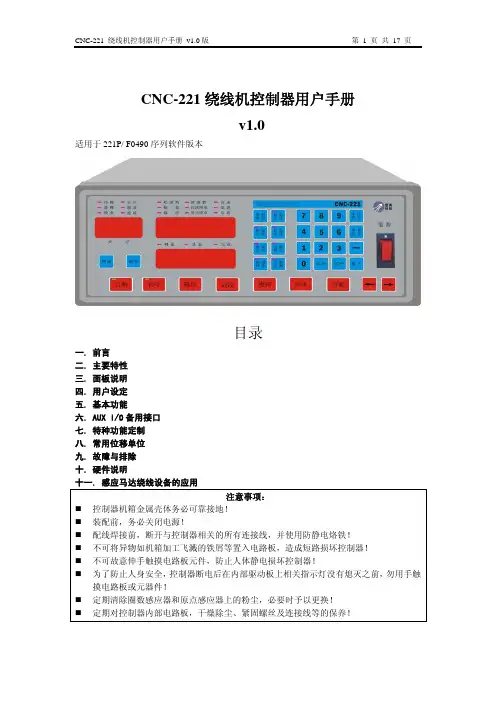

CNC-220C绕线机控制器用户手册v1.0适用于F2000/n01 n02 n03……系列软件版本目录一.前言二.主要特性三.面板说明四.用户设定五.基本功能六.AUX I/O备用接口七.特种功能定制八.常用位移单位九.故障与排除十.硬件说明注意事项：控制器机箱金属壳体务必可靠接地！装配前，务必关闭电源！配线焊接前，断开与控制器相关的所有连接线，并使用防静电烙铁！不可将异物如机箱加工飞溅的铁屑等置入电路板，造成短路损坏控制器！不可故意伸手触摸电路板元件，防止人体静电损坏控制器！为了防止人身安全，控制器断电后在内部驱动板上相关指示灯没有熄灭之前，勿用手触摸电路板或元器件！定期清除圈数感应器和原点感应器上的粉尘，必要时予以更换！定期对控制器内部电路板，干燥除尘、紧固螺丝及连接线等的保养！一．前言CNN-220C是本公司最新推出的第三代绕线机控制器。

以CNC-220B控制器软件思想为基础，功能已渗透绕线行业各种类型使用场合，属于绕线机的标准配备，完全取代原有的CNC-220S/B。

该控制器采用16位大规模集成化的运动控制专用芯片，运算速度快、电路简洁体积小、全新硬件结构其抗干扰能力更强，并保留本公司原有机型的功能延续性及完全相同的操作方式。

随着软件和硬件系统的不断完善和创新，在绕线行业内已经形成一套完整的功能标准和全新的绕线理论。

本控制器简单易学。

原有广大用户不需要重新学习本控制器的具体操作方法就能短时间内很快掌握其功能要点，并能熟练使用。

CNC-220C按照绕线轴驱动信号及对象，暂定为一种机型：绕线轴信号排线轴机型信号驱动对象0~10V直流电压220CH/L高低速电平1.单/三相交流变频器2.外部直流无刷驱动器兼容以下两种负载方式：1.直接驱动两相2A步进马达2.外接步进马达驱动器二．主要特点z16位高速指令芯片系统支持行业功能和传统操作习惯z排线轴位移单位10倍选择z排线轴传动比和螺杆节距不受限制z高精度排线同步监测系统z外置步进驱动器信号输出口z绕线轴内置大功率直流无刷驱动器z绕线轴外置交流变频器或直流无刷驱动器z排线轴外置两相步进驱动器z增强型疏绕线功能z完善的自我检测功能注意事项：本控制器正常工作环境温度10℃~40℃上电复归或按面板复归键，在圈数窗口显示F2000、F3000、C-200等品牌字样；在产量窗口显示FXXXX、n01、n02等字样表示软件升级和功能属性；本控制器内部电路板上标注有321、221等厂家生产信息。

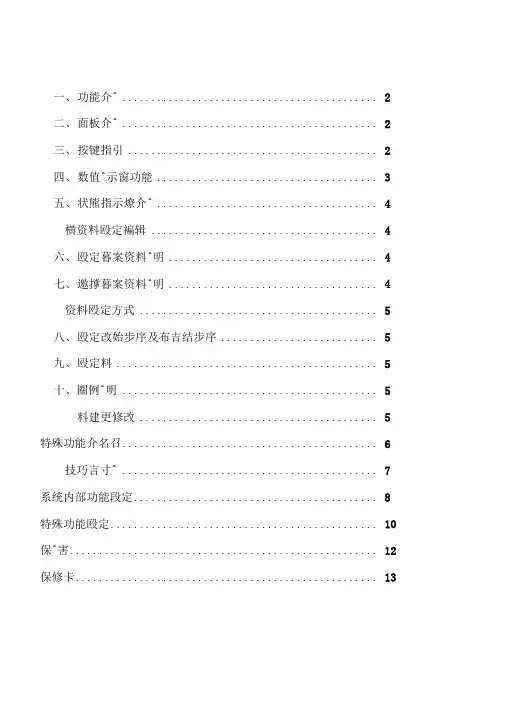

一、功能介^ (2)二、面板介^ (2)三、按键指引 (2)四、数值^示窗功能 (3)五、状熊指示燎介^ (4)横资料殴定褊辑 (4)六、殴定暮案资料^明 (4)七、邀撑暮案资料^明 (4)资料殴定方式 (5)八、殴定改始步序及布吉结步序 (5)九、殴定料 (5)十、圈例^明 (5)料建更修改 (5)特殊功能介名召 (6)技巧言寸^ (7)系统内部功能段定 (8)特殊功能殴定 (10)保^害 (12)保修卡 (13)本雷月筒控制器系探用最新同步随耦式排排^速度快，精准度桎高，在超速排^中H 整。

可轻易用教导式左右键来输入绕线宽度，启绕点资料。

主速度爬昇日寺冏可依特性随意更改。

具排^超速值测功能，能自S&降低主审由速度至最88定状！18。

逼^速度RPM 及座量设定，产量达到会自动停车。

超大言己憧容量,可存取0-999鲍步序。

刹更日寺冏及次ttw,可依横械特性、小及速度快慢自行is 定，一次、雨次 每鲍^程式才蜀立提供多椒操作及摸式W,操作用更霰活。

可邀探内含1/2HP 直流M®®®器或外接器、 AC 器排^勒步ifiUS 以包波斯流HS&。

直接推ft DC24V 15W煞更器。

排^勒可邀探使用内含之雨相2A 步ifiM®或外接步器。

排^勒最小位移罩位可由系统rtwts 定,可遒用於多椒猊格螺杆。

掉雷保II 功能mg 幸艮警功能，可K 示有提示音超高智慧模式，具自我检测功能，包括1S 定^森、超速追跳及速度校卒。

探最新式交换式ft 源供雁器，覆定性佳。

具遮榇量尺功能，可^易测得度，WSo中，可随意改建主IS1M®速度，排^器随之同步随耦。

一鲍RS-485介面，可典值I 人Higa®,以便统合管理料。

、面板介名召：TEL : 0086-0769-******* FAX : 0086-0769-*******二、按I®指引:起^黑备恩圈敷 周速 幅宽起^慢聿 低速停止慢聿彳麦退88888起始步序 2束' 步序flsT]位速^ 定超;®=共十值舄段定各项资料之+ =M®M排^器遮檬尺功能，可於停申日寺作遮檬尺测定黑占及宽度，亦可於^料避:定日寺直接以遮檬值做料段定“存入”勤作。

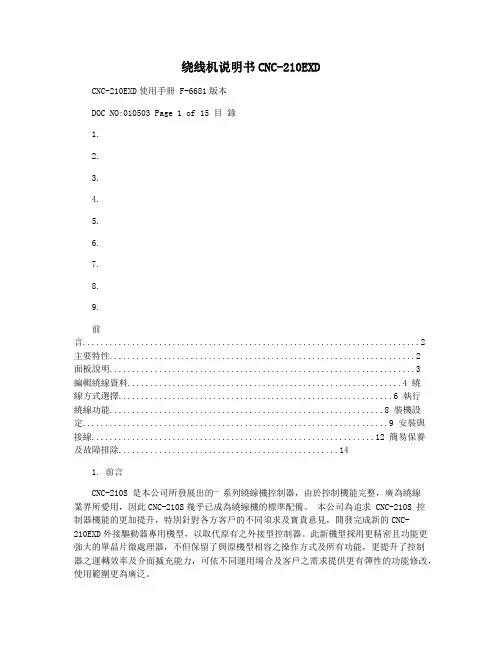

绕线机说明书CNC-210EXDCNC-210EXD使用手冊 F-6681版本DOC NO:010503 Page 1 of 15 目錄1.2.3.4.5.6.7.8.9.前言 (2)主要特性 (2)面板說明 (3)編輯繞線資料.............................................................4 繞線方式選擇.............................................................6 執行繞線功能.............................................................8 裝機設定....................................................................9 安裝與接線...............................................................12 簡易保養及故障排除 (14)1. 前言CNC-210S 是本公司所發展出的㆒系列繞線機控制器，由於控制機能完整，廣為繞線業界所愛用，因此CNC-210S幾乎已成為繞線機的標準配備。

本公司為追求 CNC-210S 控制器機能的更加提升，特別針對各方客戶的不同須求及寶貴意見，開發完成新的CNC-210EXD外接驅動器專用機型，以取代原有之外接型控制器。

此新機型採用更精密且功能更強大的單晶片微處理器，不但保留了與原機型相容之操作方式及所有功能，更提升了控制器之運轉效率及介面擴充能力，可依不同運用場合及客戶之需求提供更有彈性的功能修改，使用範圍更為廣泛。

CNC-210EXD 系列依內部驅動迴路的有無分為 CNC-210EXD1 外接㆒型， CNC-210EXD2 外接㆓型等機種，以供不同使用場合選用。

绕线机说明书CNC-210EXDCNC-210EXD使用手冊 F-6681版本DOC NO:010503 Page 1 of 15 目錄1.2.3.4.5.6.7.8.9.前言 (2)主要特性 (2)面板說明 (3)編輯繞線資料.............................................................4 繞線方式選擇.............................................................6 執行繞線功能.............................................................8 裝機設定....................................................................9 安裝與接線...............................................................12 簡易保養及故障排除 (14)1. 前言CNC-210S 是本公司所發展出的㆒系列繞線機控制器，由於控制機能完整，廣為繞線業界所愛用，因此CNC-210S幾乎已成為繞線機的標準配備。

本公司為追求 CNC-210S 控制器機能的更加提升，特別針對各方客戶的不同須求及寶貴意見，開發完成新的CNC-210EXD外接驅動器專用機型，以取代原有之外接型控制器。

此新機型採用更精密且功能更強大的單晶片微處理器，不但保留了與原機型相容之操作方式及所有功能，更提升了控制器之運轉效率及介面擴充能力，可依不同運用場合及客戶之需求提供更有彈性的功能修改，使用範圍更為廣泛。

CNC-210EXD 系列依內部驅動迴路的有無分為 CNC-210EXD1 外接㆒型， CNC-210EXD2 外接㆓型等機種，以供不同使用場合選用。

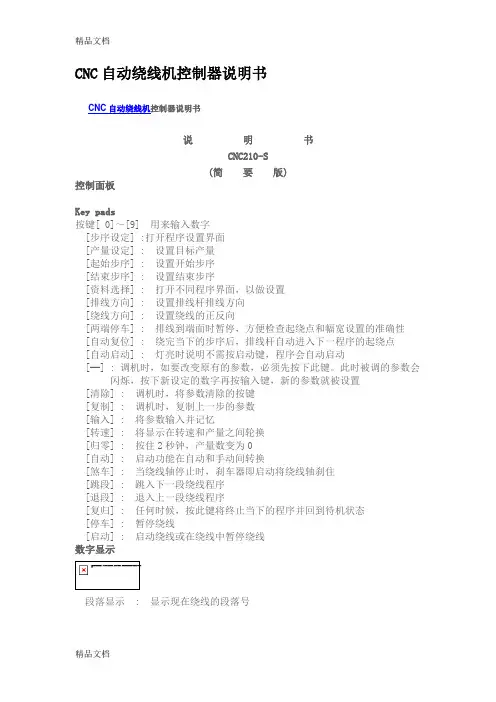

CNC自动绕线机控制器说明书CNC自动绕线机控制器说明书说明书CNC210-S(简要版)控制面板Key pads按键[ 0]～[9] 用来输入数字[步序设定] :打开程序设置界面[产量设定] : 设置目标产量[起始步序] : 设置开始步序[结束步序] : 设置结束步序[资料选择] : 打开不同程序界面，以做设置[排线方向] : 设置排线杆排线方向[绕线方向] : 设置绕线的正反向[两端停车] : 排线到端面时暂停，方便检查起绕点和幅宽设置的准确性[自动复位] : 绕完当下的步序后，排线杆自动进入下一程序的起绕点[自动启动] : 灯亮时说明不需按启动键，程序会自动启动[━] : 调机时，如要改变原有的参数，必须先按下此键。

此时被调的参数会闪烁，按下新设定的数字再按输入键，新的参数就被设置[清除] : 调机时，将参数清除的按键[复制] : 调机时，复制上一步的参数[输入] : 将参数输入并记忆[转速] : 将显示在转速和产量之间轮换[归零] : 按住2秒钟，产量数变为0[自动] : 启动功能在自动和手动间转换[煞车] : 当绕线轴停止时，刹车器即启动将绕线轴刹住[跳段] : 跳入下一段绕线程序[退段] : 退入上一段绕线程序[复归] : 任何时候，按此键将终止当下的程序并回到待机状态[停车] : 暂停绕线[启动] : 启动绕线或在绕线中暂停绕线数字显示段落显示: 显示现在绕线的段落号资料显示: 调机时,用来显示程序的内容.绕线或待机时, 显示已绕圈数或排线杆的位置产量显示: 显示产量或转速其他面板上的LED灯，点亮时显示该功能正在起效，否则，熄灭时则该功能不生效。

1. 设置绕线参数1.1 MEMORYRANGE SELECTION·设置起始步序:待机状态下按【起始步序】【0-999】【输入】譬如，欲设第二段为起始段。

按【起始步序】【2】【输入】即可·设置结束步序待机状态下按【结束步序】【0-999】【输入】譬如，欲设第四段为结束段。

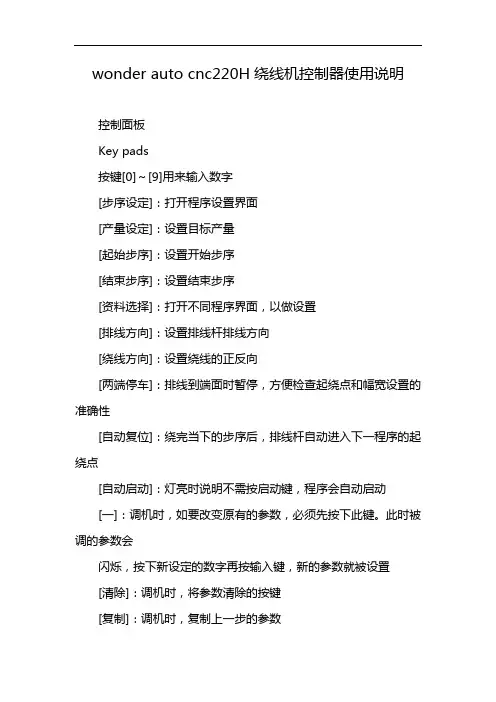

wonder auto cnc220H绕线机控制器使用说明
控制面板
Key pads
按键[0]～[9]用来输入数字
[步序设定]：打开程序设置界面
[产量设定]：设置目标产量
[起始步序]：设置开始步序
[结束步序]：设置结束步序
[资料选择]：打开不同程序界面，以做设置
[排线方向]：设置排线杆排线方向
[绕线方向]：设置绕线的正反向
[两端停车]：排线到端面时暂停，方便检查起绕点和幅宽设置的准确性
[自动复位]：绕完当下的步序后，排线杆自动进入下一程序的起绕点
[自动启动]：灯亮时说明不需按启动键，程序会自动启动
[一]：调机时，如要改变原有的参数，必须先按下此键。

此时被调的参数会
闪烁，按下新设定的数字再按输入键，新的参数就被设置
[清除]：调机时，将参数清除的按键
[复制]：调机时，复制上一步的参数
[输入]：将参数输入并记忆
[转速]：将显示在转速和产量之间轮换
[归零]：按住2秒钟，产量数变为0
[自动]：启动功能在自动和手动间转换
[煞车]：当绕线轴停止时，刹车器即启动将绕线轴刹住
[跳段]：跳入下一段绕线程序
[退段]：退入上一段绕线程序
[复归]：任何时候，按此键将终止当下的程序并回到待机状态[停车]：暂停绕线
[启动]：启动绕线或在绕线中暂停绕线。

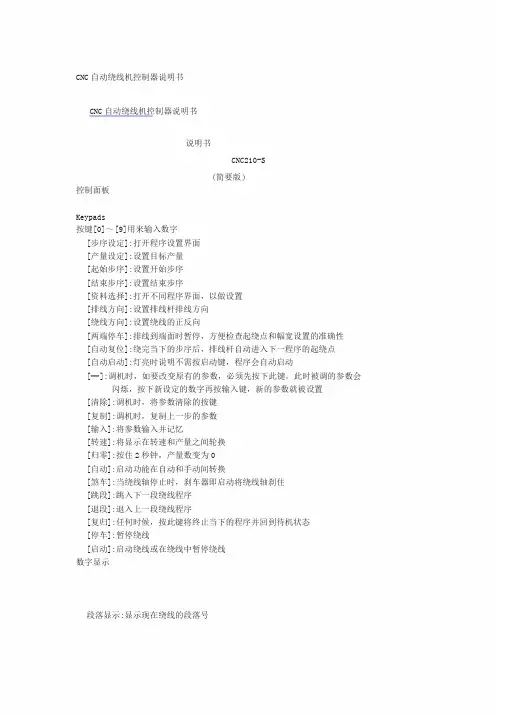

CNC自动绕线机控制器说明书CNC自动绕线机控制器说明书说明书CNC210-S(简要版)控制面板Keypads按键[0]～[9]用来输入数字[步序设定]:打开程序设置界面[产量设定]:设置目标产量[起始步序]:设置开始步序[结束步序]:设置结束步序[资料选择]:打开不同程序界面，以做设置[排线方向]:设置排线杆排线方向[绕线方向]:设置绕线的正反向[两端停车]:排线到端面时暂停，方便检查起绕点和幅宽设置的准确性[自动复位]:绕完当下的步序后，排线杆自动进入下一程序的起绕点[自动启动]:灯亮时说明不需按启动键，程序会自动启动[━]:调机时，如要改变原有的参数，必须先按下此键。

此时被调的参数会闪烁，按下新设定的数字再按输入键，新的参数就被设置[清除]:调机时，将参数清除的按键[复制]:调机时，复制上一步的参数[输入]:将参数输入并记忆[转速]:将显示在转速和产量之间轮换[归零]:按住2秒钟，产量数变为0[自动]:启动功能在自动和手动间转换[煞车]:当绕线轴停止时，刹车器即启动将绕线轴刹住[跳段]:跳入下一段绕线程序[退段]:退入上一段绕线程序[复归]:任何时候，按此键将终止当下的程序并回到待机状态[停车]:暂停绕线[启动]:启动绕线或在绕线中暂停绕线数字显示段落显示:显示现在绕线的段落号资料显示:调机时,用来显示程序的内容.绕线或待机时,显示已绕圈数或排线杆的位置产量显示:显示产量或转速其他面板上的LED灯，点亮时显示该功能正在起效，否则，熄灭时则该功能不生效。

1.设置绕线参数1.1MEMORYRANGESELECTION·设置起始步序:待机状态下按【起始步序】【0-999】【输入】譬如，欲设第二段为起始段。

按【起始步序】【2】【输入】即可·设置结束步序待机状态下按【结束步序】【0-999】【输入】譬如，欲设第四段为结束段。

按【结束步序】【4】【输入】即可*注意：起始步序必须小于结束步序！1.2设置起绕点或幅宽时使用的“教导式”点按【跳段】按键，可使排线杆向外微动，点按【退段】按键，可使排线杆向内微动。

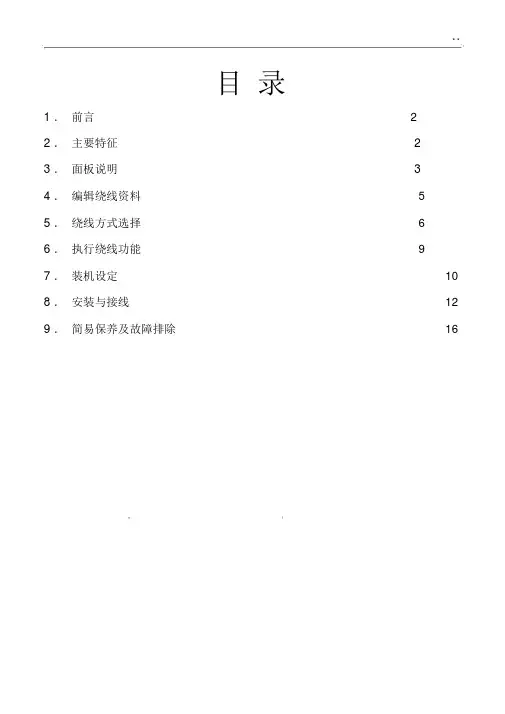

* *目录1 ．前言 (2)2 ．主要特征 (2)3 ．面板说明 (3)4 ．编辑绕线资料 (5)5 ．绕线方式选择 (6)6 ．执行绕线功能 (9)7 ．装机设定 (10)8 ．安装与接线 (12)9 ．简易保养及故障排除 (16)* *1 ．前言CNC-200A是本公司新开发的一款绕线机控制器，由于控制机能完整，广为绕线业界所爱用，已成为绕线机的标准配备。

此款新型控制器采用更精密、功能更强大、运算速度更快、抗干扰能力更强的单晶片微处理器，不但保留了与原机型相容之操作方式及所有功能，更提升了控制器之运转效率及稳定性。

2 ．主要特征◆ 采用单晶片微处理器设计，功能更强，体积更小，抗干扰能力强。

◆记忆体使用 FLASH ROM ，容量大，可储存 1000 步序之绕线资料，每一步序可分别设定9种绕线资料， 5 种功能选择，切断电源后绕线资料不会流失。

◆ 可针对不同机型及使用场合更改运转及操作模式，使用范围更广泛。

◆绕线轴提供 100 段绕线速度选择，每一步序的高速及低速可分别设定。

◆绕线轴提供 100 段加速斜率选择，使绕线轴运转更为流畅。

◆计数分辨率高，可达0.05 圈。

◆ 排线轴步进马达驱动器以定电流驱动，提供高速度、高扭力、高精度之定位。

◆ 排线轴位置可以用教导或按键设定，资料显示窗可以显示排线轴当前位置。

◆排线轴提供 99 段定位速度选择。

◆ 排线轴位移单位设置范围广，适用各类规格的螺杆。

* *◆ 具有断电记忆功能，绕线过程中突然断电，可记录当前的状态、参数并保存，待上电，启动继续绕制产品，减少原材料浪费。

◆ 一组编辑密码设定，以防止设定资料被任意更改。

◆兼容性强 ,可直接替代同类型控制器。

◆电源可分 AC 100 ～ 120V 及 220V ～240V 等机种供选择。

3 ．面板说明待機定位起繞點總圈數高速運轉超速幅寬起繞慢車低速慢車連線線俓停止慢車後退資料起始選擇步序排線結束方向步序步序轉速産量完成繞線自動方向歸位轉速歸零兩端自動停車啓動789步序設定456産量電源設定123―0清除COPY輸入自動煞車跳段退段復歸停車啓動3.1 ．电源：附有指示灯之电源开关，管制本控制器之AC 电源。

CNC绕线机操作说明
一、仪器操作
1、程序设置由专业人员或经过专门培训的操作人员设置。

（具体设置见说明书。

）
2、要测试的参数或测试条件根据作业指导书。

二、注意事项
1、确保绕线机正确接地，以防感应电流窜入控制电路影响绕线机运行，有效防止触电事件的发生。

2、安置绕线机的工作台面或地面必须稳固、可靠，以防震动、跌落等情况发生。

3、不要靠近热源、磁源、振动源等。

4、不要超出许可范围使用绕线机，如超大线径和超高速等。

5、绕线机高速运转时严禁接触运动部件，无保护的接触会导致难以预料的后果。

绕线中注意头发不要卷入到绕线轴中发生意外，绕线工位头发要用发夹将头发夹起来或者是留短头发，不允许披头发。

6、不是设备维护工程师严禁拆卸绕线机上的任意部件，机械部件的松动会使绕线机不稳定工作，导致产品的合格率降低，严重可能导致零件高速甩出，十分危险。

电气部件的松动轻则机器工作不良，重则有触电危险，甚至导致火灾。

7、夹具安装应保证螺钉到位，骨架安装时保证贴合到位，挂线是保证引出线不会干扰后续的绕线动作。

四川切诺基电子科技有限公司。

目录1．前言 (1)2．主要特征 (1)3．面板说明 (2)4．编辑绕线资料 (4)5．绕线方式选择 (5)6．执行绕线功能 (6)7．装机设定 (7)8．安装与接线 (9)9．简易保养及故障排除 (12)1．前言CNC-200A是本公司新开发的一款绕线机控制器，由于控制机能完整，广为绕线业界所爱用，已成为绕线机的标准配备。

此款新型控制器采用更精密、功能更强大、运算速度更快、抗干扰能力更强的单晶片微处理器，不但保留了与原机型相容之操作方式及所有功能，更提升了控制器之运转效率及稳定性。

2．主要特征◆采用单晶片微处理器设计，功能更强，体积更小，抗干扰能力强。

◆记忆体使用FLASH ROM，容量大，可储存1000步序之绕线资料，每一步序可分别设定9种绕线资料，5种功能选择，切断电源后绕线资料不会流失。

◆可针对不同机型及使用场合更改运转及操作模式，使用范围更广泛。

◆绕线轴提供100段绕线速度选择，每一步序的高速及低速可分别设定。

◆绕线轴提供100段加速斜率选择，使绕线轴运转更为流畅。

◆计数分辨率高，可达0.05圈。

◆排线轴步进马达驱动器以定电流驱动，提供高速度、高扭力、高精度之定位。

◆排线轴位置可以用教导或按键设定，资料显示窗可以显示排线轴当前位置。

◆排线轴提供99段定位速度选择。

◆排线轴位移单位设置范围广，适用各类规格的螺杆。

◆具有断电记忆功能，绕线过程中突然断电，可记录当前的状态、参数并保存，待上电，启动继续绕制产品，减少原材料浪费。

◆一组编辑密码设定，以防止设定资料被任意更改。

◆兼容性强,可直接替代同类型控制器。

◆电源可分AC 100～120V及220V～240V等机种供选择。

3． 面板说明動動自啓端車兩停動位自歸線向繞方束序結步線向排方始序起步料擇資選完 成産 量轉 速後 退低 速高 速停止慢車起繞慢車總 圈 數線 俓幅 寬起 繞 點連 線超 速定 位慢 車運 轉待 機02145789步 序設 定6産 量設 定3―清 除COPY輸 入啓 動停 車煞 車復 歸退 段跳 段歸 零轉 速自 動電 源步 序3.1．电源：附有指示灯之电源开关，管制本控制器之AC 电源。

CNC自动绕线机控制器说明书公司内部编号：（GOOD・TMMT・MMUT・UUPTY・UUYY・DTTI・CNC自动绕线机控制器说明书控制器说明书说明书CNC210-S（简要版）控制面板Key PadS按键［0］〜［9］用来输入数字［步序设定］：打开程序设置界面［产量设定］：设置目标产量［起始步序］：设置开始步序［结束步序］：设置结束步序［资料选择］：打开不同程序界面，以做设置［排线方向］：设置排线杆排线方向［绕线方向］：设置绕线的正反向［两端停车］:排线到端面时暂停，方便检查起绕点和幅宽设置的准确性［自动复位］:绕完当下的步序后，排线杆自动进入下一程序的起绕点［自动启动］:灯亮时说明不需按启动键，程序会自动启动［一］:调机时，如要改变原有的参数，必须先按下此键。

此时被调的参数会闪烁，按下新设定的数字再按输入键，新的参数就被设置［清除］:调机时，将参数清除的按键［复制］：调机时，复制上一步的参数［输入］:将参数输入并记忆［转速］:将显示在转速和产量之间轮换［归零］:按住2秒钟，产量数变为O［自动］：启动功能在自动和手动间转换［煞车］：当绕线轴停止时，刹车器即启动将绕线轴刹住［跳段］:跳入下一段绕线程序［退段］：退入上一段绕线程序［复归］:任何时候，按此键将终止当下的程序并回到待机状态［停车］：暂停绕线［启动］:启动绕线或在绕线中暂停绕线数字显示段落显示:显示现在绕线的段落号资料显示:调机时,用來显示程序的内容.绕线或待机时,显示已绕圈数或排线杆的位置产量显示：显示产量或转速其他面板上的LED灯，点亮时显示该功能正在起效，否则，熄灭时则该功能不生效。

1.设置绕线参数MEMORYRANGE SELECTlON・设置起始步序：待机状态下按【起始步序】【0-999】【输入】譬如，欲设第二段为起始段。

按【起始步序】【2】【输入】即可・设置结束步序待机状态下按【结束步序】【0-999］【输入】譬如，欲设第四段为结束段。

C N C自动绕线机控制器说明书精编Lele was written in 2021CNC自动绕线机控制器说明书控制器说明书说明书CNC210-S(简要版)控制面板?Key pads按键[ 0]～[9]用来输入数字[步序设定] :打开程序设置界面[产量设定] :设置目标产量[起始步序] :设置开始步序[结束步序] :设置结束步序[资料选择] :打开不同程序界面，以做设置[排线方向] :设置排线杆排线方向[绕线方向] :设置绕线的正反向[两端停车] :排线到端面时暂停，方便检查起绕点和幅宽设置的准确性[自动复位] :绕完当下的步序后，排线杆自动进入下一程序的起绕点[自动启动] :灯亮时说明不需按启动键，程序会自动启动[━] : 调机时，如要改变原有的参数，必须先按下此键。

此时被调的参数会闪烁，按下新设定的数字再按输入键，新的参数就被设置[清除] :调机时，将参数清除的按键[复制] :调机时，复制上一步的参数[输入] :将参数输入并记忆[转速] :将显示在转速和产量之间轮换[归零] :按住2秒钟，产量数变为0[自动] :启动功能在自动和手动间转换[煞车] :当绕线轴停止时，刹车器即启动将绕线轴刹住[跳段] :跳入下一段绕线程序[退段] :退入上一段绕线程序[复归] :任何时候，按此键将终止当下的程序并回到待机状态[停车] :暂停绕线[启动] :启动绕线或在绕线中暂停绕线数字显示段落显示:显示现在绕线的段落号资料显示:调机时,用来显示程序的内容.绕线或待机时,显示已绕圈数或排线杆的位置产量显示:显示产量或转速其他面板上的LED灯，点亮时显示该功能正在起效，否则，熄灭时则该功能不生效。

1.设置绕线参数MEMORYRANGE SELECTION·设置起始步序:待机状态下按【起始步序】【0-999】【输入】譬如，欲设第二段为起始段。

按【起始步序】【2】【输入】即可·设置结束步序待机状态下按【结束步序】【0-999】【输入】譬如，欲设第四段为结束段。
