【报审完整版】污水管网及泵站工程施工组织设计终稿

污水管网及排污提升泵站项目施工组织设计一、项目概况二、施工组织设计目标1.完成项目施工任务，保证工程质量，确保按时交付。

2.优化施工流程，提高工作效率，降低成本。

3.确保施工安全，保障施工人员的生命财产安全。

三、施工组织设计内容1.施工组织机构设计在项目实施中，设立施工总指挥部，负责项目的整体组织、协调和管理，包括施工部门、材料采购部门、财务部门等。

2.施工进度安排根据项目计划和施工要求，制定详细的施工进度表，明确各个施工阶段的时间节点和工作内容，确保项目按时完成。

3.施工安全管理制定施工安全管理手册，确保施工现场符合安全要求。

设立专门的安全巡查小组，定期巡查施工现场，并及时处理安全隐患。

4.施工质量管理设立质量管理部门，制定施工质量控制方案，对施工现场进行质量检查和验收，确保工程质量符合要求。

5.施工人员培训组织施工人员进行专业培训，提高施工人员的技术水平和安全意识，确保施工过程中的操作规范和安全措施得以实施。

6.环境保护管理制定环境保护方案，减少施工对周边环境的影响，确保施工过程中的噪音、灰尘等污染物的排放符合环境保护要求。

7.成本控制制定施工成本控制方案，对施工过程中的物料采购、施工设备使用等进行有效管理，合理控制成本。

8.施工协调沟通建立施工协调机制，定期召开施工会议，协调各个施工部门之间的工作进度和需求，及时解决工程中的问题。

四、施工组织设计实施步骤1.收集项目相关资料，包括设计图纸、施工合同等。

2.编制施工组织设计方案，明确施工流程和工作任务。

3.确定施工组织机构，设立各个部门和岗位，并明确职责。

4.制定施工进度计划，明确施工时间节点。

5.制定施工安全管理手册，明确施工现场的安全要求和注意事项。

6.制定施工质量控制方案，明确施工现场的质量检查和验收标准。

7.制定环境保护方案，明确施工过程中的环境保护要求。

8.制定施工成本控制方案，明确物料采购和设备使用的预算和控制措施。

9.组织施工人员培训，提高施工人员的技术水平和安全意识。

...XX市乡镇污水处理建设项目- 四里棚施工组织设计编制人：审核人：审批人：X 房建设工程总承包有限公司2018年8月6日目录第一章、工程概况第二章、工程进度计划与措施第三章、主要施工方法第四章、质量管理体系与措施第五章、确保工期的技术组织措施第六章、雨季施工技术组织措施第七章、安全管理体系与措施第八章、保证文明施工的技术、经济、组织措施附表一：进度计划横道图附表二：质量管理网络图附表三：安全管理网络图污水管网施工组织设计第一章工程概述一、项目特点：本工程为市政污水管道工程，总长约为6000m。

线管材采用钢筋混凝土二级承插管和HDPE高密度聚乙烯双壁波纹管。

管材及规模：名称规格单位数量备注钢筋混凝土管D800 m 1120钢筋混凝土管D1200 m 674波纹管D600 m 3115波纹管D800 m 870检查井φ1250 座51检查井1100*1100 座30检查井1500*1100 座12二、现场自然条件：本工程主管沿盐水河敷设，主管古盐大道至马堰畈一桥段沿东河堤东侧由北向南敷设，马堰畈一桥至长荆大道段沿东河堤西侧由北向南敷设，支管汉宜大道段沿汉宜大道北边人行道从新都化工110KV高压电塔至盐水河由东向西敷设，支管城南大道段沿城南大道南边人行道从四里棚中心学校至盐水河由东向西敷设，支管长荆大道段沿长荆大道北边人行道从三杨湾至盐水河由东向西敷设，管线具体走向要结合现场实际情况确定，检查井根据现场指定。

三、设计编制依据：1、施工图：广州市环境保护工程设计院有限位公司设计的XX 市乡镇污水处理建设项目—四里棚管网施工图。

2、《室外排水设计规范》（GB50014-2006［2016 年修订］）3、《镇（乡）村排水工程技术规范》（CJJ124-2008 ）4、《给水排水工程管道结构设计规程》（GB50332-2002）5、《给水排水工程构筑物结构设计规范》（GB50069-2002）6、《给水排水管道工程施工及验收规范》（GB550268-2008）7、《埋地塑料排水管道施工》工程进度计划与措施施工总进度计划：一．业主工期要求，结合本公司自身实力和选定的施工方案，以及对本工程人力、物力、财力的投入力度，确定本工程总工期为180 天。

污水管网工程施工组织设计一、工程概况1、工程名称：污水管网工程2、工程地点：X市3、工程内容及规模：建设X市污水管网，总长度约XX公里。

4、施工单位：XXX施工公司二、施工目标1、确保工程质量：按照设计要求进行施工，达到相关标准要求。

2、保证施工进度：按照施工计划进行施工，确保工期的合理安排。

3、保障安全环保：严格按照相关安全、环保法规进行施工，做好施工现场安全措施。

三、施工组织机构1、总指挥：XXX公司总经理2、副总指挥：工程部主任4、施工部门：包括施工、土建、管道、电气等部门，各部门负责人分别为施工单位部门经理。

四、施工方案1、施工方法：采用开挖法进行施工，分段进行，先进行土方开挖，然后进行管道敷设、连接。

2、作业程序：a)施工准备：组织人员、机具及材料到达工地，搭建施工临时设施。

b)土方开挖：按照设计要求进行开挖，包括挖土、清理渣土、围护土方等。

c)管道敷设：按照设计要求进行管道敷设，包括沟槽开挖、管道敷设、管道连接。

d)验收和试压：敷设完毕后进行验收，对管道进行试压，确保无渗漏。

e)完工清理：组织进行现场清理，清除施工垃圾，恢复原状。

f)工程验收：组织相关部门进行工程验收，确保工程质量符合要求。

3、施工时间计划：根据工程规模和施工进度，制定详细的施工时间计划，按进度进行施工。

4、施工设备及材料准备：根据施工需要，提前准备好所需的施工机具、人员数量、材料等。

五、安全与环保措施1、施工现场：设立施工现场标志，划定施工区域，设置安全警示标识牌，限制非施工人员进入。

2、施工人员：提前进行安全培训，熟悉相关安全规章制度，佩戴个人防护用品，遵守安全操作规程。

3、机械设备：设备操作人员持有操作证，设备保养及时，定期检查设备安全装置是否完好。

4、材料及废弃物处理：严格按照环保要求选择材料，确保使用符合标准的材料；废弃物进行分类储存，定期清运处理。

六、质量控制措施1、施工准备：根据工程设计和施工规范，进行施工准备工作，包括材料检查、设备检验等。

三亚市金鸡岭路污水管网改造工程及三亚市半岭温泉旅游度假区排污提升泵站建设工程施工组织设计编制日期：2021年7月27日目录第一章综合说明第二章工程概况第三章施工总体摆设及现场总平面安插第四章施工总进度方案及保证办法第五章主要施工方案及技术办法第六章施工安然办法方案第七章文明施工办法方案第八章施工环保办法方案第九章质量保证办法和创优方案第十章冬、雨季施工办法第十一章工程组织打点机构第十二章对总包打点的认识以及专业分包工程的配合、协调、打点、效劳方案第十三章与发包人、监理及设计人的配合第十四章任何可能的紧急情况的措置办法、预案以及抵当风险的办法第十五章承包人自行施工范围内拟分包的非主体和非关键性工作、材料方案和劳动力方案第十六章成品庇护和工程保修工作的打点办法和承诺施工组织设计附表第一章综合说明一、编制说明1、编制依据(1)本工程施工招标文件。

(2) 给水排水管道工程施工及验收尺度及国家有关尺度。

(3)本工程设计文件。

(4)现场勘测查询拜访所获得的有关资料。

(5)我公司拥有的科技工法成果、现有的企业打点程度及人员、机械设备技术能力。

2、编制原那么(1)严格遵守招标文件要求的原那么。

(2)安然第一、预防为主的原那么。

确立安然目标，完善规章制度，强化现场的各项制度、办法的落实，确保安然出产目标的实现。

(3)争创行业一流、建造优质工程的原那么确定本标段的质量目标，制定创优规划，确保每道工序、每个分项工程质量均达到公路质量验标的合格尺度以上，建造一流的精品工程。

当质量与进度发生冲突时，首先确保工程质量。

(4)确保工期的原那么按照施工图中的工程内容合理安排施工挨次，优化资源配置，并充实考虑气候对工期的影响，科学组织指挥，争取主动力，争提前完成任务。

(5)文明施工的原那么因地制宜，以报酬本。

交通、电力、材料、施工场地规划，本着节约用地防止水土流水的原那么，减少污染。

精心安插施工现场，合理安排施工便道，充实操纵本地资源，降低工程费用。

污水处理厂管网建设工程施工组织设计
引言
该工程旨在建设一套污水处理厂管网，将污水排出并进行处理，达到环保标准。

本文档将对施工组织设计进行详细说明。

施工组织设计方案
项目背景
1. 建设目的：建设一套污水处理厂管网，对排水口涵盖的区域
进行有效的污水处理。

2. 施工地点：地下管网的建设将涉及多个位置。

3. 工期要求：该工程包含地下管网建设及相关设备安装，预计
工期为10个月。

施工方案
1. 施工方案概述：采用分区施工方式，分别对各地下管道进行
建设和安装设备，以确保施工顺利进行。

2. 施工内容及建议：在地下挖掘出一条路，将管道通过这条路
升降机运到地面，并安装相关设备，最后再将地面恢复原状。

3. 施工组织架构及人员调配：
- 总工程师：负责全局协调，安排人员以及签订相关合同。

- 工程监理：负责监督施工过程中的安全问题，在施工过程中
进行质量检查。

- 现场管理员：负责地下施工安排和协调，以确保整个施工流
程正常进行。

- 工人：施工人员。

4. 安全预防措施：需要严格遵守安全规范，在施工过程中做好
隧道降噪，防止地下水渗漏等问题。

5. 项目质量控制：由监理单位进行全程质量监督，确保管网建
设及设备安装质量符合标准。

结论
本文档通过对污水处理厂管网建设工程施工组织设计进行详述，提出了详细的施工方案，并进行了必要的安全预防措施和质量控制，以确保整个工程的顺利进行。

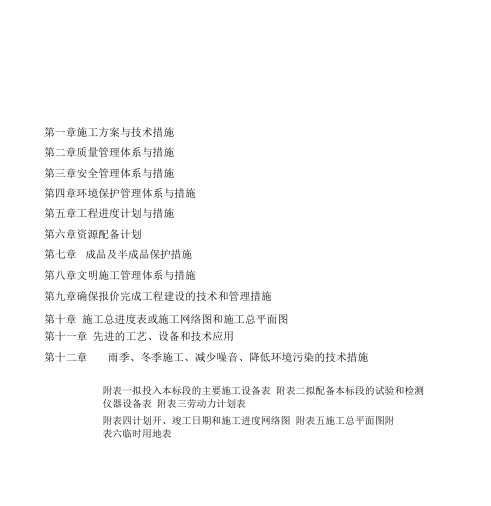

第一章施工方案与技术措施第二章质量管理体系与措施第三章安全管理体系与措施第四章环境保护管理体系与措施第五章工程进度计划与措施第六章资源配备计划第七章成品及半成品保护措施第八章文明施工管理体系与措施第九章确保报价完成工程建设的技术和管理措施第十章施工总进度表或施工网络图和施工总平面图第十一章先进的工艺、设备和技术应用第十二章雨季、冬季施工、减少噪音、降低环境污染的技术措施附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表第一章施工方案与技术措施（一）污水管道施工施工程序：测量放线T 开槽 T 基础 T 下管、连接 T 闭气、闭水 T 检查井 T 回填1.沟槽土方（1）采用挖掘机挖土，反铲挖掘机两台，斗容量0.6m 3。

（ 2）沟槽断面形式采用梯形槽，沟槽边坡采用 1 ： 0.3 ，开挖前进行测量放样，沿管道中心线定出沟槽边缘线及开挖深度。

按间距20m 钉入小木桩，用线绳挂线撒石灰，放出纵向边线。

（3）在开挖范围的地下设施应事先向建设单位索要资料，做到心中有数，避免破坏，无资料时，应派专人跟挖掘机，发现情况及时汇报。

挖方时应注意附近构筑物、道路、管线等下沉和变形，必要时采取防护措施。

施工中，应经常测量和校核其平面位置、标高和边坡坡度是否符合设计要求。

（ 4）沟槽基础垫层用砂砾石回填和素土基础。

2. 施工排水（ 1）本工程施工中如遇地下水，从槽壁、槽底渗出的地下水，经排水沟汇集到集水井，由水泵排出槽外。

（2）沟槽开挖到将近地下水位时，修建集水井和安装水泵，然后继续开挖沟槽到地下水位，使水流向集水井。

挖深接近槽底时，将排水沟改设在槽底两侧。

（3）排水沟的断面尺寸，根据地下水量而定，一般为30X 20 cm,排水沟底一般低于槽底 30 cm,并以 3? 5%勺坡度坡向集水井。

（4）集水井通常设在地下水来水方向的沟槽一侧。

目录第一章编制概况第二章工程概况第三章项目组织管理机构第四章施工现场总平面布置第五章施工总进度计划及保证措施第六章劳动力和材料投入计划及其保证措施第七章施工方案及技术措施第八章质量保证措施和创优计划第九章施工安全、文明措施计划第十章施工环境措施计划第十一章工程竣工后的保护。

保养及服务工作第十二章冬季和雨季的施工方案第十三章民工工资支付保证措施第十四章任何可能的紧急情况的出来措施预案及抵抗风险的措施第十五章与发包人、监理及设计人等的配合附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度计划横道图附表五：施工总平面图附表六：临时用地表第一章编制说明第一节、编制依据国家现行的设计法规、标准和地方有关法律和标准室外排水设计规范》GB50014-2006《给水排水管道工程施工及验收规范》GB50268-2008《市政排水管工程质量检验评定标准》 CJJ3-2002《排水管道维护安全技术规程》CJJ6-2002《城镇排水管与泵站维护技术规程》CJJ68-2007《室外给排水工程设施抗震鉴定规范》GBJ43-2002《室外给水排水和煤气热力工程抗震设计规范》 GB50032-2008 《埋地聚乙烯排水管管道工程技术规程》CECS164:2008《城镇给水排水技术规范》GB50788-2012《市政工程施工质量验收统一标准》GB50301-2008本工程施工除必须履行投标承诺和施工合同外，尚应遵守国家的《建筑法》、《安全生产法》，认真执行《建设工程质量管理条例》和《建设工程安全生产管理条例》。

第二章工程概况……第三章项目组织管理机构第一节组织准备一、工程施工目标1．质量目标：GB50301-2008《市政工程施工质量验收统一标准》及现行相关质量验收标准。

2．工期目标：确保本工程在180日历天内全面完成。

若甲方另有目标要求时，我方将保证按要求的时间完成。

污水管网施工组织设计一、施工机构设计1.项目经理：负责整个施工项目的组织、计划、协调和管理工作。

3.施工队伍：包括施工人员、机械操作人员和安全监督人员等。

二、组织管理设计1.施工指挥系统：根据施工方案和施工计划，制定详细的施工指导文件，明确各个施工环节的职责和要求。

2.质量管理：制定质量检查和验收标准，进行质量检测和验收，确保施工质量符合规范要求。

3.安全管理：制定安全生产措施和应急预案，组织安全教育和培训，确保施工过程中的安全。

三、施工方案设计1.施工方法：根据污水管网的具体情况，确定采用开挖法、顶管法或钻孔法等施工方法。

2.材料选择：根据工程要求和地质环境，选择合适的管材和接口材料，并制定管材的输送和储存方案。

3.施工工序：详细制定施工工序和施工顺序，确保施工的连续性和高效性。

4.施工设备：根据施工方案和工期要求，选择合适的施工设备和机械，确保施工进度和质量。

四、施工计划设计1.施工工期：根据工程量和施工条件，确定施工工期，并制定详细的施工进度计划。

2.人力资源：根据施工工期和施工内容，科学安排人力资源，确保施工进度和质量。

3.材料和设备供应计划：根据施工进度和材料和设备需求，确定材料供应计划和设备调配计划，确保施工进度和质量。

4.资金安排：根据施工进度和材料和设备需求，合理安排施工资金，确保施工进展顺利。

五、安全措施设计1.工地封闭：在施工现场设置围墙，并进行标识，防止非施工人员入场。

2.安全教育：在施工前进行安全教育和培训，确保施工人员具备相关安全知识。

3.安全检查：定期对施工现场进行安全检查，发现并及时整改施工安全隐患。

4.安全设施：设置安全警示标志、护栏、防护网等安全设施，确保施工人员的生命安全。

5.废物处理：制定废物处理方案，确保污水管网施工过程中产生的废物得到妥善处理。

六、环境保护设计1.垃圾分类：设立垃圾分类区，对施工现场产生的垃圾进行分类处理。

2.水资源利用：合理使用水资源，避免浪费和污染。

污水处理厂污水管网工程施工投标文件目录17.施工组织设计 (5)第一章、总体概述 (5)1、编制依据 (5)2、工程概况 (5)3、指导思想 (5)第二章、确保工期的技术组织措施 (6)1、施工进度安排原则 (6)2、进度计划目标 (6)3、施工进度计划图 (6)4、技术保证措施 (6)5、施工组织机构和管理的保证措施 (7)6、人员保证措施 (8)7、设备保证措施 (9)8、材料供应保证措施 (9)9、资金保证措施 (9)第三章、主要施工方法 (10)1、主要施工方法 (10)2、顶管工程施工 (13)3、顶管测量、纠偏技术 (19)4、清淤工程 (21)5、护岸工程 (22)6、污水截流工程 (30)7、其他附属施工方法 (32)8、路面恢复 (33)第四章、拟投入劳动力、材料和机械计划及保证措施 (36)1、施工劳动力投入的原则及管理要求 (36)2、施工劳动力组织的要求 (36)3、材料品质保证体系 (37)4、材料供应管理制度 (37)5、材料、设备验收制度 (38)6、材料保管制度 (38)7、投入的主要施工机械计划及进场方法 (39)8、拟投入本合同工作的主要施工设备 (39)9、保证机械设备供应措施 (39)10、机械管理 (39)11、技术先进性与机械设备适用性 (40)12、其他情况 (40)第五章、施工总平面布置图 (41)1、施工现场平面布置的原则 (41)2、项目部平面布置 (41)3、总平面布置 (41)4、临时供电设施布置 (41)5、临时供水设施布置 (42)6、临时生产及生活设施布置 (42)第六章、施工重点、难点及保证措施 (43)1、测量系统 (43)2、顶管过程质量控制 (43)3、泥浆系统 (44)4、交通影响和有效措施 (44)5、降噪和防止扬尘的重点措施 (45)6、雨季施工保证措施 (45)7、冬季施工措施 (46)8、地下管线及其他地上、地下设施的保护加固措施 (47)第七章、确保文明施工的技术组织措施 (48)1、安全生产目标 (48)2、管理体系 (48)2、安全教育及检查制度 (48)3、确保施工安全的组织及技术措施 (50)4、文明施工措施 (51)第八章、确保工程质量的技术组织措施 (53)1、工程质量目标 (53)2、质量保证体系 (53)3、质量管理职责 (54)4、质量保证措施 (56)5、正确处理进度与质量的关系 (60)附表一、施工进度计划横道图 (61)附表二、拟投入本标段的主要施工设备表 (62)附表三、劳动力计划表 (63)附表四、施工总平面图 (64)7.施工组织设计第一章、总体概述1、编制依据1、污水处理厂污水管网工程施工招标文件，技术设计图纸等相关资料。

(此文档为word格式，下载后您可任意编辑修改！)目录第一章、编制说明第二章、工程概况第三章、总体施工方案及施工准备工程目标第四章、分部分项具体施工方案施工部署第五章、工程质量控制措施主要工程项目施工方案第六章、工程质量保证的施工措施第七章、文明施工、安全生产保证措施附：施工质量保证体系图框安全体系图框施工平面布置图施工进度计划图第一章编制说明一、编制说明本施工组织设计作为指导施工的依据，编制时针对施工方案、进度安排、施工总平面图、质量安全措施、主要材料进场计划、施工机制进场计划、劳动力计划、文明施工和环境保护措施等因素尽可能充分考虑，突出科学性和可行性。

在施工中，我公司将本着对业主高度负责的态度，积极与质量、安全监督部门配合，服从业主和监理单位的管理，严格控制工程质量。

在保证工程质量的同时，认真做好安全生产、文明施工、工程进度与成本控制，同时对关键工序，复杂环节提出相应的技术措施，控制噪音、粉尘、排污。

响应市政有关“净、畅、宁”工程文明施工要求，确保该工程质量达到现行验收标准为合格工程。

二、编制依据1、施工承包合同2、施工图纸3、现行施工规范，有关标准5、市政工程施工手册及有关技术资料第二章工程概况一、概述1、基本情况工程建设相关单位：建设单位：凤台县住房和城乡建设委员会设计单位：合肥市政设计院勘察单位：合肥市勘察院施工单位：安徽中旭建设工程有限公司监理单位：上海景业监理公司质量监督站：凤台县建设工程质量监督站本次设计的工程是凤台县西翼新城区污水管网（一期）工程。

本工程施工内容主要是排水工程。

本次管道线路施工范围体育西路（凤利路～规划路）段污水管主线长864m，支线长216m，合计1080m；凤城大道（南湖大道～胶州路）段污水管主线长1783m，支线长670米，合计2453m；南湖大道（西十二路～滨河路）段污水管线主长2607m，支线长246米，合计2606m。

总长6139米。

2、主要工程内容本次设计污水管道设计管径D800，采用泥水平衡机械顶管施工。
