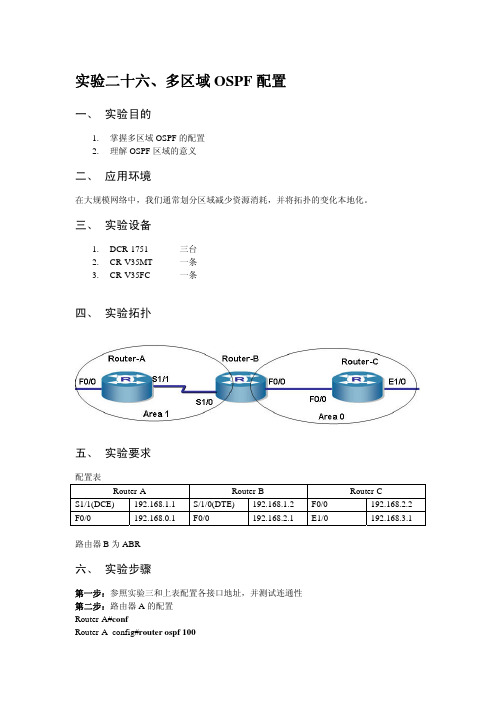

三台三层交换机OSPF多区域划分动态路由实验⼀、实验拓扑⼆、实验步骤1、给主机设置IP，⽹关；给交换机划分VLAN，给VLAN划分端⼝，给VLAN设置IP2、启⽤OSPF、宣告⽹段（network ⽹络地址反掩码区域名其中0区域为主⼲区域）▲SwitchA 的相关配置Switch>enableSwitch#configConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname SwitchASwitchA(config)#vlan 10SwitchA(config-vlan)#exitSwitchA(config)#vlan 20SwitchA(config-vlan)#exitSwitchA(config)#vlan 100SwitchA(config-vlan)#exitSwitchA(config)#interface range fastEthernet 0/1-10SwitchA(config-if-range)#switchport access vlan 10SwitchA(config-if-range)#interface range fastEthernet 0/11-20SwitchA(config-if-range)#switchport access vlan 20SwitchA(config-if-range)#interface fastEthernet 0/23SwitchA(config-if)#switchport access vlan 100SwitchA(config-if)#SwitchA(config-if)#interface vlan 100SwitchA(config-if)#ip address 192.168.100.1 255.255.255.0SwitchA(config-if)#no shutdownSwitchA(config-if)#interface vlan 10SwitchA(config-if)#ip address 192.168.10.1 255.255.255.0SwitchA(config-if)#no shutdownSwitchA(config-if)#interface vlan 20SwitchA(config-if)#ip address 192.168.20.1 255.255.255.0SwitchA(config-if)#no shutdownSwitchA(config-if)#exitSwitchA(config)#router ?eigrp Enhanced Interior Gateway Routing Protocol (EIGRP)ospf Open Shortest Path First (OSPF)rip Routing Information Protocol (RIP)SwitchA(config)#router ospf ?<1-65535> Process IDSwitchA(config)#router ospf 1SwitchA(config-router)#network 192.168.10.0 0.0.0.255 area 0SwitchA(config-router)#network 192.168.20.0 0.0.0.255 area 0SwitchA(config-router)#network 192.168.100.0 0.0.0.255 area 0SwitchA(config-router)#▲SwitchB 的相关配置Switch>Switch>enableSwitch#configConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 30Switch(config-vlan)#exitSwitch(config)#vlan 40Switch(config-vlan)#exitSwitch(config)#vlan 101Switch(config-vlan)#exitSwitch(config)#vlan 200Switch(config-vlan)#exitSwitch(config)#hostname SwitchBSwitchB(config)#interface range fastEthernet 0/1-10SwitchB(config-if-range)#switchport access vlan 30SwitchB(config-if-range)#interface range fastEthernet 0/11-20 SwitchB(config-if-range)#switchport access vlan 40SwitchB(config-if-range)#interface fastEthernet 0/23SwitchB(config-if)#switchport access vlan 101SwitchB(config-if)#interface fastEthernet 0/24SwitchB(config-if)#switchport access vlan 200SwitchB(config-if)#SwitchB(config-if)#exitSwitchB(config)#interface vlan 101SwitchB(config-if)#ip address 192.168.100.2 255.255.255.0 SwitchB(config-if)#no shutdownSwitchB(config-if)#interface vlan 200SwitchB(config-if)#ip address 192.168.200.1 255.255.255.0 SwitchB(config-if)#no shutdownSwitchB(config-if)#interface vlan 30SwitchB(config-if)#ip address 192.168.30.1 255.255.255.0 SwitchB(config-if)#no shutdownSwitchB(config-if)#interface vlan 40SwitchB(config-if)#ip address 192.168.40.1 255.255.255.0 SwitchB(config-if)#no shutdownSwitchB(config-if)#exitSwitchB(config)#route ospf 1SwitchB(config-router)#network 192.168.100.0 0.0.0.255 area 0 SwitchB(config-router)#network 192.168.30.0 0.0.0.255 area 0 SwitchB(config-router)#network 192.168.200.0 0.0.0.255 area 1 SwitchB(config-router)#network 192.168.40.0 0.0.0.255 area 1 SwitchB(config-router)#▲SwitchC 的相关配置Switch>Switch>enableSwitch#configConfiguring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname SwitchCSwitchC(config)#vlan 50SwitchC(config-vlan)#exitSwitchC(config)#vlan 60SwitchC(config-vlan)#exitSwitchC(config)#vlan 201SwitchC(config-vlan)#exitSwitchC(config)#interface range fastEthernet 0/1-10 SwitchC(config-if-range)#switchport access vlan 50SwitchC(config-if-range)#interface range fastEthernet 0/11-20 SwitchC(config-if-range)#switchport access vlan 60SwitchC(config-if-range)#interface fastEthernet 0/24 SwitchC(config-if)#switchport access vlan 201SwitchC(config-if)#exitSwitchC(config)#interface vlan 201SwitchC(config-if)#ip address 192.168.200.2 255.255.255.0SwitchC(config-if)#no shutdownSwitchC(config-if)#interface vlan 50SwitchC(config-if)#ip address 192.168.50.100 255.255.255.0SwitchC(config-if)#no shutdownSwitchC(config-if)#interface vlan 60SwitchC(config-if)#ip address 192.168.60.100 255.255.255.0SwitchC(config-if)#no shutdownSwitchC(config-if)#exitSwitch(config)#router ?eigrp Enhanced Interior Gateway Routing Protocol (EIGRP)ospf Open Shortest Path First (OSPF)rip Routing Information Protocol (RIP)Switch(config)#router ospf ?<1-65535> Process IDSwitch(config)#router ospf 1Switch(config-router)#network 192.168.50.0 0.0.0.255 area 1Switch(config-router)#network 192.168.60.0 0.0.0.255 area 1Switch(config-router)#network 192.168.200.0 0.0.0.255 area 1Switch(config-router)# 当三台交换机都设置好ospf动态路由后，⽤以下命令查看（在特权模式下）SwitchC#show ip route结果如图三、实验结果所有的PC间全通。
多区域 OSPFOSPF MultiArea【实验目的】了解和掌握ospf的原理，熟悉ospf多域配置步骤。
懂得如何配置Vitrul links,Transit area, Stub Area ,Totally Stubby Area, Not-so-stubby area(nssa)。
【实验原理】了解Internal router，Backbone router，Area Border Router (ABR)， Autonomous System Boundary Router (ASBR) 以及各种类型链路通告的不同之处，优化ospf网络。
【实验拓扑】【实验设备】路由器五台，串行线，用于配置路由的主机【实验内容】1、按图示配置端口，用ping检查各端口间连通性（A/B，E/F用于virtul links实验; C的lo地址在用于验证external routesummarization D的lo地址加入area 8，为验证interarea summarization; A/F的lo 地址在nssa时才加入）建议配置好各个neighber的vty，可以用一台终端观察整个拓扑。
(config)#enable password cisco(config)#line vty 0 4(config-line)#Login(config-line)#Password cisco利用terminal monitor可在telnet上看到debug输出2、在各个路由器启动ospf进程，注意area的分布Router(config)#router ospf *Router(config-router)#network *.*.*.* *.*.*.* area *查看ABR/ASBR/DR/BDR。
show ip ospfshow ip ospf interfaceshow ip ospf neighborshow ip ospf neighbor detail3、 show ip route查看各router路由表，注意area 10,area 11没出现在别的router。
OSPF路由协议的配置与应用一、实验目的1．理解三层交换机的工作原理；2．理解OSPF路由协议的工作原理；3. 掌握虚拟局域网VLAN的设置；4．掌握OSPF路由协议的配置方法。
二、实验内容1. 根据网络拓扑图，组建网络；2. 配置VLAN、设备互联地址、模拟终端IP地址；3. 配置OSPF路由协议，计算动态路由表；4. 测试网络互联互通。
三、实验步骤1、根据网络拓扑图，组建网络。
如图所示，其中路由器Router1和Router3之间使用V.35 DTE/DCE线缆进行连接，三层交换机Switch中端口Ethernet1/0/1～Ethernet1/0/2属于VLAN 20，而端口Ethernet 1/0/24属于VLAN 10。
2．三层交换机Switch的配置#进入系统视图<Switch >system-view#创建VLAN 10，并配置接口IP地址[Switch]vlan 10[Switch-vlan10] interface vlan-interface 10[Switch -Vlan-interface10]ip address 192.168.111.2 255.255.255.252#将端口Ethernet 1/0/24加入到VLAN 10中[Switch -Vlan-interface10]vlan 10[Switch-vlan10]port Ethernet 1/0/24#创建VLAN 20，并配置接口IP地址[Switch -Vlan-interface10]vlan 20[Switch-vlan20]interface vlan-interface 20[Switch –Vlan-interface20]ip address 192.168.112.1 255.255.255.0 #将端口Ethernet 1/0/1～1/0/2加入到VLAN 20中[Switch –Vlan-interface20]vlan 20[Switch-vlan20] port Ethernet 1/0/1 to Ethernet 1/0/2#退出VLAN视图，进入系统视图[Switch-vlan20]quit#配置交换机Router-ID[Switch]router id 1.1.1.1#创建OSPF进程并进入OSPF视图[Switch]ospf#在OSPF视图下创建区域0并进入区域视图[Switch-ospf-1]area 0#指定属于该区域的接口网段[Switch-ospf-1]network 192.168.111.0 0.0.0.3[Switch-ospf-1]network 192.168.112.0 0.0.0.2553．路由器Router1的配置#进入系统视图<Router1>system-view#配置端口Ethernet 0/1的IP地址[Router1]interface ethernet 0/1[Router1-Ethernet0/1]ip address 192.168.111.1 255.255.255.252#配置端口Serial 1/0的IP地址[Router1-Ethernet0/1]interface serial 1/0[Router1-Serial1/0]ip address 202.1.1.1 255.255.255.252#配置路由器Router-ID[Router1-Serial1/0]quit[Router1]router id 2.2.2.2#创建OSPF进程并进入OSPF视图[Router1]ospf#在OSPF视图下创建区域0并进入区域视图[Router1-ospf-1]area 0#指定属于该区域的接口网段[Router1-ospf-1-area-0.0.0.0]network 192.168.111.0 0.0.0.3[Router1-ospf-1-area-0.0.0.0]network 202.1.1.0 0.0.0.34．路由器Router2的配置#进入系统视图<Router2>system-view#配置以太网接口0/1的IP地址[Router2]interface loopback 0[Router2-Loopback0]ip address 192.168.113.1 255.255.255.255#配置端口Serial 1/0的IP地址[Router2]interface serial 1/0[Router2-Serial1/0]ip address 202.1.1.2 255.255.255.252#配置路由器Router-ID[Router2-Serial1/0]quit[Router2]router id 3.3.3.3#创建OSPF进程并进入OSPF视图[Router2]ospf#在OSPF视图下创建区域0并进入区域视图[Router2-ospf-1]area 0#指定属于该区域的接口网段[Router2- ospf-1-area-0.0.0.0]network 202.1.1.0 0.0.0.3 [Router2- ospf-1-area-0.0.0.0]network 192.168.113.0 05．实验结果验证1) 查看三层交换机Switch的路由表[Switch] display ip routing-tableRouting Tables: PublicDestinations :8 Routes : 82) 查看路由器Router1的路由表[Router1] display ip routing-tableRouting Tables: PublicDestinations : 9 Routes : 93) 查看路由器Router2的路由表[Router2] display ip routing-tableRouting Tables: PublicDestinations : 9 Routes : 94) 在PC1的“命令提示符”下输入ping 192.168.103.2，结果如图4-15所示；反之，从PC3同样可以ping通PC1和PC2。
实验报告实验名称多区域动态路由协议ospf课程名称计算机网络实训一.实验目的1、进一步理解网络配置的基本原理；2、熟练掌握Boson NetSim软件的配置方法；3、掌握动态协议ospf的配置。
4、掌握多区域动态路由器ospf协议的基本命令配置。
5、学会实验出错时排查。
二.实验环境（软件、硬件及条件）1、3台2501路由（R1、R2、R3）；2、3台工作站；4、网络连接线路若干（双绞线、串行线）。
5、网络拓朴结构如下：6、软件：windows xp 操作系统、Boson NetSim软件。
三、实验规划LAN2指PC2、 Router2(Ethernet 0)所组成的局域网；LAN3指PC3、 Router3(Ethernet 0)所组成的局域网；动态路由协议采用：ospfR1、R2区域为0，R3的区域为1R1的路由器id：10.1.1.1/32, R2的路由器id：10.1.1.2/32, R3的路由器id：10.1.1.3/32 1、启动Boson Network Designer软件，选择路由器、PC构成以上拓扑结构，画出拓扑图，然后用Boson NetSim软件对此网络进行配置。
2、配置各个局域网；1）配置PC1,PC2, PC3的IP和网关，子网掩码PC1配置：选择“estations”→“PC1”，在图1界面中回车，在C:>命令提示符下输入如下图所示：同理根据规划表和拓扑图配置好PC2、PC3机的IP地址、子网掩码和网关。
2）配置路由器的Ethernet port和Serial port的IP地址、子网掩码:Router1的配置命令过程如下：Router2的配置命令过程如下：Router3的配置命令如下：4、验证。
在PC1上执行两次ping命令对PC2、PC3进行连通性检测验证，结果如下：五、实验分析：1、对路由器的接口状态和路由表、邻居关系进行分析，在Router1上进行察看结果如下：2、对路由器的接口状态和路由表、邻居关系进行分析，在Router2上进行察看结果如下3、对路由器的接口状态和路由表、邻居关系进行分析，在Router3上进行察看结果如下从而进一步说明全网配置正确。
多区域OSPF路由协议实验的设计与实现对于中小型园区网络架构来说，RIP路由协议有着小型、快速的特点。
但是对于较大范围的网络来说RIP这种基于距离矢量路由协议就显得无能为力了，为了弥补这种不足，IETF组织于20世纪80年代末开发了一种基于链路状态的内部网关协议——OSPF（Open Shortest Path First，开放式最短路径优先）。
本文主要阐述OSPF协议多区域的原理及实验设计，让学生更好的理解OSPF协议的应用环境和网络工程实现。
标签：OSPF；RIP路由协议；原理；配置1 OSPF路由协议原理OSPF协议具有种收敛快、路由无环、扩展性好等优点，被快速接受并广泛使用。
链路状态算法路由协议互相通告的是链路状态信息，每台路由器都将自己的链路状态信息（包含接口的IP地址和子网掩码、网络类型、该链路的开销等）发送给其他路由器，并在网络中泛洪，当每台路由器收集到网络内所有链路状态信息后，就能拥有整个网络的拓扑情况，然后根据整网拓扑情况运行SPF算法，得出所有网段的最短路径。
2 OSPF多区域配置在OSPF单区域中，每台路由器都需要收集其他所有路由器的链路状态信息，如果网络规模不断扩大，链路状态信息也会随之不断增多，这将使得单台路由器上链路状态数据库非常庞大，导致路由器负担加重，也不便于维护管理。
为了解决上述问题，OSPF协议可以将整个自治系统划分为不同的区域（Area）。
链路状态信息只在区域内部泛洪，区域之间传递的只是路由条目而非链路状态信息，因此大大减少了路由器的负担。
当一台路由器属于不同区域时称它为区域边界路由器（Area Border Router，ABR），负责传递区域间路由信息。
区域间的路由信息传递类似距离矢量算法，为了防止区域间产生环路，所有非骨干区域之间的路由信息必须经过骨干区域，也就是说非骨干区域必须和骨干区域相连，且非骨干区域之间不能直接进行路由信息交互。
3 OSPF多区域实验设计3.1 实验内容根据企业常见的工程案例情景来设计本实验。
组名：SUNRISE小组成员：孙弋伦，钟良引，吴淑敏，陈师伟，韩纬光 一. 实验名称：OSPF 路由多区域 二. 实验需求及应用环境： 需求及背景描述公司分布在3个不同的城市，分别在北京，上海，海南，全网使用OSPF 互联 三. 网络拓朴： 1、R5Lo1:10.1.1.0/24Lo2:10.1.2.0/24Lo1:10.1.1.0/24Lo2:10.1.2.0/24Lo1:10.2.1.0/24Lo2:10.2.2.0/24Lo3:10.2.3.0/24图 3-1 网络拓扑图2、IP分配表我们使用10.0.0.0/8网段的的私网地址来进行规划。
Ip地址的9-16位代表地区。
1 代表北京例如：10.1.0.0/242 代表上海例如：10.2.0.0/243 代表海南例如：10.3.0.0/244 代表链路地址例如：10.4.0.0/30Ip地址的17-24位代业务网段。
0 代表接口ip地址例如：10.0.0.0/301 代表财务处ip地址例如：10.0.1.0/242 代表销售部ip地址例如：10.0.2.0/243 代表网络中心ip地址例如：10.0.3.0/24表3-1 北京地区ip地址规划表3-1 上海地区ip地址规划表3-1 海南地区ip地址规划3、交换机IP配置表2-2 交换机IP配置4、路由器IP配置表2-3 路由器IP配置四. 预期要达到的实验结果：（一）、需求分析1、工程化的ip地址分配2、实现全网互通。
3、OSPF多区域的划分4、将Area 1区域设置成Stub区域。
5、通过修改cost值实现链路的备份。
6、业务端口设置为禁默端口。
7、远程接入的设备需要做认证。
8、实现rip的路由汇总。
9、实现OSPF的区域路由的汇总。
10、路由重发布地域图如下海南图4-1 公司地理位置分布图五. 配置思路步骤：（工程配置思想）1、接口的配置表5-1 设备接口配置2、OSPF技术表5-2 OSPF技术实现3、RIP技术表5-3 RIP 技术的实现4、路由表重发布表5-4 路由重发布5、OSPF的接入认证表 5-5 OSPF的接入认证6、静默端口表5-6静默端口的设置7、链路备份表5-7 修改cost达到链路备份8、Stub区域表5-8 Stub区域的设置9、RIP 路由汇聚表5-9 RIP 的路由汇聚10、OSPF区域的路由汇聚表5-10 OSPF 区域1的路由汇聚表5-11 OSPF 区域0的路由汇聚六. 实验调试过程：1、图6-1 ：R1路由表条目链路备份前备份后2、Stub 区域后效果Rip 汇聚前Rip汇聚后区域1聚合前区域1 聚合后区域0的路由汇总前区域0路由汇总后Rip 汇总前Rip捆绑后4、图6-5链路捆绑5、图6-6SW1 MSTP 实例0和实例1根桥6、图6-7SW1 MSTP实例2根桥7、图6-8DHCP地址池范围8、图6-9FTP server的搭建七. 实验调试结果：1、图7-1 非网络中心不能登录2、图7-42Console 密码认证3、图7-3 测试分公司的连通性，4、图7-4到两个部门的连通性5、图7-5非网络中心telnet测试6、图7-6部门到外网的连通性八. 实验总结：1、通过实验串通所有学过的知识点，懂得怎样融合知识点到一个项目中；2、根据分析客户的需求进行技术上的分析，然后就可以清晰的实现项目；3、实验运用到了:vlan、telnet、ftp、ppp、acl、nat、dhcp、mstp、rip、ospf、静态路由、链路捆绑技术、路由重发布，静默端口、rip的接入认证、svi、trunk；4、实验中我们做了路由重发布，为了将rip的路由表发布到ospf中里；5、实验过程中进行捆绑时已显示配置成功，但验证过程没有成功，后来通过几番的检查才得以解决；6、做这个实验虽然有点辛苦，但体味到一个组团结的力量，也体味到做项目的一点点艰辛；。
实验报告实验报告实验目的：通过本实验实现完全nssa 区域，和实现默认路由的方法。
第一步：配置路由器ip 地址地址Router1上的设置上的设置R1(config)#interface s0/0R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config)#interface loopback 0R1(config-if)#ip add 1.1.1.1 255.255.255.0Router2-router4同理同理第二步：启用路由协议第二步：启用路由协议Router1（asbr 路由器，将loopback 口重分布进OSPF 协议）-router2启用OSPF 协议，router4启用rip 协议，router3启用OSPF 和rip 协议（asbr 路由器）路由器）Router1上的设置上的设置R1(config)#router ospf 1R1(config-router)#network 192.168.1.0 0.0.0.255 area 1 R1(config)#router ospf 1R1(config-router)#redistribute connected subnetsR1(config-router)#area 1 nssaRouter2上的设置上的设置R2(config)#router ospf 1R2(config-router)#network 192.168.1.0 0.0.0.255 area 1 R2(config-router)#network 192.168.2.0 0.0.0.255 area 0 R2(config-router)#network 2.2.2.0 0.0.0.255 area 0R2(config-router)#area 1 nssaRouter3上的设置上的设置R3(config)#router ospf 1R3(config-router)#network 192.168.2.0 0.0.0.255 area 0 R3(config-router)#network 3.3.3.0 0.0.0.255 area 0R3(config)#router ripR3(config-router)#version 2R3(config-router)#network 192.168.3.0R3(config-router)#no auto-summaryRouter4上的设置上的设置R4(config)#router ripR4(config-router)#version 2R4(config-router)#network 192.168.3.0R4(config-router)#network 4.4.4.0R4(config-router)#no auto-summary第三步：设置路由重分布（在router3上设置）上设置）R3(config)#router ripR3(config-router)#redistribute ospf 1 metric 2R3(config)#router ospf 1R3(config-router)#redistribute rip subnets metric 1000第四步：查看路由表第四步：查看路由表Router1上的路由表上的路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP , EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback02.0.0.0/32 is subnetted, 1 subnetsO IA 2.2.2.2 [110/65] via 192.168.1.2, 00:01:38, Serial0/03.0.0.0/32 is subnetted, 1 subnetsO IA 3.3.3.3 [110/129] via 192.168.1.2, 00:01:38, Serial0/0C 192.168.1.0/24 is directly connected, Serial0/0O IA 192.168.2.0/24 [110/128] via 192.168.1.2, 00:01:38, Serial0/0 Router2上的路由条目上的路由条目R2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user staticrouteo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsO N2 1.1.1.0 [110/20] via 192.168.1.1, 00:00:06, Serial0/02.0.0.0/24 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, Loopback03.0.0.0/32 is subnetted, 1 subnetsO 3.3.3.3 [110/65] via 192.168.2.2, 00:07:45, Serial0/14.0.0.0/24 is subnetted, 1 subnetsO E2 4.4.4.0 [110/1000] via 192.168.2.2, 00:00:06, Serial0/1C 192.168.1.0/24 is directly connected, Serial0/0C 192.168.2.0/24 is directly connected, Serial0/1O E2 192.168.3.0/24 [110/1000] via 192.168.2.2, 00:00:06, Serial0/1 Router4上的路由条目上的路由条目R4#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA externaltype 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsR 1.1.1.0 [120/2] via 192.168.3.1, 00:00:15, Serial0/22.0.0.0/32 is subnetted, 1 subnetsR 2.2.2.2 [120/2] via 192.168.3.1, 00:00:15, Serial0/23.0.0.0/24 is subnetted, 1 subnetsR 3.3.3.0 [120/2] via 192.168.3.1, 00:00:15, Serial0/24.0.0.0/24 is subnetted, 1 subnetsC 4.4.4.0 is directly connected, Loopback0R 192.168.1.0/24 [120/2] via 192.168.3.1, 00:00:15, Serial0/2R 192.168.2.0/24 [120/2] via 192.168.3.1, 00:00:16, Serial0/2C 192.168.3.0/24 is directly connected, Serial0/2上验证第五步：在router1上验证R1#ping 192.168.3.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.2, timeout is 2 seconds: .....Success rate is 0 percent (0/5)在router2上配置，使之正常通信上配置，使之正常通信方法1Router2的设置的设置R2(config)#router ospf 1R2(config-router)#area 1 nssa no-summary在router1上查看上查看R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-ISlevel-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 192.168.1.2 to network 0.0.0.01.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback0C 192.168.1.0/24 is directly connected, Serial0/0O*IA 0.0.0.0/0 [110/65] via 192.168.1.2, 00:00:07, Serial0/0验证是否正常通信验证是否正常通信R1#ping 192.168.3.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 784/1107/1440 ms通信成功通信成功方法2在router2上的配置上的配置R2(config)#router ospf 1R2(config-router)#area 1 nssa default-information-originate在router1上查看路由表上查看路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP , EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 192.168.1.2 to network 0.0.0.01.0.0.0/24 is subnetted, 1 subnets C1.1.1.0 is directly connected, Loopback02.0.0.0/32 is subnetted, 1 subnetsO IA2.2.2.2 [110/65] via 192.168.1.2, 00:00:05, Serial0/03.0.0.0/32 is subnetted, 1 subnets O IA3.3.3.3 [110/129] via 192.168.1.2, 00:00:05, Serial0/0 C192.168.1.0/24 is directly connected, Serial0/0 O IA 192.168.2.0/24 [110/128] via 192.168.1.2, 00:00:05, Serial0/0 O*N2 0.0.0.0/0 [110/1] via 192.168.1.2, 00:00:05, Serial0/0验证是否正常通信验证是否正常通信R1#ping 192.168.3.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 784/1107/1440 ms方法3Router2上的设置上的设置R2(config-router)#area1 nssa default-information-originate no-summary查看router1上的路由表上的路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user staticrouteo - ODR, P - periodic downloaded static routeGateway of last resort is 192.168.1.2 to network 0.0.0.01.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback0C 192.168.1.0/24 is directly connected, Serial0/0O*IA 0.0.0.0/0 [110/65] via 192.168.1.2, 00:00:38, Serial0/0。
实验一OSPF多区域的配置一．实验目的1.掌握多区域的OSPF配置方法2.区别不同区域的路由3.掌握OSPF的基本配置命令二、实验拓扑图三、实验步骤及要求1.配置各台路由器的IP地址R1(config)#interface loopback 0R1(config-if)#ip address 10.1.1.1 255.255.255.0R1(config)#interface loopback 1R1(config-if)#ip address 10.1.2.1 255.255.255.0R1(config)#interface serial 2/0R1(config-if)#ip address 192.168.1.1 255.255.255.252 R1(config-if)#no shutdownRouter(config)#hostname r2r2(config)#interface serial 2/0r2(config-if)#ip address 192.168.1.2 255.255.255.252 r2(config-if)#clock rate 64000r2(config-if)#no shutdownr2(config-if)#exitr2(config)#interface serial 3/0r2(config-if)#ip address 192.168.1.5 255.255.255.252 r2(config-if)#clock rate 64000r2(config-if)#no shutdownr2(config-if)#exitRouter(config)#hostname r3r3(config)#interface serial 3/0r3(config-if)#ip address 192.168.1.6 255.255.255.252 r3(config-if)#exitr3(config)#interface serial 3/0r3(config-if)#no shutdownr3(config)#interface serial 2/0r3(config-if)#ip address 192.168.1.9 255.255.255.252r3(config-if)#clock rate 64000r3(config-if)#no shutdownRouter(config)#hostname r4r4(config)#interface serial 2/0r4(config-if)#ip address 192.168.1.10 255.255.255.252r4(config-if)#no shutdownr4(config-if)#exitr4(config)#interface loopback 0r4(config-if)#ip address 172.16.1.1 255.255.255.0r4(config-if)#exitr4(config)#interface loopback 1r4(config-if)#ip address 172.16.2.1 255.255.255.02.在r1上进行area1区域OSPF配置Router(config)#hostname r1r1(config)#router ospf 1r1(config-router)#network 10.1.2.0 0.0.0.255 area 1r1(config-router)#network 10.1.1.0 0.0.0.255 area 1r1(config-router)#network 192.168.1.0 0.0.0.3 area 1r1(config-router)#exit3.在r2上进行area1与area0的区域边界路由器(ABR)的OSPF配置r2(config)#router ospf 1r2(config-router)#network 192.168.1.0 0.0.0.3 area 1r2(config-router)#network 192.168.1.4 0.0.0.3 area 0r2(config-router)#exit4. 在r4上进行area2区域OSPF配置r4(config)#router ospf 1r4(config-router)#network 172.16.1.0 0.0.0.255 area 2r4(config-router)#network 172.16.2.0 0.0.0.255 area 2r4(config-router)#network 192.168.1.8 0.0.0.3 area 2r4(config-router)#exit在r3上进行area2与area0的区域边界路由器(ABR)的OSPF配置r3(config)#router ospf 1r3(config-router)#network 192.168.1.8 0.0.0.3 area 2r3(config-router)#network 192.168.1.4 0.0.0.3 area 0r3(config-router)#exit5. 在任一路由器上查看OSPF邻居表r2#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 10.1.2.1 0 FULL/ - 00:00:38 192.168.1.1 Serial2/0 192.168.1.9 0 FULL/ - 00:00:39 192.168.1.6 Serial3/0R2路由器已经成功与r1和r3路由器建立邻居关系6.查看r1的路由表，观察其他区域的路由r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 2 subnetsC 10.1.1.0 is directly connected, Loopback0C 10.1.2.0 is directly connected, Loopback1172.16.0.0/32 is subnetted, 2 subnetsO IA 172.16.1.1 [110/2344] via 192.168.1.2, 00:00:05, Serial2/0O IA 172.16.2.1 [110/2344] via 192.168.1.2, 00:00:05, Serial2/0192.168.1.0/30 is subnetted, 3 subnetsC 192.168.1.0 is directly connected, Serial2/0O IA 192.168.1.4 [110/1562] via 192.168.1.2, 00:00:05, Serial2/0O IA 192.168.1.8 [110/2343] via 192.168.1.2, 00:00:05, Serial2/07.查看r1的OSPF链路状态数据库r1#show ip ospf databaseOSPF Router with ID (10.1.2.1) (Process ID 1)Router Link States (Area 1)Link ID ADV Router Age Seq# Checksum Link count 10.1.2.1 10.1.2.1 310 0x80000007 0x00463f 4192.168.1.5 192.168.1.5 310 0x80000006 0x00164a 2Summary Net Link States (Area 1)Link ID ADV Router Age Seq# Checksum192.168.1.4 192.168.1.5 845 0x80000001 0x00fe75192.168.1.8 192.168.1.5 518 0x80000002 0x0072ec172.16.1.1 192.168.1.5 518 0x80000003 0x00fe0f8.在r1上使用ping命令确认路由的有效性r1#ping 172.16.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 78/87/94 ms9.查看r4的路由表和ospf的链路状态数据库r4#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/32 is subnetted, 2 subnetsO IA 10.1.1.1 [110/2344] via 192.168.1.9, 00:23:31, Serial2/0O IA 10.1.2.1 [110/2344] via 192.168.1.9, 00:23:31, Serial2/0172.16.0.0/24 is subnetted, 2 subnetsC 172.16.1.0 is directly connected, Loopback0C 172.16.2.0 is directly connected, Loopback1192.168.1.0/30 is subnetted, 3 subnetsO IA 192.168.1.0 [110/2343] via 192.168.1.9, 00:23:41, Serial2/0O IA 192.168.1.4 [110/1562] via 192.168.1.9, 00:27:24, Serial2/0C 192.168.1.8 is directly connected, Serial2/0r4#show ip ospf databaseOSPF Router with ID (172.16.2.1) (Process ID 1)Router Link States (Area 2)Link ID ADV Router Age Seq# Checksum Link count 172.16.2.1 172.16.2.1 34 0x80000005 0x00feff 4192.168.1.9 192.168.1.9 14 0x80000004 0x00feff 2Summary Net Link States (Area 2)Link ID ADV Router Age Seq# Checksum192.168.1.0 192.168.1.9 1590 0x80000005 0x00a4bb10.1.1.1 192.168.1.9 1580 0x80000007 0x00d5e1 192.168.1.4 192.168.1.9 9 0x80000008 0x00f206。
实验三：OSPF多区域路由配置实验【实验名称】OSPF多区域路由配置实验【实验目的】理解路由器的基本功能；训练路由器动态路由的基本配置命令；掌握路由器路由配置的基本方法；掌握在路由器上配置OSPF动态路由的基本方法；掌握网络连通性的测试方法。
【背景描述】某高校有东（East）、西（West）两个校区，分别建立了两个校区的校园网子网，两个校区的校园网边界路由器分别为East和West，现通过串行接口将两个校区的校园网子网连接起来，形成一个完整的客户联互通的校园网。
【实现功能】通过配置OSPF协议，实现网络互联互通。
【实现原理】1、网络分区，一个主干区域Area 0，两个标准区域Area 1和Area2；2、具体请参考OSPF协议；【实验设备】路由器4台，用C3600 IOS来模拟；PC机2台，用Cloud+VPCS来模拟；连接线（5根）：4根Fastethernet，1根Serial【实验拓扑】【实现任务】1、参考上图构建实验网络拓扑（配置四个路由器模块,配置各PC机网络接口、连接设备等）；2、完整、明确的标注端口及配置信息；3、在路由器（west）上给F1/0端口，S0/0端口配置IP并都启动ospf动态路由协议；4、在路由器（east）上给F1/0端口，S0/0端口配置IP并都启动ospf动态路由协议；5、在路由器（R1）上给F1/0端口，F0/0端口配置IP并都启动ospf动态路由协议；6、在路由器（R2）上给F1/0端口，F0/0端口配置IP并都启动ospf动态路由协议；7、检查各个路由器中的生成的路由信息；8、通过VPCS虚拟机，为每个PC机配置IP地址和网关参数；9、检查主机间和各个网段之间的通信（不同主机能够ping通，主机能够ping通不同网段,4个路由器也可以ping通不同网段）。
【实验步骤】步骤1.(1)按照上图构建网络拓扑结构图(2)配置路由器模块右键点击路由器(west)图标，选中“配置”→“插槽”，进行如下图设置后，点击“OK”右键点击路由器(east)图标，选中“配置”→“插槽”，进行如下图设置后，点击“OK”右键点击路由器(R1)图标，选中“配置”→“插槽”，进行如下图设置后，点击“OK”右键点击路由器(R2)图标，选中“配置”→“插槽”，进行如下图设置后，点击“OK”(3)配置各PC机网络接口右键点击PC1图标，选中“配置”→“NIO UDP”，进行如下图设置后，点击“添加”后再点击“OK”(4)连接设备步骤2.标注端口及配置信息：步骤3.(1)点击“开始”按钮，运行所有机器(2) 右键点击路由器(west)图标，选中“console”,等待路由器初始化后，开始进行如下配置：west>enablewest#configure terminalEnter configuration commands, one per line. End with CNTL/Z.west(config)# interface f1/0 //进入west的f1/0进行配置west(config-if)#ip address 192.168.4.1 255.255.255.0 //配置端口IP地址west(config-if)#no shutdown //开启端口west(config-if)#exitwest(config)#interface S0/0 //进入west的S0/0进行配置west(config-if)#ip address 192.168.5.2 255.255.255.0 //配置接口IP地址west(config-if)#no shutdown //开启端口west(config-if)#exitwest(config)#router ospf 100 //启用OSPF协议，100为自定义进程号west(config-router )#network 192.168.5.0 0.0.0.255 area 0 //对主干区域area 0 进行配置，192.168.5.0是west路由器的串行接口连接的子网，0.0.0.255是255.255.255.0的子网掩码反码。
west(config-router )#network 192.168.4.0 0.0.0.255 area 1 /对主干区域area 1 进行配置，192.168.4.0是west路由器的以太端口连接的子网，0.0.0.255是255.255.255.0的子网掩码反码。
注意：如果配置出错或者想修改配置，可以用此命令进行修改：west(config-router )# no network 192.168.4.0 0.0.0.255 area 1west#show ip interface brief //查看配置好的路由器接口信息，显示如下图：west#show ip ospf //查看配置好的ospf 100信息，显示如下图：步骤4.右键点击路由器(east)图标，选中“console”,等待路由器初始化后，开始进行如下配置：east>enableeast#configure terminalEnter configuration commands, one per line. End with CNTL/Z.east(config)# interface f1/0 //east(config-if)#ip address 192.168.3.2 255.255.255.0east(config-if)#no shutdowneast(config-if)#exiteast(config)#interface S0/0 //进入east的S0/0进行配置east(config-if)#ip address 192.168.5.1 255.255.255.0east(config-if)#no shutdowneast(config-if)#exiteast(config)#router ospf 200east(config-router )#network 192.168.3.0 0.0.0.255 area 2east(config-router )#network 192.168.5.0 0.0.0.255 area 0east#show ip interface brief //查看配置好的路由器接口信息，显示如下图：east#show ip ospf //查看配置好的ospf 200信息，显示如下图：步骤5.右键点击路由器(R1图标，选中“console”,等待路由器初始化后，开始进行如下配置：R1>enableR1#configure terminalEnter configuration commands, one per line. End with CNTL/Z.R1(config)# interface f1/0 //R1(config-if)#ip address 192.168.4.2 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#interface f0/0R1(config-if)#ip address 192.168.1.2 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#router ospf 300R1(config-router )#network 192.168.4.0 0.0.0.255 area 1R1(config-router )#network 192.168.1.0 0.0.0.255 area 1R1#show ip interface brief //同理，可查看配置好的路由器接口信息步骤6.右键点击路由器(R2)图标，选中“console”,等待路由器初始化后，开始进行如下配置：R2>enableR2#configure terminalEnter configuration commands, one per line. End with CNTL/Z.R2(config)# interface f1/0R2(config-if)#ip address 192.168.3.1 255.255.255.0 R2(config-if)#no shutdown R2(config-if)#exitR2(config)#interface f0/0R2(config-if)#ip address 192.168.2.2 255.255.255.0 R2(config-if)#no shutdown R2(config-if)#exitR2(config)#router ospf 400 R2(config-router )#network 192.168.2.0 0.0.0.255 area 2 R2(config-router )#network 192.168.3.0 0.0.0.255 area 2R2#show ip interface brief //同理，可查看配置好的路由器接口信息步骤7.检查路由器（R1）中的生成的路由信息,显示如下图：R1# show ip route检查路由器（west ）中的生成的路由信息,显示如下图： west# show ip route同理，检查路由器（R2）中的生成的路由信息,,显示如下图：同理，检查路由器(east)中的生成的路由信息.步骤8.通过VPCS 虚拟机，为每个PC 机配置IP 地址和网关参数步骤9.检查主机间的通信，PC1和PC2可以互相ping通,显示如下图：用主机PC2 去ping各个网段，可以ping通,显示如下图：用路由器（R2）去ping各个网段也可以ping通,其他路由器同理。
