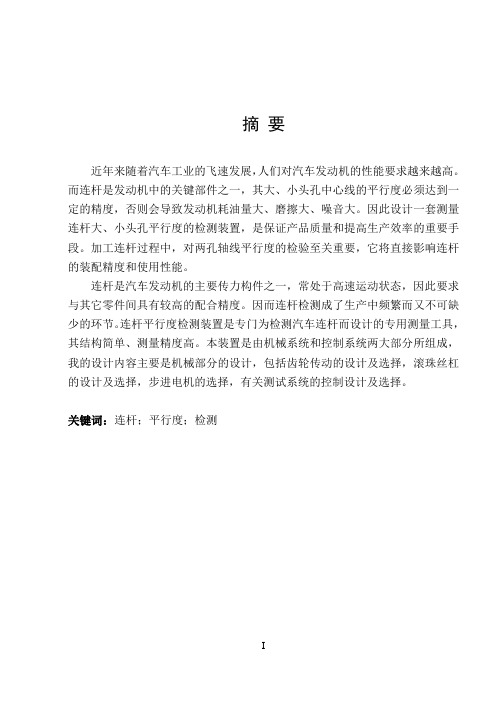

摘要近年来随着汽车工业的飞速发展，人们对汽车发动机的性能要求越来越高。
而连杆是发动机中的关键部件之一，其大、小头孔中心线的平行度必须达到一定的精度，否则会导致发动机耗油量大、磨擦大、噪音大。
因此设计一套测量连杆大、小头孔平行度的检测装置，是保证产品质量和提高生产效率的重要手段。
加工连杆过程中，对两孔轴线平行度的检验至关重要，它将直接影响连杆的装配精度和使用性能。
连杆是汽车发动机的主要传力构件之一，常处于高速运动状态，因此要求与其它零件间具有较高的配合精度。
因而连杆检测成了生产中频繁而又不可缺少的环节。
连杆平行度检测装置是专门为检测汽车连杆而设计的专用测量工具，其结构简单、测量精度高。
本装置是由机械系统和控制系统两大部分所组成，我的设计内容主要是机械部分的设计，包括齿轮传动的设计及选择，滚珠丝杠的设计及选择，步进电机的选择，有关测试系统的控制设计及选择。
关键词：连杆；平行度；检测AbstractIn recent years，with the rapid development of auto industry，people on the car engine performance demand more and more．And connecting rod is one of the key components of the engine，its big，small head in the center hole parallel degree must satisfy certain precision，it could lead to more fuel-efficient engines，friction big，noise．So to design a big，small head measuring connecting rod hole parallel degree of detection device，is to guarantee the quality of the product and improve production efficiency the important means．Processing in the process of connecting rod，two hole axis parallel degree of inspection is very important，it would directly affect the connecting rod assembling accuracy and performance．The connecting rod is one of motor car engine main power transmission components，often being at the high speed state of motion，therefore，which requests the higher grade of fit with other components．Thus the connecting rod is examined in the production to be frequent and the also essential link．The connecting rod parallelism measuring instrument is specially for examines for measuring tool which the automobile connecting rod design，its structure is simple，the measuring accuracy is high．This design is composed by the mechanical system design and the control system design，which includes the gear drive design and the choice，the ball bearing guide screw design and chooses，motor machine choice and installment mechanical system design，relating test system control design and choice．My design content mainly focuses on the machine part design．Key words：Connecting rod ；parallelism；examination目录摘要 ............................................................................................................. 错误!未定义书签。
平行度检具的设计方法
平行度检具？嘿，那可是个超厉害的工具！设计平行度检具，首先得明确测量对象和精度要求。
这就好比你要去参加一场比赛，总得知道比赛规则和目标吧？要是稀里糊涂地开始，那可不行！
测量基准的选择至关重要。
就像盖房子得有个坚实的地基，选对了基准，后面的测量才能靠谱。
你想想，要是基准都歪了，那还能测出准确的平行度吗？
结构设计要合理。
不能太复杂，也不能太简单。
太复杂了操作起来麻烦，容易出错；太简单了又可能精度不够。
这就像做饭，调料放多了太咸，放少了没味道。
在设计过程中，安全性可不能忽视。
要是检具不稳定，突然倒了或者出啥意外，那可不得了！就像走钢丝的时候没有安全绳，你敢走吗？稳定性也很重要，要是测量的时候数据一直在跳，那咋能行？就像坐过山车一样，忽上忽下的，能让人放心吗？
平行度检具的应用场景那可多了去了。
比如机械加工、汽车制造、航空航天等等。
在这些领域，平行度的要求可高了！它的优势也很明显啊，精度高、操作方便、效率高。
你说，这么好的工具，谁不喜欢呢？
给你举个实际案例吧。
有一次，在一个汽车制造厂里，工人们用平行度检具检测发动机缸体的平行度。
哇塞，一下子就测出了问题所在，及时进行了调整，避免了大麻烦。
要是没有这个检具，那可就惨了，说不定会生产出一堆废品呢！
平行度检具就是这么牛！它能让你的测量工作变得轻松又准确。
所以啊，设计平行度检具的时候一定要认真，可不能马虎哦！。

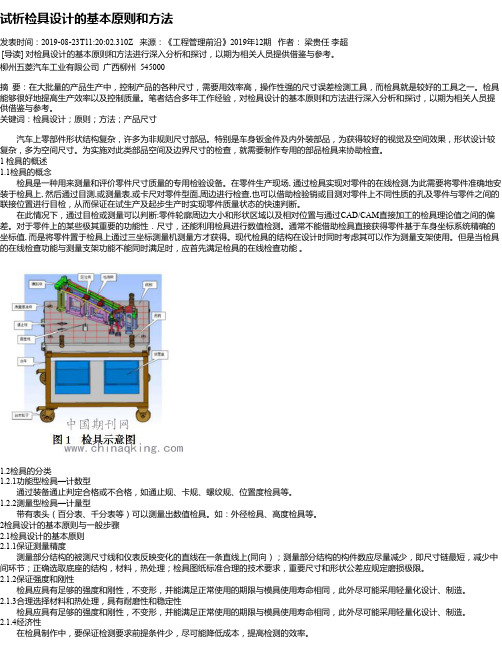

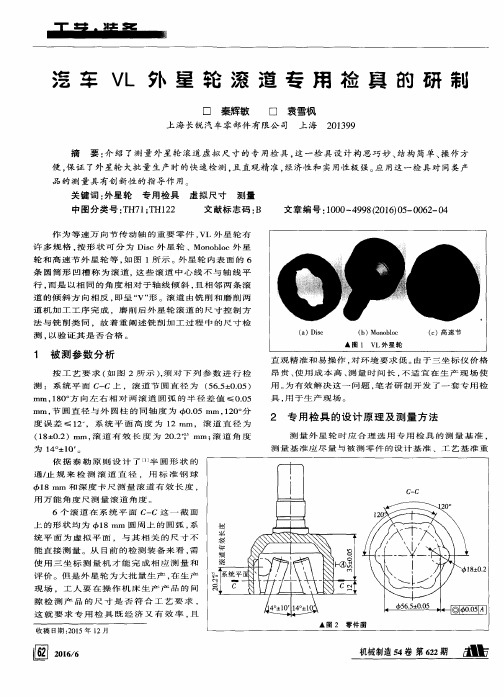

试析检具设计的基本原则和方法发表时间：2019-08-23T11:20:02.310Z 来源：《工程管理前沿》2019年12期作者：梁贵任李超[导读] 对检具设计的基本原则和方法进行深入分析和探讨，以期为相关人员提供借鉴与参考。
柳州五菱汽车工业有限公司广西柳州 545000摘要：在大批量的产品生产中，控制产品的各种尺寸，需要用效率高，操作性强的尺寸误差检测工具，而检具就是较好的工具之一。
检具能够很好地提高生产效率以及控制质量。
笔者结合多年工作经验，对检具设计的基本原则和方法进行深入分析和探讨，以期为相关人员提供借鉴与参考。
关键词：检具设计；原则；方法；产品尺寸汽车上零部件形状结构复杂，许多为非规则尺寸部品。
特别是车身钣金件及内外装部品，为获得较好的视觉及空间效果，形状设计较复杂，多为空间尺寸。
为实施对此类部品空间及边界尺寸的检查，就需要制作专用的部品检具来协助检査。
1 检具的概述1.1检具的概念检具是一种用来测量和评价零件尺寸质量的专用检验设备。
在零件生产现场, 通过检具实现对零件的在线检测,为此需要将零件准确地安装于检具上, 然后通过目测,或测量表,或卡尺对零件型面,周边进行检查,也可以借助检验销或目测对零件上不同性质的孔及零件与零件之间的联接位置进行目检，从而保证在试生产及起步生产时实现零件质量状态的快速判断。
在此情况下，通过目检或测量可以判断:零件轮廓周边大小和形状区域以及相对位置与通过CAD/CAM直接加工的检具理论值之间的偏差。
对于零件上的某些极其重要的功能性．尺寸，还能利用检具进行数值检测。
通常不能借助检具直接获得零件基于车身坐标系统精确的坐标值, 而是将零件置于检具上通过三坐标测量机测量方才获得。
现代检具的结构在设计时同时考虑其可以作为测量支架使用。
但是当检具的在线检查功能与测量支架功能不能同时满足时，应首先满足检具的在线检查功能。
1.2检具的分类1.2.1功能型检具—计数型通过装备通止判定合格或不合格，如通止规、卡规、螺纹规、位置度检具等。
同心度检具制作标准同心度检具制作标准一、引言同心度是一种常用的测量工具，用于测量两个或多个对象之间的相似程度。
在很多领域中，同心度检具被广泛应用于质量控制、数据分析和模式识别等方面。
二、同心度检具的定义和分类同心度检具是一种测量两个或多个对象之间同心度的工具。
同心度可以用来表示对象之间的相似性或差异性。
同心度检具根据其应用领域和测量方法的不同，可以分为几类：1. 直径测量的同心度检具：用于测量对象的直径，并确定其同心度。
2. 位置测量的同心度检具：用于测量对象的位置，并确定其同心度。
3. 强度测量的同心度检具：用于测量对象的强度，并确定其同心度。
4. 形状测量的同心度检具：用于测量对象的形状，并确定其同心度。
三、同心度检具的制作要求制作同心度检具需要考虑以下几个要求：1. 精度要求：同心度检具必须具备足够的测量精度，能够准确地测量对象之间的同心度。
精度要求通常由测量系统的准确性和重复性来确定。
2. 制作材料：同心度检具的制作材料应具备一定的硬度和稳定性，以确保在测量过程中不会产生变形或磨损。
常用的材料包括钢、陶瓷和工程塑料等。
3. 制作工艺：同心度检具的制作需要采用精密加工工艺，以确保检具的几何形状和尺寸符合要求。
常用的制作工艺包括切削、磨削和电火花等。
4. 标定和校准：同心度检具在使用前需要进行标定和校准，以确保其测量结果的准确性。
标定和校准应该定期进行，以保持检具的准确性和稳定性。
四、同心度检具的应用范围同心度检具的应用范围非常广泛，涵盖了许多领域，例如：1. 机械制造业：用于测量零件的同心度，以确保机械设备的正常运转。
2. 电子工业：用于测量电子元器件的同心度，以确保电路的正常工作。
3. 医疗行业：用于测量医疗设备的同心度，以确保治疗的安全和有效性。
4. 汽车工业：用于测量汽车零部件的同心度，以确保汽车的性能和安全。
五、同心度检具的发展趋势随着科技的进步和工业的发展，同心度检具的需求在不断增加。
同心度检查仪概述同心度检查仪是一种用于测量物体的同心度（即几何中心与物理中心的偏差）的仪器。
这种检查仪通常用于工业制造行业中，用于检测制造的构件的能够满足精度要求，同时也用于研究性质和性能方面的研究。
同心度检查仪可以通过使用激光技术或机械测量技术进行测量，通常由一个称之为同心仪的夹具来支撑工件并在两个方向上旋转。
在转动过程中，仪器会记录每个定位点的计量数据并将其存储。
然后，通过计算和比较测量的数据，可以确定物体的同心度。
应用同心度检查仪通常在制造业中使用，以确保制造特定构件的过程的准确性。
在正在开发或改进机械部件的地方也能看到其应用。
同心度至关重要，因为它可以保证机械部件的准确性、效率和可靠性。
如果机器部件的同心度不符合要求，那么机器将无法正常运转，并可能损坏其他部件。
同心度检查仪也可以用于其他区域中的物理研究和实验室研究。
例如，同心度检查仪可用于物理实验，用于测量物体的转轴偏心和转轴的振荡中心。
优势使用同心度检查仪的主要优势之一是其高度的精度。
因为同心度测试涉及到非常小的量级，需要高精度的测量设备才能得到精确的结果。
同时，同心仪结构简单且易于使用。
操作员可以通过简单的操作就能够在短时间内获得高质量的测试结果不足虽然同心度检查仪具有很多优势，但它还是存在一些不足之处的。
首先，同心度检查仪的价格较高。
这种仪器需要特殊的测量技术和高精度的零件制造，因此价格相对较高。
此外，操作同心度检查仪需要具备专业的技能和知识。
如果操作不正确，测试结果可能会产生误差或不准确。
结论同心度检查仪是一种重要的检测工具，它可以确保在制造和研究过程中得到准确的结果。
虽然同心度检查仪的价格较高，但其提供的精确测试结果与其带来的好处相比是值得的。
在未来，随着更多的科学研究和技术发展，同心度检查仪的应用范围也会越来越广泛。
参考文献1.谢盛骏，梁晓斌，靖敏. 制造同心度检测方法及量具研制[D]. 中国机械工程, 2005, 16(1):104-107+111.2.杨倩, 苗占康. 同心度检查仪的性能分析与研究[J]. 精密制造与自动化,2015, 21(6):96-98.3.蔡华林,赵佳,约翰卡伯特. 面向质量保障的同心度检测研究[J]. 计算机集成制造系统, 2019, 25(12):2977-2985.。
平行度和垂直度检测方法
平行度的检测方法
1、面与面的平行度在平台上用V型块全面保持基准平面，用杠杆百分表测量测量面的全表面，在A点调零，确认到B点。
平台或V型块
在要求的测量的面上测量。
测定值=最大值-最小值
2、线与面的平行度（1）将适合的塞规插
入两个基准孔内。
（2）将塞规的两端用平行块（或磁铁）支撑。
（3）将公差的指定面
调较至与平台平行，在A点调零，确认到B点。
（4）测定指定面，将读数的最大差（最高点减去最低点）作平行度。
3、面与线的平行度
在平台上，使用磁铁支撑基准面整体，测定两个孔到基准面的尺寸，将该尺寸差作平行度。
4、线与线的平行度
（1）将适合的塞规插入两个基准孔内。
（2）用平行块（或磁铁）将塞规两端固定。
（3）依照图在0°的位置求出☜B与☜C的中心偏移（X），并求出在90°回转位置上的☜B与☜C的中心偏移（Y）。
（4）将求出值用X2+Y2 算，所得值即平行度。
垂直度的检验方法
1、面与面的垂直度。
（1）将基准面用磁铁与平台平行地支撑。
图片简介:本技术提供了一种平行度检测设备，属于测量技术领域。
它解决了现有的工件检测效率慢，精确度不高的问题。
本平行度检测设备，包括：支架，所述支架上安装有两沿支架的纵向分布且相互平行的导轨；安装座，所述安装座上设有定位轴；检测杆，所述检测杆的一端固连有伸缩元件且滑设在一导轨上，另一端的端部固连有感应器；压力杆，所述压力杆的一端滑设在另一导轨上，所述压力杆的另一端固连有压平面模；工件安装在定位轴上，所述压力杆沿导轨滑动并使压平面模平贴在工件上，所述检测杆沿导轨滑动并使感应器正对压平面模与工件的接触面，所述安装座转动并带动工件转动且压平面模贴紧工件表面。
本技术具有测试准确、通用性好的优点。
技术要求1.一种平行度检测设备，其特征在于，包括：支架，所述支架上安装有两沿支架的纵向分布且相互平行的导轨；安装座，所述安装座上设有定位轴；检测杆，所述检测杆的一端滑设在一导轨上，另一端的端部固连有感应器；压力杆，所述压力杆的一端固连有伸缩元件且滑设在另一导轨上，所述压力杆的另一端固连有压平面模，所述压力杆包块滑块、垂直固连在滑块上的连接块和铰接安装在连接块上的连接杆，所述压平面模固连在连接杆的端部，所述滑块滑设在导轨上；工件安装在定位轴上，所述压力杆沿导轨滑动并使压平面模平贴在工件上，所述检测杆沿导轨滑动并使感应器正对压平面模与工件的接触面，所述安装座转动并带动工件转动且压平面模贴紧工件表面；所述压平面模包括固定板和安装在固定板上的转轴，所述转轴上安装有滚轮，所述固定板固连至连接杆，所述检测杆包括滑行块和固连在滑行块上的水平杆，所述水平杆的端部开设有夹持槽，所述感应器安装在夹持槽内，所述滑行块滑设在导轨上；所述压力杆上固连有导向块，所述导向块上开设有导向孔，所述支架上安装有伸缩元件，所述伸缩元件上设有输出轴，所述输出轴穿过导向孔，所述输出轴上套设有弹簧，所述弹簧一端抵靠在导向块上，另一端抵靠在输出轴上，所述输出轴伸出并能压缩弹簧，所述输出轴的端部固连有挡块，所述挡块能带动压力杆移动；所述安装座包括支撑架，安装在支撑架上的支撑柱，所述支撑柱的一端设有定位平面，所述定位轴垂直凸出定位平面且位于支撑柱的轴线上，支撑柱的另一端连接动力源；所述支架上还固连有两限位块，所述限位块分别设置在导轨的延长线上且能阻挡检测杆和压力杆，所述支架安装在机架上，所述机架上安装有控制装置，所述感应器电连接至控制装置。
图3直线度、平面度、平行度的检测直线度的检测：使杠杆百分表的探针位于需检测的棱并预压0.3mm。
缓慢拖动移动组件，使杠杆百分表的探针在棱边上移动，通过观察杠杆百分表中表盘上的指针即可读取偏差数值。
平面度、平行度的检测：使杠杆百分表的探针分别置于需检测的平面上，并预压0.3mm。
首先从平面一斜对角方向缓慢拖动移动组件，使杠杆百分表的探针在平面上移通过观察杠杆百分表中表盘上的指针即可读取偏差数然后再从另一个斜对角方向缓慢拖动移动组件，杆百分表的探针在平面上移动，通过观察杠杆百分表中表盘上的指针即可读取偏差数值。
如果在平面上拖动的方向则测得的结果越能体现数据的真实度。
垂直度的检测将移动组件、测量组件、方箱、测试件1放置在基准平使测试件1的基准面与方箱的竖直面贴合、的平面与水平面平行，并将测量组件与移动组件组装成一图4垂直度的检测垂直度的检测：使杠杆百分表的探针位于需检测的平面上，并预压0.3mm。
与检测平面度的方法一致，从多个方向缓慢拖动移动组件，以尽可能精确的测得平面的垂直度。
1.3.3倾斜度的检测将移动组件、测量组件、正弦规、量块、测试件1放置在基准平台上。
首先根据正弦规需要形成的角度，通过计算选择量块的高度；然后将测试件1的基准面放在正弦规的上表面，两个侧面分别于正弦规的两个基准面相贴合；最后将组合完成的正弦规放在基准平台和量块上。
将测量图5倾斜度的检测倾斜度的检测：使杠杆百分表的探针位于需检测的并预压0.3mm。
与检测平面度的方法一致，个方向缓慢拖动移动组件，以尽可能精确的测得平面的对称度的检测将移动组件、测量组件、测试件1放置在基准平台上。
首先将测试件1的其中一个基准面与基准平台的水平面最后将测量组件与移动组件组装成一个整体，所示。
对称度的检测：首先检测平面1，与检测平面度的方法一致，调整好杠杆百分比表，并从多个方向缓慢拖动移动组件，以尽可能精确的数值；然后检测平面2，方法与上步一致；最后通过计算获得对称度的误差值。
