电压表和电流表的读数方法

电压表和电流表的读数方法
0—0.6A：每格0.02安,在百分位半格估读,读到 百分位。
2.电压表读数规则：
0—3V： 每格0.1V，向后估读一位,1/10估读,读到 百分位.
0—15V: 每格0.5V,在十分位估读,1/5估读,读到 十分位.
3.读数方法：读数时应使视线垂直于刻度表面，并要估读.
具体估读方法如下： (1) 量程为3 V和3 A的电压表和电流表，其最小分度为
例1.量程为3A的电流表，最小分格 为0.1A，指针偏转不够一个分格的部 分用1/10格估读法，读数比最小刻度 多一位小数。电流表读数为 0.74A .
1
2
0
3
A
例2.量程为3V的电压表，最小分格 为0.1V，指针偏转不够一个分格的部 分用1/10格估读法，读数比最小刻度 多一位小数。电压表读数为 2.38V .
电压表和电流表的读数方法
一、电压表和电流表的读数
测量仪器的读数规则：
测量误差出现在哪一位，读数 就相应读到哪一位。
在中学阶段一般根据测量仪器的最小分 度来确定读数误差出现的位置，对于常用的 仪器可按下述方法读：
1.电流表读数规则:
0—3A: 每格0.1安,向后估读一位,1/10估读,读到 百分位.
1
2
0
3
V
例3.量程为0.6A的电流表，最小分格为
0.02A，指针偏转不够一个分格的部分用半格 （1/2）估读法（不足半小格的舍去，超过半小 格的按半小格估读），读数和最小刻度的小数
位数相同。电流表读数为 0.15A .
0.2 0.4
0
0.6
A
1.量程为0.6A的电流表
0.2 0.4
0
0.6
A
电流表读数为0.27A

电压表和电流表的读数方法

电压表和电流表的读数方法

1
2
0
3
V
量程为0.6A的电流表，最小分格为 0.02A，指针偏转不够一个分格的部 分用半格（1/2）估读法，读数和最小 刻度的小数位数相同。电流表读数为
0.15A.
0.2 0.4
0
0.6
A
量程为15V的电压表，最小分格为 0.5V，指针偏转不够一个分格的部分 用1/5格估读法，读数和最小刻度小数 位数相同。电压表读数为11.7V.
电流表和电压表的读数方法
量程为3A的电流表，最小分格为 0.1A，指针偏转不够一个分格的部分 用1/10格估读法，读数比最小刻度多 一位小数。电流表读数
3
A
量程为3V的电压表，最小分格为 0.1V，指针偏转不够一个分格的部分 用1/10格估读法，读数比最小刻度多 一位小数。电压表读数为2.38V.
5
10
0
15
V
1、请完成右图中甲、乙、丙、丁四表的读数。
甲图：量程 分度值 读数
乙图：量程 分度值
读数 丙图：量程
分度值 读数 丁图：量程 分度值 读数
； ； 。
； ； 。
； 。
； 。
2、读出下列电表的测量值．
接0～3V量程时读数为 __ V． 接0～15V量程时读数为 __ V．
接0～3A量程时读数为__ A 接0～0.6A量程时读数 _A．

交流电流表交流电压表型号HAD-6L2

交流电流表交流电压表型号HAD-6L2

交流电流表/交流电压表型号HAD-6L2用途及适用方面:本系列仪表是直接模拟显示电测量指示仪表，测量直流电流、电压，交流电流、电压，频率，功率因数，相序，功率，同步指示及其它的非电量测量。

大量应用于海事船舶，轨道交通，化工防爆，低压成套装备，建筑设备，发电机组，机械设备等行业的各种交、直流输配电系统、电力控制屏及用其它电设备上。

作用于电测量和非电量测量，是适用于环境条件一般要求较为通用的中高档仪表。

标准及认证方面:系列指针仪表是按照GB/T7676-1998，数显仪表是按照GB/T22264-2008标准生产，其安全性能按照GB4793和IEC61010标准生产。

标度盘的刻度线与指针设计符合德国DIN43790和DIN43802标准。

仪表的外形和开孔尺寸按照GB/T1242和IEC61554标准生产。

所有产品经过国家CE认证，并获得IS0;9001认证。

板表外壳方面:JY系列底座由阻燃TBT塑料制成，维卡温度130℃。

外壳由阻燃ABS塑料制成，维卡温度85℃。

温度引起的改变量方面：参比温度为23℃±2℃。

13℃~23℃以及23℃~33℃温度范围内，温度影响允许改变量不大于等级指数的±100%。

安装位置及安装方式方面：除非另有规定，通常仪表是在垂直位置安装。

其它安装位置如：水平安装、倾斜安装可根据客户要求制作。

相应的准确度等级仅对规定的安装位置有效。

仪表分直角90°和广角250°，两种指示角度。

抗振动和冲击的影响方面：抗振动：符合IEC60068-2-6标准；扫频范围：10-55-10Hz；位移振幅：±0.15mm, ±0.3mm。

扫频循环次数：5次；扫频速率：10ct/min；最大加速度：147m/s2（15g）, 490m/s2（50g）。

加速度有效值：6.06g；振动时间：15min。

抗机械冲击，符合IEC60068-2-27标准。

电工指示仪表的分类、标志和型号(电子测量技术课件)

电工指示仪表的分类、标志和型号(电子测量技术课件)
图 电流表与电压表
2.2 电工指示仪表的分类、标志和型号
1.电工指示仪表的分类
（3）根据仪表工作电流的性质可以分为直流仪表、交流仪表和交直流两 用仪表。 （4）按仪表的使用方式可以分为安装式仪表（或称板式仪表）和可携式 仪表等。
图 安装式仪表
可携式仪表
（5）按仪表使用条件分类 分为A、A1、B、B1和C五组。
3．电工指示仪表的型号
仪表的产品型号可以反映出仪表的用途和工作原理。产品型号是按规定的 标准编制的。 对安装式和可携式指示仪表的型号，规定了不同的编制规则。 1）安装式仪表型号的组成
安装式仪表的型号组成如图2-2所示。
例：说明44C2－A型电流表各个数字以及字母符合的含义 型号中“44”为形状代号，可以从有关标准中查出其外形和尺寸； “C”表示该表是磁电系仪表；(常用字母代号：磁电系：“C”， 电磁系：“T”， 电动系：“D”，感应系：“G”，整流系：“L” 等。) “2”是设计序号； “A”表示该表用于测量电流。
安装式仪表型
可携式仪表
电磁系 磁电系 电动系 感应系 静电系 整流系
电流表电 压表功率 表电度表 欧姆表相
位表
直流表
交流表交 直两用表
安装式可 携式
A A1 B B1 C
形形
状 第 一 位 代
状 第 二 位 代
系 列 代 号设 计 序 号用 途 号号号
电工指示仪表的分类、标志和型号解析框图
电气测量技术
第二章 电气测量概述
2.1电工指示仪表的基本原理及组成 2.2 电工指示仪表的分类、标志和型号 2.3 电工指示仪表的误差和准确度 2.4对电工指示仪表的主要技术要求 2.5电工测量仪表-直读式仪表 2.6 电工仪表的选择与校验

电压表与电流表知识点总结

电压表与电流表知识点总结

电流表VS电压表
1.电压表是测量电压的一种仪器，常用电压表——伏特表符号：V，大部分电压表都分为两个量程。

初中阶段实验室常用的电压表量程为0~3V和0~15V。

2.电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。

3.电压表必须与被测用电器并联。

！！！电压表是个相当大的电阻器，理想的认为是断路。

4.初中阶段实验室常用的电压表量程为0~3V和0~15V。

1.电流表是测量电流的一种仪器，常用电流表——安培符号：A，大部分电流表都分为两个量程。

初中阶段实验室常用的电流表量程为0~和0~3A
2.电压流有三个接线柱，一个负接线柱，两个正接线柱，电流表的正极与电路的正极连接，负极与电路的负极连接。

①电流表要与用电器串联在电路中（不能接在电池两端否则短路，就会烧坏电流表。

）；
②电流要从"+"接线柱入，从"-"接线柱出（否则指针反转，容易把针打弯。

）；
③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程。

）；
④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。

若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。

）.
注意是：先烧表（电流表），后毁源（电源）。

电压、电流表与滑动变阻器的选择

电压、电流表与滑动变阻器的选择

电压、电流表与滑动变阻器的选择电路器材的选择。

电流表和电压表的选择原则是第一要安全，第二要准确。

准确是指在可用的电流表、电压表测量范围内，尽可能选用量程小一些的电表，因为电流表、电压表在测量时指针偏转角越大，误差越小。

例如电流电压为6V，可供选择的电压表有3V和15V两个电压表。

从安全考虑只能选15V电压表。

如电源电压为4V，可供选择的电压表有6V和9V 两个电压表。

则应选6V电压表。

电源的选择原则是第一能用，第二是经济。

例如为保证6V、6W的用电器能正常工作，可供选择的电源有6V、9V的两个电源。

则应选9V的电源。

若两电源都是内阻极小而可忽略不计的电源。

则应选6V的电源。

滑动变阻器的选择原则第一是能用，第二是方便。

所有滑动变阻器的铭牌上都标明该滑动变阻器的最大阻值和允许通过的最大电流。

因此，滑动变阻器的选择首先看实验时通过滑动变阻器的电流是否在其允许范围之内，然后看滑动变阻器的电阻和电路中其他总电阻是否相当，例如电路总电阻约300Ω为，选择滑动变阻器连接限流电路，可供选择的滑动变阻器的最大电阻有20Ω、200Ω、20KΩ、则应选择太小，可调范围小，20KΩ太大，调节极不方便，滑动触头稍稍一动，电阻变化就是几百上千欧。

连接成分压器电路时原则也是一样。

根据器材规格及实验要求①先确定采用电流表内接电路还是外接电路。

若是要求误差最小便用外接发；电阻跟电压表的电阻相差较小，属于“大电阻”，应采用内接法；电阻跟电流表的电阻相差较小，属于“小电阻”应采用外接法。

②再确定变阻器是采用限流还是分压。

若采用限流式，则滑动变阻器阻值达到最大时，电路中电流达到最小，，已超过电流表量程，故必须采用滑动变阻器分压式电路。

电压从零开始连续增大的采用分压；电器的电阻远大于滑动变阻器的最大阻值，且实验要求电压变化范围较大时用分压；电路中的最小电流大于电器的额定电流时用分压；要求测多组实验数据时用分压。

6L2,42L6电流电压表等

附件
FL2型固定式定值分流器,用于扩大直流表的测量范围,其额定电压降为75mV
技术参数
产品特征
显示被测量的变化趋势、读数方便 功率表和功率因数表不需配用外附变换器
采用螺栓紧固式安装方式 采用夹持式安装方式
42C3-A 、V 和42L6-A 、V 、Hz 外形及安装尺寸
外形及安装尺寸
单位：
mm
42L6-W 、var 外形及安装尺寸
6L2-COS Φ外形及安装尺寸
6L2-W 、var 外形及安装尺寸
42L6-COS Φ外形及安装尺寸
6C4-A 、V 接线图
6C2-A 、V 接线图
接线图
6L2-A 、V 接线图
42C3-A 、V 接线图
6L2-Hz 接线图
6L2-W 、var 接线图
42L6-A 、V 接线图
42L6-Hz 接线图
注：带*标记的端子为电流进线端
42L6-W 、var 接线图
注：带*标记的端子为电流进线端
42L6-COS Φ接线图
6L2-COS Φ接线图
注：带*标记的端子为电流进线端
选型指南
量程参数表(详细信息请参阅固定式直接作用模拟指示电测量仪表附表汇总）
备注：直流电流表中，6C4型的直接接入电流范围为1A～10A，6C2型与42C3型的直接接入电流范围为1A～20A
订货示例：
如客户需要42型指针板表，输入方式为交流，类型为电流表, 则相对应的订货编码为：42L6A*。

电压表和电流表

４．电流表G的参数 （1）电流表的内阻Rg ：电流表G的电阻Rg叫做电 流表的内阻．一般为几百欧到几千欧．
（2）满偏电流Ig ：电流表G指针偏转到最大刻度值 时的电流Ig叫做满偏电流，一般为几十微安到几毫 安．
（3）满偏电压Ug ：电流表G通过满偏电流时，加 在电流表两端的电压Ug叫做满偏电压．
电流表G的电路符号及各个参数间的关系如图所示：
五、电压表和 电流表

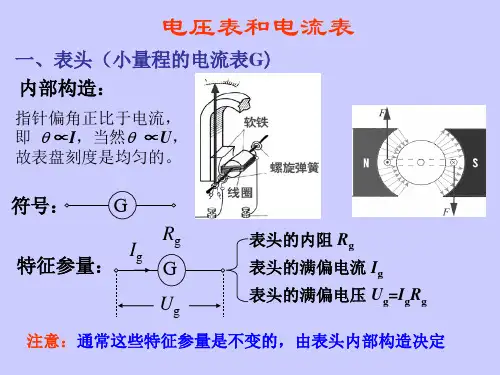

一、电流表（表头）
1．构造：表头主要由永磁铁和放入永磁铁磁 场中的可转动的线圈组成．
2．工作原理：当线圈中有电流通过时，在磁 场力的作用下线圈带着指针一起偏转，通 过线圈的电流越大，指针的偏角就越大．
3．根据欧姆定律，通过表头的电流值跟加在表头两 端的电压成正比，如果刻度盘上标出电压值，则可 由指针所指的位置得到加在表头两端的电压值．
可以改装成较大量 程 的 电 流 表 A， 如 图所示：
2．分流电阻R：并联电阻R的作用是分担一部分电 流，做这种用途的电阻叫分流电阻．
若将内阻为Rg，满偏电流Ig为的电流表改装成量 程为I的电流表，则有： I g Rg (I I g )R
所用的分流电阻值 R I g Rg I Ig
3．电流表A的内阻RA ：表头内阻Rg和分流电阻R
量程为U的电压表，则有：U I g (Rg R)
所用的分压电阻值 R U Rg Ig
3．电压表内阻RV ：表头内阻Rg和分压电阻R的总
阻值为电压表内阻 RV Rg R
三路的分流 原理，在电流表G 两端并联一只适当
阻 值 的 电 阻 R， 就
U g I g Rg
二、把电流表G改为电压表V
1．改装原理：利用串 联电路的分压原理， 将电流表G串联一只 适当阻值的电阻R， 就可以改装成一定量 程的电压表V．如图 所示：

高二物理电压表和电流表

R
g
n 1
例1.有一满偏电流Ig=5mA,内阻 Rg=400Ω的电流表G,若把它改装成量 程为10V的电压表,应 串 一个 1600 Ω的 分压电阻,该电压表的内阻为 2000 Ω; 若改装成量程为3A的电流表,应 并 联一 个 0.668 Ω的分流电阻,该电流表的内 阻为 0.667 Ω
例2.一量程为100μA的电流表,内阻 为100Ω,表盘刻度均匀,现串联一个9900 Ω的电阻将它改装成电压表,则该电压表 的量程是 1 V,用它来测量电压时,表 盘指针位置如图所示,此时电压表的读数 大小为 0.80 V
0.5Ｖ
50
100
1Ｖ
例.灯泡L1和L2分别标有“110V，100W” 和 “110V，40W”，将它们接在220V的电 路中，灯泡能正常发光且电路消耗的功 率最小的是？ B
1
A 2 2
1 B
2
2
C
1
D
1
