高考物理实验读数练习专题（4）——电流表、电压表电阻箱天平秒表刻度尺一、电流表、电压表的读数规则电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。

如图1所示：图1因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。

下面是不同表，不同量程下的读数规则：电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。

如图所示，电压表读数为1.88V，电流表读数为0.83A。

若指针恰好指在2上，则读数为2.00V（或A）。

电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。

如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。

电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。

如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。

练习1、图1 图2U = 2.62 V I = 0.52 A练习2、读出下列电表的测量值．⑴ ⑵ 接0~3V 量程时读数为_______V ． 接0~3A 量程时读数为_______A ．接0~15V 量程时读数为______V ． 接0~0.6A 量程时读数 A ．答案： 2.16V 10.5V 0.79A 0.16A练习3、（1）读出下列电表的测量值。

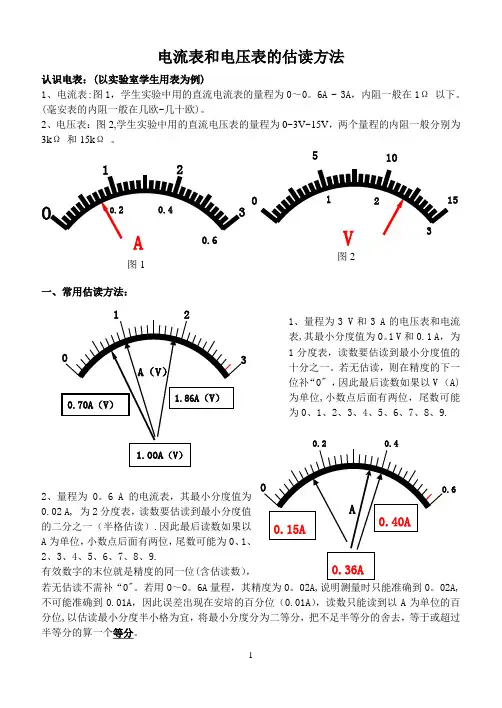

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~ ~ 3A ，内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为 V 和 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为 A 的电流表，其最小分度值为 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~量程，其精度为，说明测量时只能准确到，不可能准确到，因此误差出现在安培的百分位（），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为 V, 为5分度表， 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为／格，虽能准确读到，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分,即为。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。

例如：1、若是0~档，最小分度值为，半格为，图中读数应为 若是0~3A 档，最小分度值为， 半格为 ，图中读数应为 A2、若是0~3V 档，最小分度值为， 半格为，图中读数应为若是0~15V 档，最小分度值为， 半格为，通常可估读为或（因有效数字出现在以V 为单位的十分位上）图中读数应为 11. 2V 或注：除电流表和电压表外，实验用的弹簧测力计、酒精温度计通常也采用上述方法。

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0～0.6A ～ 3A,内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧～几十欧）.2、电压表：图2，学生实验中用的直流电压表的量程为0～3V ～15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0。

1 V 和0。

1 A ， 为1分度表，读数要估读到最小分度值的十分之一.若无估读,则在精度的下一位补“0” ,因此最后读数如果以V （A)为单位,小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0.6 A 的电流表，其最小分度值为0.02A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位,尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数)，若无估读不需补“0”。

若用0~0。

6A 量程，其精度为0。

02A ，说明测量时只能准确到0.02A ，不可能准确到0。

01A ，因此误差出现在安培的百分位（0。

01A),读数只能读到以A 为单位的百分位,以估读最小分度半小格为宜,将最小分度分为二等分，把不足半等分的舍去,等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为0。

5 V, 为5分度表， 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位,小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0。

5V ／格，虽能准确读到0。

5V ，但误差仍出现在最小分度值的同一数位上,即以V 为单位的十分位。

其估读法则是:将最小分度分为五等分，即为0。

1V 。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读,只将最小分度值分为2等份作估读。

电流表和电压表的估读方法认识电表：(以实验室学生用表为例)1、电流表:图1，学生实验中用的直流电流表的量程为0～0。

6A ~ 3A ，内阻一般在1Ω 以下。

(毫安表的内阻一般在几欧~几十欧)。

2、电压表：图2,学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表,其最小分度值为0。

1 V 和0.1 A ， 为1分度表，读数要估读到最小分度值的十分之一。

若无估读，则在精度的下一位补“0" ，因此最后读数如果以V （A)为单位,小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0。

6 A 的电流表，其最小分度值为0.02 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位(含估读数），若无估读不需补“0"。

若用0～0。

6A 量程，其精度为0。

02A,说明测量时只能准确到0。

02A,不可能准确到0.01A ，因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位,以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为0。

5 V, 为5分度表, 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0。

5V ／格,虽能准确读到0。

5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是:将最小分度分为五等分,即为0。

1V 。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读.例如:1、若是0~0.6A 档，最小分度值为0.02A,半格为0。

电流表.电压表的读数电流表、电压表的读数，属基本仪器的使用，同时也是高考的热点。

电流表、电压表的读数方法，目前我们常见到的各种教辅资料中，都给出了相应的讲解。

但这些讲解与实际应用中及高考试题中出现的读数方法略有不同，在此提出供大家参考。

不妥之处，请不吝赐教。

各种教辅资料中给出的讲解是这样的：根据最小分度确定有效数字位数。

（1）最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。

例如，电流（压）表的最小分度是0．1A （V ）时，读数若以A （V ）为单位，则应保留到小数点后第2位。

（2）最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读。

例如，若电压表的最小分度为0．5V ，读数以V 为单位时，应保留到小数点后第1位，因为0．1V ，0．2V ，0．3V ，0．4V 等电压值就只能估读出来，也就是在小数点后第1位上就出现了不可靠数字。

同样的，若电流表的最小分度为0．02A ，读数以A 为单位时，应保留到小数点后第2位，因为这样的电流表能精确测量电流值只能是0．02A 的整数倍，而对于0．01A ，0．03A ，0．05A ，……，电流值就只能估读出来，也就是在小数点后第2位上就出现了不可靠数字。

在实际应用中，对于最小分度是“2”的仪器，读数往往读到其最小分度的下一位。

请看下面几个例题。

【例1】（2019年，宁夏卷，22）I ．下图为一正在测量中的多用电表表盘。

（1）如果是用×10（2）如果是用直流10 mA档测量电流，则读数为 mA。

（3）如果是用直流5 V档测量电压，则读数为 V。

【答案】（1）60 （2）7．18 （3）3．59【例2】（2019年, 安徽卷,21）Ⅰ．用多用电表进行了几次测量，指针分别处于a 、b 的位置，如图所示。

若多用电表的选择开关处于下面表格中所指的档位，a 和b 的相应读数是多少？请填在表格中。

档测量电阻，则读数为。
