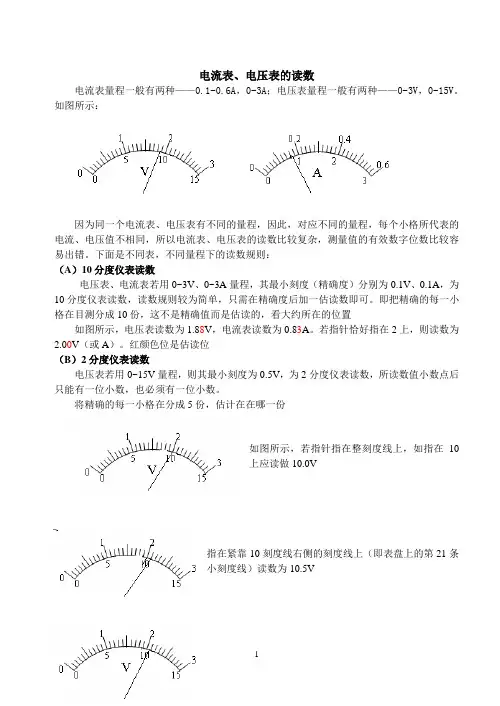

电流表、电压表估读

电流表、电压表的读数电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。

如图所示：因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。

下面是不同表，不同量程下的读数规则：（A）10分度仪表读数电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。

即把精确的每一小格在目测分成10份，这不是精确值而是估读的，看大约所在的位置如图所示，电压表读数为1.88V，电流表读数为0.83A。

若指针恰好指在2上，则读数为2.00V（或A）。

红颜色位是估读位（B）2分度仪表读数电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。

将精确的每一小格在分成5份，估计在在哪一份如图所示，若指针指在整刻度线上，如指在10上应读做10.0V指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，练习：学生读数读数应为9.3V。

（C）5分度仪表读数电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。

将精确的每一小格再分成两份，比如在0.50到0.52（精确刻度之间）之间分成两份，中间刻度为0.51靠近0.50 读数都为0.50，靠近0.52 读数为0.52 ，靠近0.51 读数为0.51读数为0.40读数为0.50读数为0.22读数为0.50读数为0.52读数为0.51板书设计专题电表读数规则（A）10分度仪表电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~ ~ 3A ，内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为 V 和 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为 A 的电流表，其最小分度值为 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~量程，其精度为，说明测量时只能准确到，不可能准确到，因此误差出现在安培的百分位（），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为 V, 为5分度表， 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为／格，虽能准确读到，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分,即为。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。

例如：1、若是0~档，最小分度值为，半格为，图中读数应为 若是0~3A 档，最小分度值为， 半格为 ，图中读数应为 A2、若是0~3V 档，最小分度值为， 半格为，图中读数应为若是0~15V 档，最小分度值为， 半格为，通常可估读为或（因有效数字出现在以V 为单位的十分位上）图中读数应为 11. 2V 或注：除电流表和电压表外，实验用的弹簧测力计、酒精温度计通常也采用上述方法。

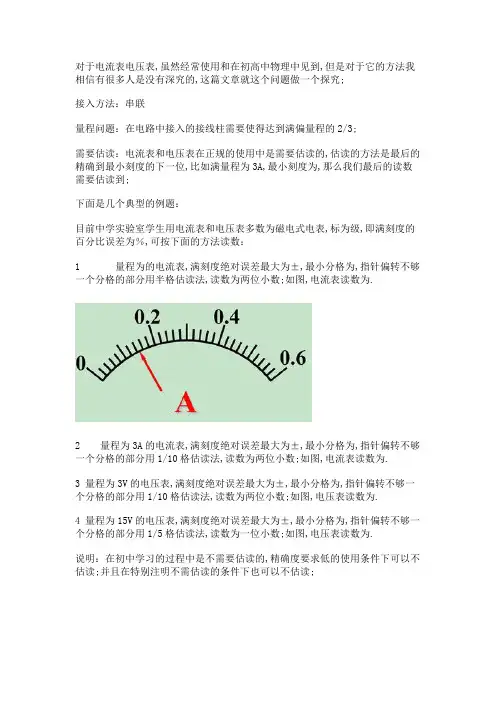

对于电流表电压表,虽然经常使用和在初高中物理中见到,但是对于它的方法我相信有很多人是没有深究的,这篇文章就这个问题做一个探究;
接入方法：串联
量程问题：在电路中接入的接线柱需要使得达到满偏量程的2/3;
需要估读：电流表和电压表在正规的使用中是需要估读的,估读的方法是最后的精确到最小刻度的下一位,比如满量程为3A,最小刻度为,那么我们最后的读数需要估读到;
下面是几个典型的例题：
目前中学实验室学生用电流表和电压表多数为磁电式电表,标为级,即满刻度的百分比误差为％,可按下面的方法读数：
1 量程为的电流表,满刻度绝对误差最大为±,最小分格为,指针偏转不够一个分格的部分用半格估读法,读数为两位小数;如图,电流表读数为.
2 量程为3A的电流表,满刻度绝对误差最大为±,最小分格为,指针偏转不够一个分格的部分用1/10格估读法,读数为两位小数;如图,电流表读数为.
3 量程为3V的电压表,满刻度绝对误差最大为±,最小分格为,指针偏转不够一个分格的部分用1/10格估读法,读数为两位小数;如图,电压表读数为.
4 量程为15V的电压表,满刻度绝对误差最大为±,最小分格为,指针偏转不够一个分格的部分用1/5格估读法,读数为一位小数;如图,电压表读数为.
说明：在初中学习的过程中是不需要估读的,精确度要求低的使用条件下可以不估读;并且在特别注明不需估读的条件下也可以不估读;。

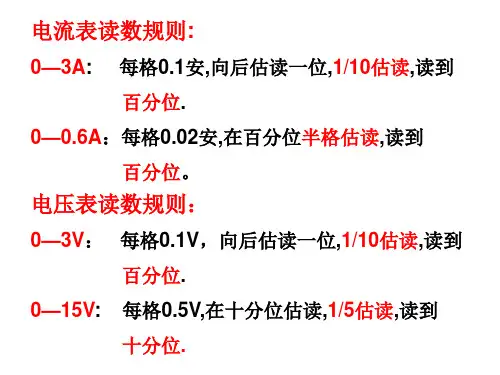

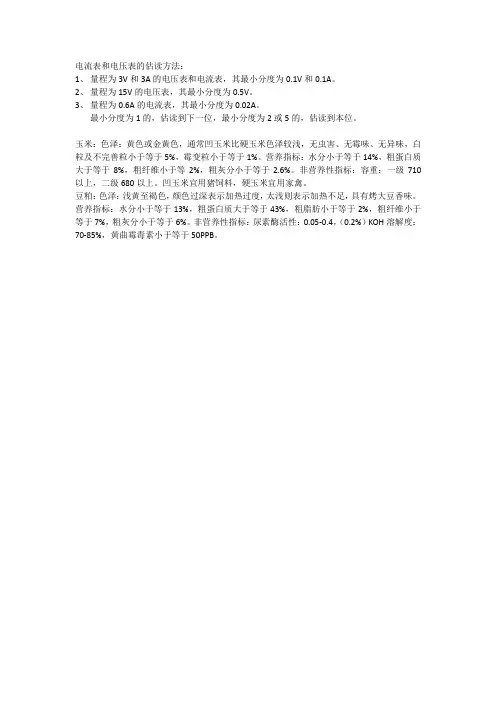

电流表和电压表的估读方法：
1、量程为3V和3A的电压表和电流表，其最小分度为0.1V和0.1A。

2、量程为15V的电压表，其最小分度为0.5V。

3、量程为0.6A的电流表，其最小分度为0.02A。

最小分度为1的，估读到下一位，最小分度为2或5的，估读到本位。

玉米：色泽：黄色或金黄色，通常凹玉米比硬玉米色泽较浅，无虫害、无霉味、无异味，白粒及不完善粒小于等于5%，霉变粒小于等于1%。

营养指标：水分小于等于14%，粗蛋白质大于等于8%，粗纤维小于等2%，粗灰分小于等于2.6%。

非营养性指标：容重：一级710以上，二级680以上。

凹玉米宜用猪饲料，硬玉米宜用家禽。

豆粕：色泽：浅黄至褐色，颜色过深表示加热过度，太浅则表示加热不足，具有烤大豆香味。

营养指标：水分小于等于13%，粗蛋白质大于等于43%，粗脂肪小于等于2%，粗纤维小于等于7%，粗灰分小于等于6%。

非营养性指标：尿素酶活性：0.05-0.4，（0.2%）KOH溶解度：70-85%，黄曲霉毒素小于等于50PPB。

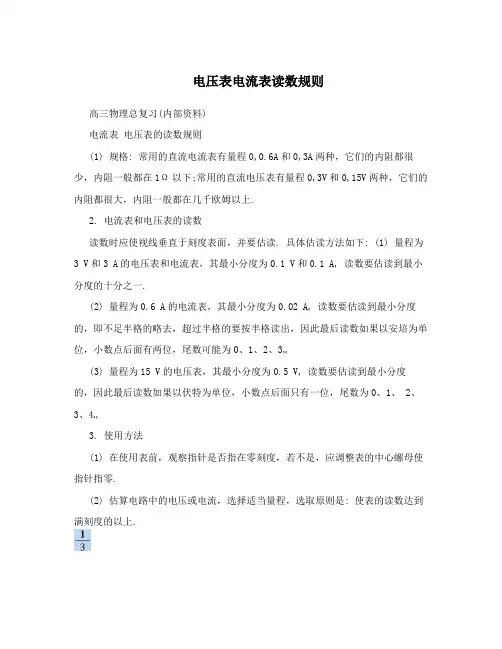

电压表电流表读数规则高三物理总复习(内部资料)电流表电压表的读数规则(1) 规格: 常用的直流电流表有量程0,0.6A和0,3A两种，它们的内阻都很少，内阻一般都在1Ω以下;常用的直流电压表有量程0,3V和0,15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下: (1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、 2、3、4…3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例题:如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路1高三物理总复习(内部资料)的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0,15 V，则表的示数为_____，若选用的量程为0,3 V，则表的示数为_____.解:在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

电流表、电压表的读数规则：电流表、电压表的读数规则：电流表量程一般有两种——0~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。

如图10-1所示：因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。

下面是不同表，不同量程下的读数规则：一、10分度仪表读数：电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。

如图所示，电压表读数为1.88V，电流表读数为0.83A。

若指针恰好指在2上，则读数为2.00V（或A）。

二、5分度仪表读数：电压表若用0~15V量程，则其最小刻度为0.5V，为5分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。

如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。

三、2分度仪表读数：电流表若用0-0.6A量程，则其最小刻度为0.02A，为2分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。

如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。

电流表电压表读数估读原则
在实际电测量中，电压表和电流表读数估读是指由实际读数估算相应电压或电流值，是实验过程中不可缺少的一个环节。

根据电压表和电流表读数估读原则，首先应确定估读的分度值，以便准确估算相应的电压或电流。

例如，对于某些仪器，分度值为1V或1A；对于某些仪器，分度值可能更小，甚至可以为0.1V或0.1A。

接着，根据仪表上的分度值，以及与之相关的刻度线，确定最接近实际读数的刻度指示值，然后将其转换为实际的电压或电流值；这个过程称为估读。

此外，在使用仪表进行估读时，应考虑仪表的精度和误差，保证估算值的精度。

通过以上步骤，可以准确的估算电压表和电流表的实际值，从而保证实验室测试的准确性和可靠性，实现实验测量的关键目标。

高中物理电流表和电压表的估读方法在高中物理电学实验中，测量时要按照有效数字的规则来读数。

而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，具体如下：一、最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。

如量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.0N(N可能为0、1、2、3、4、5、6、7、8、9)。

二、最小分度是“2”或“5”的仪器，测量误差出现在同一位上，采用半格估读法（即同一位分别按二分之一或五分之一估读）。

如量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读到最小分度的十分之一，估读值为0.002、0.004、0.006、0.008、0.01、0.012、0.014、0.016、0.018，误差有半数与最小分度同位，所以读数要估读到最小分度即可（不足最小分度半格的略去，等于或超过最小分度半格的要按半格读出），因此最后读数如果以安培为单位，小数点后面有两位，尾数只可能为0、1、2、3、4、5、6、7、8、9。

如量程为15 V的电压表，其最小分度为0.5 V, 如果估读到最小分度的十分之一，估读值为0.05、0.10、0.15、0.20、0.25、0.30、0.35、0.40、0.45，误差有绝大部分与最小分度同位，所以读数要估读到最小分度（将最小分度5等分仍不足半等分的略去，等于或超过半等分的算一个等分）。

因此最后读数如果以伏特为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9。

【归纳】：1、最小分度为1的，估读到下一位，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分；2、最小分度为2或5的，估读到本位，将最小分度分为五等分仍按不足半等分舍去，等于或超过半等分算一个等分。

高中物理需要估读的仪器
高中物理实验中需要估读的仪器包括刻度尺、螺旋测微器、电流表、电压表、天平、弹簧秤等。

1. 刻度尺：用于测量长度，通常最小刻度为1mm，估读时需要根据刻度尺的最小分度值来决定估读的位数。

2. 螺旋测微器：用于精确测量小尺寸或厚度，其最小分度值通常为0.01mm，估读时也需要根据最小分度值来确定估读位数。

3. 电流表：用于测量电路中的电流强度，如果是模拟式电流表，最小分度值可能是0.1A或更小，需要根据最小分度值估读。

4. 电压表：用于测量电压差，同样，模拟式电压表的最小分度值可能是0.1V或更小，估读时需保留相应的小数位数。

5. 天平：用于测量物体的质量，根据天平的灵敏度，可能需要估读到0.1g或更精细的单位。

6. 弹簧秤：用于测量力的大小，其最小分度值可能为1N或更小，估读时应根据最小分度值来估读。

在实际操作中，估读的最后一位数字为估计数字，应和误差所在位置一致。

例如，如果仪器的最小分度值是1结尾，
则估读到下一位；如果是2或5结尾，估读到本位。

这样做是为了确保测量结果的精确性和有效性。

2021.01.01电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ~ 3A ，内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3图1510图21.00AV和3 A的电压表和电流表，其最小分度值为0.1 V和0.1 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0”，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0.6 A的电Array流表，其最小分度值为0.02 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~0.6A量程，其精度为0.02A，说明测量时只能准确到0.02A，不可能准确到0.01A，因此误差出现在安培的百分位欧阳美创编 2021.01.01 欧阳美创编 2021.01.01欧阳美创编 2021.01.01（0.01A），读数只能读到以A为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

3、量程为15 V的电压表，其最小分度值为0.5 V, 为5分度表，读数要估读到最小分度值的五分之一.因此最后读数如果以V为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9.表盘的最小分度值为0.5V／格，虽能准确读到0.5V，但误差仍出现在最小分度值的同一数位上，即以V为单位的十分位。

其估读法则是：将最小分度分为五等分,即为0.1V。
