FX2N-4AD实用程序讲解先大致介绍一下FX2N-4AD1、可选用的模拟值范围是-10V到10VDC（分辨率：5mV）,或者是4到20mA,-20mA 到20mA(分辨率20μA)2、FX2N-4AD和FX2N主单元之间通过缓冲存储器交换数据，FX2N-4AD共有32个缓冲存储器（每个是16位数据）3、FX2N-4AD占用FX2N扩展总线的8个点。
这8个点可以分配成输入或输出。
FX2N-4AD消耗FX2N主单元或有源扩展单元5V电源槽30mA的电流其配线图及要求如下图：缓冲存储器（BFM）的分配如下：*#0：通道初始化，缺省值H0000*#1---#4：通道1---通道4的平均采样数（1---4096），用于得到平均结果。
缺省值高设为8（正常速度），高速操作可选择1.#5---#8:通道1---通道4采样数的平均输入值，即根据#1---#4规定的平均采样次数，得出所有采样的平均值。
#9--#12：通道1---通道4读入的当前值。
#13，#14：保留，用户不可以更改。
*#15：选择A/D转换速度，设为0（缺省值）则选择正常速度（15ms/通道）；设为1则选择高速（15ms/通道）#16---#19：保留，用户不可以更改。
*#20：复位到缺省值和预设。
缺省值为0*#21：禁止调整偏移、增益值。
缺省值为（0，1）允许状态*#22：偏移，增益调整G4O4G3O3G2O2G1O1*#23：偏移值缺省值为0*#24：增益值缺省值为5000#25---#28：保留，用户不可以更改。
#29：错误状态#30：识别码K2010#31：禁用。
注：带*标志的缓冲区（如#0）可以用BFM写入指令TO从PLC写入不带*标志的缓冲区(如#5)可以用BFM读出指令FROM读入到PLC偏移的定义：当数字输出为0时的模拟量输入值增益的定义：当数字量输出为+1000时的模拟量输入值实例如图：通道1与通道2用作电压输入，FX2N-4AD模块连接在特殊功能模块的0号位置，平均数设为4，PLC的D0，D1接收平均数字值。
fx2n4da使用手册FX2N-4DA使用手册1. 简介FX2N-4DA是一种高性能的数字模拟转换器，它可以将数字信号转换为相应的模拟信号。
本使用手册将详细介绍FX2N-4DA的功能、特点、安装和配置方式，以及使用过程中的注意事项和故障排除方法。
2. 功能与特点2.1 输入通道FX2N-4DA具有4个独立的输入通道，每个通道均可转换数字信号为模拟信号。
每个通道的转换精度为12位，可以满足大多数工业应用的要求。
2.2 信号范围FX2N-4DA支持-10V至+10V的模拟信号输出范围，可以满足不同应用的需求。
2.3 工作模式FX2N-4DA支持多种工作模式，包括单通道模式和全通道模式。
单通道模式下，用户可以独立设置每个通道的输出参数；全通道模式下，用户可以同时配置所有通道的输出参数。
2.4 输出分辨率FX2N-4DA的输出分辨率为1mV，可以满足对输出信号精度要求较高的应用场景。
3. 安装与配置3.1 硬件安装首先，确保将FX2N-4DA正确插入到PLC的扩展槽上。
然后，将模拟输出线缆连接到需要控制的设备上，确保连接正确牢固。
3.2 软件配置在PLC开发环境中，配置FX2N-4DA的参数。
根据需求，选择单通道或全通道模式，并设置每个通道的输出参数，包括转换范围、采样频率等。
4. 使用过程中的注意事项4.1 电源稳定性为确保FX2N-4DA的正常工作，请确保PLC的电源供应稳定。
电源波动可能导致模拟输出信号不稳定或精度下降。
4.2 环境温度FX2N-4DA的工作环境温度范围为0℃至55℃，请确保工作环境温度在此范围内，避免过高或过低的温度对设备的影响。
4.3 防尘防湿对于使用环境较为恶劣的场合，应采取相应的防尘、防湿措施，以防止灰尘或湿气积累在设备上，影响其正常运行。
5. 故障排除方法5.1 无输出信号检查模拟输出线缆连接是否正确，确保插头和插座之间接触良好。
另外，检查PLC开发环境中的输出参数是否正确配置。
fx2n4da使用手册FX2N-4DA 使用手册欢迎使用 FX2N-4DA 模数转换器。
本手册将为您介绍该设备的功能、安装、连接和常见问题解答。
请仔细阅读以下内容以确保正确操作。
一、产品简介FX2N-4DA 模数转换器是一款专为三菱电机 FX2N 系列可编程控制器设计的模拟输出模块。
它能够将 PLC 输出的数字信号转换为相应的模拟电压或电流信号，实现对模拟设备的控制。
二、产品特点1. 高精度转换：FX2N-4DA 提供 12 位精度的模拟输出，可满足对精度要求较高的应用。
2. 快速响应：模块具有快速的电压/电流输出响应时间，确保控制信号准确传递。
3. 多种输出方式：支持电压输出和电流输出两种模式，适应不同的应用需求。
4. 简便的调试：模块提供了多个调试接口，方便用户进行参数设置和故障排查。
三、安装与连接1. 安装：将 FX2N-4DA 模块插入 FX2N 系列可编程控制器的指定位置。
确保模块与控制器接口连接牢固，避免松动或接触不良现象。
2. 连接电源：将 FX2N-4DA 模块连接到 24V 直流电源，并确保极性正确。
建议使用专用的电源模块来供电，以保证稳定的工作电压和电流。
3. 连接输出设备：根据需要，使用连接线将模块的模拟输出接口与目标设备进行连接。
注意检查连接是否牢固，避免接触不良导致的信号传输问题。
四、参数设置FX2N-4DA 模块提供了多个参数可供用户设置，以实现对输出信号的精准控制。
以下是常见参数及其含义：1. 输出方式：可选择电压输出模式或电流输出模式。
根据实际需求设置参数。
2. 输出范围：可设置模拟输出的电压或电流范围。
根据目标设备的工作要求进行设置。
3. 输出分辨率：决定了输出信号的精度。
较高的分辨率将提供更精细的控制。
4. 输出滤波：可设置滤波时间，以减少输出信号的干扰和噪音。
请参考附带的使用手册来进行参数设置和调试操作。
五、常见问题解答1. 为什么我无法获取正确的模拟输出信号？答：请检查模块的连接是否正确，确保电源供电正常。

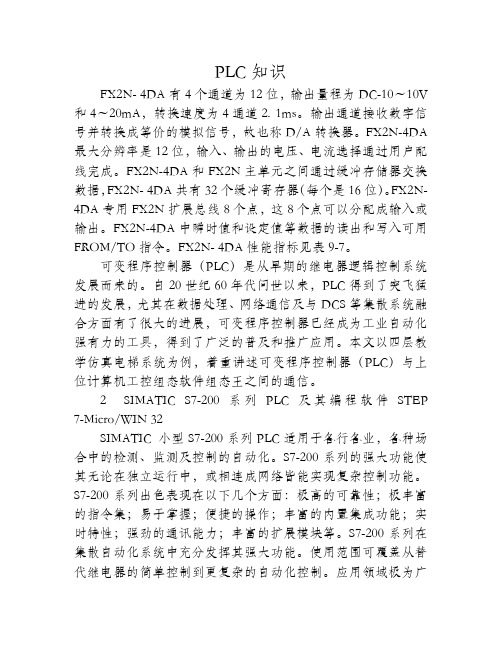

PLC知识FX2N- 4DA有4个通道为12位，输出量程为DC-10～10V 和4～20mA，转换速度为4通道2. 1ms。
输出通道接收数字信号并转换成等价的模拟信号，故也称D/A转换器。
FX2N-4DA 最大分辨率是12位，输入、输出的电压、电流选择通过用户配线完成。
FX2N-4DA和FX2N主单元之间通过缓冲存储器交换数据，FX2N- 4DA共有32个缓冲寄存器（每个是16位）。
FX2N- 4DA专用FX2N扩展总线8个点，这8个点可以分配成输入或输出。
FX2N-4DA中瞬时值和设定值等数据的读出和写入可用FROM/TO指令。
FX2N- 4DA性能指标见表9-7。
可变程序控制器（PLC）是从早期的继电器逻辑控制系统发展而来的。
自20世纪60年代问世以来，PLC得到了突飞猛进的发展，尤其在数据处理、网络通信及与DCS等集散系统融合方面有了很大的进展，可变程序控制器已经成为工业自动化强有力的工具，得到了广泛的普及和推广应用。
本文以四层教学仿真电梯系统为例，着重讲述可变程序控制器（PLC）与上位计算机工控组态软件组态王之间的通信。
2 SIMATIC S7-200系列PLC及其编程软件STEP 7-Micro/WIN 32SIMATIC 小型S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。
S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。
S7-200系列出色表现在以下几个方面：极高的可靠性；极丰富的指令集；易于掌握；便捷的操作；丰富的内置集成功能；实时特性；强劲的通讯能力；丰富的扩展模块等。
S7-200系列在集散自动化系统中充分发挥其强大功能。
使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。
应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。
STEP 7-Micro/WIN 32是西门子公司专门为S7-200系列PLC设计在个人计算机Windows操作系统下运行的编程软件，它的功能强大，使用方便，简单易学，可用梯形图（LAD）、语句表（STL）和功能块图三种编程语言编制程序，不同的编程语言编制的程序可以相互转换。
FX-4AD模拟量输入模块FX2N系列中有关模拟量的特殊功能模块有：FX2N-2AD（2路模拟量输入）、FX2N-4AD（4路模拟量输入）、FX2N-8AD（8路模拟量输入）、FX2N-4AD-PT（4路热电阻直接输入）、FX2N-4AD-TC （4路热电偶直接输入）、FX2N-2DA（2路模拟量输出）、FX2N-4DA（4路模拟量输出）和FX2N-2LC（2路温度PID控制模块）等。
下面主要介绍常用的模拟量输入模块FX2N-4AD。
1. FX-4AD概述FX-4AD模拟量输入模块是FX系列专用的模拟量输入模块。
该模块有4个输入通道（CH），通过输入端子变换，可以任意选择电压或电流输入状态。
电压输入时，输入信号范围为DC –10~+ 10V，输入阻抗为200kΩ，分辨率为5mV；电流输入时，输入信号范围为DC -20~+20mA，输入阻抗为250Ω，分辨率为20μA。
FX-4AD将接收的模拟信号转换成12位二进制的数字量，并以补码的形式存于16位数据寄存器中，数值范围是-2048~+ 2047。
它的传输速率为15ms/K，综合精度为量程的1％。
FX-4AD的工作电源为DC24V，模拟量与数字量之间采用光电隔离技术，但各通道之间没有隔离。
FX-4AD消耗PLC主单元或有源扩展单元5V电源槽30mA的电流。
FX-4AD占用基本单元的8个映像表，即在软件上占8个I/O点数，在计算PLC的I/O时可以将这8个点作为PLC的输入点来计算。
2. FX-4AD的接线FX-4AD的接线如图6-29所示，图中模拟输人信号采用双绞屏蔽电缆与FX-4AD连接，电缆应远离电源线或其它可能产生电气干扰的导线。
如果输入有电压波动，或在外部接线中有电气干扰，可以接一个0.1μF~0.47μF（25V）的电容。
如果是电流输入，应将端子V+和I+连接。
FX2N-4AD接地端与PLC主单元接地端连接，如果存在过多的电气干扰，再将外壳地端FG和FX-4AD接地端连接。
FX2N-4AD实用程序讲解先大致介绍一下FX2N-4AD1、可选用的模拟值范围是-10V到10VDC（分辨率：5mV）,或者是4到20mA,-20mA 到20mA(分辨率20μA)2、FX2N-4AD和FX2N主单元之间通过缓冲存储器交换数据，FX2N-4AD共有32个缓冲存储器（每个是16位数据）3、FX2N-4AD占用FX2N扩展总线的8个点。
这8个点可以分配成输入或输出。
FX2N-4AD消耗FX2N主单元或有源扩展单元5V电源槽30mA的电流其配线图及要求如下图：缓冲存储器（BFM）的分配如下：*#0：通道初始化，缺省值H0000*#1---#4：通道1---通道4的平均采样数（1---4096），用于得到平均结果。
缺省值高设为8（正常速度），高速操作可选择1.#5---#8:通道1---通道4采样数的平均输入值，即根据#1---#4规定的平均采样次数，得出所有采样的平均值。
#9--#12：通道1---通道4读入的当前值。
#13，#14：保留，用户不可以更改。
*#15：选择A/D转换速度，设为0（缺省值）则选择正常速度（15ms/通道）；设为1则选择高速（15ms/通道）#16---#19：保留，用户不可以更改。
*#20：复位到缺省值和预设。
缺省值为0*#21：禁止调整偏移、增益值。
缺省值为（0，1）允许状态*#22：偏移，增益调整G4O4G3O3G2O2G1O1*#23：偏移值缺省值为0*#24：增益值缺省值为5000#25---#28：保留，用户不可以更改。
#29：错误状态#30：识别码K2010#31：禁用。
注：带*标志的缓冲区（如#0）可以用BFM写入指令TO从PLC写入不带*标志的缓冲区(如#5)可以用BFM读出指令FROM读入到PLC偏移的定义：当数字输出为0时的模拟量输入值增益的定义：当数字量输出为+1000时的模拟量输入值实例如图：通道1与通道2用作电压输入，FX2N-4AD模块连接在特殊功能模块的0号位置，平均数设为4，PLC的D0，D1接收平均数字值。
fx2n4da使用手册FX2N-4DA是一款Mitsubishi Electric（三菱电机）公司生产的模拟输出模块。
它可以与FX系列的可编程逻辑控制器（PLC）一起使用，为用户提供了额外的模拟输出通道。
一、产品介绍FX2N-4DA模块是一种高性能的数字式模拟输出模块，可提供4个独立的模拟输出通道。
该模块使用12位分辨率的数字到模拟转换器（DAC），提供了精确的模拟输出信号。
它的输出范围为0-10V或4-20mA，并且支持多种输出方式，如单一输出、单一逼近和多通道逼近。
这使得FX2N-4DA成为许多自动化控制系统中的理想选择。
二、安装与连接1.安装：首先，确保PLC系统处于停机状态，然后将FX2N-4DA模块插入可用的扩展插槽中。
注意插槽的正确方向，并确保模块正确地安装在插槽中。
2.连接：在连接模块之前，请确保断开所有电源和信号线。
然后根据以下步骤进行连接：a.将模块的电源线连接到适当的电源供应单元上。
b.连接要控制的设备或执行器的模拟输出端口（例如阀门、电机等）。
c.通过连接线连接模块的输入/输出接口与PLC主机。
三、参数设置与编程1.参数设置：在对FX2N-4DA模块进行编程之前，必须先对其进行参数设置。
可以使用GX Developer软件或手动设置参数。
a.使用GX Developer软件：打开软件，在PLC项目中选择通道参数设置，然后输入适当的数值。
b.手动设置参数：在PLC系统中找到与FX2N-4DA模块对应的寄存器，然后将参数值写入寄存器中。
2.编程：编程FX2N-4DA模块的过程与编程其他PLC模块的过程类似。
可以使用GX Developer软件或其他PLC编程工具进行编程。
以下是一个简单的编程示例，向通道1输出模拟信号2V：a.使用GX Developer软件：在程序中添加相应的输出指令，如LDOUT和MOV，设置输出通道和目标值。
b.使用其他PLC编程工具：根据工具的说明书，编写相应的输出指令。
