贴片电感的四大种类

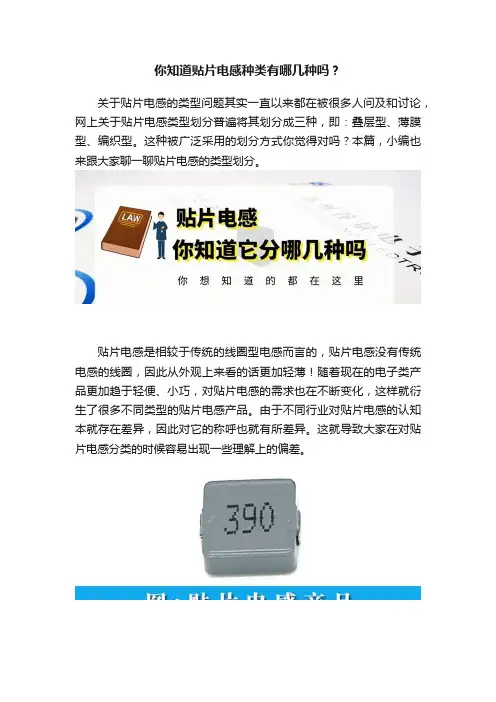

你知道贴片电感种类有哪几种吗？
关于贴片电感的类型问题其实一直以来都在被很多人问及和讨论，网上关于贴片电感类型划分普遍将其划分成三种，即：叠层型、薄膜型、编织型。

这种被广泛采用的划分方式你觉得对吗？本篇，小编也来跟大家聊一聊贴片电感的类型划分。

贴片电感是相较于传统的线圈型电感而言的，贴片电感没有传统电感的线圈，因此从外观上来看的话更加轻薄！随着现在的电子类产品更加趋于轻便、小巧，对贴片电感的需求也在不断变化，这样就衍生了很多不同类型的贴片电感产品。

由于不同行业对贴片电感的认知本就存在差异，因此对它的称呼也就有所差异。

这就导致大家在对贴片电感分类的时候容易出现一些理解上的偏差。

其实，从我们的专业角度来对贴片电感的类型进行划分的话，我们通常将贴片电感划分成两大类型：一类是屏蔽式贴片电感；另一类是非屏蔽式贴片电感！关于什么是屏蔽式电感和非屏蔽式电感这里就不展开式介绍，感兴趣可以自己去查阅一些资料。

我知道肯定会有人说，这种对贴片电感类型的划分是不合适太简单了。

其实一点也不简单，这是从贴片电感的大类上划分的，屏蔽式贴片电感中依据不同的信息维度或者要求还可以进行细分，比如：屏蔽式贴片功率电感、屏蔽式贴片共模电感等。

非屏蔽式贴片电感同样可以按照不同的要求进行更细一步的划分。

关于贴片电感的种类划分，这样的划分方式是不是让你觉得更加简单和容易理解呢？在了解了贴片电感的类型划分，下一期就给大家分享一下贴片屏蔽电感和贴片非屏蔽电感之间有什么区别！记得关注我们哦！。

贴片式电感器的识别与应用贴片式电感器可分为小功率电感器及大功率电感器两类。

小功率电感器主要用于视频及通信方面（如选频电路、振荡电路等）；大功率电感器主要用于DC/DC变换器（如用作储能元件或LC滤波元件）。

小功率贴片式电感器有3种结构：绕线型片状电感器、多层式片状电感器、高频型片状电感器。

大功率电感器都是绕线型结构。

片状电感器的型号亦未统一，不同生产厂家的规格各不相同，其主要参数有：尺寸、电感量、允许误差、Q值、直流电阻值、允许的最大电流及自振频率。

1.小功率绕线型片状电感器小功率绕线型片状电感器是用漆包线绕在骨架上做成的有一定电感量的元件。

根据不同的骨架材料、不同的匝数而有不同的电感量及Q值。

它有3种结构，如图1所示。

A类是内部有骨架绕线，外部有磁性材料屏蔽经塑料模压封装的结构；B类是用长方形骨架绕线而成（骨架有陶瓷骨架或铁氧体骨架），两端头供焊接用；C型为工字形陶瓷、铝或铁氧体骨架，焊接部分在骨架底部。

片状电感器的尺寸有两种表示方法：一种是用千位数表示，前两位为长度（mm），后两位为宽度（mm）。

也有用6位数表示的，最后两位数表示厚度尺寸。

例如，252018表示该电感器长度2.5mm、宽度2.0mm、厚度1.8mm；另一种是借用片状电容器的尺寸代码来表示，如表1所示。

由于各生产厂的电感器厚度尺寸不完全相同，表1中厚度注出了一个尺寸范围。

A型结构有磁屏蔽，与其它电感元件之间相互影响小，可高密度安装。

B型尺寸最小，C型尺寸最大。

绕线型片状电感器的工作频率主要取决于骨架材料。

例如，采用空心或铝骨架的电感器是高频电感器，采用铁氧体的骨架则为中、低频电感器。

高频电感器（用于UHF段）的电感量较小，一般为1.5～100nH。

用于VHF段、HF段的电感器电感量根据不同骨架尺寸从0.1～1000μH（或更大）。

电感量的允差一般有J级（±5%）、K级（±10%）、M级（±20%）。

贴片电感封装尺寸一、引言贴片电感是一种常见的电子元器件，在各种电路中都有广泛的应用。

它具有体积小、重量轻、性能稳定等优点，因此在现代电子产品中得到了广泛的应用。

而贴片电感的封装尺寸则是影响其性能和应用范围的重要因素之一。

二、贴片电感封装类型根据不同的封装方式，贴片电感可以分为以下几种类型：1. 0603型：长1.6mm，宽0.8mm，高0.8mm；2. 0805型：长2.0mm，宽1.25mm，高0.8mm；3. 1206型：长3.2mm，宽1.6mm，高1.0mm；4. 1210型：长3.2mm，宽2.5mm，高1.5mm；5. 1812型：长4.5mm，宽3.2mm，高1.8mm。

三、封装尺寸对性能的影响贴片电感的封装尺寸对其性能有着直接的影响。

一般来说，体积越小的贴片电感阻值越小。

这是因为在小体积下线圈匝数较少，导致磁通量变化较小，从而阻值也相应较小。

封装尺寸还会影响贴片电感的电感值和Q值。

一般来说，封装体积越大的贴片电感电感值越大，Q值也越高。

这是因为在大体积下线圈匝数较多，导致磁通量变化较大，从而电感值和Q值也相应较大。

四、贴片电感封装尺寸的选择在实际应用中，选择适合的贴片电感封装尺寸是非常重要的。

一般来说，需要根据具体的应用需求进行选择。

如果需要高精度、高稳定性的贴片电感，则可以选择体积较大的1210型或1812型；如果需要小体积、轻量化的贴片电感，则可以选择0603型或0805型。

在进行贴片电感选型时还需要考虑其最大工作频率、最大承受电流等参数。

这些参数也会对贴片电感的性能和应用范围产生影响。

五、结论贴片电感封装尺寸是影响其性能和应用范围的重要因素之一。

不同的封装类型具有不同的特点和优缺点，需要根据具体的应用需求进行选择。

在进行贴片电感选型时还需要考虑其最大工作频率、最大承受电流等参数，以确保其能够满足实际应用需求。

各种CD贴片功率电感尺寸参数CD贴片功率电感是一种常见的电子元件，用于电感性能的提高和电路的稳定性。

它由磁性材料和绕组材料组成，可用于直流电源、滤波器、稳压器等应用中。

以下是一些常见的CD贴片功率电感的尺寸参数。

1.外形尺寸：CD贴片功率电感的外形尺寸通常以长度（L）、宽度（W）和高度（H）来表示。

常见的尺寸有0603（1.6mm×0.8mm×0.8mm）、0805（2.0mm×1.25mm×1.2mm）、1206（3.2mm×1.6mm×1.2mm）等。

不同尺寸的电感主要用于不同功率的电路设计，尺寸越大，功率承受能力越高。

2.额定电流：CD贴片功率电感的额定电流是指电感在正常工作条件下所能承受的最大电流。

额定电流通常以毫安（mA）为单位表示。

常见的额定电流有100mA、200mA、500mA等。

选取合适的额定电流可以确保电感在电路中的稳定工作。

3.额定电感值：CD贴片功率电感的额定电感值是指电感的感值。

电感值通常以微亨（μH）为单位表示。

常见的额定电感值有1μH、10μH、100μH等。

根据电路的要求，选择合适的额定电感值可以达到所需的电感效果。

4.电感容差：CD贴片功率电感的电感容差是指实际电感值与额定电感值之间的误差范围。

电感容差通常以百分比形式表示。

常见的电感容差有±5%、±10%、±20%等。

电感容差越小，意味着电感的性能越稳定。

5.自谐振频率：CD贴片功率电感的自谐振频率是指当电感与外部电容组成谐振电路时，谐振频率达到最大的频率。

自谐振频率通常以兆赫兹（MHz）为单位表示。

不同尺寸和材料的电感具有不同的自谐振频率。

6.直流电阻：CD贴片功率电感的直流电阻是指电感在直流电路中的电阻值。

直流电阻通常以欧姆（Ω）为单位表示。

直流电阻对于电路的功耗和效率非常重要，较低的直流电阻意味着更高的功率转换效率。

对贴片元件种类进行举例贴片元件是电子器件中常见的一种组装形式，也是现代电子技术中使用最广泛的一种元件。

下面将列举十个常见的贴片元件的种类。

1. 电阻器（Resistor）：用于控制电流的大小，常见的有固定电阻器和可变电阻器。

固定电阻器一般由石墨、金属膜等材料制成，可变电阻器则可以通过旋钮或滑动控制电阻值的变化。

2. 电容器（Capacitor）：用于储存电荷和调节电压的大小，常见的有陶瓷电容器、铝电解电容器和钽电解电容器等。

陶瓷电容器具有体积小、价格低廉的特点，铝电解电容器具有容量大、电压高的特点，钽电解电容器具有体积小、电容大的特点。

3. 电感器（Inductor）：用于储存电能和调节电流的大小，常见的有铁氧体电感器、线圈电感器和电感芯片等。

铁氧体电感器具有体积小、电感值大的特点，线圈电感器则是将线圈绕制在磁性材料上，电感芯片则是将线圈和铁氧体集成在一起。

4. 二极管（Diode）：具有单向导电性的元件，常见的有肖特基二极管、整流二极管和发光二极管等。

肖特基二极管具有快速开关和低反向漏电流的特点，整流二极管则用于将交流电转换为直流电，发光二极管则可以将电能转换为光能。

5. 三极管（Transistor）：具有放大和开关功能的元件，常见的有NPN型和PNP型三极管。

NPN型三极管和PNP型三极管通常由两个PN结组成，可以实现电流的放大和控制。

6. 集成电路（Integrated Circuit）：将多个电子器件集成在一片芯片上，常见的有数字集成电路和模拟集成电路。

数字集成电路用于处理和存储数字信号，模拟集成电路则用于处理和存储模拟信号。

7. 晶体振荡器（Crystal Oscillator）：用于产生稳定的时钟信号，常见的有石英晶体振荡器和陶瓷振荡器。

石英晶体振荡器具有高精度和稳定性的特点，陶瓷振荡器则具有低成本和小体积的特点。

8. 发光二极管显示器（LED Display）：用于显示数字和字符的元件，常见的有数码管和点阵显示器。

新晨阳品牌贴片电感有些什么类型？
一、贴片磁珠，型号如：MMZ1608S121A
二、MLF系列积层电感，0805，0603规格。

型号如：MLF1608A100KT
三、NLV系列信号用电感，绕线贴片电感型产品，规格1008，1210等;型号如：NLV32T-100J-PF
四、SLF系列等功率电感，绕线贴片电感型产品;型号如：SLF7032T-220MR96-PF
五、MLK系列积层电感，应用于高频环境之0402、0201规格。

型号如：MLK1005S3N9S
贴片电感最近几年的发展趋势怎么样呢?
近几年我国贴片电感行业发展速度较快，受益于贴片电感行业生产技术不断提高以及下游需求不断扩大，贴片电感行业在国内和国际上发展形势都十分看好。

虽然受金融危机影响使得贴片电感行业近两年发展速度略有减缓，但随着我国国民经济的快速发展以及国际金融危机的逐渐消退，我国贴片电感行业重新迎来良好的发展机遇。

进入2015年我国贴片电感行业面临新的发展形势，由于新进入企业不断增多，上游原材料价格持续上涨，导致行业利润降低，因此我国贴片电感行业竞争也日趋激烈。

1.简述贴片电感器可分为小功率电感器及大功率电感器两类。

小功率电感器主要用于主板等消费类电子电路中，大功率电感器主要用于技术逆变器的储能器件或La滤波器件中。

2.贴片电感器的标注方法小功率电感单位常为nH及mH。

用nH做单位时，用N或R表示小数点。

例如，4N7表示4.7nH，4R7则表示4.7pH，10N表示10nH，而10pH则用100来表示；而大功率电感上有时印有680K、220K字样，分别表示68pH和22 pH。

3.贴片电感器的分类A.小功率贴片电感器小功率贴片电感器有三种结构：绕线贴片电感器、多层贴片电感器、高频贴片电感器。

1）绕线贴片电感器绕线贴片电感器是用漆包线绕在骨架上做成的，根据不同的骨架材料、不同的匝数而有不同的电感量等。

2）多层贴片电感器多层贴片电感器是用磁性材料采用多层生产技术制成的无绕线电感器，采用铁氧体膏浆及导电膏浆交替层叠并采用烧结工艺形成整体单片结构，有密封的磁回路，有磁屏蔽作用。

3）高频(微波)贴片电感器高频(微波)贴片电感器是在陶瓷基片上采用细密薄膜多层工艺技术制成，具有高精度(+/-2%~+/-5%)，且寄生电容极小。

B.大功率贴片电感器大功率贴片电感器都是绕线型的，主要用于电源、逆变器中，用作储能器件或大电流LC滤波器件(降低噪声电压输出)。

它由方形或圆形工字形铁氧体为骨架，采用不同直径的漆包线绕制成。

4.当今市场上常用的贴片电感器1）铁氧体贴片电感器特性：体积小；漏磁小；片感之间不产生互耦合，可靠性高；无引线，不产生跟踪性，适合高密度表面贴装；优良的可焊性及耐热冲击性，适合波峰焊及再流焊。

2）绕线型贴片电感器特性：体积小，适合高密度表面贴装；采用端电极结构，很好地抑制了引线引起的寄生元件效应；更好的频率特性和更强的抗打搅能力；优良的可焊性及耐热冲击性；应用频率高，产生精度高，一致性好。

3）陶瓷叠层贴片电感器特性：氧化铝陶瓷，适合高的自谐振频率；尺寸小(1.6t0.8t0.8mm)；在高频下Q值高，电感值稳定；使用温度范围:-30℃~+85℃。

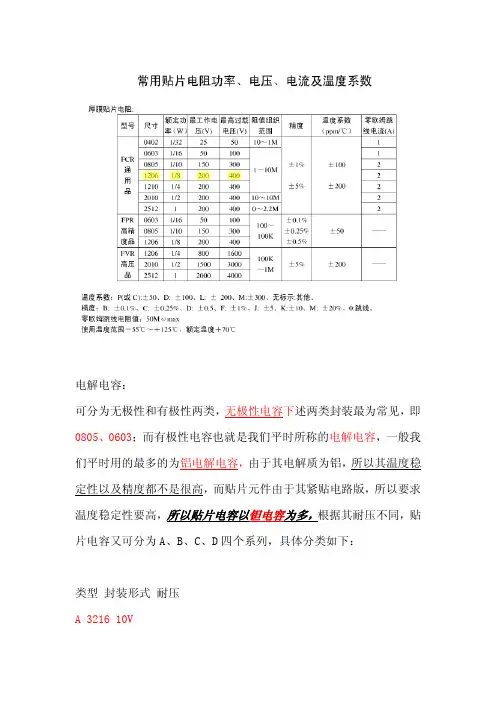

电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。

电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。

贴片电感封装电感封装一般包括贴片与插件。

1.功率电感封装以骨架的尺寸做封装表示。

贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感（贴片电感封装）。

插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。

只是它们的骨架一般要通用，要不就要定造。

2.普通线性电感、色环电感与电阻电容的封装都有一样的表示，贴片用尺寸表示如0603、0805、0402、1206等（贴片电感封装）。

0402、0603、0805、1206、2520、3225、4532插件用功率表示如1/8W、1/4W、1/2W、1W等。

3.至于二极管插件一般是DO－41；贴片封装就多SOD－214、LL－34。

4.三极管插件一般是To92；贴片封装就多SOT－23、SOT－223等不能尽说，由于自动化封装变得多种多样。

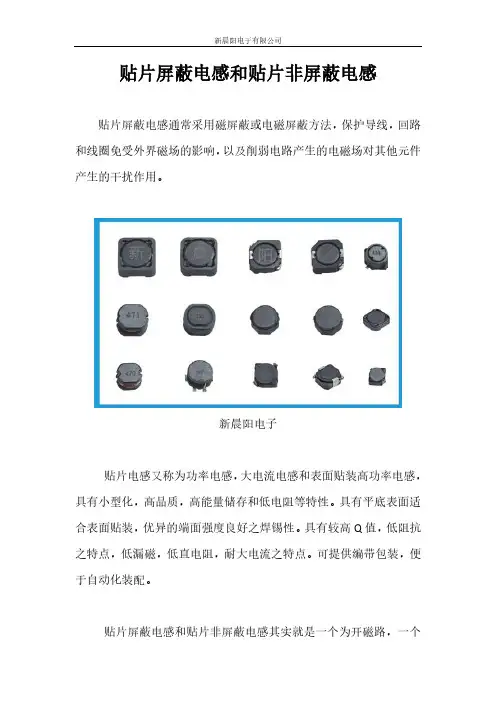

贴片屏蔽电感和贴片非屏蔽电感贴片屏蔽电感通常采用磁屏蔽或电磁屏蔽方法，保护导线，回路和线圈免受外界磁场的影响，以及削弱电路产生的电磁场对其他元件产生的干扰作用。

新晨阳电子贴片电感又称为功率电感，大电流电感和表面贴装高功率电感，具有小型化，高品质，高能量储存和低电阻等特性。

具有平底表面适合表面贴装，优异的端面强度良好之焊锡性。

具有较高Q值，低阻抗之特点，低漏磁，低直电阻，耐大电流之特点。

可提供编带包装，便于自动化装配。

贴片屏蔽电感和贴片非屏蔽电感其实就是一个为开磁路，一个为闭磁路，两侧区别是：磁路即磁力线总是闭合的。

所谓闭磁路是指的是整个闭合磁路都由磁性材料组成的，环形磁芯就是典型的闭磁路，开磁路指的是磁路中有明显的空气间隙，简称气隙，如U型永磁体。

两者区别主要是，闭磁路磁阻很小，但是非线性可能比较明显，开磁路磁阻比较大，但是线性比较好。

新晨阳电子贴片屏蔽电感和贴片非屏蔽电感的区别：贴片屏蔽电感外面有铁壳包围，非屏蔽电感没有铁壳包围，固我们看的的非屏蔽电感的外形有很多种。

贴片非屏蔽电感的感量可以比屏蔽电感的感量做的更大，因为如果屏蔽电感的感量做的太大了，对其屏蔽性能有一点的影响。

贴片屏蔽电感之所以称为屏蔽电感是因为屏蔽电感可以减小电感为外界的电磁干扰，而非屏蔽电感则没有这个功能。

新晨阳电子贴片非屏蔽电感平底易表面贴装，可焊接性强，焊接牢固。

高品质因素（Q值），耐大电流，非屏蔽铁氧体磁芯构造，成本较低。

非屏蔽电感可应用于手机，手电筒，数码相机，MP3.MP4，数码录音，仪表仪器，LED灯具，玩具，运动器材等产品。

贴片屏蔽电感可以特制的镀金电极端面，焊接可靠，平底表面易于安装。

闭磁路设计，具有低磁漏，低直流电阻，短小轻薄等特点，闭磁路构造扁平化设计，轻便薄小，大电流低直流阻抗。

屏蔽电感应用：液晶电视，笔记本电脑，数码相机，MP3.MP4，电脑VDA显卡，手机，小型通信设备，PDA,CATV.VCR.LCD驱动器，便携式DVD等产品。
