变压器选型及计算方法
嘿，你知道变压器不？那可是电力世界里的超级英雄！咱先说说变压器选型，这就好比给自己选一双合脚的鞋子，得合适才行。
你想想，要是选大了，浪费资源还可能不稳定；选小了，那可就带不动负荷啦！那咋选呢？得先看负荷大小呀！把各种设备的功率加一加，算出总负荷。
这就像你去超市买东西，得先知道自己要买多少东西，才好选购物车大小嘛！然后根据负荷来选变压器的容量。
再说说计算方法，这可不能马虎。
通过一些公式来算，就像解数学题一样，可有意思啦！算准了才能保证变压器正常工作。
要是算错了，那可就糟糕啦！说不定会出现各种问题，比如跳闸、烧坏设备啥的。
变压器的安全性那是相当重要。
这就好比开车要系安全带一样，必须重视。
要是不安全，那可不得了，随时可能出大问题。
稳定性也不能忽视，要是一会儿有电一会儿没电，那可咋整？就像你看电影，画面老是卡顿，多闹心呀！
变压器的应用场景那可多了去了。
工厂、小区、商场，到处都有它的身影。
它的优势也很明显呀！可以调节电压，让设备正常工作。
就像一个神奇的魔术师，把电压变得恰到好处。
给你讲个实际案例吧！有个工厂之前的变压器选小了，老是跳闸，影响生产。
后来换了个合适的变压器，哇塞，一切都顺顺利利的啦！生产效率也提高了。
所以呀，选对变压器，用好计算方法，那可太重要啦！变压器就是电力世界的中流砥柱，能让我们的生活和生产更加顺畅。
变压器选型手册变压器是电力系统中非常重要的元器件之一，其主要作用是将电压从一个水平变为另一个水平，并且在电路中传递电能。
在实际应用中，为了使变压器可以正常运行，需要对变压器进行选型。
本文将为大家介绍变压器选型的一些基本知识，以及选型时需要注意的一些问题。
一、选型前的基本知识1. 电压等级变压器的电压等级是指其额定电压的大小。
一般来说，变压器的电压等级应当与电网的电压等级相匹配，否则就会产生很大的问题。
2. 额定容量变压器的额定容量是指其正常运行时可以承载的最大负荷，单位为千伏安（kVA）。
3. 绕组形式变压器的绕组形式分为单相和三相两种，其中单相变压器适用于小容量的电力系统，而三相变压器适用于大型电力系统。
4. 冷却方式变压器的冷却方式一般分为自然冷却和强制风冷却两种。
在不同的应用环境下，需要选择不同的冷却方式。
二、选型时需要注意的问题1. 选型时需要考虑变压器的额定容量是否能够满足实际负载需求。
2. 选型时需要注意变压器的电压等级是否与电网的电压等级相匹配，否则容易造成电路故障。
3. 选型时需要考虑变压器的绕组类型，以及是否符合实际应用的要求。
4. 选型时需要考虑变压器的冷却方式，以及是否能够满足实际使用条件下的散热要求。
5. 选型时需要考虑变压器的安装位置，以及是否需要采取一些特殊措施来避免电磁干扰等问题。
三、变压器的选型流程1. 确定电压等级：根据实际需求，确定变压器的电压等级，以便对变压器的其他参数进行确定。
2. 确定额定容量：根据实际负载需求，确定变压器的额定容量，以便对变压器的其他参数进行确定。
3. 确定绕组形式：根据具体的应用需求，确定变压器的绕组形式。
4. 确定冷却方式：根据实际使用条件，确定变压器的冷却方式。
5. 确定其他参数：根据实际需求，确定变压器的其他参数，如铁芯材料、空载损耗等。
四、结语在进行变压器选型时，需要考虑多方面的因素，以确保变压器能够正常运行。
希望本文能够为各位读者提供一些帮助。
变压器类型及选用
变压器是利用电磁感应原理，以相同频率在多个绕组之间实现变换沟通电压、变换沟通电流或变换阻抗的静止电气设备。
掌握变压器掌握变压器适用于频率为50Hz~60Hz，输入电压不超过沟通660V的电路中，常作为各类机电设备中一般电器的掌握电源、局部照明及指示灯的电源。
其电气图形符号与文字符号见图。
双绕组变压器电气图形及文字符号三相变压器
电气掌握线路中常用三相绕组共用一个铁芯的三相芯式变压器。
各相的高压绕组首端和末端分别用U1、V1、W1和U2、V2、W2表示，而各相低压绕组的首端和末端分别用u1、v1、w1和u2、v2、w2表示。
高压绕组可采纳星形或三角形连接，而低压绕组则采纳星形连接，各自的电气图形和文字符号见图。
三相变压器电气图形与文字符号
a)星-星接线b)三角-星接线变压器选用变压器选用主要依据变压器的额定值。
依据接至一次侧绕组上的电源电压选定一次侧的额定电压U1，再选择二次侧的额定电压U2、U3等。
带负载时变压器二次侧电压最大可能有5%的压降，因此选择的输出额定电压应略高于负载额定电压。
二次侧各绕组的额定电流（I2、I3等）应不小于额定负载电流，二次侧的额定容量P2则由总容量确定。
变压器的选择与使用变压器是一种用来改变交流电压的电器设备。
它在电力系统中扮演着至关重要的角色，常用于通过变压器将电力输送到不同的地区和用途。
在选择和使用变压器时，需要考虑多个因素，包括功率需求、电压等级、绝缘等级、可靠性、成本等。
以下将详细介绍变压器的选择与使用的相关内容。
首先，选择变压器的关键是确定所需的功率。
对于低功率应用，可以选择小型的家用变压器；对于高功率应用，通常需要选择大型的电力变压器。
功率的大小直接影响到变压器的尺寸、重量和成本。
其次，需要根据变压器的使用环境和要求来确定电压等级。
电压等级通常有几个标准，如110V、220V、380V等。
在选择电压等级时，需要考虑到所在地的电力系统标准和设备的电压要求。
接下来，绝缘等级是选择变压器时必须要考虑的因素之一、绝缘等级决定了变压器的安全性和寿命。
高绝缘等级的变压器可以提供更好的安全性和稳定性，但也会增加成本。
此外，可靠性也是选择变压器的重要因素。
根据使用环境和需求的不同，可以选择具有不同可靠性等级的变压器，以确保设备的正常运行。
最后，成本是选择变压器时需要考虑的一个重要因素。
在选择变压器时，需要权衡其价格、质量和性能。
通常情况下，较大功率和较高可靠性的变压器成本较高。
在使用变压器时，需要注意以下几点：首先，在安装和运行变压器之前，需要确保其输入和输出电源的连接正确，以避免电压不匹配和电源泄漏。
其次，需要经常检查变压器的工作温度和负载情况，以确保其正常运行。
如果变压器工作温度过高或负载过大，可能会导致变压器损坏或电路故障。
接下来，需要定期进行变压器维护和检修，清洁变压器表面、检查绝缘性能、紧固螺栓等，以延长变压器的使用寿命。
此外，要注意变压器的安全使用。
避免过载使用及频繁启停变压器，以防止设备损坏和事故发生。
总之，正确选择和使用变压器是确保电力系统正常运行的关键。
在选择变压器时，需要考虑功率需求、电压等级、绝缘等级、可靠性和成本等因素；在使用变压器时，需要注意安装、温度、负载、维护和安全等方面的问题。
技术⼤⽜教你电感如何选型器件选型是硬件⼯程师的基本⼯作，本⽂主要从电感的⼯艺和应⽤出发，介绍电感如何选型。
⼀、电感的基本原理电感，和电容、电阻⼀起，是电⼦学三⼤基本⽆源器件；电感的功能就是以磁场能的形式储存电能量。
以圆柱型线圈为例，简单介绍下电感的基本原理如上图所⽰，当恒定电流流过线圈时，根据右⼿螺旋定则，会形成⼀个图⽰⽅向的静磁场。
⽽电感中流过交变电流，产⽣的磁场就是交变磁场，变化的磁场产⽣电场，线圈上就有感应电动势，产⽣感应电流：电流变⼤时，磁场变强，磁场变化的⽅向与原磁场⽅向相同，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相反，电感电流减⼩；电流变⼩时，磁场变弱，磁场变化的⽅向与原磁场⽅向相反，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相同，电感电流变⼤。
以上就是楞次定律，最终效果就是电感会阻碍流过的电流产⽣变化，就是电感对交变电流呈⾼阻抗。
同样的电感，电流变化率越⾼，产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼；如果同样的电流变化率，不同的电感，如果产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼。
所以，电感的阻抗于两个因素有关：⼀是频率；⼆是电感的固有属性，也就电感的值，也称为电感。
根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的⼤⼩与线圈的⼤⼩及内芯的材料有关。
实际电感的特性不仅仅有电感的作⽤，还有其他因素，如：· 绕制线圈的导线不是理想导体，存在⼀定的电阻；· 电感的磁芯存在⼀定的热损耗；· 电感内部的导体之间存在着分布电容。
因此，需要⽤⼀个较为复杂的模型来表⽰实际电感，常⽤的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。
根据等效模型，可以定义实际电感的两个重要参数。
⾃谐振频率(Self-Resonance Frequency)由于Cp的存在，与L⼀起构成了⼀个谐振电路，其谐振频率便是电感的⾃谐振频率。
在⾃谐振频率前，电感的阻抗随着频率增加⽽变⼤；在⾃谐振频率后，电感的阻抗随着频率增加⽽变⼩，就呈现容性。
电力电子技术中的电感器选型准则电力电子技术中的电感器在各种应用中发挥着重要作用，如逆变器、变频器、稳压器等。
电感器的选型对电路性能和稳定性至关重要。
本文将从电感器的基本原理、选型参数和选型准则等方面进行论述，以帮助读者理解电感器的选型过程。
1. 电感器的基本原理电感器是一种用来储存电能的被动元件，它主要由线圈和磁芯组成。
当电流通过线圈时，会在线圈中产生磁场，进而储存了一定的电能。
电感器的基本原理是根据电路中的电流和磁场之间的相互关系来工作的。
2. 电感器的选型参数在进行电感器的选型时，需要考虑以下几个主要参数：2.1 电感值电感值是电感器的一个重要参数，它表示了电感器的电感量大小。
在选型过程中，需要根据电路的需求决定所需的电感值范围。
2.2 额定电流额定电流是指电感器能够承受的最大电流值，在选型时需要根据电路中的最大电流确定电感器的额定电流。
2.3 电感器尺寸电感器的尺寸也是选型时需要考虑的因素之一。
通常情况下，电感器的尺寸越小，对于电路板的空间占用就越小。
2.4 电感器的频率特性电感器的频率特性也是选型过程中需要关注的参数。
不同类型的电感器对频率的响应不同，需要根据电路的频率范围选择合适的电感器。
3. 电感器的选型准则在进行电感器的选型时，可以按照以下几个准则进行选择：3.1 电感器的电感值应满足电路的要求。
在根据电路需求确定电感值范围后，选择电感器时应确保其电感值在这个范围内。
3.2 电感器的额定电流应大于电路中的最大电流。
选型时应注意电感器的额定电流是否能够承受电路中的最大电流，以保证电感器的正常工作。
3.3 考虑电感器的尺寸与电路板空间的匹配。
根据电路板的空间限制，选择合适尺寸的电感器，以确保电路板的整体布局紧凑。
3.4 考虑电感器的频率特性与电路频率的匹配。
根据电路的频率范围，选择具有合适频率特性的电感器，以确保电感器在电路中能够正常工作。
4. 总结电感器在电力电子技术中起着重要作用，选型准则的合理应用可以确保电路的性能和稳定性。

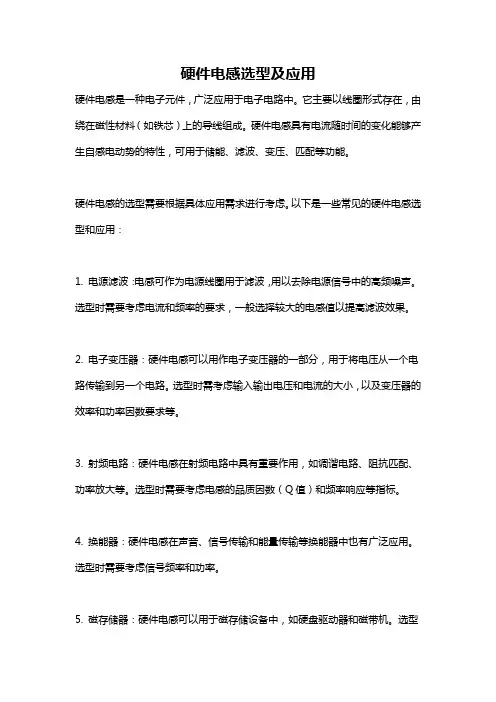

硬件电感选型及应用硬件电感是一种电子元件，广泛应用于电子电路中。
它主要以线圈形式存在，由绕在磁性材料（如铁芯）上的导线组成。
硬件电感具有电流随时间的变化能够产生自感电动势的特性，可用于储能、滤波、变压、匹配等功能。
硬件电感的选型需要根据具体应用需求进行考虑。
以下是一些常见的硬件电感选型和应用：1. 电源滤波：电感可作为电源线圈用于滤波，用以去除电源信号中的高频噪声。
选型时需要考虑电流和频率的要求，一般选择较大的电感值以提高滤波效果。
2. 电子变压器：硬件电感可以用作电子变压器的一部分，用于将电压从一个电路传输到另一个电路。
选型时需考虑输入输出电压和电流的大小，以及变压器的效率和功率因数要求等。
3. 射频电路：硬件电感在射频电路中具有重要作用，如调谐电路、阻抗匹配、功率放大等。
选型时需要考虑电感的品质因数（Q值）和频率响应等指标。
4. 换能器：硬件电感在声音、信号传输和能量传输等换能器中也有广泛应用。
选型时需要考虑信号频率和功率。
5. 磁存储器：硬件电感可以用于磁存储设备中，如硬盘驱动器和磁带机。
选型时需考虑储存容量和读写速度等需求。
此外，硬件电感还可用于电力电子设备、汽车电子、通信设备、医疗设备等领域，用于滤波、降噪、能量传输、传感器等。
在选型硬件电感时，需要考虑一些关键参数，如电感值、电流容量、功率损耗、频率特性、品质因数、温度特性等。
通过综合考虑这些因素，可以选择适合具体应用的硬件电感。
总结起来，硬件电感是一种重要的电子元件，广泛应用于各类电子电路中。
在选型时需要根据具体应用要求考虑多个因素，以满足设计需求。
随着技术的不断发展，硬件电感的性能和应用也将不断提升和拓展。

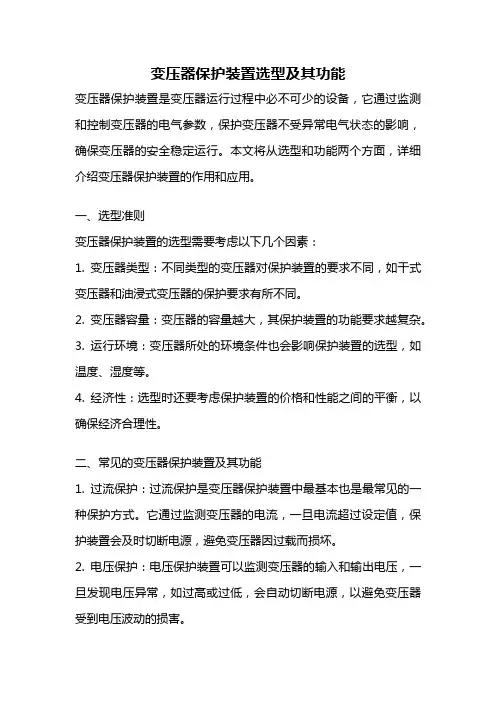

变压器保护装置选型及其功能变压器保护装置是变压器运行过程中必不可少的设备，它通过监测和控制变压器的电气参数，保护变压器不受异常电气状态的影响，确保变压器的安全稳定运行。
本文将从选型和功能两个方面，详细介绍变压器保护装置的作用和应用。
一、选型准则变压器保护装置的选型需要考虑以下几个因素：1. 变压器类型：不同类型的变压器对保护装置的要求不同，如干式变压器和油浸式变压器的保护要求有所不同。
2. 变压器容量：变压器的容量越大，其保护装置的功能要求越复杂。
3. 运行环境：变压器所处的环境条件也会影响保护装置的选型，如温度、湿度等。
4. 经济性：选型时还要考虑保护装置的价格和性能之间的平衡，以确保经济合理性。
二、常见的变压器保护装置及其功能1. 过流保护：过流保护是变压器保护装置中最基本也是最常见的一种保护方式。
它通过监测变压器的电流，一旦电流超过设定值，保护装置会及时切断电源，避免变压器因过载而损坏。
2. 电压保护：电压保护装置可以监测变压器的输入和输出电压，一旦发现电压异常，如过高或过低，会自动切断电源，以避免变压器受到电压波动的损害。
3. 温度保护：温度是影响变压器运行的重要因素，过高的温度会导致变压器绝缘老化甚至烧毁。
温度保护装置可以通过温度传感器监测变压器的温度，一旦温度超过设定值，会及时切断电源或发出警报，以防止变压器损坏。
4. 短路保护：短路是变压器运行过程中常见的故障，它会导致电流突然增大，从而对变压器造成损坏。
短路保护装置可以通过电流传感器监测电流的变化，一旦检测到短路，会迅速切断电源，保护变压器的安全运行。
5. 漏电保护：漏电是变压器运行过程中的另一种常见故障，它会导致电流异常，对人身安全和设备安全构成威胁。
漏电保护装置可以通过漏电传感器监测电流的变化，一旦检测到漏电，会立即切断电源，以保护人身和设备安全。
6. 频率保护：变压器的运行频率是稳定运行的重要指标，频率异常会导致变压器输出电压不稳定，影响供电质量。
电感选型电感选型日本TDK品牌电感：1、SLF系列等功率电感，绕线贴片型产品；型号如：SLF7032T-220MR96-PF2、NLV系列信号用电感，绕线贴片型产品，规格1008，1210等；型号如：NLV32T-100J-PF3、MLF系列积层电感，0805，0603规格。
型号如：MLF1608A100KT4、MLK系列积层电感，应用于高频环境之0402、0201规格。
型号如：MLK1005S3N9S5、平衡、非平衡变压器,型号如：HHM1517,HHM1520。
6、贴片磁珠。
型号如：MMZ1608S121ATDK共模电感TDK电感器分积层结构和线圈结构两种表1 电感元件的主要参数国半专家谈如何为便携式系统选择电感元件设计人员在考虑无源器件时，他们想到的是电感电容的生产容限，一般为± 20% 或±10%。
这在理论上是对的，但在实际应用中却不然。
本文介绍电容电感易受影响的一些参数以及系统设计人员必须了解的知识，并讨论如何为最小但最高效的便携式电源系统解决方案选择外部元件。
选择电感为便携式电源应用选择电感，需要考虑的最重要的三点是：尺寸大小、尺寸大小，第三还是尺寸大小。
移动电话的电路板面积十分紧俏珍贵，随着MP3 播放器、电视和视频等各种功能被增加到电话中时，尤其如此。
功能增加也将增加电池的电流消耗量。
因此，以前一直由线性调节器供电或直接连接到电池上的模块需要效率更高的解决方案。
实现更高效率解决方案的第一步是采用磁性降压转换器。
正如其名称所暗示的，这时需要一个电感。
电感的主要规格除尺寸大小外，还有开关频率下的电感值、线圈的直流阻抗(DCR)、额定饱和电流、额定rms电流、交流阻抗(ESR)以及Q因子。
根据应用的不同，电感类型的选择――屏蔽式或非屏蔽式――也是很重要的。
类似于电容中的直流偏置，厂商A的2.2μH电感可能与厂商B的完全不同。
在相关温度范围内电感值与直流电流的关系是一条非常重要的曲线，必需向厂商索取。
