旋进旋涡流量计的工作原理、结构及特点1、工作原理旋进旋涡流量计中流量传感器的流通剖面类似文丘利管的型线，在入口侧安放一组螺旋型导流叶片。

当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流；当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。

该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。

信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。

流量计由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输出信号接口，输出各种信号。

当被计量介质沿着流动的流体进入流量传感器入口时，螺旋形叶片强迫流体进入旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速。

当旋涡流进入扩散段后，因回流作用强迫进行旋进式二次旋转，此时旋涡流的旋转频率与介质流速成正比，并为线性。

两个压电传感器检测的微弱电荷信号，同时经前置放大器放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，积算仪中的处理电路对两路的脉冲信号进行比较与判别，剔除干扰信号，而对正常的流量信号进行计数处理。

旋进旋涡流量计其工作原理如图1 所示。

2、组成结构旋进旋涡流量计由壳体、旋涡发生体、除旋整流器、旋涡检测组件、压力接口、信号输出接口、温度接口等组成（图2）。

3、特点（1）测量流量范围较宽，可有效工作在孔板流量计无法准确计量的小流量区域。

（2）在工艺安装中，较孔板流量计可大大缩短仪表上、下游直管段。

（3）流量信号既可就地显示，也可按需远传。

（4）体积小、重量轻，便于离线标定。

（5）无可动部件，对于一般的测量不存在仪表的机械磨损。

（6）实现机电一体化，日常的计量不需要人工值守。

ABB流量计产品介绍ABB（ASEA Brown Boveri）是一家全球领先的工业自动化和电力技术公司，致力于开发和制造各种先进的流量计产品，以满足不同行业的流量测量需求。

ABB流量计产品的特点包括高精度、可靠性、可定制化、易于安装和操作，广泛应用于石油和化工、造纸、食品和饮料、制药、电力等多个行业。

一、ABB流量计产品分类1. 电磁流量计（Electromagnetic Flowmeter）：电磁流量计采用电磁感应原理，通过测量介质中电磁感应产生的电动势来计算流量。

ABB的电磁流量计具有可调节的精度、稳定性强、对介质的要求较低等优点。

同时，该产品还提供了多种型号和规格，以满足不同流量范围和管径的应用需求。

2. 涡街流量计（Vortex Flowmeter）：涡街流量计采用涡街脉动信号与流体的速度成正比的原理测量流量。

ABB的涡街流量计具有高精度、广泛的应用范围、可靠性强等特点。

该产品适用于液体和气体的流量测量，并且可以在恶劣的工作环境下稳定工作。

3. 超声波流量计（Ultrasonic Flowmeter）：超声波流量计是利用超声波在流体中传播速度的差异来进行流量测量的一种设备。

ABB的超声波流量计具有非接触式测量、无压力损失、测量准确度高等优点。

该产品可适用于各种粘度、温度和压力的流体测量。

4. 旋翼流量计（Rotameter）：旋翼流量计是利用浮子在管道中的位置变化与流体流速成正比的原理来测量流量的一种设备。

ABB的旋翼流量计结构简单，操作方便，可适用于液体和气体的测量，并且适用于小流量和高温的特殊情况。

5. 直管式流量计（Orifice Flowmeter）：直管式流量计是通过孔板、锥形孔板或环形孔板等装置，在管道内形成局部的压降，从而计算出流体流量的一种测量设备。

ABB的直管式流量计具有结构简单、精度高、使用方便等特点。

该产品适用于高温、高压和腐蚀性介质的流量测量。

二、ABB流量计产品特点1.高精度：ABB流量计产品采用先进的测量技术和精密的传感器，能够实现高精度的流量测量，并保证测量结果的可靠性和准确性。

旋进旋涡流量计内容一、设备概述二、结构及工作原理三、设备使用优缺点四、设备维护重点注意事项五、常见故障及处理措施旋进漩涡流量计（The vortex precession flowmeter ）主要用于油田现场天然气的计量。

旋进漩涡流量计可以显示：气体的瞬时流量，累计流量，温度等信息。

一、设备概述场站现场旋进旋涡流量计旋进旋涡流量计结构旋进旋涡气体流量计由传感器、转换器组成。

如图所示，传感器由旋涡发生器(起旋器)、文丘里管、消旋器、旋涡检出元件组成。

起旋器由不锈钢或其他能经受流体冲刷的材料制成，它有特定角度叶片和流线型轴组成，固定安装在收缩段，用于强制流体产生强烈旋涡流。

文丘里管用于旋涡的发展。

消旋器由直叶片组成辐射状流动整流器，安装在扩散段后部。

用于流体的整直，减小对下游设备影响。

旋涡检出元件用热敏元件、应变片、膜片电容等元件检测旋涡振动频率。

工作原理：当沿着轴向的流体进入流量计传感器入口时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘里管中旋进，达到收缩段时突然节流后，使漩涡流加速，当通过扩散段后，因回流作用强迫进行旋进式二次旋转，此时，漩涡流的旋转频率与介质流速成正比，并为线性。

由压电传感器检测到的微弱电荷信号同时经前置放大器放大、滤波、整形后变成两路频率与两速成正比的脉冲信号，积算仪中的处理电路对两路的脉冲信号进行相位比较和判别，剥除干扰信号，而对正常的流量信号进行计数处理。

为了避免下游管件对测量的影响，出口前装有导流叶片，叶片平面与轴线平行，目的是将旋进旋涡梳理成平直流动。

三、设备使用优缺点优点：1.实现了机电一体化, 日常的计量不需要人工值守。

2.体积小、重量轻, 便于离线标定。

3.在工艺安装中, 仪表上、下油直管段较短。

4.流量测量范围较宽, 可在部分小流量区域进行有效工作。

5.流量信号既可就地显示, 也可按需远传。

缺点：1.对噪声或震动等干扰信号较为敏感。

涡街流量计工作原理
涡街流量计通过涡街发生器产生的涡街作用原理来测量流体的流量。

其工作原理如下：
1. 流体进入涡街流量计后，首先经过一个流体进口。

进口处通常设有一个圆锥形收缩管，用于引导流体进入流量计并形成一定的流速。

2. 流体进入流量计后，经过一个特殊设计的涡街发生器。

涡街发生器通常由一个金属材料制成的悬臂式挡板组成，在流体中产生周期性涡流。

3. 流过涡街发生器的流体会产生涡街效应，即流体会在挡板两侧交替产生旋涡。

4. 产生的旋涡将会在挡板后面形成一个交替出现的涡街，涡街的频率与流体的流速成正比。

5. 涡街后的流体继续通过一个涡街检测器，涡街检测器通常由一个传感器和一个电子设备组成。

6. 传感器通常采用霍尔元件或光电元件，用于检测涡街的旋涡频率。

7. 电子设备会根据传感器检测到的旋涡频率来计算流体的流速，然后根据管道的截面积计算出流体的流量。

8. 测量结果可以通过显示屏或输出接口展示，以便实时监测和记录流体的流量。

总的来说，涡街流量计通过检测涡街效应，并将涡街的频率转换成流体的流速，进而计算出流体的流量。

这种测量方法具有结构简单、精度高、可靠性好等优点，并广泛应用于工业流体流量测量领域。

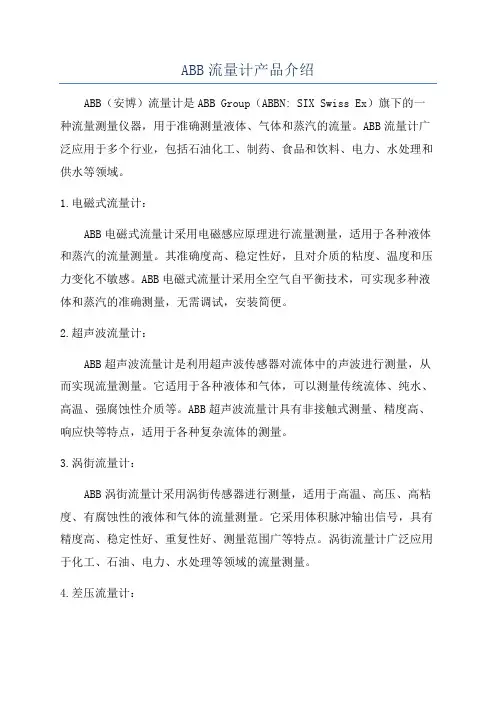

ABB流量计产品介绍ABB（安博）流量计是ABB Group（ABBN: SIX Swiss Ex）旗下的一种流量测量仪器，用于准确测量液体、气体和蒸汽的流量。

ABB流量计广泛应用于多个行业，包括石油化工、制药、食品和饮料、电力、水处理和供水等领域。

1.电磁式流量计：ABB电磁式流量计采用电磁感应原理进行流量测量，适用于各种液体和蒸汽的流量测量。

其准确度高、稳定性好，且对介质的粘度、温度和压力变化不敏感。

ABB电磁式流量计采用全空气自平衡技术，可实现多种液体和蒸汽的准确测量，无需调试，安装简便。

2.超声波流量计：ABB超声波流量计是利用超声波传感器对流体中的声波进行测量，从而实现流量测量。

它适用于各种液体和气体，可以测量传统流体、纯水、高温、强腐蚀性介质等。

ABB超声波流量计具有非接触式测量、精度高、响应快等特点，适用于各种复杂流体的测量。

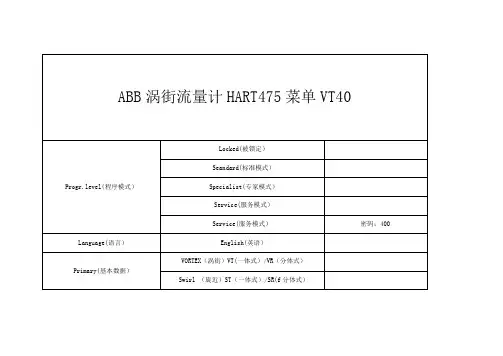

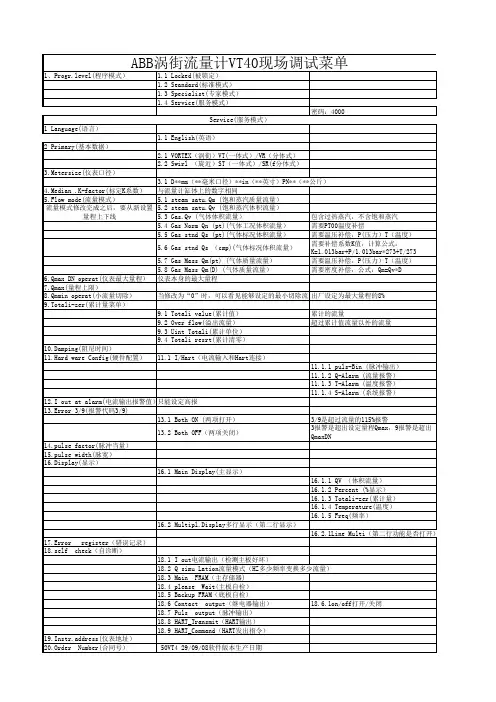

3.涡街流量计：ABB涡街流量计采用涡街传感器进行测量，适用于高温、高压、高粘度、有腐蚀性的液体和气体的流量测量。

它采用体积脉冲输出信号，具有精度高、稳定性好、重复性好、测量范围广等特点。

涡街流量计广泛应用于化工、石油、电力、水处理等领域的流量测量。

4.差压流量计：ABB差压流量计通过测量流体通过孔板、喷嘴或管线缩径等装置时的压力差，从而实现流量测量。

ABB差压流量计具有结构简单、可靠性高、精度高的特点，适用于石油、化工、冶金、电力等领域的流量测量。

ABB流量计具有广泛的应用领域和多种型号的选择，可以满足不同行业的需求。

ABB流量计采用先进的测量技术，具有高精度、稳定性好、长寿命等特点，可帮助客户实现流程控制和运维管理的自动化。

同时，ABB 流量计还拥有用户友好的操作界面和远程监控功能，方便用户进行设备管理和故障排查。

总之，ABB流量计是一种具有高精度、稳定性好和可靠性高的流量测量仪器。

不同型号的ABB流量计可以满足不同行业和应用的需求，广泛应用于石油化工、制药、食品和饮料、电力、水处理和供水等领域。

杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-YWJLUGBB -LCCN 5第5版涡街流量计使用说明书前言●感谢您购买本公司产品，本手册详细地介绍了本产品的安装、接线及操作说明等。

为了确保正确使用本产品，请在使用之前先阅读本手册。

注意●因本产品的性能和功能不断改进，本手册内容如有更改，恕不另行通知。

●本公司力求本手册的正确、全面。

如有错误、遗漏，请和本公司联系。

●本产品禁止使用在防爆场合。

版本U-YWJLUGBB-LCCN5第五版2020年5月III安全注意事项为了安全使用本产品，操作时请务必遵守此处描述的安全注意事项。

关于本手册●请将本手册交于操作者阅读。

●在操作之前，请熟读本手册，并对产品有深入了解。

●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。

本产品保护、安全及改造相关注意事项●为了确保安全使用本仪表以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。

如果违反操作规程，则有可能会损坏本仪表所提供的保护功能。

对由以上情况产生的质量，性能，功能和产品的安全问题，我公司不承担任何责任。

●为本仪表及其控制系统安装防雷装置，或为本仪表及其控制系统设计安装单独的安全保护电路时，需要借助其他的设备来实现。

●如果需要更换产品的零部件，请使用本公司指定的型号规格。

●本产品不适用于直接关系到人身安全的系统。

如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。

如果应用，用户有责任使用额外的设备或系统确保人身安全。

●请勿改造本产品。

在本手册中使用以下几种安全标志：III危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。

警示标志，提醒您对产品有关的重要信息或本手册的特别部分格外注意。

●在接通本仪表的电源之前，请先确认仪表的电源电压是否与●供给电源电压一致。

涡街流量计原理及应用涡街流量计的原理是基于涡旋的振动。

当流体通过涡街流量计的测量管时，会激发涡旋，这些涡旋会以固定的频率脱离流体。

流体通过管道时，产生的压力差会使涡街流量计的测量管不停地振动，并在流量计的传感器上产生信号。

则通过计算所测得的涡旋的频率，就可以间接测量流体的流量。

在涡旋流量计中，测量管通常是安装在管道中的一个躯体，同时测量管的上下游分别有个压力与温度的记录件。

在测量管道的一侧安装着一个感应线圈，它会产生一个交流磁场。

在涡旋通过测量管时，会造成磁场的扰动，这些扰动随着涡旋的频率而变化。

感应线圈会感应到这些扰动，并转换成电信号。

电信号经过放大和处理后，可以转换成标准的电流或电压信号，用于计算流量。

涡街流量计具有广泛的应用。

它在石油、化工、制药、食品饮料等行业中都有着重要的应用。

涡街流量计可以测量气体、液体和蒸汽的流量。

并且，涡街流量计可以在高温、高压和腐蚀性环境下工作，具有很高的稳定性和准确性。

1.高精度：涡街流量计具有非常高的测量精度，可以达到±0.5%-±1.0%的精度范围。

2.宽测量范围：涡街流量计可以测量的流量范围广，可以在非常低的流量和非常高的流量下工作。

3.易于安装和维护：涡街流量计的结构简单，安装方便，也很容易维护。

4.高可靠性：涡街流量计的传感器采用非接触式设计，不受流体污染和腐蚀的影响，具有良好的可靠性。

涡街流量计在流量测量中有很多应用。

它常常用于石油化工设备、发电厂和暖通设备中，用于测量液体、气体和蒸汽的流量。

涡街流量计广泛应用于石油化工行业的流程控制和过程监测中，可以实现对流体流量的准确测量和控制。

在石油管道中，涡街流量计可以实时监测和控制流体的流量，并提供数据用于管道运输的管理和调度。

同时，在供水和供热系统中，涡街流量计也可以用于测量和控制液体的流量，保证供水和供热系统的正常运行。

总之，涡街流量计通过测量涡旋的频率来间接测量流体的流量，具有测量精度高、测量范围广、易于安装和维护的优点，广泛应用于石油化工、制药、食品饮料等行业中，是一种非常重要的流量测量仪器。

ABB电磁流量计--调校规程ABB电磁流量计----调校规程ABB电磁流量计------调校规程厂家:德国ABB公司经销商:河北承德科海( 东胜 )公司型号:COPA-XE1-MAzzjfjG-XE一、表头外形外部EPROMM表头磁感应器DATA键 C/CE键STEP键ENTER键【表头说明:】1、 ABB电磁流量计有三个功能键:DATA键;STEP键;C/CE键;其中DATA键与STEP键同时按下，为ENTER键。
