《旋进漩涡流量计》PPT课件

旋进旋涡流量计旋进旋涡流量计（Swirl flowmeter）是一种新型的流量计，通过测量流体旋进流动时的涡旋频率来计算流体的流量。

它采用了旋进旋涡效应，使流体在流动过程中形成一个旋转的涡旋，通过测量涡旋的频率和流体的动力学参数，可以准确计算出流体的流量。

旋进旋涡流量计是基于计量主体上流体受到限制而形成的旋涡频率与流体流量之间的关系来进行测量的。

当流体通过流量计时，受到流速平衡约束的流体会在计量主体中形成旋涡，旋涡的频率与流体的流量呈现正相关关系。

通过测量旋涡的频率，再结合一些流体的动力学参数，可以准确计算出流体的流量。

旋进旋涡流量计的优点是可以实现非接触、不易堵塞和可靠性高。

由于其采用的原理比较简单，所以在实际应用中具有一定的优势。

旋进旋涡流量计是一种新颖的流量计，它能够对各种流体进行准确的流量测量。

它具有体积小、重量轻、精度高和使用寿命长等优点。

旋进旋涡流量计主要适用于液体和气体介质的流量测量，可以广泛应用于石油、化工、食品、制药、能源和环保等领域。

旋进旋涡流量计对流体的粘度、密度和温度的变化都有较好的补偿能力，能够在不同工况下实现准确的流量测量。

旋进旋涡流量计的检测原理是基于一些特定的材料，当液体或气体通过流量计时，会在计量主体中形成一个旋涡，而这个旋涡的频率与流体的流量呈线性关系。

通过测量旋涡的频率，就可以计算出流体的流量。

对于液体的流量计，一般采用压力传感器和涡轮传感器来进行测量，而对于气体的流量计，则通常采用压力传感器和温度传感器来进行测量。

旋进旋涡流量计的主要特点是可以实现液体和气体的流量测量，适用于不同的工况和介质，具有较高的测量精度和可靠性。

它具有结构简单、体积小、重量轻、使用寿命长、不易堵塞、可靠性高等优点，在工业领域中有广泛的应用。

旋进旋涡流量计是一种新兴的流量计，随着技术的不断发展，其在流量测量领域的应用前景将会更加广阔。

旋进旋涡流量计内容一、设备概述二、结构及工作原理三、设备使用优缺点四、设备维护重点注意事项五、常见故障及处理措施旋进漩涡流量计（The vortex precession flowmeter ）主要用于油田现场天然气的计量。

旋进漩涡流量计可以显示：气体的瞬时流量，累计流量，温度等信息。

一、设备概述场站现场旋进旋涡流量计旋进旋涡流量计结构旋进旋涡气体流量计由传感器、转换器组成。

如图所示，传感器由旋涡发生器(起旋器)、文丘里管、消旋器、旋涡检出元件组成。

起旋器由不锈钢或其他能经受流体冲刷的材料制成，它有特定角度叶片和流线型轴组成，固定安装在收缩段，用于强制流体产生强烈旋涡流。

文丘里管用于旋涡的发展。

消旋器由直叶片组成辐射状流动整流器，安装在扩散段后部。

用于流体的整直，减小对下游设备影响。

旋涡检出元件用热敏元件、应变片、膜片电容等元件检测旋涡振动频率。

工作原理：当沿着轴向的流体进入流量计传感器入口时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘里管中旋进，达到收缩段时突然节流后，使漩涡流加速，当通过扩散段后，因回流作用强迫进行旋进式二次旋转，此时，漩涡流的旋转频率与介质流速成正比，并为线性。

由压电传感器检测到的微弱电荷信号同时经前置放大器放大、滤波、整形后变成两路频率与两速成正比的脉冲信号，积算仪中的处理电路对两路的脉冲信号进行相位比较和判别，剥除干扰信号，而对正常的流量信号进行计数处理。

为了避免下游管件对测量的影响，出口前装有导流叶片，叶片平面与轴线平行，目的是将旋进旋涡梳理成平直流动。

三、设备使用优缺点优点：1.实现了机电一体化, 日常的计量不需要人工值守。

2.体积小、重量轻, 便于离线标定。

3.在工艺安装中, 仪表上、下油直管段较短。

4.流量测量范围较宽, 可在部分小流量区域进行有效工作。

5.流量信号既可就地显示, 也可按需远传。

缺点：1.对噪声或震动等干扰信号较为敏感。

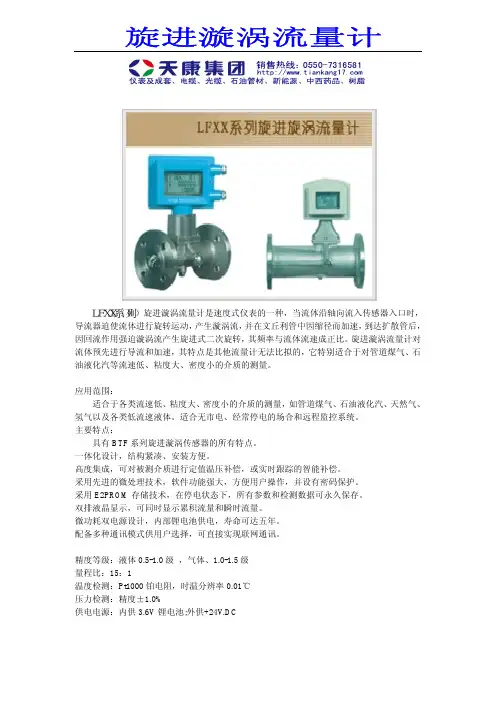

旋进漩涡流量计Ⅰ（Ⅱ）旋进漩涡流量计是速度式仪表的一种，当流体沿轴向流入传感器入口时，导流器迫使流体进行旋转运动，产生漩涡流，并在文丘利管中因缩径而加速，到达扩散管后，因回流作用强迫漩涡流产生旋进式二次旋转，其频率与流体流速成正比。

旋进漩涡流量计对流体预先进行导流和加速，其特点是其他流量计无法比拟的，它特别适合于对管道煤气、石油液化汽等流速低、粘度大、密度小的介质的测量。

应用范围：适合于各类流速低、粘度大、密度小的介质的测量，如管道煤气、石油液化汽、天然气、氢气以及各类低流速液体。

适合无市电、经常停电的场合和远程监控系统。

主要特点：具有BTF 系列旋进漩涡传感器的所有特点。

一体化设计，结构紧凑、安装方便。

高度集成，可对被测介质进行定值温压补偿，或实时跟踪的智能补偿。

采用先进的微处理技术，软件功能强大，方便用户操作，并设有密码保护。

采用E2PROM 存储技术，在停电状态下，所有参数和检测数据可永久保存。

双排液晶显示，可同时显示累积流量和瞬时流量。

微功耗双电源设计，内部锂电池供电，寿命可达五年。

配备多种通讯模式供用户选择，可直接实现联网通讯。

精度等级：液体0.5-1.0级 ，气体、1.0-1.5级量程比：15：1温度检测：Pt1000铂电阻，时温分辨率0.01℃压力检测：精度±1.0%供电电源：内供3.6V 锂电池;外供+24V .DCＬＦＸＸ系列数据输出：工况脉冲信号（三线制）4～20mA标准电流信号（二线制）RS-485通讯接口MEDOM通讯接口防爆等级：dⅡBT2-T4进入流量计的流体通过旋涡发生器产生的旋涡流，旋涡流在文丘利管中旋进，达到收缩段突然节流使旋涡流加速。

在旋涡流发生进动的区域放置压电传感器以检测涡流的进动频率，此频率信号经前置放大器进行放大整形，转换成频率与流量成正比的脉冲信号，最后通过智能流量积算仪中的CPU运算处理，转换为流量的累积值和瞬时值进行显示。

此脉冲信号还可远处给用户计算机等二次仪表进行运算和显示。

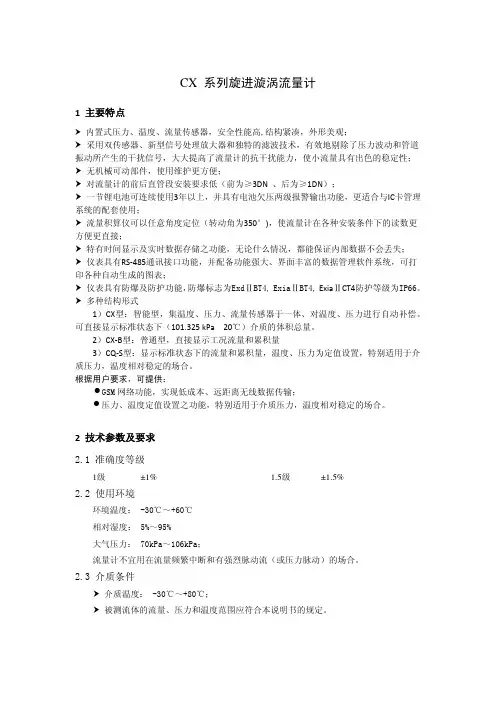

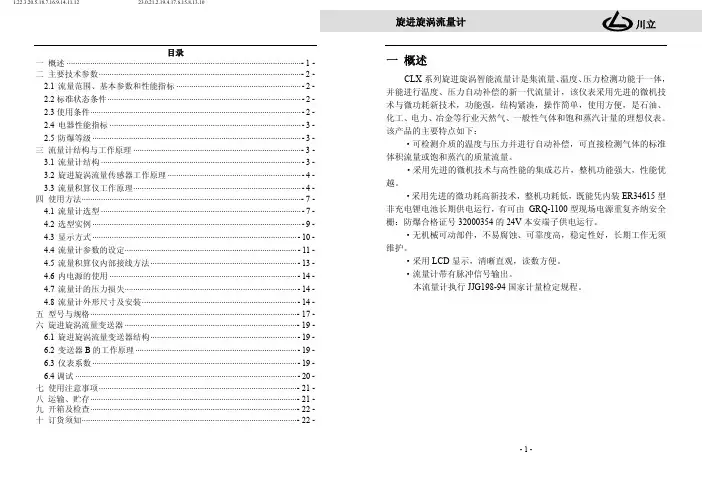

CX 系列旋进漩涡流量计1 主要特点⑥内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观；⑥采用双传感器、新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性；⑥无机械可动部件，使用维护更方便；⑥对流量计的前后直管段安装要求低（前为≥3DN 、后为≥1DN）；⑥一节锂电池可连续使用3年以上，并具有电池欠压两级报警输出功能，更适合与IC卡管理系统的配套使用；⑥流量积算仪可以任意角度定位（转动角为350°)，使流量计在各种安装条件下的读数更方便更直接；⑥特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失；⑥仪表具有RS-485通讯接口功能，并配备功能强大、界面丰富的数据管理软件系统，可打印各种自动生成的图表；⑥仪表具有防爆及防护功能，防爆标志为ExdⅡBT4, ExiaⅡBT4, ExiaⅡCT4防护等级为IP66。

⑥ 多种结构形式1）CX型：智能型，集温度、压力、流量传感器于一体、对温度、压力进行自动补偿。

可直接显示标准状态下（101.325 kPa 20℃）介质的体积总量。

2）CX-B型：普通型，直接显示工况流量和累积量3）CQ-S型：显示标准状态下的流量和累积量，温度、压力为定值设置，特别适用于介质压力，温度相对稳定的场合。

根据用户要求，可提供：•GSM网络功能，实现低成本、远距离无线数据传输；•压力、温度定值设置之功能，特别适用于介质压力，温度相对稳定的场合。

2 技术参数及要求2.1 准确度等级1级±1% 1.5级±1.5%2.2 使用环境环境温度： -30℃～+60℃相对湿度： 5%～95%大气压力： 70kPa～106kPa；流量计不宜用在流量频繁中断和有强烈脉动流（或压力脉动）的场合。

2.3 介质条件⑥ 介质温度： -30℃～+80℃；⑥ 被测流体的流量、压力和温度范围应符合本说明书的规定。

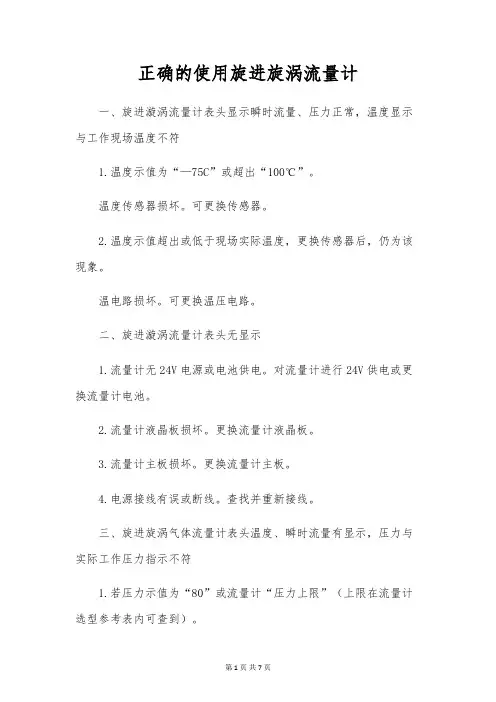

正确的使用旋进旋涡流量计一、旋进漩涡流量计表头显示瞬时流量、压力正常，温度显示与工作现场温度不符1.温度示值为“—75C”或超出“100℃”。

温度传感器损坏。

可更换传感器。

2.温度示值超出或低于现场实际温度，更换传感器后，仍为该现象。

温电路损坏。

可更换温压电路。

二、旋进漩涡流量计表头无显示1.流量计无24V电源或电池供电。

对流量计进行24V供电或更换流量计电池。

2.流量计液晶板损坏。

更换流量计液晶板。

3.流量计主板损坏。

更换流量计主板。

4.电源接线有误或断线。

查找并重新接线。

三、旋进旋涡气体流量计表头温度、瞬时流量有显示，压力与实际工作压力指示不符1.若压力示值为“80”或流量计“压力上限”（上限在流量计选型参考表内可查到）。

一是外接一新压力传感器，看表头是否显示本地大气压，若显示本地大气压，则原传感器损坏。

可更换压力传感器。

二是外接一半新压力传感器，若表头显示仍为“80”，则证明流量计主板坏。

可更换流量计主板。

2.压力示值基本为肯定值（现场工作压力变更较大，流量计表头显示压力无变更或变更较小）。

一是压力传感器取压孔堵塞。

可清理取压孔。

二是压力传感器线性校准曲线变坏。

可更换或重新标定压力传感器。

四、旋进漩涡流量计表头显示温度、压力正常，无瞬时流量显示1.流量计选型过大，选型过大会造成流量计无流量显示。

一是调低流量计下限截止频率（这样流量计可以使用，但会造成流量计精度降低）。

二是更换小规格流量计。

2.前置放大器无电流输入。

流量计无电源供电，进行流量计24V外部电源或电池供电。

3.前置放大器无频率输出。

可更换前置放大器。

4.主旋进漩涡流量计板损坏。

可更换流量计主板。

渭南和顺达流量计厂家生产的旋进旋涡流量计现在被广泛应用于石油、化工、电力、冶金、城市供气等职业各种气体流量丈量的流量计，运用旋进旋涡流量计要遵奉并服从以下五点要求，这么才略确保丈量的性。

下面和顺达技术我介绍如何正确的使用旋进旋涡流量计。

1、选型旋进旋涡流量计广泛应用于天然气、煤气等职业，功用平稳，计量，装置便利，在现已确定要选用旋进漩涡流量计的情况下，紧接着即是对流量传感器标准及其配套元件的选择至关紧要。
