旋进旋涡流量计的结构与原理旋进旋涡流量计是一种常用的流量计，其原理是利用流体通过旋涡发生器（也称为旋转体）时所产生的旋涡频率与通过流体的体积流量成正比关系来测量流体流量的一种仪表。
以下是对旋进旋涡流量计的结构与工作原理进行详细介绍。
一、结构：1.管道：旋涡流量计通常由一个金属管道组成，用于导流流体，并且具有稳定的流动状态。
2.旋涡发生器：旋涡发生器是旋进旋涡流量计的核心部分。
它通常由一个穿过管道的金属条或棒构成，在金属条或棒上呈现出一系列的小孔。
当流体通过这些小孔时，会在金属条或棒的背面产生一系列的旋涡。
3.传感器：旋涡流量计通常配备一个磁性传感器，用于检测旋涡发生器旋转的频率。
传感器通常位于旋涡发生器的一侧，并通过一根电缆与显示仪表连接。
4.显示仪表：显示仪表用于将传感器检测到的旋涡频率转换为流体流量，并以数字或模拟形式显示出来。
显示仪表通常配备了各种计量单位和操作按钮，以满足不同场合的需要。
二、工作原理：1.测量旋涡发生器的旋转频率：当流体通过旋涡发生器时，会在金属条或棒的背面产生一系列的旋涡。
这些旋涡的频率与流体通过流量计的体积流量成正比关系。
旋转体上的小孔设计合理，可以使旋涡频率稳定且与流量成正比。
2.磁性传感器检测旋涡：磁性传感器通常安装在旋涡发生器的一侧，通过检测旋涡发生器旋转的磁场变化来检测旋涡的频率。
当旋转体旋转时，传感器会产生一系列脉冲信号，信号的频率与旋涡的频率呈正比关系。
3.测量流体流量：磁性传感器产生的脉冲信号被传输到显示仪表中进行处理。
显示仪表通过计算脉冲信号的频率，将其转换为流体流量，并在显示屏上以数字或模拟形式显示出来。
流量计通常根据不同场合的需要，提供多种计量单位供用户选择。
4.特性校正和温度补偿：旋进旋涡流量计通常具有特性校正和温度补偿功能。
特性校正用于修正旋涡频率与流动体积之间的非线性关系；温度补偿用于修正流体温度对测量精度的影响。
总结：旋进旋涡流量计由管道、旋涡发生器、传感器和显示仪表组成。
旋进旋涡流量计的特点1. 什么是旋进旋涡流量计？旋进旋涡流量计是一种常用的流量测量仪器，主要用于测量液体或气体的流量。
它的测量原理是利用旋涡发生器在流体中产生旋涡来测量流量，具有精度高、可靠性强等优点，被广泛应用于工业自动化控制系统中。
2. 旋进旋涡流量计的特点旋进旋涡流量计具有以下的特点：2.1 适用范围广旋进旋涡流量计适用于测量各种液体和气体的流量，可测量流量范围从几毫升/分钟到数百立方米/小时不等，因此在工业生产和实验室测试中得到了广泛的应用。
2.2 测量准确度高旋进旋涡流量计采用了旋涡发生器进行测量，其测量精度可以达到较高的水平，通常在±1%以内，比其他流量计的精度要高得多。
2.3 抗干扰能力强旋进旋涡流量计采用了混频技术和数字信号处理技术，使其具有较强的抗干扰能力。
在复杂的工业环境中，如液体中含有气泡、悬浮物等情况下，旋进旋涡流量计依然能保持良好的稳定性和精度。
2.4 使用寿命长旋进旋涡流量计采用了不锈钢、铜合金等耐腐蚀材料，使其不易受到腐蚀和损坏。
此外，其结构简单，零件少，可进行长期、连续的工作，使用寿命长。
2.5 非常适用于气体测量旋进旋涡流量计在气体测量中表现出非常出色的性能。
旋涡流量计本身不需要任何加热器或附加的毛细管装置，且不会被气体的压力或温度变化影响。
因此，它特别适用于在高温、高压条件下进行气体测量。
3. 总结旋进旋涡流量计作为一种先进的流量测量仪器，具有适用范围广、测量准确度高、抗干扰能力强、使用寿命长等特点，因此在工业、石化、制药、食品、化工等领域得到了广泛应用，同时也是科研实验室中不可或缺的重要设备之一。
旋进旋涡流量计的工作原理旋进旋涡流量计是一种利用旋进旋涡及计算机技术进行流量测量的便捷装置，它被广泛应用于工业领域，用于测量液体、气体或蒸汽的流量。
一、旋进旋涡流量计的原理1.基本原理旋进旋涡流量计利用体积流量与它所形成涡旋旋度间的动力学关系来测量流量。
当流体在管道内流动时，会形成一系列与圆柱形平行的螺旋状涡流，让管内的流体向着一个方向旋转，涡流流动可以产生一个以管道中心为轴的回转轮转动，即为旋进旋涡。
通过测量涡流所产生的旋度可以根据流量与旋度间的动力学等效关系来计算流量。
2.构造原理旋进旋涡流量计具备探头、信号处理模块和流量显示单元等主要部件，其中探头是旋进旋涡流量计的最关键部件，它的工作原理是将管道内的流体通过探头固定的桶形结构中进行瞬时或倒角离心吸入，产生旋进旋涡，从而将流量变换为高低电密度曲线。
二、旋进旋涡流量计的运行过程1.涡流回转过程当流体经过探头后，会在探头内形成所谓的回旋涡流，这些涡流会向管道中心圆柱轴发生非离心的旋转运动，产生强烈的旋度，而旋度是与流量大小成正比的，如雨点绕旋，引起小气泡在水面上向环状运动，气泡越多旋度越大，越少旋度越小，类推流体中也是如此。
2.电压变换过程当涡流运动时，涡流内会产生涡流电压，这种涡流电压被识别器所检测，从而将旋进旋涡流量信号变换成高低电密度曲线，这个高低电密度曲线又提供给流量显示单元，从而在工业现场获取流量信号的变化，最终出现在流量的计量器显示屏。
三、旋进旋涡流量计的优点1.测量准确：高低电密度曲线由涡流电压改变而成，由机械义务变换为电子信号，测量准确，噪声小。
2.反应迅速：探头结构简单，修建简便，结构小型紧凑，反应迅速，测定结果直观显示。
3.安全可靠：涡流探头不会受到管道和流体压力、温度等变化的影响，无爆裂、泄漏等危险性，安全可靠。
4.长寿命：旋进旋涡流量计内部元件使用了专业电路，电子零件耐高压，使用寿命长。

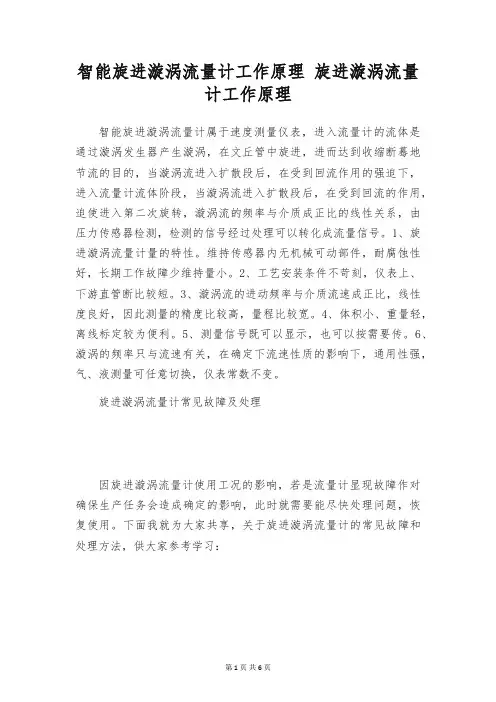

智能旋进漩涡流量计工作原理旋进漩涡流量计工作原理智能旋进漩涡流量计属于速度测量仪表，进入流量计的流体是通过漩涡发生器产生漩涡，在文丘管中旋进，进而达到收缩断蓦地节流的目的，当漩涡流进入扩散段后，在受到回流作用的强迫下，进入流量计流体阶段，当漩涡流进入扩散段后，在受到回流的作用，迫使进入第二次旋转，漩涡流的频率与介质成正比的线性关系，由压力传感器检测，检测的信号经过处理可以转化成流量信号。
1、旋进漩涡流量计量的特性。
维持传感器内无机械可动部件，耐腐蚀性好，长期工作故障少维持量小。
2、工艺安装条件不苛刻，仪表上、下游直管断比较短。
3、漩涡流的进动频率与介质流速成正比，线性度良好，因此测量的精度比较高，量程比较宽。
4、体积小、重量轻，离线标定较为便利。
5、测量信号既可以显示，也可以按需要传。
6、漩涡的频率只与流速有关，在确定下流速性质的影响下，通用性强，气、液测量可任意切换，仪表常数不变。
旋进漩涡流量计常见故障及处理因旋进漩涡流量计使用工况的影响，若是流量计显现故障作对确保生产任务会造成确定的影响，此时就需要能尽快处理问题，恢复使用。
下面我就为大家共享，关于旋进漩涡流量计的常见故障和处理方法，供大家参考学习：一、旋进旋涡流量计表头显示瞬时流量、压力正常，温度显示与工作现场温度不符1.温度示值为“—75C”或超过“100℃”。
温度传感器损坏。
可更换传感器。
2.温度示值超过或低于现场实际温度，更换传感器后，仍为该现象。
温压电路损坏。
可更换温压电路。
二、旋进旋涡流量计表头无显示1.流量计无24V电源或电池供电。
对流量计进行24V供电或更换流量计电池。
2.流量计液晶板损坏。
更换流量计液晶板。
3.流量计主板损坏。
更换流量计主板。
4.电源接线有误或断线。
查找并重新接线。
三、旋进旋涡流量计表头温度、瞬时流量有显示，压力与实际工作压力指示不符1.若压力示值为“80”或流量计“压力上限”（上限在流量计选型参考表内可查到）。
旋进流量计工作原理引言：旋进流量计是一种常用的流量测量仪器，广泛应用于液体和气体的流量测量领域。
其工作原理基于旋转测量技术，通过测量旋转部件的转速来计算流体的流量。
本文将详细介绍旋进流量计的工作原理及其应用。
一、旋进流量计的结构旋进流量计主要由流量传感器和转速传感器两部分组成。
流量传感器通常采用涡轮或螺杆结构，用于感知流体的流量，而转速传感器则用于测量流体通过流量传感器时的旋转速度。
二、涡轮流量计的工作原理涡轮流量计是旋进流量计中常用的一种类型。
它由一个涡轮装置和一个磁性传感器组成。
当流体通过涡轮装置时，涡轮会受到流体的作用而旋转。
磁性传感器位于涡轮装置旁边，可以感知涡轮旋转时产生的磁场变化。
通过测量涡轮旋转的频率，可以计算出流体的流量。
三、螺杆流量计的工作原理螺杆流量计是另一种常用的旋进流量计类型。
它由一个螺杆装置和一个压力传感器组成。
当流体通过螺杆装置时，螺杆会受到流体的作用而旋转。
压力传感器位于螺杆装置旁边，可以感知螺杆旋转时产生的压力变化。
通过测量螺杆旋转的压力变化，可以计算出流体的流量。
四、旋进流量计的优势旋进流量计具有以下几个优势：1. 高精度：旋进流量计具有较高的测量精度，可以满足精密流量测量的需求。
2. 宽测量范围：旋进流量计适用于广泛的流量范围，可测量小流量和大流量。
3. 快速响应：旋进流量计对流体的变化能快速响应，实时准确地测量流量。
4. 结构简单：旋进流量计的结构简单紧凑，便于安装和维护。
五、旋进流量计的应用领域旋进流量计广泛应用于各个领域，例如：1. 工业领域：旋进流量计可用于工业流程控制、液体和气体的计量等。
2. 石油化工：旋进流量计可用于石油化工过程中的流量监测和控制。
3. 环境监测：旋进流量计可用于环境监测站点中对水流量和气体流量的测量。
六、旋进流量计的注意事项在使用旋进流量计时，需要注意以下几点：1. 安装位置：旋进流量计需要安装在流体流动稳定的位置，避免涡流和湍流对测量结果的干扰。
旋进旋涡流量计内容一、设备概述二、结构及工作原理三、设备使用优缺点四、设备维护重点注意事项五、常见故障及处理措施旋进漩涡流量计（The vortex precession flowmeter ）主要用于油田现场天然气的计量。
旋进漩涡流量计可以显示：气体的瞬时流量，累计流量，温度等信息。
一、设备概述场站现场旋进旋涡流量计旋进旋涡流量计结构旋进旋涡气体流量计由传感器、转换器组成。
如图所示，传感器由旋涡发生器(起旋器)、文丘里管、消旋器、旋涡检出元件组成。
起旋器由不锈钢或其他能经受流体冲刷的材料制成，它有特定角度叶片和流线型轴组成，固定安装在收缩段，用于强制流体产生强烈旋涡流。
文丘里管用于旋涡的发展。
消旋器由直叶片组成辐射状流动整流器，安装在扩散段后部。
用于流体的整直，减小对下游设备影响。
旋涡检出元件用热敏元件、应变片、膜片电容等元件检测旋涡振动频率。
工作原理：当沿着轴向的流体进入流量计传感器入口时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘里管中旋进，达到收缩段时突然节流后，使漩涡流加速，当通过扩散段后，因回流作用强迫进行旋进式二次旋转，此时，漩涡流的旋转频率与介质流速成正比，并为线性。
由压电传感器检测到的微弱电荷信号同时经前置放大器放大、滤波、整形后变成两路频率与两速成正比的脉冲信号，积算仪中的处理电路对两路的脉冲信号进行相位比较和判别，剥除干扰信号，而对正常的流量信号进行计数处理。
为了避免下游管件对测量的影响，出口前装有导流叶片，叶片平面与轴线平行，目的是将旋进旋涡梳理成平直流动。
三、设备使用优缺点优点：1.实现了机电一体化, 日常的计量不需要人工值守。
2.体积小、重量轻, 便于离线标定。
3.在工艺安装中, 仪表上、下油直管段较短。
4.流量测量范围较宽, 可在部分小流量区域进行有效工作。
5.流量信号既可就地显示, 也可按需远传。
缺点：1.对噪声或震动等干扰信号较为敏感。
旋进旋涡流量计的工作原理是什么？存在哪些问题？
1、工作原理
旋进旋涡流量计工作原理是：当流体进入流量传感器时，入口处的导流叶片迫使轴向的流体旋转并在收缩段内。
由于流体的加速流动使旋转流的中心产生旋涡流，这时，随着管载面积的缩小，旋涡流集中在中心轴上。
当旋涡流进入扩散段时，由于流速减慢，旋转流体受到回流的作用，开始做二次旋转，旋涡流出现转折点，形成涡流进动现象。
此时的旋涡频率与介质的流速成正比，并为线性，由压电传感器检测的微弱电信号经前置放大器放大、滤波、整形输出给积算仪，并进行处理运算，显示压力、温度、瞬时流量和总量。
2、存在的问题
（1）旋进旋涡流量计经项目投产调试正常投用后，运行期间多数流量计瞬时流量测量值不稳定、偏差较大，无法通过SCADA远传数据对单井产量进行动态监测，无疑对生产技术分析造成困扰。
（2）设备附属检测元件故障，损坏程度和更换频率高。
单井开井运行条件下，旋进旋涡流量计电源供电正常，但流量计瞬时量一直保持为0，无输出信号，对单井和井场流量总量的计量出现偏差。
（3）工艺因素原因造成旋进旋涡流量计测量误差。
单井关停井后，流量计仍可以检测到流量，有输出信号，造成单井运行状态分析误判；井下增产作业的不合理，出现设备测量偏差。
在电力、化工、石油等众多的工业部门当中，旋涡流量计这种仪器的使用已经是比较的常见了。
旋涡流量计这种先进的仪器，它是采用了最新的微处理技术，因此旋涡流量计具有流量范围宽、功能强等的众多优点。
下面我们就来了解下旋涡流量计的一些基本的工作原理以及性能的特点。
一、旋涡流量计基本工作原理旋涡流量计原理当流体通过由螺旋形叶片组成的旋涡发生器后，流体被迫绕着发生体轴剧烈旋转，形成旋涡。
当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。
该进动频率与流量大小成正比，不受流体物理性质和密度的影响。
检测元件测得流体二次旋转进动频率，就知道了流量。
而且能在较宽的流量范围内获得良好的线性度。
菲格瑞思旋涡流量计算式为流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流体的温度、压力、组分和物性(密度、粘度)无关。
二、漩涡流量计主要的性能特点1、内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
3、就地显示温度、压力、瞬时流量和累积流量。
4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久性保存。
5、防盗功能可靠，具有密码保护,防止参数改动。
6、表头可180度随意旋转，安装方便。
7、整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
上述的内容就是我们在使用漩涡流量计之前需要去了解到的基本原理及性能的特点。
希望上面所说的内容对您有所帮助吧。
详细参考资料：/。
旋进旋涡流量计的原理与优点介绍1. 前言流量计是一个重要的流体检测仪器，能够测量和监测各种液态和气态介质的流体速度和流量。
在工业生产和科学研究中，流量计被广泛应用。
本文将介绍旋进旋涡流量计的原理和优点。
2. 旋进旋涡流量计的原理旋进旋涡流量计是一种利用旋涡原理测量流体流量的流量计。
当流体通过旋涡流量计时，它会激发出固定频率的涡流。
旋进旋涡流量计通过检测旋涡频率来计算流量。
它的原理与卡门涡轮流量计原理类似，但更适合高温、高压和高吸气速度的流体。
旋进旋涡流量计的结构复杂，主要由旋转部分和静止部分组成。
旋转部分有一个轴心和几个探头，静止部分有固定的托架和线圈。
当流体流过探头时，它会旋转探头并激发旋涡。
旋涡将在旋转部分内旋转，并随后传输到线圈中。
线圈可以检测到旋涡的频率和角速度。
旋进旋涡流量计使用旋涡的数量来测量流量。
探头的数量和分布可以影响测量结果的准确性。
3. 旋进旋涡流量计的优点与其他流量计相比，旋进旋涡流量计具有以下优点：1. 测量精度高旋进旋涡流量计能够测量低至0.7m/s的流量，其测量精度为1%~2%，并且在大多数情况下能够维持长期测量精度。
2. 可以测量多种流体旋进旋涡流量计可以测量各种流体，包括气体、蒸汽和液体。
因此，它被广泛应用于许多行业，如化学、石油、制药和食品加工等。
3. 设计先进旋进旋涡流量计由先进的电子设备、高耐温合金、耐腐蚀的材料和虹吸式结构组成，可以使用在高温、高压、高腐蚀和高粘度的流体环境中。
4. 响应时间快旋进旋涡流量计的响应时间通常在0.01秒以内。
这使得它非常适合需要快速响应的应用。
5. 维护方便旋进旋涡流量计的设计使得它非常易于拆卸并进行维护。
这有助于降低维护成本和停机时间。
4. 结论总之，旋进旋涡流量计是一种非常先进的流量计技术。
它具有很高的测量精度、能够测量多种流体、设计先进、响应迅速和易于维护等优点。
因此，在工业和科学领域，旋进旋涡流量计具有广泛的应用前景。
JZLUKW型旋进漩涡流量计产品介绍西安精准电子科技有限责任公司2西安精准电子科技有限责任公司成立于2000年2月28日，前身为西安协科新技术研究所（1995年成立）；注册资金叁仟万元，其中固定资产壹仟捌佰万元；占地10000m2 ，其中生产用地8000m2，科研办公用地2000 m2。
公司已获得ISO9001质量管理体系认证，是西安市科技局认定的高新技术企业，曾多次获得优秀私营企业、诚信单位、重合同守信誉等荣誉。
公司现有专利四个：磁控式软起动器（专利号：ZL93232744.3）、磁控调压执行单元（专利号：ZL02224522.7）、控制电回路单元（ZL01240589.2）、磁控调压式异步电动机节能器（专利号：ZL00261477.4）；注册商标一个：BCK软起动器（商标号：6104290），并获得西安市著名商标称号。
目前公司成型产品有四大部分三十几个系列，分为：（一）有线传输变送器、（二）有线传输流量计、（三）无线传输仪表、（四）专用仪表箱、监控装置及系统。
西安精准电子科技有限责任公司是中国石油天然气集团公司和中国石油化工集团公司的一级供应商。
完善管理、健全机制、面向未来、勇敢创新是公司的工作方针；做中国石油工业的卓越服务商是我们前进的目标！目录一、JZLUKW旋进漩涡流量计结构与原理二、JZLUKW旋进旋涡流量计适用介质和条件三、JZLUKW旋进旋涡流量计性能与指标四、JZLUKW旋进流量计的主要特点五、JZLUKW流量计的安装和使用六、JZLUKW流量计的常见故障及及解决方法七、JZLUKW流量计的选型指南起旋器漩涡发生器安装图装配实物图产品照片流量计由以下七个基本部件组成：(1）起漩器--用不锈钢或铝合金制成，具有一定角度的螺旋叶片，它固定在壳体收缩段前部，强迫流体产生强烈的漩涡流。
(2）壳体--本身带有法兰（或螺纹），并有一定形状的流体通道，根据不同的工作压力，壳体材料可采用铸铝合金或不锈钢（铸钢）。
旋进旋涡流量计原理及特点旋进旋涡流量计工作原理是当沿着轴向的流体流量传感器入品时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘利管中旋进，到达收缩段突然节流后，使漩涡流加速，当通过扩散段时，漩涡中心沿一锥形螺旋线进动。
此时，漩涡中心通过检测点的进动频率与流体的流速成正比。
由压电传感器检测到的漩涡流进动频率信号经放大、滤波、整形后转换成流量值进行就地显示或信号选择。
旋进旋涡流量计特点：1、电路采用表面贴装工艺、结构紧凑、可靠性高2、采用微功耗高新技术，凭内、外电源均可工作，整机功耗低；3、采用高性能微处理器和现代滤波技术，软件功能强大，性能优越；4、无机械可动部件、稳定性好、不易腐蚀、无需机械维修；5、前后直管段要求低，前≥3DN，后≥1DN；6、采用高对比度的液晶显示器，可显示累积流量和瞬时流量，读数方便，清晰直观；7、仪表具有密码设置功能，防止非法设定；8、仪表具有停电数据保存功能；9、新地显示流量值，并带有脉冲信号和（4~20）mA标准模拟信号远传输出，便于和二次仪表连接。
主要技术参数环境温度：-20~+60℃介质温度：-20~+80℃相对湿度：5%~95%大气压力：86KPa~106KPa工作电源：外电源：+24VDC内电源：3.6V锂电池，整机功耗：外电源，＜1W内电源，＜0.3mW，锂电池可用二年以上。
输出方式：脉冲信号4~20mA电流信号：对应流量0~Qmax，20mA对应流量可由用户自已设定。
Rs485通讯：可传输瞬时流量累积流量、压力和温度参数。
防爆标志：ExdⅡBT4防护等级：IP65。
旋进旋涡流量计的结构与原理■ 结构特点对于气体的计量，由于其密度受温度、压力的影响较大，为了能准确计量气体介质的体积流量，必须同时跟踪检测介质的温度和压力，并将不同情况下的气体流量转换成标准状态下的体积流量。
随着科技发展，旋进旋涡流量计已由非智能型发展到智能型，功能进一步完善，稳定性也进一步加强。
4）4）表。
它通过测量与流量成正比的频率信号，来测量流体的体积流量。
进入流量计的流体，通过旋涡发生器产生旋涡流，旋涡流在文丘利管中旋进，至收缩段突然节流使旋涡流加速。
智能旋进漩涡流量计主要用于气体的测量，积算仪中微处理器按照气态方程进行温压补偿，并自动进行压缩因子修正。
■ 工作原理图流量计的压力损失由于旋进旋涡流量计通过节流段使旋涡流加速，因此必然存在压力损失的问题。
目前有式（1）、（2）两种计算压力损失的方法。
△P=ρ/(1.205) △P0 (1)△P=37ρQv/DN4(2)式中：严格按照流量计安装要求进行安装。
在介质中含有原油和微量颗粒杂质的情况下，力争垂直安装，防止原油颗粒杂质淤积在旋涡发生体内，引起计量误差。
在冬季流量计壳体要进行保温，以免积液，如有积液现象要及时放水。
2、对于压缩机往复泵干扰造成的脉动流采取远离干扰源头计量是最有效的方法。
如条件不允许的情况下可在往复压缩机管道的适当部位安装孔板是消减现场管道内压力脉动的有效措施。
具体做法是在足够容积的容器入口法兰处，根据量好的实际情况安装恰当尺寸的孔板（孔板尺寸根据现场定），把原管道中的驻波改换成行波，从而降低压力脉动达到减小波幅的效果。
3、定期标定根据该公司实际情况，现用的旋进旋涡流量计检定周期为一年，对怀疑有问题的流量计要及时标定，以保证温度、压力传感器及其他部件正常工作。
4、加强计量仪表的日常管理。
定期检查计量工艺流程状态，发现问题及时整改。
示。
故障分析 ( 1) 检查流量计设置参数是否正确。
（2）检查流量计的工作环境，发现附近有大功率电机，怀疑是大功率电机产生电磁信号干扰；检修屏蔽线接触良好，调整流量计内部参数，故障依旧。
智能旋进漩涡流量计工作原理1. 引言随着工业自动化水平的提高和流量测量技术的不断发展，智能旋进漩涡流量计开始在工业中得到越来越广泛的应用。
它以其测量范围广、精度高、反应灵敏等特点受到了工业生产领域人们的普遍关注。
本文将要介绍智能旋进漩涡流量计的工作原理。
2. 智能旋进漩涡流量计概述智能旋进漩涡流量计是一种利用旋进漩涡原理实现流量测量的仪器。
它通过测量在管道中流过的液体产生的旋涡，并据此计算流量。
智能旋进漩涡流量计可以被广泛应用在任何需要进行流量测量的工业领域。
3. 工作原理智能旋进漩涡流量计是通过在管道内安装一个挡板来制造旋涡，然后使用传感器来读取旋涡来测量流量。
安装在管道内的挡板有助于产生旋涡，因为唯有当液体离开挡板的时候才会形成旋涡。
智能旋进漩涡流量计通常使用凸起的挡板以产生旋涡并帮助与液体形成旋涡的传感器。
智能旋进漩涡流量计基于旋进漩涡原理工作。
当液体通过管道时，液体会受到挡板的阻碍，从而产生旋涡。
这些旋涡的速度与流动的速度成正比，智能旋进漩涡流量计中的传感器可以测量流逝旋涡的数量。
传感器产生的电信号随着旋涡速度的变化而变化。
传感器中的电子装置会将旋涡的数量转换为数字信号并计算出流量。
4. 特点智能旋进漩涡流量计有以下几个特点：•这种流量计可靠性高、测量范围广•精度高、反应灵敏、可靠、实时性强•具有统计、测量和存储功能•工作原理简单，容易维护5. 应用领域智能旋进漩涡流量计被广泛应用在化工、石油、制药、水处理、环保等多个行业。
特别是在石化行业，它可以用于对油、汽油、柴油、天然气的流量测量。
6. 结论智能旋进漩涡流量计是一种精度高、反应灵敏的流量测量仪器。
它是基于旋进漩涡原理设计的，通过在管道内安装挡板产生旋涡，传感器读取旋涡数量的变化来测量流量。
智能旋进漩涡流量计的特点是可靠性高、测量范围广、精度高、实时性强。
在化工、石油、制药、水处理、环保等多个行业中得到广泛应用。
旋进旋涡流量计的工作原理、结构及特点1、工作原理
旋进旋涡流量计中流量传感器的流通剖面类似文丘利管的型线，在入口侧安放一组螺旋型导流叶片。
当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流；当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。
该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。
信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
流量计由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输出信号接口，输出各种信号。
当被计量介质沿着流动的流体进入流量传感器入口时，螺旋形叶片强迫流体进入旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速。
当旋涡流进入扩散段后，因回流作用强迫进行旋进式二次旋转，此时旋涡流的旋转频率与介质流速成正比，并为线性。
两个压电传感器检测的微弱电荷信号，同时经前置放大器放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，积算仪中的处理电路对两路的脉冲信号进行比较与判别，剔除干扰信号，而对正常的流量信号进行计数处理。
旋进旋涡
流量计其工作原理如图1 所示。
2、组成结构
旋进旋涡流量计由壳体、旋涡发生体、除旋整流器、旋涡检测组件、压力接口、信号输出接口、温度接口等组成（图2）。
3、特点
（1）测量流量范围较宽，可有效工作在孔板流量计无法准确计量的小流量区域。
（2）在工艺安装中，较孔板流量计可大大缩短仪表上、下游直管段。
（3）流量信号既可就地显示，也可按需远传。
（4）体积小、重量轻，便于离线标定。
（5）无可动部件，对于一般的测量不存在仪表的机械磨损。
（6）实现机电一体化，日常的计量不需要人工值守。
