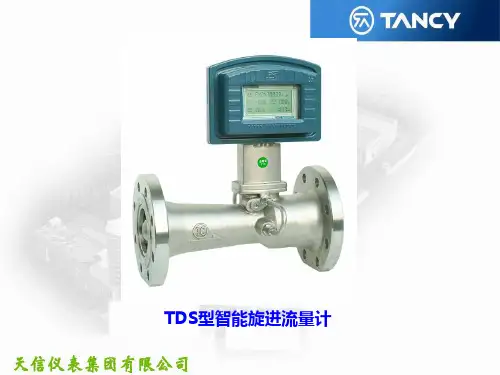

浅谈对TDS系列旋进漩涡流量计的认识(PPT)

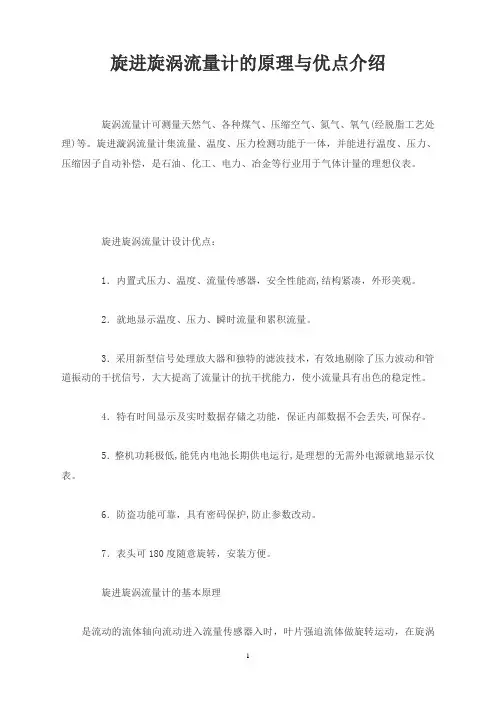

旋进旋涡流量计的原理与优点介绍旋涡流量计可测量天然气、各种煤气、压缩空气、氮气、氧气(经脱脂工艺处理)等。

旋进漩涡流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

旋进旋涡流量计设计优点：1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。

2．就地显示温度、压力、瞬时流量和累积流量。

3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

4．特有时间显示及实时数据存储之功能，保证内部数据不会丢失,可保存。

5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6．防盗功能可靠，具有密码保护,防止参数改动。

7．表头可180度随意旋转，安装方便。

旋进旋涡流量计的基本原理是流动的流体轴向流动进入流量传感器入时，叶片强迫流体做旋转运动，在旋涡蔓生体中心产生旋涡流。

旋涡流在文丘里管中旋进，到达收缩段突然节流使旋涡流加速。

当旋涡流进入扩散段后，因回流的作用强迫进行旋进式二次旋转，这个时候旋涡流的旋转频率与介质的流速成正比并为线性。

压电传感器检测的微弱电荷信号经过前置的放大器放大、滤波、整形然后变成频率与流速成正比的脉冲信号，进行计数处理。

流量积算仪由温度和压力检测模拟通道还有微处理单元组成，配有外输信号接口，输出各种信号，流量计中的微处理器可根据检测到的介质温度值查得介质密度和压力，完成介质的体积流量和质量流量的检测。

流量计中的微处理器可按照气态方程进行温压补偿，并自动进行压缩因子修正。

标签:旋进旋涡流量计。

旋进旋涡流量计旋进旋涡流量计（Swirl flowmeter）是一种新型的流量计，通过测量流体旋进流动时的涡旋频率来计算流体的流量。

它采用了旋进旋涡效应，使流体在流动过程中形成一个旋转的涡旋，通过测量涡旋的频率和流体的动力学参数，可以准确计算出流体的流量。

旋进旋涡流量计是基于计量主体上流体受到限制而形成的旋涡频率与流体流量之间的关系来进行测量的。

当流体通过流量计时，受到流速平衡约束的流体会在计量主体中形成旋涡，旋涡的频率与流体的流量呈现正相关关系。

通过测量旋涡的频率，再结合一些流体的动力学参数，可以准确计算出流体的流量。

旋进旋涡流量计的优点是可以实现非接触、不易堵塞和可靠性高。

由于其采用的原理比较简单，所以在实际应用中具有一定的优势。

旋进旋涡流量计是一种新颖的流量计，它能够对各种流体进行准确的流量测量。

它具有体积小、重量轻、精度高和使用寿命长等优点。

旋进旋涡流量计主要适用于液体和气体介质的流量测量，可以广泛应用于石油、化工、食品、制药、能源和环保等领域。

旋进旋涡流量计对流体的粘度、密度和温度的变化都有较好的补偿能力，能够在不同工况下实现准确的流量测量。

旋进旋涡流量计的检测原理是基于一些特定的材料，当液体或气体通过流量计时，会在计量主体中形成一个旋涡，而这个旋涡的频率与流体的流量呈线性关系。

通过测量旋涡的频率，就可以计算出流体的流量。

对于液体的流量计，一般采用压力传感器和涡轮传感器来进行测量，而对于气体的流量计，则通常采用压力传感器和温度传感器来进行测量。

旋进旋涡流量计的主要特点是可以实现液体和气体的流量测量，适用于不同的工况和介质，具有较高的测量精度和可靠性。

它具有结构简单、体积小、重量轻、使用寿命长、不易堵塞、可靠性高等优点，在工业领域中有广泛的应用。

旋进旋涡流量计是一种新兴的流量计，随着技术的不断发展，其在流量测量领域的应用前景将会更加广阔。

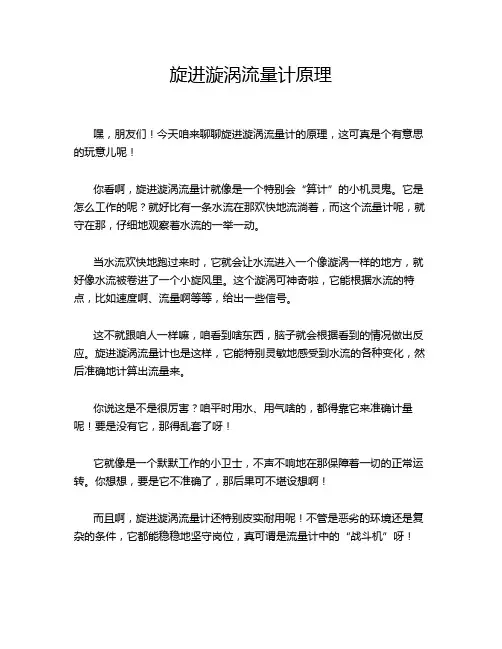

旋进漩涡流量计原理
嘿，朋友们！今天咱来聊聊旋进漩涡流量计的原理，这可真是个有意思的玩意儿呢！
你看啊，旋进漩涡流量计就像是一个特别会“算计”的小机灵鬼。

它是怎么工作的呢？就好比有一条水流在那欢快地流淌着，而这个流量计呢，就守在那，仔细地观察着水流的一举一动。

当水流欢快地跑过来时，它就会让水流进入一个像漩涡一样的地方，就好像水流被卷进了一个小旋风里。

这个漩涡可神奇啦，它能根据水流的特点，比如速度啊、流量啊等等，给出一些信号。

这不就跟咱人一样嘛，咱看到啥东西，脑子就会根据看到的情况做出反应。

旋进漩涡流量计也是这样，它能特别灵敏地感受到水流的各种变化，然后准确地计算出流量来。

你说这是不是很厉害？咱平时用水、用气啥的，都得靠它来准确计量呢！要是没有它，那得乱套了呀！
它就像是一个默默工作的小卫士，不声不响地在那保障着一切的正常运转。

你想想，要是它不准确了，那后果可不堪设想啊！
而且啊，旋进漩涡流量计还特别皮实耐用呢！不管是恶劣的环境还是复杂的条件，它都能稳稳地坚守岗位，真可谓是流量计中的“战斗机”呀！
咱再打个比方，它就像是一个经验丰富的老船长，不管海上的风浪有多大，它都能稳稳地把船驶向正确的方向。

所以说啊，旋进漩涡流量计虽然看着不大起眼，但它的作用那可真是太大啦！它在各种工业领域、生活领域都发挥着重要的作用呢，咱可不能小瞧了它呀！
总之，旋进漩涡流量计就是这么一个神奇又实用的东西，它默默地为我们的生活和工作保驾护航呢！。

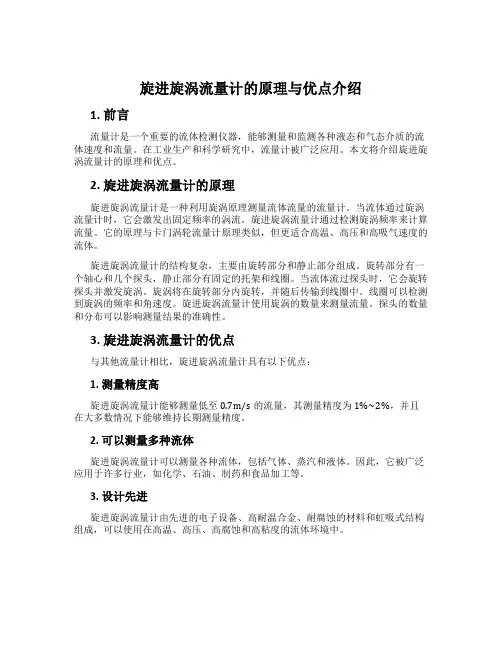

旋进旋涡流量计的原理与优点介绍1. 前言流量计是一个重要的流体检测仪器，能够测量和监测各种液态和气态介质的流体速度和流量。

在工业生产和科学研究中，流量计被广泛应用。

本文将介绍旋进旋涡流量计的原理和优点。

2. 旋进旋涡流量计的原理旋进旋涡流量计是一种利用旋涡原理测量流体流量的流量计。

当流体通过旋涡流量计时，它会激发出固定频率的涡流。

旋进旋涡流量计通过检测旋涡频率来计算流量。

它的原理与卡门涡轮流量计原理类似，但更适合高温、高压和高吸气速度的流体。

旋进旋涡流量计的结构复杂，主要由旋转部分和静止部分组成。

旋转部分有一个轴心和几个探头，静止部分有固定的托架和线圈。

当流体流过探头时，它会旋转探头并激发旋涡。

旋涡将在旋转部分内旋转，并随后传输到线圈中。

线圈可以检测到旋涡的频率和角速度。

旋进旋涡流量计使用旋涡的数量来测量流量。

探头的数量和分布可以影响测量结果的准确性。

3. 旋进旋涡流量计的优点与其他流量计相比，旋进旋涡流量计具有以下优点：1. 测量精度高旋进旋涡流量计能够测量低至0.7m/s的流量，其测量精度为1%~2%，并且在大多数情况下能够维持长期测量精度。

2. 可以测量多种流体旋进旋涡流量计可以测量各种流体，包括气体、蒸汽和液体。

因此，它被广泛应用于许多行业，如化学、石油、制药和食品加工等。

3. 设计先进旋进旋涡流量计由先进的电子设备、高耐温合金、耐腐蚀的材料和虹吸式结构组成，可以使用在高温、高压、高腐蚀和高粘度的流体环境中。

4. 响应时间快旋进旋涡流量计的响应时间通常在0.01秒以内。

这使得它非常适合需要快速响应的应用。

5. 维护方便旋进旋涡流量计的设计使得它非常易于拆卸并进行维护。

这有助于降低维护成本和停机时间。

4. 结论总之，旋进旋涡流量计是一种非常先进的流量计技术。

它具有很高的测量精度、能够测量多种流体、设计先进、响应迅速和易于维护等优点。

因此，在工业和科学领域，旋进旋涡流量计具有广泛的应用前景。

旋进旋涡流量计原理
嘿，朋友们！今天咱来唠唠旋进旋涡流量计的原理。

你看啊，这旋进旋涡流量计就像是一个特别会记数的小能手！它是咋工作的呢？就好比是个细心的观察员，专门盯着流体的一举一动。

想象一下，流体就像一群调皮的小孩子，在管道里跑来跑去。

而旋进旋涡流量计呢，就在那稳稳地站着，看着这些流体小朋友们。

当流体通过的时候，它就开始发挥作用啦！
它里面有个特别的结构，就好像是给流体小朋友们设了个小关卡。

流体一经过这个关卡，就会产生一种特别的漩涡，就跟水里的小漩涡似的。

然后呢，这个流量计就能根据这些漩涡的情况，精确地算出流体的流量。

你说神奇不神奇？这就好像你能通过观察风吹过草地形成的波浪，来判断风的大小一样。

旋进旋涡流量计就是这么厉害，能把流体的情况摸得透透的。

而且啊，它还特别靠谱，不会随随便便就出错。

不管是大流量还是小流量，它都能准确地抓住。

这就像是一个经验丰富的老猎人，不管猎物大小，都逃不过他的眼睛。

咱再想想，要是没有这旋进旋涡流量计，那好多事情可就不好办啦！比如在工厂里，怎么知道用了多少材料呢？怎么控制生产的进度呢？有了它，一切都变得明明白白的。

它就像是一个默默工作的小卫士，守护着流体的世界。

不需要太多的关注，却总能给出最准确的答案。

总之啊，旋进旋涡流量计虽然看起来不大起眼，但它的作用可真是大了去了。

它让我们对流体的世界有了更清楚的认识，也让很多工作变得更加简单和精确。

所以说，可别小瞧了这个小小的流量计哦，它可是有着大大的能量呢！
原创不易，请尊重原创，谢谢!。

如何正确使用旋进旋涡流量计旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等职业各种气体流量丈量的传感器。

当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。

该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。

信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，后在液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。

如何正确使用旋进旋涡流量计：1、选型旋进旋涡流量计广泛应用于天然气、煤气等职业，功用安稳，计量，装置便利，在现已确定要选用旋进漩涡流量计的情况下，紧接着即是对流量传感器标准及其配套元件的挑选至关重要。

一句话，选好才干用好。

为此，在选型过程中应把抓住两条基本原则；即：一要确保运用精度，二要确保出产安全。

要做到这一点，就有必要执行三个选型参数，即近期和远期的、小及常用瞬时流量、被测介质的规划压力、作业压力。

2、运用前标校一方面，考虑到现在对这类流量传感器的现场检定还存在这么那样的艰难。

别的，假如置办的目的又是预备将该这种流量传感器运用于对比重要的计量场合，比方大流量的交易计量或计量胶葛对比突出的丈量点，而且运用现场也不具备流量在线标校条件，那么在这种情况下，仅凭购买时由出产厂家供给的一纸出厂合格证明就容易断定流量传感器悉数功用合格，那就有些为时过早。

因而，为了确保流量传感器在往后的作业过程中其丈量成果的可靠与，就有必要在正式装置前将流量传感器送往具有这方面检定能力及资质的部门进行一次全流量范围内的体系检定。

3、搞好技术尽管该种流量传感器对技术装置及运用环境没有太多的特殊要求，但任何一类流量丈量外表都有这么一种共性，即尽可能防止振荡及高温环境随离流态搅扰元件、坚持流量传感器前后直管段内壁润滑平直、确保被测介质为洁净的单相流体等。

TDS型智能旋进漩涡流量计现场常见故障浅谈1 TDS 型智旋进漩涡流量计应用范围TDS 型智旋进漩涡流量计由于其性能良好、测量准确性较高、维护方便等特点而被广泛应用。

例如目前苏48 井区共建井119 口，其中76 口单井安装TDS 型智能旋进漩涡流量计。

2 TDS 型智旋进漩涡流量计结构和原理工作原理见图1。

图1 系统结构当沿着轴向流动的流体进入流量计传感器入口时，螺旋形叶片强迫流体进行旋转运动，于是在漩涡发生体中心产生漩涡流，漩涡流在文丘里管中旋进，到达收缩段突然节流使漩涡流加速，当漩涡流进扩散段后，因回流作用强迫进行旋进式二次旋转。

此时漩涡流的旋转频率与介质流成正比，并为线性。

两个压电传感器检测的微弱电荷信号同时经潜质放大器放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，积算仪中的处理电路对两路的脉冲信号进行比较和判断，剔除干扰信号，而对正常的流量信号进行计数处理。

3 TDS 型智旋进旋涡流量计测量天然气的技术要求 3.1 对气流条件的要求1）被测气体连续地流经管道的圆管流。

2）气体流经流量计之前，其流速必须与管道轴线平行，不得有旋涡流。

3）气流应是亚音速、非脉动的，其流量随时间变化比较缓慢。

3.2 对流量计的安装要求TDS 型智能旋进漩涡流量计对工艺安装及使用环境没有太多的特殊要求，但应该尽可能避免振动及高温环境随离流态干扰元件、保持仪表前后直管段内壁光滑平直等。

流量计安装应该保证上游≥5D，长度的计量直管段，下游≤D长度，实际现在安装中应该尽量延长流量计上游管线长度，这样可以把非正常涡流影响降低到最小。

直管段内壁应光滑、更不能有台阶，磨平连接法兰的焊缝，法兰垫片不能突入管道内。

更不能把流量计的安装方向装反了。

试验证明：一切不合理的安装，都将导致流量计计量值偏低。

4 旋进漩涡流量计的选用旋进漩涡流量计的选用见图2。

图2 型号规格。
