聚甲醛的成型工艺

聚甲醛是一种聚合物，其生产工艺主要包括以下几个步骤：
1. 原料准备：聚甲醛的主要原料是甲醛，通常使用甲醛溶液作为原料。

甲醛溶液可以通过甲醛气体的吸收和稀释得到。

2. 聚合反应：甲醛溶液经过稀释后，加入催化剂进行聚合反应。

常用的催化剂有碱性催化剂和酸性催化剂。

碱性催化剂常用的有氢氧化钠、氢氧化钾等，酸性催化剂常用的有硫酸、磷酸等。

聚合反应一般在高温和高压下进行。

3. 聚合物处理：聚合反应完成后，得到的聚甲醛溶液需要进行处理。

处理的方法包括蒸馏、过滤、干燥等。

蒸馏是将聚甲醛溶液中的杂质和水分去除，得到纯净的聚甲醛。

4. 聚甲醛成型：纯净的聚甲醛可以通过不同的成型方法得到不同形状的产品。

常见的成型方法有注塑、挤出、压延等。

需要注意的是，聚甲醛的生产过程中需要严格控制温度、压力和催化剂的用量，以确保产品的质量和安全性。

此外，聚甲醛是一种有毒物质，生产过程中需要采取相应的安全措施，保护工作人员的健康和环境的安全。

简述聚甲醛的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述聚甲醛的工艺流程聚甲醛（Polyoxymethylene，简称POM）是一种高性能的热塑性工程塑料，因其优异的机械性能、耐化学性和尺寸稳定性，在汽车、电子、机械和消费品等行业广泛应用。

聚甲醛生产技术的研究分析摘要：伴随着时代的进步和社会经济快速发展，我国聚甲醛生产技术也获得了明显的进步。

聚甲醛是一种综合型工程塑料，在我国各个行业领域不断发展背景下，对这种综合型工程塑料所提出的需求也越来越大，同时也为我国聚甲醛生产带来了一系列问题，从而影响着聚甲醛生产的实际效率。

对此本文将介绍聚甲醛生产的主要工艺方式，结合我国聚甲醛行业现状，提出科学高效的技术应用类型。

关键词：聚甲醛；生产工艺；三聚甲醛；聚合聚甲醛化学名称为聚氧化亚甲基，简称为POM，一般有会均聚甲醛和共聚甲醛两种类型。

POM是一种结晶性热塑型树脂，在一些传统生产领域中可以代替黄铜、锌以及铝等金属制件的部件生产。

同时，聚甲醛具有良好的抗疲劳性、滑动性、高弹性模量以及耐腐蚀性等等，在熔接、印刷等附加值较高的生产加工领域应用较为频繁。

像燃料油泵模块加工、卫生间用品部件加工等等。

此外，在一些新型应用领域，像医疗技术和运动器械等方面，聚甲醛也表现出了十分优良的增长态势。

1.聚甲醛生产工艺类型1.均聚甲醛生产工艺均聚甲醛工艺结构式为R（﹣CH2O﹣）nR，其中R是携带着CH3﹣CH=O的基团。

该技术在我国最具代表性的就是住邦公司的均聚甲醛技术，具体技术生产流程为：此技术最初生产出的原料质量浓度为50%左右的稀甲醛，在经过脱水精细化处理之后，可以将其中所包含的杂质去除，再利用热裂解方式来获取纯甲醛[1]。

在此之后，将催化剂、分子量调节剂和终止剂等添加剂融入其中，最终结合为聚甲醛。

在这些流程结束之后，还要利用醋酐溶液使生产处的聚甲醛集料热稳定性更高，加入抗氧化剂等增强功能需求的添加剂，挤出、干燥并老化成聚甲醛成品。

1.共聚甲醛生产工艺共聚甲醛结构式为（﹣CH2O﹣）m[﹣CH2O﹣CH2﹣CH2﹣]n，在此结构式中，m与n的比例为90:1。

从结构式当中可以得知，共聚物主链是-C-O-和-C-C-，聚合物大致在60000-100000区间之内。

简述干法聚甲醛的工艺流程及特点下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!干法聚甲醛生产工艺流程及其独特优势聚甲醛（Polyformaldehyde，简称POM）是一种高性能的热塑性工程塑料，因其出色的机械性能、化学稳定性和电气性能而广泛应用于汽车、电子、精密机械等领域。

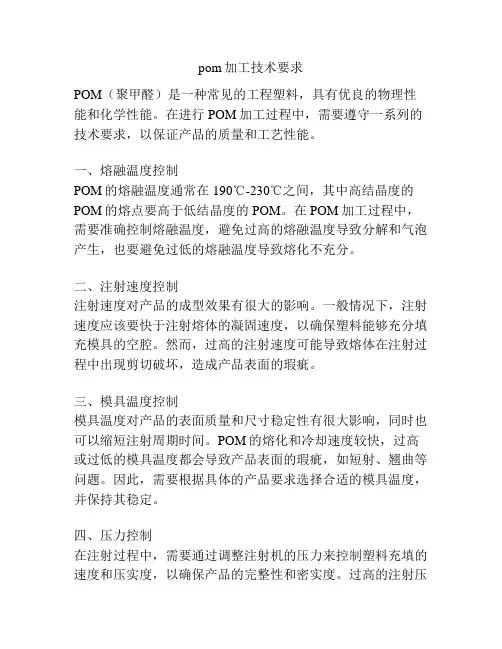

pom加工技术要求POM（聚甲醛）是一种常见的工程塑料，具有优良的物理性能和化学性能。

在进行POM加工过程中，需要遵守一系列的技术要求，以保证产品的质量和工艺性能。

一、熔融温度控制POM的熔融温度通常在190℃-230℃之间，其中高结晶度的POM的熔点要高于低结晶度的POM。

在POM加工过程中，需要准确控制熔融温度，避免过高的熔融温度导致分解和气泡产生，也要避免过低的熔融温度导致熔化不充分。

二、注射速度控制注射速度对产品的成型效果有很大的影响。

一般情况下，注射速度应该要快于注射熔体的凝固速度，以确保塑料能够充分填充模具的空腔。

然而，过高的注射速度可能导致熔体在注射过程中出现剪切破坏，造成产品表面的瑕疵。

三、模具温度控制模具温度对产品的表面质量和尺寸稳定性有很大影响，同时也可以缩短注射周期时间。

POM的熔化和冷却速度较快，过高或过低的模具温度都会导致产品表面的瑕疵，如短射、翘曲等问题。

因此，需要根据具体的产品要求选择合适的模具温度，并保持其稳定。

四、压力控制在注射过程中，需要通过调整注射机的压力来控制塑料充填的速度和压实度，以确保产品的完整性和密实度。

过高的注射压力可能引起模具磨损、产品变形等问题，过低的注射压力会导致产品表面的瑕疵。

因此，需要通过试模来确定合适的注射压力范围。

五、冷却时间控制POM的冷却速度较快，在注射成型过程中需要控制好冷却时间，以确保产品充分凝固。

通常情况下，需要根据产品的尺寸、厚度等因素来确定冷却时间。

过短的冷却时间可能导致产品无法完全凝固，从而造成翘曲或变形，过长的冷却时间则会增加生产周期和成本。

综上所述，POM加工技术要求包括熔融温度控制、注射速度控制、模具温度控制、压力控制和冷却时间控制等方面。

通过科学合理地控制这些参数，可以确保POM产品的质量和工艺性能，提高生产效率和降低生产成本。

聚甲醛工艺技术特点聚甲醛技术特点1．美国杜邦公司以美国杜邦公司为代表的均聚工艺系以浓度为50%的甲醛溶液为原料，由于原料甲醛中含水和其它杂质，经与异辛醇生成乙基半水甲醛溶液，经过脱水精制，热裂解得到纯甲醛。

将它通入含有三氟化硼乙醚络合物的惰性溶液中聚合成均聚甲醛，聚合料经过滤分离，干燥后，用醋酐进行羟基酯化封端，得到热稳定的聚甲醛，然后加入抗氧剂等助剂，通过挤出造粒制得成品。

此种工艺路线由于甲醛提纯工艺复杂和后处理封端技术上的困难，使得均聚产品耐碱性、耐热性差，生产成本较高，由于技术和经济上的问题，近几年来国外一些以均聚法生产的公司，如意大利SIR公司、日本旭化成公司将均聚法聚甲醛装置改为共聚法。

2．美国Ticona美国Ticona采用Celanese聚甲醛技术，其主要工艺过程如下：铁钼法甲醛，浓缩到60%。

在硫酸催化剂三聚甲醛。

以α-氯萘为萃取剂的萃取精馏而分离提纯至99.9％。

环己胺溶剂和环氧乙烷共聚单体，分别以相当于三聚甲醛加入量的质量百分数的150%和5%加入溶液法聚合反应釜，同时加入120PPM的三氟化硼合乙醚聚合催化剂。

大部分的环氧乙烷和70%的三聚甲醛共聚成了平均分子量大约40000的共聚体。

在70℃下，2～4小时以后，加入质量分数为0.5％的三正丁胺，使反应终止。

过滤和干燥后的聚合物固体用等于其重量5倍的水重新做成浆料。

加入相当浆料重量5%的氨水。

浆料被加热至150℃、氨水与聚合物链尾降解甲醛。

稳定的聚合物用泵经冲洗离心分离机用新鲜水漂洗。

然后用滚筒机蒸汽干燥。

挤压设备中挤压成型，在此加入稳定剂和抗氧化剂。

造粒机做成的0.125英寸（0.3cm）的小球用气体输送装袋。

3．德国BASF公司德国巴斯夫公司采用本体聚合工艺，在聚合反应器选择了双螺杆挤出机作为聚合装置，选用的催化剂为三氟化硼或三氟甲磺酸。

共聚物从聚合反应装置出来后，经水冷却后，进入切割室切割成颗粒，然后用离心分离机对液体／颗粒进行分离。

POM摘要：POM(M90、M270)塑料齿轮具有良好的刚性、硬度和耐磨性能，因此在机械设备中得到广泛应用。

本文首先介绍了POM 塑料的特性，然后分析了POM 塑料齿轮成型工艺技术的流程和影响因素，主要包括原料选型、模具设计、模具加工、成型工艺参数、后续处理等方面，最后阐述了如何优化塑料齿轮的成型工艺，提高生产效率和产品质量。

关键词：POM 塑料齿轮，成型工艺技术，影响因素，优化一、POM 塑料特性POM 是聚甲醛的缩写，又称为聚氧化甲撑、聚乙二醇甲醛等。

POM 塑料的熔点较高，具有较高的韧性，高强度和硬度，良好的耐磨性、耐腐蚀性和耐温性，还具有优良的自润滑性和低水分吸收率等特点。

由于这些优良的物理和化学特性，POM 塑料被广泛应用于各种机械设备中，特别是在轴承、齿轮、连杆等零部件中得到了广泛的应用。

二、POM 塑料齿轮成型工艺技术的流程和影响因素POM 塑料齿轮的成型工艺技术流程包括原料选型、模具设计、模具加工、成型工艺参数、后续处理等多个环节。

1.原料选型在POM 塑料齿轮成型的过程中，原料的选型非常关键。

POM 材料的选择应根据齿轮的使用条件和要求，以及成本、加工工艺等方面的综合考虑。

POM 材料有M90 和M270 两种，M90 材料适用于一般性的齿轮和轴承等部件，M270 材料适用于需要更高耐磨性和刚性的齿轮和轴承等部件。

另外，原料的水分含量对POM 塑料齿轮的成型和品质也会有影响，因此生产时应控制好原料的水分含量。

2.模具设计模具的设计是直接影响POM 塑料齿轮成型效果的一个重要因素，良好的模具设计可提高成型效率和产品质量。

针对不同的齿轮形状和规格，需要设计不同的模具和模具结构，包括形位公差、尺寸公差、外观光洁度等方面的要求。

3.模具加工模具加工精度和质量直接影响POM 塑料齿轮成型效率和产品质量。

模具加工应根据设计要求进行，包括精确的加工工艺、高质量的材料选择、精细的切削工艺等方面的要求。

十五、聚甲醛的注塑工艺参数料筒温度喂料区40～50℃（50℃）区1 160～180℃（180℃）区2 180～205℃（190℃）区3 185～205℃〔200℃〕区4 195～215℃（205℃）区5 195～215℃（205℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度205～215℃料筒恒温170℃模具温度40～120℃注射压力100－150MPa（1000～1500bar）；对截面厚度为3～4mm的厚壁制品件，注射压力约为100MPa（1000bar），对薄壁制品件可升至150MPa（1500bar）保压压力取决于制品壁厚和模具温度；保压越长，零件收缩越小；保压应为80～100MPa（800～1000bar），模内压力可获得60～70MPa（600～700bar）；需要精密成型的地方，保持注射压力和保压为相同水平是很有利的（没有压力降）。

相同的循环时间条件下，延长保压时间，成型重量不在增加，这意味着保压时间使之为最优；通常保压时间为总循环时间的30％；成型重量仅为标准重量的95％，因为收缩率为2.3％：成型重量达到100％时，收缩率为1.85％；均衡的和低的收缩率使制品尺寸保持稳定背压 5～10MPa（50～100bar）注射速度中等注射速度；如果注射速度太慢，模具或熔料温度太低，制品表面往往会出现细孔螺杆转速螺杆转速折合线速度为0.7m/s：将螺杆转速设置为只要能在冷却时间结束前完成塑化过程即可；螺杆扭矩要求为中等计量行程（0.5～3.5）D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；如果材料受潮，在100℃温度下烘干约4h回收率一般成型可用100％的回料，精密成型最多可加20％的回料收缩率约为2％（1.8％～3.0％）；24h后收缩停止浇口系统壁厚平均的小制品可用点式浇口；浇口的横截面应为制品最厚截面50％～60％；逆着模腔内一些障碍（中子、隔层）注射为好；用热流道模具成型也是一种工艺法机器停工时段生产结束前5～10min关闭加热系统，设背压为零，像挤出机清空料筒；当更换其它树脂时，如PA或PC，用PE清洗料筒料筒设备标准螺杆，止逆环，直通喷嘴聚甲醛(POM)注射成型工艺POM（又称赛钢、特灵）。

关于聚甲醛与Delrin答读者问（涓涓）问：在国外客户订货单中，有一个件要用聚甲醛，或者是Delrin。

请问它是一些什么样的材料？王概05/1/13答：您先看看这些资料，如果不够，咱们再查。

聚甲醛[CH2O]n或H-[CH2O]n-OH,甲醛的聚合物，有低分子量和高分子最两种。

(1)低分子量聚甲醛的聚合度n约为8-100。

白色固体，有甲醛臭味。

熔点约为120-170℃不溶于乙醇、丙酮和乙醚，溶于稀碱和稀酸溶液，熔融时分解很快，不具塑料的一些力学性质，并不能加工成薄膜，可用作消毒剂、杀菌剂、熏蒸剂以及制造树脂和人造象牙等，可由纯甲醛在惰性溶剂(如庚烷等)中经高温聚合而得。

(2)高分量聚甲醛的聚合度远大于前者，透明或不透明的固体，比重约1.4熔点约170-185℃，不溶于水、丙酮，极难溶于稀碱和稀溶液。

缓和加热促进解聚。

熔融时热分解快，最后完全变脆，可用作工程塑料。

均聚：拉伸强度700公斤/厘米2，弯曲强度50公斤/厘米2，压缩强度1260公斤/厘米2，冲击强度：注射7.6；挤压12.5公斤-厘米/厘米2。

硬度洛氏M94、R120，热变形温度（4.6公斤/厘米2）170℃，介电常数3.7×106赫兹。

可代替铜和钢等，用于制造机械、汽车、飞机、电器和遥控装置的零件等，一般甲醛在溶剂中常温聚合而成。

聚缩醛-[CHRO]-n醛类的聚合物。

醛类分子中因有活泼的羰基存在，都有聚合的倾向。

甲醛、乙醛、高级醛、硫代醛、氯代醛、氟代醛、不饱和醛、芳香醛等都可用作原料，其中主要的是甲醛和乙醛。

一般具有优良的机械强度、耐磨性、耐油性和耐溶剂性。

可用于制合成纤维、热塑性塑料、输气管、输油管、飞机油箱等。

（涓涓2005/1/13）再问：非常感谢您的来信我仍想进一步了解：1、工业用材料 DELRIN，就是聚乙缩醛？2、物理特性方面聚乙缩醛与聚甲醛的主要区别。

3、什么条件下可用聚甲醛替代聚乙缩醛？（指用作机械零件）顺祝新春好！王概2005年1月14日 12:02答：是的，Delrin就是乙缩醛树脂，是美国杜邦公司在第二次世界大战结束后，继塑胶合成材料尼龙之后的又一个成功产品。
