DZ15系列塑料外壳式断路器符合标准：GB/T 14048.2警告1 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线与相线，相线与中性线之间短接来测试短路保护特性的试验方法。
2 严禁湿手操作断路器，否则可能发生电击事故。
注意1 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 断路器的过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。
1、概述1.1 适用范围DZ15系列塑料外壳式断路器（以下简称断路器）主要适用于交流50Hz，额定工作电压220V或380V，额定电流至100A的配电网络中，可用来分配电能和保护线路及电源设备的过载及短路，还可作为线路的不频繁转换和电动机不频繁启动之用。
断路器按GB/T 14048.2设计、制造与检验。
1.2 正常工作条件和安装条件1.2.1 安装地点的海拔不超过2000m。
1.2.2 周围空气温度周围空气温度上限不超过+40℃；周围空气温度24h的平均值不超过+35℃。
周围空气温度下限不低于-5℃。
1.2.3 大气条件1.2.3.1 湿度最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90% , 对由于温度变化偶尔产生的凝露应采取特殊的措施。
1.2.3.2 污染等级：31.2.4 安装条件安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端接负载侧；与垂直面的倾斜度不超过5°。
1.2.5安装类别：III1.3 塑壳断路器的型号及含义保护类型:1:表示配电保护用2:表示电动机保护用表示液压电磁式脱扣器极数(2：二极，3：三极)壳架等级额定电流（A）设计序号塑料外壳式断路器2、结构与工作原理2.1 结构本系列断路器,主要部件有:操作机构、过电流脱扣器、灭弧罩、触头系统、导电系统组成。
全部零件安装在一个塑料外壳中。
2.2 工作原理当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使断路器分闸，从而切断电源起到过载或短路保护作用。
产品概述正常工作条件和安装条件选型指南注：1)配电用断路器无代号；保护电动机用断路器以2表示。
2)手柄直接操作无代号；电动操作用P 表示，转动操作用Z 表示。
□ 周围空气温度：周围空气温度不超过+40℃，且其24h 内的平均温度值不超过+35℃，周 围空气温度的下限为-5℃；□ 海拔：安装地点的海拔不超过2000m ；□ 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许 有较高的相对湿度，例如+20℃时达90%。
对由于温度变化偶而产生在产品上的凝露应采 取特殊的措施；□ 污染等级：3级；□ 安装类别：Ⅲ级；□ 安装条件：断路器应安装在没有雨雪侵袭, 无显著摇动和冲击振动的地方,断路器一般应垂 直安装。
DZ20系列塑料外壳式断路器，适用于交流50Hz ，额定电流从16A 至630A ，额定绝缘电压660V ,额定工作电压380V 及以下的电路中，一般作配电用，其中Y 、J 型的壳架等级额定电流225A 和Y 型400的断路器亦可作为保护电动机之用，在正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。
产品符合：GB/T 14048.2 标准。
配电用断路器,在配电网络中用来分配电能且作为线路及电源设备的过载、短路和欠电压保护。
DZ20系列塑料外壳式断路器基本参数及技术性能主电路的额定值和极限值表2控制电路分励脱扣器及电动机构的额定控制电源电压(Us)和欠电压脱扣器的额定工作电压(Ue)表3□ 辅助触头和短路保护电器(SCPD )的协调配合辅助触头与熔断器串联(推荐选用RL6-25/6)。
在1.1 倍额定工作电压、功率因数0.5~0.7之间，能够承受熔断器熔断时间内通过预期短路电流为1000A 。
□ 分励脱扣器动作值当电源电压等于额定控制电源电压Us 的70%~110%之间的任一电压时，则在断路器的所有操作条件下应导致分励脱扣器脱扣。
□ 欠电压脱扣器动作值当电源电压下降(甚至缓慢下降)到额定工作电压的70%至35%范围内，欠电压脱扣器应动作，欠电压脱扣器在电源电压低于或等于脱扣器额定工作电压的 35%时，欠电压脱扣器应能防止断路器闭合;电源电压等于或者大于85%欠电压脱扣器的额定工作电压时,在热态条件下，应能保证断路器可靠闭合。
低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWI5、DWI6、DWI7(ME) 、DW45等系列，塑壳断路器主要生产有DZ20、CMI、TM30等系列。
断路器都是由本体和附件组成。
举例：HUM18-63C32/1HU-----企业代号(环宇)M18---产品型号63-----壳架等级C------使用类别:照明电路(或者一般电路)32-----额定电流1-------1P(1极)断路器 DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3极。
（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。
（大概有30%的设计者注意到了这一条）。
（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。
高压断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。
其代表意义为：ABC-DE/F-GA—产品名称，用下列字母表示：S—少油断路器D—多油断路器; K—空气断路器; L—六氟化硫断路器; Z—真空断路器; Q—产气断路器;C—磁吹断路器。
B—使用环境：N—户内;W—户外。
C—设计系列顺序号：以数字1、2、3……表示。
D—额定电压，KV。
E—其它补充工作特性标志：G—改进型F—分相操作D带有电碰操动机构F—额定电流，A。
G—额定开断电流，KA。
史上最全的断路器型号与选用原则！断路器：又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。
分类：按操作方式分有：电动操作、储能操作和手动操作。
按结构分有：万能式和塑壳式。
按使用类别分有：选择型和非选择型。
按灭弧介质分有：油浸式、真空式和空气式。
按动作速度分有：快速型和普通型。
按极数分有：单级、二级、三级和四级等。
按安装方式分有：插入式、固定式和抽屉式等。
断路器型号释义目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。
其代表意义为：产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。
装置地点代号：N—户内；W—户外。
设计序列代号：以数字1、2、3……表示。
额定电压，KV。
其它补充工作特性标志：G—改进型；F—分相操作。
额定电流，A。
额定开断电流，KA。
特殊环境代号。
补充：GW-110(III)W-630G------隔离开关W------户外使用110---------适用于额定电压为110KV的系统中（Ⅲ）-------Ⅲ型（设计序号）630---------适用于额定电流在630A以下的系统中GN22-10/2000G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关低压断路器：DWX15、DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ15系列塑料外壳式断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；高压断路器：DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；常用断路器说明DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a 的电路中。
低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWI5、DWI6、DWI7(ME) 、DW45等系列，塑壳断路器主要生产有DZ20、CMI、TM30等系列。
断路器都是由本体和附件组成。
举例：HUM18-63C32/1HU-----企业代号(环宇)M18---产品型号63-----壳架等级C------使用类别:照明电路(或者一般电路)32-----额定电流1-------1P(1极)断路器DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3极。
（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。
（大概有30%的设计者注意到了这一条）。
（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。
高压断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。
其代表意义为：ABC-DE/F-GA—产品名称，用下列字母表示：S—少油断路器D—多油断路器; K—空气断路器; L—六氟化硫断路器; Z—真空断路器; Q—产气断路器;C—磁吹断路器。
B—使用环境：N—户内;W—户外。
C—设计系列顺序号：以数字1、2、3……表示。
D—额定电压，KV。
E—其它补充工作特性标志：G—改进型F—分相操作D带有电碰操动机构F—额定电流，A。
G—额定开断电流，KA。
断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。
其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器;DKLZQCN—户内;W—户外。
以数字1、2、3……表示。
④—额定电压，KV。
⑤—其它补充工作特性标志：G—改进型;F—分相操作。
⑥—额定电流，A。
⑦—额定开断电流，KA。
⑧—特殊环境代号。
低压断路器：DW10系列框架式自动开关;DWX15、DW17(ME)DZ10DZ15DZX10DZ20DZ25DWSWSN系列高压户内安装少油断路器; ZW系列高压户外安装真空断路器; ZN系列高压户内安装真空断路器; LW系列高压户外安装SF6断路器; LN系列高压户内安装SF6断路器;注：1、这里的部分型号现已停产，但还有在装的在用。
2、外国引进、合资型号等未列入。
补充：GW-110(III)W-630、G------隔离开关W------(ⅢS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关?????说完一些关于断路器型号数字字母的意义，下面我们来看看那些最常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。
保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。
DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。
DZ12，三舷00v用。
DZ15DZ20）及中，短路和DZ47系列小型断路器主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。
空气开关主要有那些型号？低压断路器按灭弧介质分类，有空气断路器和真空断路器等；按用途分类，有配电用断路器、电动机保护用断路器、照明用断路器和漏电保护断路器等。
配电用低压断路器按保护性能分，有非选择型和选择型两类。
非选择型断路器，一般为瞬时动作，只作短路保护用；也有的为长延时动作，只作过负荷保护用。
选择型断路器，有两段保护、三段保护和智能化保护。
两段保护为瞬时或短延时与长延时两段。
三段保护为瞬时、短延时与长延时特性三段。
其中瞬时和短延时特性适于短路保护，而长延时特性适于过负荷保护。
而智能化保护，其脱扣器由微机控制，保护功能更多，选择性更好，这种断路器称为智能型断路器。
DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。
保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。
DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。
DZ12系列塑料外壳式断路器，体积小巧，结构新颖、性能优良可靠。
主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz 单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。
DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a（100）的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。
DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v（400v）及以下，其额定电流至1250a 。

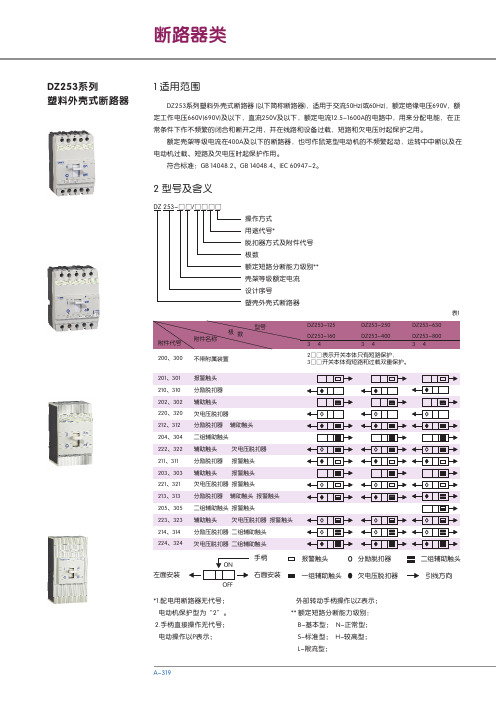

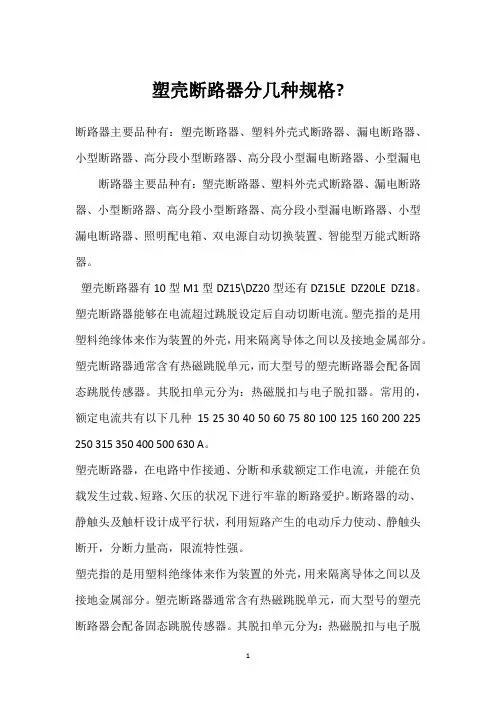

塑壳断路器分几种规格?
断路器主要品种有：塑壳断路器、塑料外壳式断路器、漏电断路器、小型断路器、高分段小型断路器、高分段小型漏电断路器、小型漏电断路器主要品种有：塑壳断路器、塑料外壳式断路器、漏电断路器、小型断路器、高分段小型断路器、高分段小型漏电断路器、小型漏电断路器、照明配电箱、双电源自动切换装置、智能型万能式断路器。
塑壳断路器有10型M1型DZ15\DZ20型还有DZ15LE DZ20LE DZ18。
塑壳断路器能够在电流超过跳脱设定后自动切断电流。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱扣器。
常用的，额定电流共有以下几种15 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。
塑壳断路器，在电路中作接通、分断和承载额定工作电流，并能在负载发生过载、短路、欠压的状况下进行牢靠的断路爱护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断力量高，限流特性强。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱
扣器。
塑壳断路器有10型，M1型，DZ15\DZ20型，还有DZ15LE，DZ20LE，
DZ18、等，塑壳断路器每个厂家表示型号都不一样。
以上就是关于塑壳断路器型号方面的一些共享。
