半刚性基层施工技术

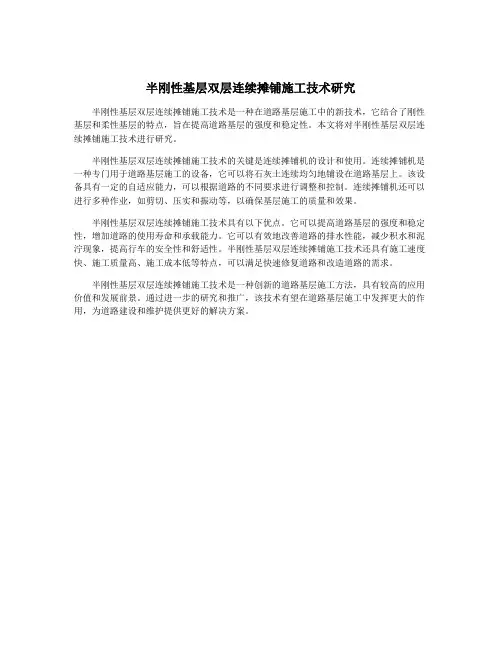

半刚性基层双层连续摊铺施工技术研究
半刚性基层双层连续摊铺施工技术是一种在道路基层施工中的新技术，它结合了刚性基层和柔性基层的特点，旨在提高道路基层的强度和稳定性。

本文将对半刚性基层双层连续摊铺施工技术进行研究。

半刚性基层双层连续摊铺施工技术的关键是连续摊铺机的设计和使用。

连续摊铺机是一种专门用于道路基层施工的设备，它可以将石灰土连续均匀地铺设在道路基层上。

该设备具有一定的自适应能力，可以根据道路的不同要求进行调整和控制。

连续摊铺机还可以进行多种作业，如剪切、压实和振动等，以确保基层施工的质量和效果。

半刚性基层双层连续摊铺施工技术具有以下优点。

它可以提高道路基层的强度和稳定性，增加道路的使用寿命和承载能力。

它可以有效地改善道路的排水性能，减少积水和泥泞现象，提高行车的安全性和舒适性。

半刚性基层双层连续摊铺施工技术还具有施工速度快、施工质量高、施工成本低等特点，可以满足快速修复道路和改造道路的需求。

半刚性基层双层连续摊铺施工技术是一种创新的道路基层施工方法，具有较高的应用价值和发展前景。

通过进一步的研究和推广，该技术有望在道路基层施工中发挥更大的作用，为道路建设和维护提供更好的解决方案。

浅析半刚性基层开裂原因及施工技术本文结合笔者的工作实际，浅析了半刚性基层开裂原因分析以及公路半刚性基层的施工技术。

标签半刚性基层；开裂；施工技术1 前言水泥稳定碎石材料半刚性基层，在过去10~20年中，作为我国高等级公路（尤其高速公路网络）路面的主要承重结构层，为我国高等级公路建设事业的快速发展起到了巨大的历史性贡献作用。

但是与国外发达国家相比较，分析发现我国已建成的高等级路面的使用寿命往往要短不少，甚至在某些地区或某些路段的使用寿命往往仅达到设计使用寿命的一半左右（即5~6年），就开始出现较为严重的损害，从而进行大面积的返修与维护。

当然，路面损害的因素很多，例如：全国性普遍超重超载现象、地域性气候特征差异、从业单位的技术与管理水平差异、使用初期的管养水平差异以及路基的质量差异等等。

除去这些“差异”性因素外，单就我国普遍采用的“强基弱面”型路面结构层而言，虽然不能否定其历史性贡献，但是经过这些年的建设实践与使用证明，还是存在着一些技术上的不足的2 半刚性基层开裂原因分析半刚性基层开裂的原因相当繁杂，抛开荷载重复作用下产生的疲劳破坏性开裂即荷载开裂外，仅就该类材料自身特性而言，可分为“干缩性”和“收缩性”两大类型（当然这两类往往也是同时发生作用的）开裂，前者（干缩性）又是最为主要的因素。

干缩性：水稳材料经拌和、摊铺、压实后，由于蒸发和混合料内部发生水化作用，混合料的水分不断减少。

由于水的减少而发生的毛细管作用、吸附作用、分子间力的作用、材料矿物晶体或凝胶体间层间水的作用、碳化收缩作用等等均会引起半刚性材料产生体积收缩。

水泥稳定材料中的粘性成分愈多、水泥剂量越大、含水量越大、干缩应力也越大，导致裂缝增多，缝宽增大。

收缩性：组成半刚性材料的“三个相”，即不同矿物颗粒组成的固相、液相（水）和气相在降温过程中相互作用的结果，使半刚性材料产生体积收缩，即温度收缩。

固相的矿物颗粒而言，原材料中砂粒以上（即≥4.75mm以上）颗粒的温度收缩系数较小；粉粒（≤0.075mm）以下颗粒，特别是粘土矿物（≤0.002mm）的温度收缩性较大。

半刚性基层铣刨高效再生水稳层施工工法半刚性基层铣刨高效再生水稳层施工工法一、前言半刚性基层铣刨高效再生水稳层施工工法是一种在道路维修和改造中广泛应用的技术。

本文将分别介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点半刚性基层铣刨高效再生水稳层施工工法具有以下特点：1. 高效节能：该工法采用铣刨机对旧水稳层进行铣刨处理，然后将再生材料通过配合骨料等加入水泥乳化剂、沥青乳化剂等进行稳定处理。

相较于传统施工工法，具有施工速度快、能耗低的特点。

2. 耐久性好：经过铣刨处理和再生材料稳定处理后的水稳层具有较好的抗裂、抗水剥落和抗脱层能力，提高了道路的使用寿命。

3. 环保可持续：该工法能够有效利用旧水稳层再生材料，减少对自然资源的消耗。

同时，采用环保的乳化剂进行稳定处理，降低了环境污染。

三、适应范围半刚性基层铣刨高效再生水稳层施工工法适用于城市道路、农村公路、高速公路等各种道路类型，适应范围广泛。

四、工艺原理该工法的工艺原理主要包括以下几个方面：1. 施工工法与实际工程的联系：通过铣刨机对旧水稳层进行铣刨处理，将旧材料进行回收再利用，提高资源利用率。

2.采取的技术措施：通过添加乳化剂和其他辅助材料，将再生材料与新骨料充分混合，形成均匀的混合料。

然后进行压实、脱水和养护等环节，最终形成坚固的再生水稳层。

五、施工工艺施工工艺主要包括以下几个阶段：1. 路面准备：对旧水稳层进行铣刨处理，清除松动和老化的部分，使其平整。

2. 配料和搅拌：将再生材料和新骨料按一定比例进行混合搅拌，添加乳化剂和辅助材料，形成混合料。

3. 铺设与压实：将混合料铺设在已经清理好的路面上，利用压路机进行压实处理，保证路面整体均匀致密。

4. 脱水和养护：对铺设完成的水稳层进行脱水和养护处理，加速强度的发展，提高工程的质量。

六、劳动组织施工中需要对劳动力进行合理组织，包括铣刨机操作员、搅拌工、铺设工、压路机操作员等。

丰津公路半刚性基层振动成型设计法施工技术指南（文件编号：FJ002）天津市市政工程研究院2010年5月丰津公路半刚性基层振动设计方法施工技术指南1 施工准备工作1.1 施工机械设备要求路面基层施工单位配备足够的拌和、运输、摊铺、压实等施工机械设备和配件，开工前做好保养、试机工作，尽量避免在施工期间发生有碍施工进度和质量的故障。

半刚性材料振动成型设计方法要求的主要机械设备配臵要求如下：（1）拌和楼应配臵产量大于500t／h的拌和楼，并与实际摊铺能力相匹配；为使混合料拌和均匀，拌缸要满足一定长度；至少要有五个进料斗，料斗上口必须安装钢筋网盖，筛除超出粒径规格的集料及杂物，且料斗之间用挡板隔开，防止规格集料混杂；拌和楼的用水应配有大容量的储水箱；料斗、罐仓要求装配高精度电子动态计量器，电子动态计量器应经有资质的计量部门进行计量标定后方可使用。

（2）摊铺机应根据路面基层的宽度、厚度，选用合适机械。

施工时应采用两台摊铺机梯队作业，要求两台摊铺机功能一致，最好为同一机型（摊铺机后挡板必须加胶板以避免上下离析），且机型较新（2年以内），功能较全，以保证路面基层摊铺均匀，厚度一致，完整无缝，平整度好。

（3）压路机压路机的吨位和台数必须与拌和楼及摊铺机生产能力相匹配，至少应配备自重23t以上的振动压路机4台和自重30t以上的胶轮压路机2台，从加水拌和到碾压终了的时间不得超过2h，保证施工正常进行。

（4）自卸汽车、装载机、洒水车数量应与拌和设备、摊铺设备、压路机相匹配。

（5）水泥钢制罐仓由拌和楼生产能力决定其容量（1个80～100t或2个50t），罐仓内应配有水泥破拱器，以免水泥起拱停流。

以上机械设备数量至少应满足每个工点、每日连续正常生产及工期要求。

1.2 试验检测仪器基层工地试验室主要检测仪器配备标准表1开工前要求加强对拌和楼、试验检测仪器等设备的标定工作，监理、建设单位必须对标定情况进行检查、核验，确保拌和及检测数据真实可靠。
