直流电阻测量与原理

直流电阻电桥电阻测试仪原理1 前言电气领域中，电阻是一个重要的电性量，测量电阻的精确度可以直接影响我们的实验结果和项目成果。

为了保证测量的精度和准确度，我们需要使用专业的仪器来进行测量。

本文将介绍一款常用的电阻测试仪——直流电阻电桥电阻测试仪的原理和工作方式，希望能为大家提供一定的参考和帮助。

2 直流电阻电桥电阻测试仪是什么？直流电阻电桥电阻测试仪，也被称为简称“电桥”，是一种用来测量电阻的仪器。

电桥测量电阻时可以达到较高的精度和准确度，常用于精密实验和工业控制领域中。

3 电桥测量电阻的原理电桥测量电阻的原理是基于电阻与电阻之间串联和并联的电性质，高精度电桥的基础结构一般由四个电阻、一个电源和一个指针式电表组成，结构简单，但具有很高的测量精度。

电桥利用了电路对称补偿原理，即通过对电桥中的每个分支进行调整，使得两个对角线上的电压相等，从而达到电桥平衡的状态，测得的电阻值即为要求的电阻值。

4 电桥测量电阻的工作步骤电桥的测量电阻的步骤如下：4.1 调整电臂在使用电桥时，需要将调整电阻的电臂往外旋转，使其与未知电阻并联起来，调整到一定电位后，再按电桥的操作步骤，调整电桥其余三个电阻的大小和相互间的配合，使得电桥的两个对角线的电位相等。

4.2 测量电阻在电桥平衡时，我们可以用电表进行读数，通过对电表的读数值进行计算，可以得到所要测量的电阻的值。

5 电桥测量电阻的优劣与电桥的分类电桥的测量精度取决于仪器的制作工艺和组成部分，不同的制作工艺和组成部分对仪器的测量精度有着显著的影响，因此，电桥可以分为以下几类：5.1 一般电桥一般电桥是在实验室中进行日常实验时使用的一种电桥，具有较低的测量精度和稳定性，多用于一般性实验。

5.2 中档电桥中档电桥具有较高的测量精度和稳定性，同时价格相对一般电桥较贵，主要用于高精度实验和产线生产的控制。

5.3 高档电桥高档电桥是测量精度和稳定性最高的电桥类型，一般用于实验室和精密生产过程中的控制，其价格也是最高的。

用多种方法测量直流电阻一、实验目的1、熟悉各种电学仪器及电路技巧;2、掌握多种方法测量直流电阻3、巩固不确定度的评定方法 二、仪器DH6108赛电桥综合实验仪，直流稳压电源，万用电表，电阻箱，两个待测电阻，千分尺,直流电流表，直流电压表，滑线变阻器，检流计等三、实验原理电阻是电磁学实验工作中的常用元件，可分为高值电阻（兆欧以上）、中值电阻（10欧～兆欧）、低值电阻（10欧以下）。

测量电阻的方法有许多种，常用的如伏安法、电桥法、比较测量方法(电压比等于电阻比)。

（一）伏安法测量电阻的原理（适用于测中值电阻）1、实验线路的比较和选择当电流表内阻为0，电压表内阻无穷大时，下述两种测试电路的测量不确定度是相同的。

图1 电流表外接测量电路 图2 电流表内接测量电路被测电阻的阻值为： IV R =。

但实际的电流表具有一定的内阻，记为R I ；电压表也具有一定的内阻，记为R V 。

因为R I 和R V 的存在，如果简单地用IVR =公式计算电阻器电阻值，必然带来附加测量误差。

为了减少这种附加误差，测量电路可以粗略地按下述办法选择：比较(R/R I )和(R V /R )的大小，比较时R 取粗测值或已知的约值。

如果前者大则选电流表内接法，后者大则选择电流表外接法。

如果要得到测量准确值，就必须按下（1）、（2）两式，予以修正。

即电流表内接测量时，I R IVR -=（1） 电流表外接测量时，VR V I R 11-= （2） 2、测量误差与不确定度的评定实验使用的电压表和电流表的量程和准确度等级一定时，可以估算出U V 、U I ，再用简化公式I R I VR -=计算时的相对不确定度 （3） 式中U R 表示测量R 的不确定度，并非指R 的电压值。

可见要使测量的准确度高，应选择线路的参数使数字表的读数尽可能接近满量程，因为这时的V 、I 值大，U R ／R 就会小些。

当电压表、电流表的内阻值R V 、R I 及其不确定度大小U RI 、U RV 已知时，可用公式(1)、(2)更准确地求得R 的值，相对不确定度由下式求出：电流表内接时：（4） 电流表外接时： （5） 这就知道由公式(1)、(2)来得到电阻值R 时，线路方案和参数的选择应使U R ／R 尽可能最小（选择原则3）。

直流电阻测试仪的工作原理直流电阻测试仪是一种用于测量电路中直流电阻的仪器。

它的工作原理是基于欧姆定律和电桥原理。

我们来了解一下欧姆定律。

欧姆定律是描述电流、电压和电阻之间关系的基本定律。

根据欧姆定律，电流等于电压除以电阻，即I = U/R，其中I为电流，U为电压，R为电阻。

通过测量电流和电压，我们可以计算出电阻的值。

而电桥原理是电阻测量的基础。

电桥是由四个电阻和一个电流源组成的电路。

当电桥平衡时，即电桥两侧电压相等时，可以根据电桥的性质推导出待测电阻的值。

直流电阻测试仪利用了这两个原理，通过测量待测电阻两端的电压和流过待测电阻的电流，计算出电阻的值。

具体工作过程如下：1. 首先，将待测电阻连接到直流电阻测试仪的测量端口上。

2. 通过操作直流电阻测试仪，使其输出一个已知大小的电流。

3. 测量待测电阻两端的电压，可以使用电压表或直流电阻测试仪自带的测量功能。

4. 根据欧姆定律，计算出待测电阻的值。

将测得的电流值和电压值代入欧姆定律的公式中，即可得到电阻的值。

需要注意的是，直流电阻测试仪在测量过程中要保证电路的稳定性和精确性。

因此，通常会采用高精度的电流源和电压测量仪器，以确保测量结果的准确性。

直流电阻测试仪还可以进行多种测量模式的切换，例如四线测量和两线测量。

四线测量可以消除电路中的接触电阻和导线电阻对测量结果的影响，提高测量的精确度。

总结起来，直流电阻测试仪通过测量待测电阻两端的电压和电流，利用欧姆定律计算出电阻的值。

它是一种常用的电子测量仪器，广泛应用于电子工程、电力系统和科学研究等领域。

通过使用直流电阻测试仪，我们可以准确地测量电路中的直流电阻，从而帮助我们分析和解决电路中的问题。

简述直流电桥法的原理一、引言直流电桥法是一种常用的电学测量方法，它可以用来测量电阻、电容和电感等物理量。

该方法基于电桥平衡原理，通过调节不同元件的阻值或容值，使得电桥两侧的电势差为零，从而得到待测物理量。

二、基本原理直流电桥法的基本原理是利用平衡条件下两侧的电势差为零来测量待测元件的物理量。

在一个典型的直流电桥中，有四个分支：待测元件分支、标准元件分支、比率臂分支和控制臂分支。

其中待测元件和标准元件可以是任何一种被测物理量（如阻值、容值或者电感）。

三、平衡条件当直流电桥中四个分支中任意三个分支中都已知时，可以通过调节第四个分支的参数来使得整个电桥达到平衡状态。

当达到平衡状态时，整个电路中没有任何的漏流和漏压，并且两侧的电势差为零。

四、应用范围直流电桥法广泛应用于各种物理量的测量中。

例如，在阻抗匹配电路中，可以利用直流电桥法来测量电阻和电容的值。

在电感测量中，可以利用直流电桥法来测量电感的值。

此外，在无线电技术中，直流电桥法也常用于天线匹配和调谐等方面。

五、优点与其他测量方法相比，直流电桥法具有以下优点：1. 精度高：由于平衡条件的存在，直流电桥法能够获得非常高的精度。

2. 稳定性好：由于平衡条件的存在，直流电桥法具有很好的稳定性。

3. 适用范围广：由于可以测量多种物理量，因此直流电桥法适用范围非常广泛。

六、缺点与其他测量方法相比，直流电桥法也存在一些缺点：1. 对环境要求高：由于需要保持整个系统稳定，因此对环境要求较高。

2. 测量时间长：由于需要不断调节参数以达到平衡状态，因此测量时间较长。

3. 需要标准元件：为了保证精度和稳定性，需要使用标准元件进行校准和比较。

七、总结综上所述，直流电桥法是一种非常重要的电学测量方法，它可以用来测量多种物理量，并且具有高精度和良好的稳定性。

虽然存在一些缺点，但是在实际应用中仍然得到了广泛的应用和发展。

直流电阻测试仪原理直流电阻测试仪是一种用来测量电路、电器元件等电阻值的仪器。

它通过施加一定的直流电压，测量电路中的电流，从而计算出电路的电阻值。

在电子、电力、通信等领域，直流电阻测试仪被广泛应用于电路故障排除、电器元件质量检测等方面。

本文将介绍直流电阻测试仪的原理及其工作过程。

首先，直流电阻测试仪原理是基于欧姆定律的。

欧姆定律指出，在恒定温度下，电流通过某些材料时与两端的电压成正比，即电流I与电压V之比为一个恒定值，即电阻R。

这个恒定值就是电阻的电阻值，通常用单位欧姆（Ω）来表示。

因此，直流电阻测试仪的工作原理就是利用欧姆定律来测量电路中的电阻值。

其次，直流电阻测试仪通过施加一定的直流电压来激励被测电路或电器元件，然后测量通过被测电路的电流值。

根据欧姆定律，通过测量电流值和施加的电压值，就可以计算出电路的电阻值。

这种测量方法可以快速、准确地获取电路的电阻值，对于电路故障排除和电器元件质量检测非常有帮助。

另外，直流电阻测试仪在测量过程中需要考虑一些影响因素，如接触电阻、温度漂移等。

接触电阻是指测量引线和被测电路之间的接触电阻，它会对测量结果产生一定的影响。

为了减小接触电阻的影响，通常在测量时会选择低电阻值的测试引线，并确保测试引线与被测电路之间的接触良好。

此外，温度漂移也是一个影响因素，它指的是被测电路在工作过程中由于温度变化而导致电阻值发生变化。

为了减小温度漂移的影响，通常在测量过程中会对被测电路进行恒温处理，以确保测量结果的准确性。

综上所述，直流电阻测试仪是一种通过施加一定的直流电压，测量电路中的电流，从而计算出电路的电阻值的仪器。

它基于欧姆定律，通过测量电流值和施加的电压值来快速、准确地获取电路的电阻值。

在实际应用中，需要注意接触电阻和温度漂移等影响因素，以确保测量结果的准确性。

直流电阻测试仪在电子、电力、通信等领域有着广泛的应用，对于电路故障排除和电器元件质量检测起着重要的作用。

电机绕组直流电阻测量方法在电机试验中，有时需要测定绕组的直流电阻，用以校核设定值，计算电机的效率及绕组的温升，那么实际应用中电机绕组的直流电阻测量一般采取哪些方法呢？本文针对目前主要运用的直流伏安法和电桥法两种测量方法进行陈述。

一测量电机绕组直流电阻的目的异步电动机的直流电阻，包括定子绕组、绕线式电动机转子绕组及启动变阻器等的直流电阻，测量这些直流电阻的目的，是为了检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。

绕组的阻值大小是随温度的变化而变化的，在测定绕组实际冷态下的直流电阻时，要同时测量绕组的温度，以便将该电阻换算成基准工作温度下的数值。

二测量电机测量方法及分析目前测量绕组直流电阻主要采用直流伏安法和电桥法两种方式，以下就分别对每种测量方法进行分析。

01直流伏安法测量电源采用蓄电池或其它电压稳定的直流电源，为保护电压表，可在测量回路中串接一个保护开关。

测量时，先断开电压表，待电流稳定后，再闭合保护开关，接通电压表，测量绕组两端电压，测量后应先断开电压表，以防在电源断开时绕组产生的自感电动势损坏电压表。

为保证足够精度，电流要有一定的数值，但又不能超过绕组额定电流的20%，并应尽快同时读数，以免被测绕组发热影响测量准确度。

测量小电阻时，若考虑电压表的分流电流(设电压表内阻为Rv，电压表读数为U，电流表读数为I)，被测绕组的直流电阻为：R=U/(I-U/Rv)；若不考虑电压表的分流电流，则R=U/I。

计算值比实际电阻值稍小，绕组电阻越小，分流电流越小，误差则越小。

测量大电阻时，考虑到电流表内阻Ra上的压降，则被测绕组的电阻为：R=(U-RaI)/I；若不考虑电流表的内阻压降，则R=U/I，计算值中包括了电流表的内阻，比实际的电阻值稍大，绕线电阻越大，电流表内阻越小，误差也越小。

02电桥法直流电桥是测量直流电阻的专用仪器，它分为单臂电桥和双臂电桥。

单臂电桥适用于测量1Ω以上的较大电阻，双臂电桥适用于测量1Ω以下的较小电阻。

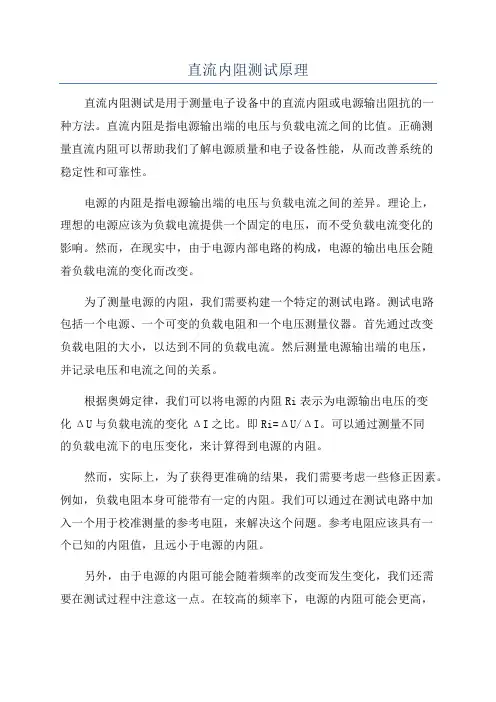

直流内阻测试原理直流内阻测试是用于测量电子设备中的直流内阻或电源输出阻抗的一种方法。

直流内阻是指电源输出端的电压与负载电流之间的比值。

正确测量直流内阻可以帮助我们了解电源质量和电子设备性能，从而改善系统的稳定性和可靠性。

电源的内阻是指电源输出端的电压与负载电流之间的差异。

理论上，理想的电源应该为负载电流提供一个固定的电压，而不受负载电流变化的影响。

然而，在现实中，由于电源内部电路的构成，电源的输出电压会随着负载电流的变化而改变。

为了测量电源的内阻，我们需要构建一个特定的测试电路。

测试电路包括一个电源、一个可变的负载电阻和一个电压测量仪器。

首先通过改变负载电阻的大小，以达到不同的负载电流。

然后测量电源输出端的电压，并记录电压和电流之间的关系。

根据奥姆定律，我们可以将电源的内阻Ri表示为电源输出电压的变化ΔU与负载电流的变化ΔI之比。

即Ri=ΔU/ΔI。

可以通过测量不同的负载电流下的电压变化，来计算得到电源的内阻。

然而，实际上，为了获得更准确的结果，我们需要考虑一些修正因素。

例如，负载电阻本身可能带有一定的内阻。

我们可以通过在测试电路中加入一个用于校准测量的参考电阻，来解决这个问题。

参考电阻应该具有一个已知的内阻值，且远小于电源的内阻。

另外，由于电源的内阻可能会随着频率的改变而发生变化，我们还需要在测试过程中注意这一点。

在较高的频率下，电源的内阻可能会更高，这是因为一些电源可能会用到电容器和电感元件，以稳定输出电压。

因此，我们需要根据具体情况选择合适的测试频率。

总之，直流内阻测试是一种测量电子设备直流内阻或电源输出阻抗的重要方法。

它可以帮助我们了解电源质量和设备性能，从而改善系统的稳定性和可靠性。

测试原理基于奥姆定律和电源的内阻特性，需要构建一个特定的测试电路，并考虑一些修正因素，以获得准确的测量结果。

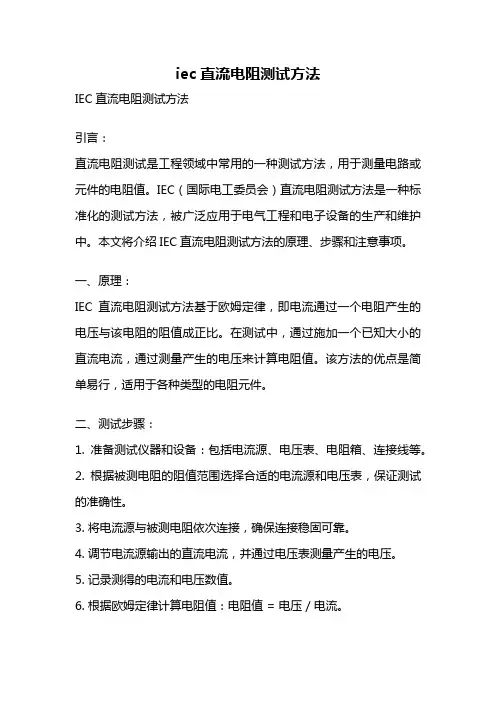

iec直流电阻测试方法IEC直流电阻测试方法引言：直流电阻测试是工程领域中常用的一种测试方法，用于测量电路或元件的电阻值。

IEC（国际电工委员会）直流电阻测试方法是一种标准化的测试方法，被广泛应用于电气工程和电子设备的生产和维护中。

本文将介绍IEC直流电阻测试方法的原理、步骤和注意事项。

一、原理：IEC直流电阻测试方法基于欧姆定律，即电流通过一个电阻产生的电压与该电阻的阻值成正比。

在测试中，通过施加一个已知大小的直流电流，通过测量产生的电压来计算电阻值。

该方法的优点是简单易行，适用于各种类型的电阻元件。

二、测试步骤：1. 准备测试仪器和设备：包括电流源、电压表、电阻箱、连接线等。

2. 根据被测电阻的阻值范围选择合适的电流源和电压表，保证测试的准确性。

3. 将电流源与被测电阻依次连接，确保连接稳固可靠。

4. 调节电流源输出的直流电流，并通过电压表测量产生的电压。

5. 记录测得的电流和电压数值。

6. 根据欧姆定律计算电阻值：电阻值 = 电压 / 电流。

7. 如需对多个电阻进行测试，重复以上步骤。

三、注意事项：1. 测试时应确保电路或元件处于断电状态，避免电流过大引起短路或损坏设备。

2. 测试前应检查仪器的工作状态，确保其正常工作。

3. 在连接电路时，应确保连接线的接触良好，避免接触不良导致测试结果不准确。

4. 测试时应注意安全，避免触摸带电部分，防止电击事故的发生。

5. 测试结束后，应及时断开电源，避免长时间通电造成设备损坏或能耗浪费。

6. 如需测试高阻值电阻，应采用合适的测量范围和精度，避免测量误差过大。

四、总结：IEC直流电阻测试方法是一种常用的电气测试方法，适用于各种类型的电阻元件的测量。

通过施加已知大小的直流电流，测量产生的电压，再根据欧姆定律计算电阻值，可以准确快捷地得到被测电阻的阻值。

在测试过程中，需要注意安全、仪器的选择和连接的可靠性，以保证测试结果的准确性。

IEC直流电阻测试方法在工程领域有着广泛的应用，对于电气设备的生产和维护具有重要意义。

自组直流电桥测量电阻实验报告一、实验目的本次实验的主要目的是通过自组直流电桥测量电阻，掌握直流电桥的基本原理、使用方法和注意事项，以及了解电阻的测量方法。

二、实验原理1. 直流电桥的基本原理直流电桥是一种用于测量未知电阻值的仪器。

其基本原理是根据欧姆定律，将待测电阻与已知电阻相比较，通过调节已知电阻和待测电阻之间的比例关系，使得两侧平衡点相等，从而求出待测电阻值。

2. 直流电桥的使用方法（1）接线：将待测电阻R与已知标准电阻R0、可变调节器V和直流稳压源E进行接线。

其中，待测电阻R和标准电阻R0并联在同一支路上。

（2）调节：先将可变调节器V置于最大值位置，再通过逐步降低V 值来达到平衡点。

当两侧平衡点相等时，即为所求。

3. 注意事项（1）保持稳定：在调节过程中应尽量保持稳定，并避免外界干扰。

（2）避免过大电流：应避免过大电流通过待测电阻，以免损坏待测电阻。

（3）避免温度变化：应避免在温度变化较大的环境下进行实验，以免影响测量精度。

三、实验步骤1. 准备工作：将所需仪器设备准备好，包括直流稳压源、自组直流电桥、标准电阻等。

2. 接线：按照上述接线方法进行接线，并将待测电阻与标准电阻并联在同一支路上。

3. 调节：先将可变调节器V置于最大值位置，再逐步降低V值来达到平衡点。

当两侧平衡点相等时，即为所求。

4. 测量数据：记录下调节到平衡点时的已知标准电阻R0和可变调节器V的数值，并计算出待测电阻R的数值。

5. 重复实验：为了提高实验精度，应重复进行多次实验，并取多次结果的平均值作为最终结果。

四、实验结果及分析通过本次实验，我们得到了多组待测电阻R的数值，并计算出其平均值。

在计算过程中，我们还需考虑实验误差的影响。

实验误差主要包括系统误差和随机误差两种。

1. 系统误差系统误差是由于仪器本身的缺陷或使用不当而引起的误差。

在本次实验中，可能存在的系统误差包括电桥电路中电源的波动、电阻温度系数等因素。

2. 随机误差随机误差是由于各种不可预测因素引起的、无规律性的误差。

直流电阻测试仪原理解析
1.施加已知电流：测试仪通过内置的电流源，施加一个已知大小的直
流电流到被测电阻上。

电流大小通常可在测试仪上设定，并且可以根据被
测电阻的要求进行调整。

2.测量电压：测试仪通过内置的电压测量功能，测量被测电阻两端的
电压。

这可以通过两个探针来实现，将一个探针放在电阻的一端，另一个
探针放在电阻的另一端，以测量电压差。

3.计算电阻值：测试仪通过欧姆定律，根据测量得到的电流与电压值，计算出电阻的数值。

具体计算的公式为R=V/I，其中R表示电阻值，V表
示电压值，I表示电流值。

自动范围调节功能可以根据被测电阻的大小自动选择合适的测量范围。

这样可以避免电阻值过大或过小导致测量错误或损坏仪器。

自动零点校准功能可以在测量前自动调整仪器的零点，以消除内部电
路的误差。

这可以提高测量的准确性。

数据记录和显示功能可以将测量得到的电阻值保存在仪器的内存中，
并通过显示屏展示出来。

这样可以方便用户查看和记录测量结果。

总之，直流电阻测试仪通过测量电流与电压之间的关系，利用欧姆定
律计算出被测电阻的数值。

它具有简单易用、准确可靠的特点，是电路测
试和维修中常用的工具。
