直流电阻测量电路

9205数字万用表工作原理电路及其测量电路- 全文数字万用表由数字电压表（DVM）配上各种变换器所构成的，因而具有交直流电压、交直流电流、电阻和电容等多种测量功能。

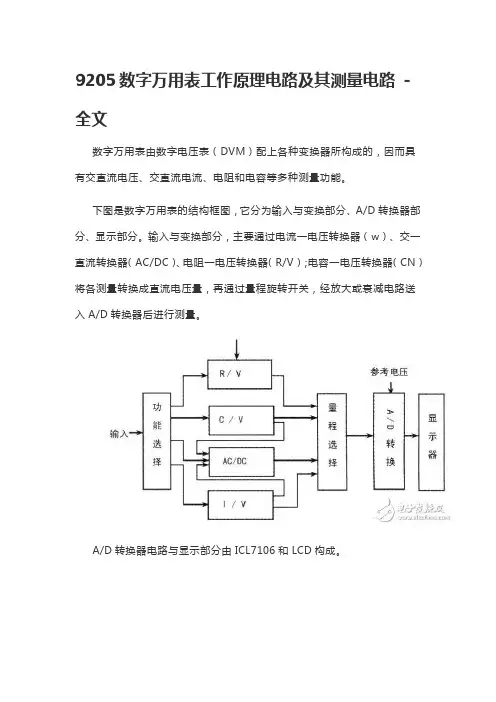

下图是数字万用表的结构框图，它分为输入与变换部分、A/D转换器部分、显示部分。

输入与变换部分，主要通过电流一电压转换器（w）、交一直流转换器（AC/DC）、电阻一电压转换器（R/V）；电容一电压转换器（CN）将各测量转换成直流电压量，再通过量程旋转开关，经放大或衰减电路送入A/D转换器后进行测量。

A/D转换器电路与显示部分由ICL7106和LCD构成。

我们可以看出数字万用表是以直流200mV作基本量程，配接与之成线性变换的直流电压、电流；交流电压、电流，欧姆、电容变换器即能将各自对应的电参量用数字显示出来。

功能电路及工作原理1．电阻测量电路及小数点显示电路（见下图）①采用比例法测量电阻，被测电阻Rx和基准电阻串联起来接在V+和COM之间，Uin=V+RX/（R+RX）。

测量档位确定后，R确定，则Rx越大，Uin也越大；档位从200Ω~20MΩ变化时，相应的R也增大，通过计算可以看出能保证Rx上的分压不会超出一定值，使各个量程保持平衡。

②ICL7106只有液晶笔端和背电极驱动端，为了显示小数点，利用运放OP1构成反相放大器形成小数点显示电路，使得ICL7106去LCD的背电极BP点的脉冲信号（50Hz的方波，占空比位50%，保证交流电压有效值为0，延长LCD的使用时间）和相应去每个小数点BP2、BP20、BP200的脉冲信号反向，根据液晶的显示原理，此时正好点亮相应的小数点。

2．直流电压测量电路及交流电压测量电路（见下图）①直流电压测量采用电阻分压器法测量电压，输入的直流电压通过分压和转换开关将各个量程电压均变成为0～200mV直流电压，最后送入A/D 转换电路去显示。

测量值越大，则分压送入ICL7106的输入端的电压越大；档位从200mV～1000V变化时，相应的档位电阻减少，通过计算可以看出能保证去7106的输入端电压不会超出一定值200mV，这样可以使各个量程保持平衡（如下表所示）。

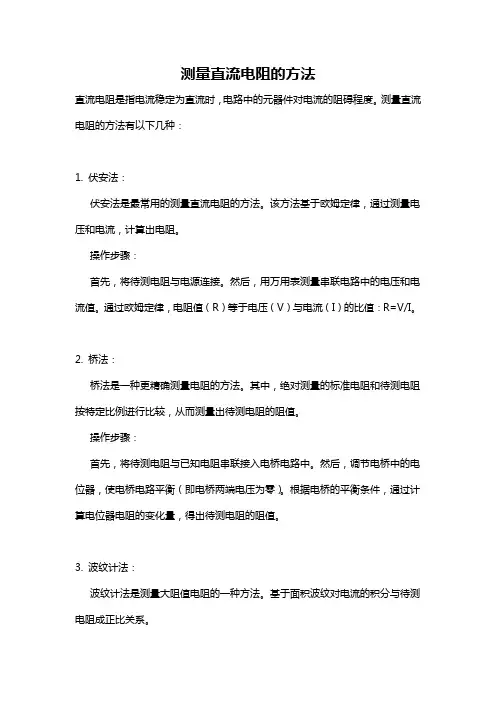

测量直流电阻的方法直流电阻是指电流稳定为直流时，电路中的元器件对电流的阻碍程度。

测量直流电阻的方法有以下几种：1. 伏安法：伏安法是最常用的测量直流电阻的方法。

该方法基于欧姆定律，通过测量电压和电流，计算出电阻。

操作步骤：首先，将待测电阻与电源连接。

然后，用万用表测量串联电路中的电压和电流值。

通过欧姆定律，电阻值（R）等于电压（V）与电流（I）的比值：R=V/I。

2. 桥法：桥法是一种更精确测量电阻的方法。

其中，绝对测量的标准电阻和待测电阻按特定比例进行比较，从而测量出待测电阻的阻值。

操作步骤：首先，将待测电阻与已知电阻串联接入电桥电路中。

然后，调节电桥中的电位器，使电桥电路平衡（即电桥两端电压为零）。

根据电桥的平衡条件，通过计算电位器电阻的变化量，得出待测电阻的阻值。

3. 波纹计法：波纹计法是测量大阻值电阻的一种方法。

基于面积波纹对电流的积分与待测电阻成正比关系。

操作步骤：首先，将待测电阻与标准电阻串联并接入电路中。

然后，通过固定频率的方波电压输入电路，并使数据记录器自动记录波纹电流的整个波形。

最后，计算波纹电流的面积，并根据标准电阻的阻值推算待测电阻的阻值。

4. 关电路法：关电路法是测量较小电阻值的一种方法。

它利用高灵敏度的电流表（如磁悬浮电流表），通过测量待测电阻的并联回路电流和电压，计算出电阻的值。

操作步骤：首先，将待测电阻与标准电阻并联连接，并接入电路中。

然后，通过高灵敏度电流表测量并联电路中的电流。

最后，根据欧姆定律，电阻值等于电压与电流之比。

5. 数字万用表法：数字万用表法是使用数字万用表来直接读取电阻值的方法。

该方法适用于测量小阻值或较大阻值的电阻。

操作步骤：首先，将待测电阻接入电路中。

然后，选择数字万用表的电阻测量档，并连接测试引线到待测电阻的两端。

最后，读取数字万用表显示的电阻值即可。

总结：测量直流电阻的方法有伏安法、桥法、波纹计法、关电路法和数字万用表法等。

具体选择哪种方法取决于待测电阻的范围和精确度要求。

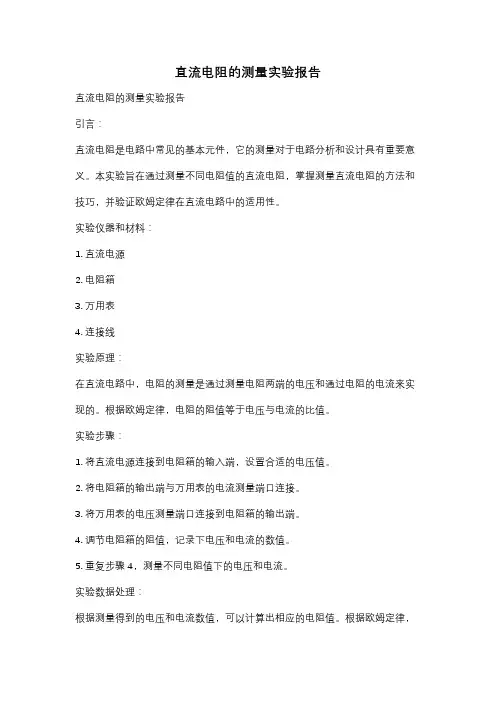

直流电阻的测量实验报告直流电阻的测量实验报告引言：直流电阻是电路中常见的基本元件，它的测量对于电路分析和设计具有重要意义。

本实验旨在通过测量不同电阻值的直流电阻，掌握测量直流电阻的方法和技巧，并验证欧姆定律在直流电路中的适用性。

实验仪器和材料：1. 直流电源2. 电阻箱3. 万用表4. 连接线实验原理：在直流电路中，电阻的测量是通过测量电阻两端的电压和通过电阻的电流来实现的。

根据欧姆定律，电阻的阻值等于电压与电流的比值。

实验步骤：1. 将直流电源连接到电阻箱的输入端，设置合适的电压值。

2. 将电阻箱的输出端与万用表的电流测量端口连接。

3. 将万用表的电压测量端口连接到电阻箱的输出端。

4. 调节电阻箱的阻值，记录下电压和电流的数值。

5. 重复步骤4，测量不同电阻值下的电压和电流。

实验数据处理：根据测量得到的电压和电流数值，可以计算出相应的电阻值。

根据欧姆定律，电阻值等于电压与电流的比值。

通过计算得到的电阻值与电阻箱设置的阻值进行比较，可以验证欧姆定律在直流电路中的适用性。

实验结果与讨论：在实验中，我们测量了不同电阻值下的电压和电流，并计算得到相应的电阻值。

通过比较测量值与设定值，发现它们基本一致，验证了欧姆定律在直流电路中的适用性。

然而，在实际测量中，由于电源的内阻和测量仪器的误差等因素的存在，测量值与理论值之间可能存在一定的差异。

为了提高测量的准确性，我们可以采取以下措施：1. 选择合适的电源和测量仪器，尽量减小其内阻和误差。

2. 在测量过程中，保持电路稳定，避免外界干扰。

3. 多次测量并取平均值，以减小随机误差的影响。

结论：通过本次实验，我们掌握了测量直流电阻的方法和技巧，并验证了欧姆定律在直流电路中的适用性。

同时，我们也认识到了测量误差的存在，并提出了相应的改进措施。

这些对于电路分析和设计具有重要的指导意义。

总结：直流电阻的测量是电路分析和设计中的基础工作。

通过本次实验，我们不仅掌握了测量直流电阻的方法和技巧，还加深了对欧姆定律在直流电路中的理解。

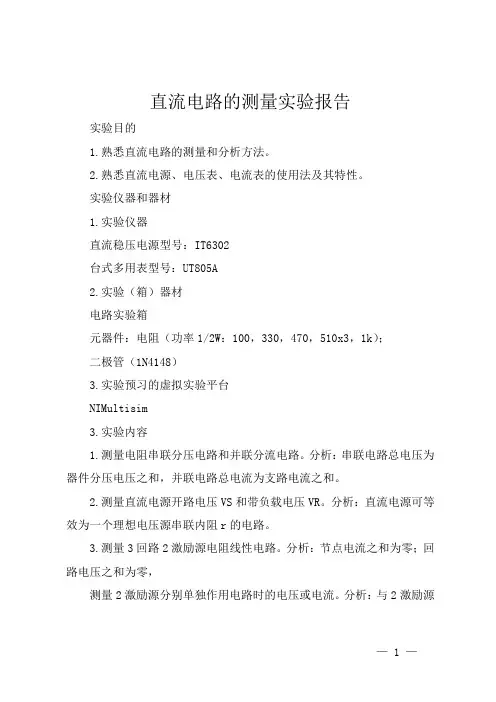

直流电路的测量实验报告实验目的1.熟悉直流电路的测量和分析方法。

2.熟悉直流电源、电压表、电流表的使用法及其特性。

实验仪器和器材1.实验仪器直流稳压电源型号：IT6302台式多用表型号：UT805A2.实验（箱）器材电路实验箱元器件：电阻（功率1/2W：100，330，470，510x3，1k）；二极管（1N4148）3.实验预习的虚拟实验平台NIMultisim3.实验内容1.测量电阻串联分压电路和并联分流电路。

分析：串联电路总电压为器件分压电压之和，并联电路总电流为支路电流之和。

2.测量直流电源开路电压VS和带负载电压VR。

分析：直流电源可等效为一个理想电压源串联内阻r的电路。

3.测量3回路2激励源电阻线性电路。

分析：节点电流之和为零；回路电压之和为零，测量2激励源分别单独作用电路时的电压或电流。

分析：与2激励源— 1 —共同作用时值的关系：线性电路可叠加。

4.实验原理1.电阻串联与并联电路串联电路电流相同，具有分压作用U=U1+U2并联电路电压相同，具有分流作用I=I1+I22.仪器仪表内阻的影响及激励源内阻的测量a.激励源等效内阻激励源可等效为一个理想电压源VS（电流源）和内阻r串联（并联）电路。

当外加负载输出电流时，激励源端口电压会下降，内阻大下降多，电流大下降多。

等效内阻r的测量：先测开路电压：US=VS再测短路电流（内阻大时）：ISr=US/IS或测量外加负载电阻R时的电压（内阻小时）：URr=（US-UR）R/UR差值法由于直流电压源等效内阻较小，空载与加负载时的电压变化较小，为了减小测量误差常采用差值法测量△U（US-UR）。

测量电压时电压表的正极接被测电压源正极，电压表的负极接另外一个比较电压源的正极（两电压源负极相连），将比较电压源的电压调整到被测电压源空载时相同，这时电压表为0，被测电压源接负载时，电压表为△U— 2 —r=△UR/URb.仪器仪表内阻：电压表内阻大，电流表内阻小。

直流电桥法测电阻实验报告实验目的：1.了解直流电桥法测量电阻的原理；2.掌握直流电桥法测量电阻的实验操作方法；3.探究不同测量条件下对测量结果的影响。

实验原理：实验器材：直流电源、电桥、标准电阻、待测电阻、电阻箱、导线等。

实验步骤：1.连接电路：将直流电源的正负极分别连接到电桥电路的相应接口；2.调节滑动变阻器：通过调节滑动变阻器的滑片，使电流表的示数尽量接近零，并固定滑片位置；3.加入标准电阻：在电桥电路上加入一个已知电阻的标准电阻；4.测量电阻：将待测电阻连入电桥电路中，通过调节电桥电路中的标准电阻使电流表示数最接近零；5.记录实验数据：记录标准电阻值、电阻箱设置值以及调节滑动变阻器时的示数；6.重复实验：根据实验需要，可以多次重复实验获取更准确的结果。

实验数据处理：1.计算未知电阻值的实验结果：根据电桥电路中的已知电阻值和相应示数，可以通过比值关系计算出待测电阻的值；3.讨论实验结果：根据实验数据和误差分析，讨论实验结果的准确性，分析实验中可能存在的问题和改进措施。

实验结果和误差分析：实验中我们使用直流电桥法测量了一个未知电阻的值，记录了实验数据如下：标准电阻值：1000Ω电阻箱设置值：500Ω调节滑动变阻器的示数：50我们通过计算得到的待测电阻值为：500Ω×1000Ω/50=1000Ω1.电桥电路的接线不稳定，会对实验结果产生影响；2.电阻箱的阻值可能存在一定的误差，会对实验结果产生影响；3.实验中可能存在读数误差和实验操作误差等。

为了提高实验结果的准确性，我们可以采取以下改进措施：1.保持电桥电路的接线稳定，并检查电路中的连接情况；3.实验中要仔细读数，减小读数误差的影响；4.多次重复实验，取平均值来减小随机误差的影响。

结论：。

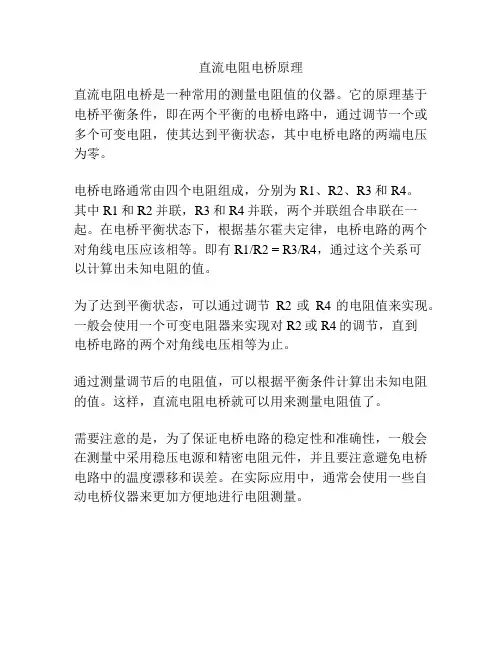

直流电阻电桥原理
直流电阻电桥是一种常用的测量电阻值的仪器。

它的原理基于电桥平衡条件，即在两个平衡的电桥电路中，通过调节一个或多个可变电阻，使其达到平衡状态，其中电桥电路的两端电压为零。

电桥电路通常由四个电阻组成，分别为R1、R2、R3和R4。

其中R1和R2并联，R3和R4并联，两个并联组合串联在一起。

在电桥平衡状态下，根据基尔霍夫定律，电桥电路的两个对角线电压应该相等。

即有R1/R2 = R3/R4，通过这个关系可
以计算出未知电阻的值。

为了达到平衡状态，可以通过调节R2或R4的电阻值来实现。

一般会使用一个可变电阻器来实现对R2或R4的调节，直到
电桥电路的两个对角线电压相等为止。

通过测量调节后的电阻值，可以根据平衡条件计算出未知电阻的值。

这样，直流电阻电桥就可以用来测量电阻值了。

需要注意的是，为了保证电桥电路的稳定性和准确性，一般会在测量中采用稳压电源和精密电阻元件，并且要注意避免电桥电路中的温度漂移和误差。

在实际应用中，通常会使用一些自动电桥仪器来更加方便地进行电阻测量。

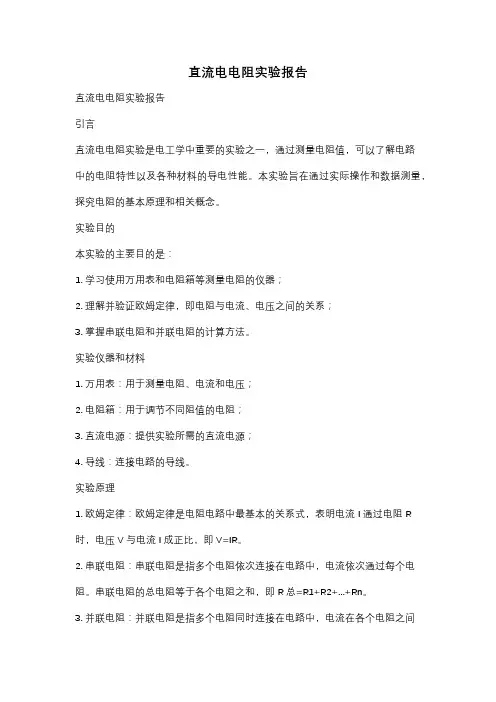

直流电电阻实验报告直流电电阻实验报告引言直流电电阻实验是电工学中重要的实验之一，通过测量电阻值，可以了解电路中的电阻特性以及各种材料的导电性能。

本实验旨在通过实际操作和数据测量，探究电阻的基本原理和相关概念。

实验目的本实验的主要目的是：1. 学习使用万用表和电阻箱等测量电阻的仪器；2. 理解并验证欧姆定律，即电阻与电流、电压之间的关系；3. 掌握串联电阻和并联电阻的计算方法。

实验仪器和材料1. 万用表：用于测量电阻、电流和电压；2. 电阻箱：用于调节不同阻值的电阻；3. 直流电源：提供实验所需的直流电源；4. 导线：连接电路的导线。

实验原理1. 欧姆定律：欧姆定律是电阻电路中最基本的关系式，表明电流I通过电阻R 时，电压V与电流I成正比，即V=IR。

2. 串联电阻：串联电阻是指多个电阻依次连接在电路中，电流依次通过每个电阻。

串联电阻的总电阻等于各个电阻之和，即R总=R1+R2+...+Rn。

3. 并联电阻：并联电阻是指多个电阻同时连接在电路中，电流在各个电阻之间分流。

并联电阻的总电阻可以通过公式1/R总=1/R1+1/R2+...+1/Rn计算得出。

实验步骤1. 准备实验仪器和材料，搭建直流电路。

2. 将万用表调至电阻测量档位，测量电阻箱中的各个电阻值，并记录下来。

3. 将电阻箱中的电阻按照一定的顺序连接在电路中，测量并记录电路中的电流和电压值。

4. 根据测量数据，计算电阻值，并与实际测量值进行对比。

5. 拆除电路，整理实验仪器和材料。

实验结果与分析通过实验测量得到的数据，可以计算出每个电阻的电阻值，并与实际测量值进行对比。

如果实际测量值与计算值相差较大，可能是由于实验误差或仪器不准确造成的。

在实验过程中，应注意保持电路连接良好，避免接触不良或短路等问题。

实验结论通过本次实验，我们学习了使用万用表和电阻箱等仪器测量电阻的方法，并验证了欧姆定律在直流电路中的适用性。

实验结果表明，电阻与电流、电压之间存在一定的关系，符合欧姆定律的要求。

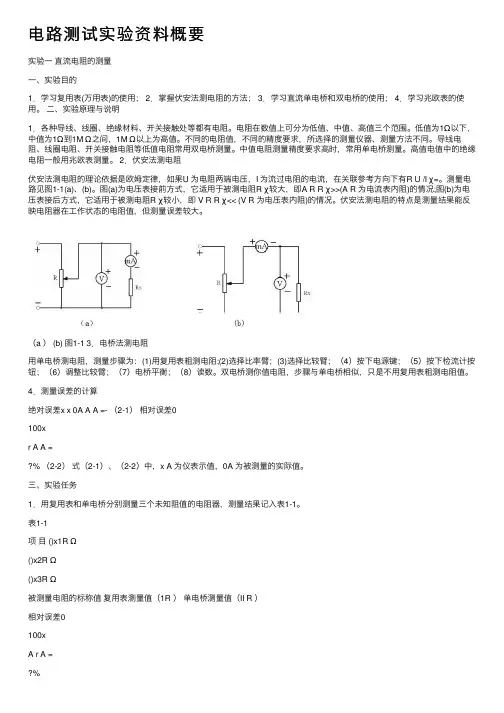

电路测试实验资料概要实验⼀直流电阻的测量⼀、实验⽬的1．学习复⽤表(万⽤表)的使⽤； 2．掌握伏安法测电阻的⽅法； 3．学习直流单电桥和双电桥的使⽤； 4．学习兆欧表的使⽤。

⼆、实验原理与说明1．各种导线、线圈、绝缘材料、开关接触处等都有电阻。

电阻在数值上可分为低值、中值、⾼值三个范围。

低值为1Ω以下，中值为1Ω到1M Ω之间，1M Ω以上为⾼值。

不同的电阻值，不同的精度要求，所选择的测量仪器、测量⽅法不同。

导线电阻、线圈电阻、开关接触电阻等低值电阻常⽤双电桥测量。

中值电阻测量精度要求⾼时，常⽤单电桥测量。

⾼值电值中的绝缘电阻⼀般⽤兆欧表测量。

2．伏安法测电阻伏安法测电阻的理论依据是欧姆定律，如果U 为电阻两端电压，I 为流过电阻的电流，在关联参考⽅向下有R U /I χ=。

测量电路见图1-1(a)、(b)。

图(a)为电压表接前⽅式，它适⽤于被测电阻R χ较⼤，即A R R χ>>(A R 为电流表内阻)的情况;图(b)为电压表接后⽅式，它适⽤于被测电阻R χ较⼩，即 V R R χ<< (V R 为电压表内阻)的情况。

伏安法测电阻的特点是测量结果能反映电阻器在⼯作状态的电阻值，但测量误差较⼤。

（a ） (b) 图1-1 3．电桥法测电阻⽤单电桥测电阻，测量步骤为：(1)⽤复⽤表粗测电阻;(2)选择⽐率臂；(3)选择⽐较臂；（4）按下电源键；（5）按下检流计按钮；（6）调整⽐较臂；（7）电桥平衡；（8）读数。

双电桥测你值电阻，步骤与单电桥相似，只是不⽤复⽤表粗测电阻值。

4．测量误差的计算绝对误差x x 0A A A =- （2-1）相对误差0100xr A A =% （2-2）式（2-1）、（2-2）中，x A 为仪表⽰值，0A 为被测量的实际值。

三、实验任务1．⽤复⽤表和单电桥分别测量三个未知阻值的电阻器，测量结果记⼊表1-1。

表1-1项⽬ ()x1R Ω()x2R Ω()x3R Ω被测量电阻的标称值复⽤表测量值（1R ）单电桥测量值（II R ）相对误差0100xA r A =%2．按图1-1（a ）、(b)接线，⽤伏安法测量上述三个电阻器，测量结果记⼊表1-2，并估算最⼤相对误差m r 。

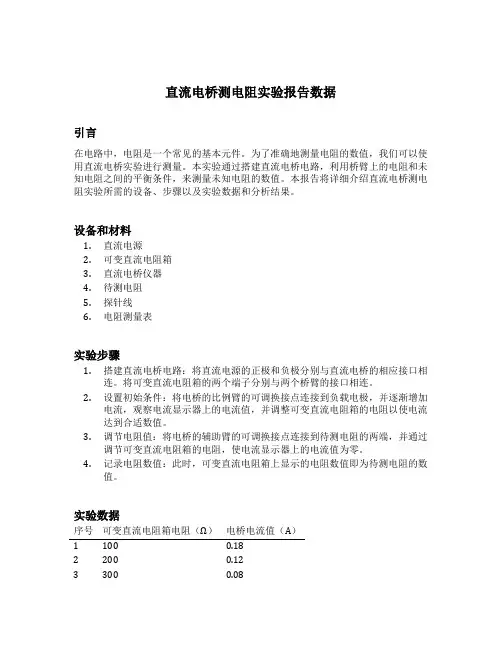

直流电桥测电阻实验报告数据引言在电路中，电阻是一个常见的基本元件。

为了准确地测量电阻的数值，我们可以使用直流电桥实验进行测量。

本实验通过搭建直流电桥电路，利用桥臂上的电阻和未知电阻之间的平衡条件，来测量未知电阻的数值。

本报告将详细介绍直流电桥测电阻实验所需的设备、步骤以及实验数据和分析结果。

设备和材料1.直流电源2.可变直流电阻箱3.直流电桥仪器4.待测电阻5.探针线6.电阻测量表实验步骤1.搭建直流电桥电路：将直流电源的正极和负极分别与直流电桥的相应接口相连。

将可变直流电阻箱的两个端子分别与两个桥臂的接口相连。

2.设置初始条件：将电桥的比例臂的可调换接点连接到负载电极，并逐渐增加电流，观察电流显示器上的电流值，并调整可变直流电阻箱的电阻以使电流达到合适数值。

3.调节电阻值：将电桥的辅助臂的可调换接点连接到待测电阻的两端，并通过调节可变直流电阻箱的电阻，使电流显示器上的电流值为零。

4.记录电阻数值：此时，可变直流电阻箱上显示的电阻数值即为待测电阻的数值。

实验数据序号可变直流电阻箱电阻（Ω）电桥电流值（A）1 100 0.182 200 0.123 300 0.08序号可变直流电阻箱电阻（Ω）电桥电流值（A）4 400 0.065 500 0.04数据分析根据测量数据，我们可以绘制电桥电流和可变直流电阻箱电阻之间的关系图。

通过观察图表，可以发现电桥电流随着可变直流电阻箱电阻的增加而减小。

通过这个关系图，我们可以确定待测电阻的数值。

结论根据实验数据和数据分析的结果，我们可以得出待测电阻的数值为300Ω。

实验误差分析实验中可能存在一些误差，可能的误差来源包括仪器误差、连接线路的电阻和温度的影响等。

为了减小误差的影响，我们可以使用更精确的仪器、保持连接线路的良好接触以及进行温度补偿等措施。

实验总结通过本实验，我们学习了如何使用直流电桥进行电阻测量。

我们了解了电桥电路的搭建方法和测量步骤，并通过实验数据和数据分析，成功地测量出待测电阻的数值。

直流电阻测试方法
直流电阻测试是一项重要的电气检测工作，它可以识别和测量电
路中电阻的大小，从而可以找出电路故障。

直流电阻测试包括三个基
本步骤：准备、测量和结束。

首先，在进行直流电阻测试之前，务必确保平台和设备清洁干净，避免设备损坏和失效。

这种清洁是必要的，因为如果设备内部存在气
体或油污，将影响测量的准确性和稳定性。

其次，接着我们夹住示波器电极，将它们插入电极主机上的输入
端口，并将示波器的电极头放置在测试电路的电阻处。

然后根据设备
的操作说明，设置好示波器的测量模式，选择最佳的时间常数和测量
深度，然后单击示波器上的“开始”按钮，以启动测量过程。

最后，当测试结束时，对测量结果进行确认和比较。

根据测量结果，可以判断电路中电阻的大小，并对故障进行分析和维修。

如果测
量结果不符合预期，则可以调整测量参数，并重新测量，直到测量结
果符合预期的结果为止。

以上就是直流电阻测试的流程，它可以快速有效地识别和测量电
路中电阻的大小，从而有助于发现电路故障，避免控制系统意外失效。

直流电阻测试仪的使用介绍直流电阻测试仪是一种用于测量电路中直流电阻值的电子测试仪器。

在工业、电力系统、通信系统、电子制造业和科研实验室等领域都有广泛的应用。

本文将介绍直流电阻测试仪的使用方法和注意事项，帮助使用者更好地使用测试仪器。

一、使用方法1.使用前准备在使用直流电阻测试仪之前，首先需要确认被测电阻已经断开。

此时应该将直流电源也断开，防止测试仪器产生短路或电弧。

另外，检查测试仪器的各项参数是否符合测试要求。

2.测量步骤将测试针连接到被测电路的两端，根据电路的大小选择合适的测试档位。

通常，测试电压为1A或10A，测试范围为0 - 1999.9mΩ。

注意，在测试过程中不得与其他电路相连。

3.测试结果当测试完成后，直流电阻测试仪将会显示测得的电阻值。

如果值太小或太大，可能会出现数值溢出的情况。

此时应该更换测量档位。

另外，如果测量值不稳定，建议重新进行测试，以免出现误差。

二、注意事项1.温度和湿度直流电阻测试仪对测试环境的温度和湿度有一定的要求。

荐测温度范围为0 - 50°C，相对湿度要求在20% - 80%RH之间。

在使用测试仪器时，应该避免在潮湿或高温的环境下使用。

2.避免电弧和短路在测试过程中，要注意避免产生电弧和短路。

如果测试电压设置过高，或者测试过程中涉及到高压电路，应该特别注意安全问题。

3.维护和存储直流电阻测试仪是一种精密仪器，需要定期进行维护和保养。

日常使用中，应该注意避免机器碰撞、振动、损坏。

存储时，应该将测试仪器放置在干燥、防尘、防震的环境中。

三、结语直流电阻测试仪是现代电子制造业、通信系统和电力系统必不可少的专业测试仪器之一，准确的测试结果是保障电路质量和安全的关键。

本文对直流电阻测试仪的使用方法和注意事项进行了简要介绍，但实际操作中仍然需要根据具体的测试需求，结合使用说明书进行操作。

直流电流测量电路工作原理
直流电流测量电路是用来测量直流电路中电流的大小的一种电路，它是由电阻、电流表和电源组成的。

其基本作用就是在测量过程中产生一个小的电压降，与已知的电阻结合使用，从而得到电流的大小。

因此，在进行直流电流测量电路的测量操作时，需要了解它的基本工作原理。

正常情况下，直流电路的电流测量是通过感应式电流表来完成的。

但是，由于这种表所需的电流很小，而且是通过电流变换器来测量的，因此，它们的成本也非常高。

此时，直流电流测量电路则可以成为一个较为经济的选择。

测量电阻是直流电流测量电路中的一个重要组成部分。

该元件与电路中的其他元素相比，电阻较大，通常为几百到几千欧姆。

因此，当电路中的电流通过该元件流过时，它会在这里产生一个小的电压降。

测量电阻的电压降可以通过欧姆定律来计算，即U=IR，其中R是测量电阻的电阻值，I是电流大小。

另一方面，电流表的电阻很小，因此在电流表中产生的降压很小。

当电路中的电流通过测量电阻时，由于该元件的电阻较大，因此电流基本上不会在测量电阻和电流表之间分流。

最后，为了使直流电流测量电路能够正常工作，电源需要提供测量电阻的工作电压。

这种电压的大小应该适合于测量电阻的工作范围。

通常，可以使用电池作为电源。

需要注意的是，由于测量电阻的电阻值较大，因此电源电压应该充足，以免影响测量结果。

总之，直流电流测量电路可以通过将测量电阻和电流表连接起来，从而在电路中测量电流的大小。

测量电阻通过欧姆定律计算电压降，从而得到电流的大小。

通过合理选取电源电压和测量电阻，可以保证电路能够正常工作，并得到正确的测量结果。

直流电阻测试仪的工作原理直流电阻测试仪是一种专门用于测量电路、电气设备、电线电缆等导体的直流电阻的仪器。

它利用一定的电路原理和测量方法，通过对直流电流和电压进行测量，计算出被测导体的电阻值。

下面将详细介绍直流电阻测试仪的工作原理。

1.电流源：直流电阻测试仪的电流源通常采用直流稳压电源或者电池。

电流源通过选择合适的电流值，将电流输出到被测导体中。

常见的电流值有10mA、100mA、1A等。

电流源一般具有较低的内阻，以确保电流输出的稳定性。

2.电压测量电路：电流源的电流经过被测导体后，通过电压测量电路测量导体的电压值。

电压测量电路一般采用微伏表或者数字电压表等测量电压的仪器，精度高、抗干扰能力强，并且可以快速测量电压值。

3.信号处理电路：电流和电压测量完成后，信号处理电路负责对电流和电压进行处理，计算出导体的电阻值。

它采用特定的算法和计算方法，将测得的电流和电压值进行处理，并考虑到导体的长度、截面积、材料等因素，得出导体的精确电阻值。

4.显示电路：信号处理电路通过数字显示器将计算得到的电阻值展示给用户。

显示电路通常具有较高的分辨率，可以显示出较小的电阻变化，同时支持单位切换，便于用户查看和理解测量结果。

值得注意的是，直流电阻测试仪在测量电阻值时需要将被测导体与测试仪的电极正确连接，确保电流的流向和电压的接触良好。

同时，还应注意消除外部因素对测量结果的影响，例如温度、湿度、外部磁场等。

此外，直流电阻测试仪还常常具备其他功能，如数据存储、数据传输、测量范围选择、自校准等。

这些功能的实现方式和原理也是基于上述的工作原理。

总体而言，直流电阻测试仪的工作原理是通过电流源、电压测量电路、信号处理电路和显示电路的协同作用，将电流和电压测量结果转化为电阻值，并通过显示器展示给用户。

直流电阻测试仪的基本原理及其在电路分析中的作用直流电阻测试仪的基本原理及其在电路分析中的作用：在现代社会中，电子技术得到了广泛的应用，而电子技术中离不开电路的分析，而电路分析就离不开电阻测试仪。

那么，直流电阻测试仪究竟是什么，他是如何工作的呢？本文将从以下几个方面进行详细介绍：直流电阻测试仪的基本原理、直流电阻测试仪在电路分析中的作用以及在应用中的注意事项。

一、直流电阻测试仪的基本原理直流电阻测试仪是能够测量电路中不同元件之间的电阻的工具，直流电阻测试仪有多种形式，但是无论形式如何都是基于欧姆定律运作的。

欧姆电流是一种电流，是一种测量电阻的方法，该方法基于一个简单的原理：在一个恒定的电压下，电阻较大的器件将限制电流通过的量。

换句话说，电流的大小取决于电压和电阻的比例。

如果同一电压施加于小电阻和大电阻之间，小电阻将接收更多的电流，而大电阻仅仅接收到小电流。

因此，通过测量流经电阻的电流和施加在电阻上的电压，可以计算出电阻值。

欧姆代表了电压和电阻之间的关系，其式子如下所示：U=IRU：表示电压I：表示电流R：表示电阻在欧姆定律中，电压U和电阻R都是可变的，电流I是由电压U和电阻R共同决定的。

直流电阻测试仪在使用直流电阻测试仪时，只需施加一个已知的电压，而不必测量电流，因为电流可以通过欧姆定律计算出来。

二、直流电阻测试仪在电路分析中的作用直流电阻测试仪在电路分析方面有着非常重要的作用，它能够测量电阻和电路中的电压和电流情况。

通过这些测量数据，我们能够分析电路中的各个元器件之间的关系和作用，从而实现电路问题的快速定位和解决。

例如，在电路分析中需要测量一个导线的电阻，使用直流电阻测试仪可以轻松地完成，只需将测试仪接入导线两端，仪器上显示的电阻值即为该导线的电阻值。

除此之外，直流电阻测试仪还可以用于验证电路中的元器件是否正常工作。

例如，一个LED灯在电路中不发光，可能是由于LED灯失效，需要将它从电路中移除，通过直流电阻测试仪进行测量，就可以快速检测出它是否已失效。

直流电路测量实验报告直流电路测量实验报告引言直流电路测量是电子工程领域中最基础的实验之一。

通过测量电流、电压和电阻等参数，我们可以深入了解电路的特性和性能。

本实验旨在通过一系列测量，探索直流电路的基本原理和测量方法。

实验器材和仪器本次实验所使用的器材和仪器包括：直流电源、电压表、电流表、电阻箱、导线和电阻。

实验一：电流测量在这个实验中，我们首先学习如何测量电流。

我们将直流电源连接到一个电阻上，然后通过电流表测量电路中的电流。

通过改变电阻的阻值，我们可以观察到电流的变化。

实验二：电压测量接下来，我们将学习如何测量电压。

我们将电压表连接到电路中的某个元件的两个端点上，以测量该元件的电压。

通过改变电路中的元件，我们可以观察到电压的变化。

实验三：电阻测量在这个实验中，我们将学习如何测量电阻。

我们将电阻箱连接到电路中，通过改变电阻箱的阻值，我们可以测量电路中的电阻。

通过观察电路中的电流和电压的变化，我们可以计算出电阻的值。

实验四：串联电路测量在这个实验中，我们将学习如何测量串联电路中的电流和电压。

我们将多个电阻连接在一起，形成一个串联电路。

通过测量电流和电压的值，我们可以计算出每个电阻的阻值，并验证串联电路中电流的分配规律。

实验五：并联电路测量接下来，我们将学习如何测量并联电路中的电流和电压。

我们将多个电阻并联连接在一起，形成一个并联电路。

通过测量电流和电压的值，我们可以计算出整个电路的等效电阻，并验证并联电路中电压的分配规律。

实验六：电路分析在最后一个实验中，我们将运用所学的测量方法，对一个复杂的直流电路进行分析。

我们将通过测量电流和电压的值，计算出每个元件的参数，并绘制出电路的等效电路图。

通过分析电路的特性和性能，我们可以更好地理解直流电路的工作原理。

结论通过本次实验，我们学习了直流电路测量的基本原理和方法。

我们掌握了电流、电压和电阻的测量技巧，并通过实验验证了串联电路和并联电路中电流和电压的分配规律。

直流电路测量实验报告直流电路测量实验报告引言直流电路测量实验是电子工程领域中基础而重要的实验之一。

通过该实验，我们可以学习和掌握直流电路中各种电参数的测量方法，了解电路中电压、电流和电阻之间的基本关系。

本实验报告将详细介绍实验的目的、原理、实验步骤及结果分析。

一、实验目的本实验的主要目的是：1. 学习使用万用表测量直流电路中的电压、电流和电阻。

2. 掌握欧姆定律和基尔霍夫定律在直流电路中的应用。

3. 了解电路中串联和并联电阻的计算方法。

二、实验原理1. 欧姆定律欧姆定律是描述电阻与电流、电压之间关系的基本定律。

根据欧姆定律，电流I 等于通过电阻R的电压V与电阻R之比，即I = V/R。

2. 基尔霍夫定律基尔霍夫定律是描述电路中电流和电压分布的基本原理。

根据基尔霍夫定律，电路中每个节点的电流代数和为零，即ΣI = 0；电路中每个回路的电压代数和为零，即ΣV = 0。

三、实验步骤1. 准备实验器材：万用表、直流电源、电阻、导线等。

2. 搭建串联电路：将两个电阻依次连接起来，形成串联电路。

3. 测量电压：将万用表的电压档位调至直流电压档，依次测量串联电路中各个电阻上的电压，并记录下来。

4. 测量电流：将万用表的电流档位调至直流电流档，将其连接到串联电路中，测量电路中的总电流，并记录下来。

5. 计算电阻：根据欧姆定律，利用测得的电压和电流数据，计算出串联电路中各个电阻的阻值。

6. 搭建并联电路：将两个电阻并联连接起来，形成并联电路。

7. 测量电压：按照步骤3的方法，测量并联电路中各个电阻上的电压，并记录下来。

8. 测量电流：按照步骤4的方法，测量并联电路中的总电流，并记录下来。

9. 计算电阻：根据欧姆定律，利用测得的电压和电流数据，计算出并联电路中各个电阻的阻值。

四、实验结果分析1. 串联电路测量结果根据测得的电压和电流数据，我们可以计算出串联电路中各个电阻的阻值。

比较计算结果和实际电阻值，可以发现两者之间存在一定的误差。

直流电阻的测量实验报告实验报告：直流电阻的测量引言在物理学中，电阻是电路中的重要元件，它用来限制电流的流动。

直流电阻的测量是电路分析和设计中的基础实验之一。

通过测量电阻的数值，我们可以了解电路中的功率损耗、电流大小以及电压分布等信息。

本实验旨在通过测量直流电阻的方法，掌握电阻的测量技术，加深对电路中电阻的理解。

实验装置与方法本次实验所需的主要仪器有电流表、电压表、直流电源和待测电阻。

首先将电流表和电压表连接到待测电阻两端，再将待测电阻接入直流电源电路中。

通过调节直流电源的电压，可以得到不同的电流值，进而测量电阻的阻值。

实验步骤1. 将电流表和电压表分别连接到待测电阻的两端。

2. 调节直流电源的电压，使得电流表显示合适的电流数值。

3. 记录电压表和电流表的读数。

4. 根据欧姆定律，计算待测电阻的阻值。

实验数据与结果在本次实验中，我们选择了几组不同的电流值，分别测量了电压表和电流表的读数。

通过计算得到了待测电阻的阻值为X欧姆。

在实验中，我们观察到电流和电压之间呈线性关系，符合欧姆定律的描述。

实验讨论在实验中，我们注意到了一些可能影响实验结果的因素。

例如，电流表和电压表的误差、连接线的电阻以及温度对电阻值的影响等。

在实际应用中，这些因素需要考虑并进行合适的修正，以确保测量结果的准确性。

结论通过本次实验，我们掌握了直流电阻的测量方法，并获得了待测电阻的阻值。

实验结果表明，在一定范围内，电流和电压之间呈线性关系，符合欧姆定律的描述。

在以后的学习和实践中，我们将继续加深对电路中电阻的理解，提高实验技能，为电路设计和故障排查提供基础支持。

参考文献1. 《电路分析基础》，XXX 著，XXX 出版社，200X 年。

2. 《电路设计与实践》，XXX 著，XXX 出版社，200X 年。

工、直流电流测量电路工作原理
指针式万用表的主要元件是一只磁电系电流表，通常称为表头。

但一只表头只能测量小于它的灵敏度的电流。

为了扩大被测电流的量程，就需要给它并上分流电阻，使流过表头的电流为被测电流的一部分从而扩大量程。

为了在测量大小不同电流时得到一定的精确度，电流表都是设计成多档量程的。

应用最多的是闭路抽头式分流电路，其电路如图1所示。

图中RI〜Rs统称为总分流电阻Rs, 实际产品中，为了便于调整和成批生产，总分流电阻RS大多采用较大的整数千欧的阻值，表头上再串联一只可变线绕电阻R0,当表头参数有变化时仍可以得到补偿并方便调整。

图1直流电流测量电路
2、直流电压测量电路工作原理
根据欧姆定律U=IR,则一只灵敏度为I、内阻为R的电流表，本身就是一只量程为U的电压表，如一只IOOμA的电流表，它的内阻为L5KΩ,能用来测量的电压量程为0.15V,显然是不实用的，但是我们可以给它串接一只电阻，来扩大它的量程范围。

如串接一只8.5KΩ 的电阻，量程就可扩展为IV,这时该电压表的内阻为IOKΩ°这就引出直流电压灵敏度这一概念了；针对该例，这只电压表测量每伏直流电压时需要10KΩ内阻，即：IOKQ /幺有了电压灵敏度就个概念，就可以很方便的将电压表各档的内阻计算出来。

同时.，直流电压灵敏度越高，测量直流电压时分去的电流越小，测量结果越准确。

直流电压测量电路如图2所示。

图中RS为直流电流档的分流电阻，R6〜为各电压测量档的降压电阻。

R M /
Ko
RS
——C=I_
Re R? 风R9 RlQ ηmτ∩
2.5V IOV 50V 25OV。

电感直流电阻测试方法电感直流电阻测试方法介绍电感直流电阻测试方法是一项重要的电路测试方法，常用于电子元件和电路的测试与验证。

本文将介绍几种常见的电感直流电阻测试方法，供读者参考。

方法一：切直流电流法•原理：通过切换电流方向，测量电感元件两个方向上的电压差，从而计算出电感元件的直流电阻。

•步骤：1.将待测电感元件接入电路中，与直流电源和测量仪器连接。

2.施加正向电流，并记录电压差。

3.施加反向电流，并记录电压差。

4.通过计算电压差与电流之比，得到电感元件的直流电阻。

方法二：串联法•原理：将待测电感元件与已知电阻串联，通过测量总电压和已知电阻上的电压，计算出电感元件的电压差和电阻。

•步骤：1.将待测电感元件与已知电阻串联，组成测试电路。

2.施加电流，测量总电压和已知电阻上的电压。

3.通过计算已知电阻上的电压与总电压之比，得到电感元件的电压差。

4.根据欧姆定律，计算电感元件的电阻。

方法三：相关法•原理：利用电感元件和一个已知电阻的相关性，通过测量二者共同端点之间的电压差，计算出电感元件的电阻值。

•步骤：1.将待测电感元件和已知电阻连接在一起。

2.施加电流，测量二者共同端点之间的电压差。

3.根据相关公式，计算待测电感元件的电阻值。

方法四：二次侧平衡法•原理：根据电路平衡条件，通过调整已知电阻的阻值，使得待测电感元件的两端电压差为零，从而计算出电感元件的电阻。

•步骤：1.将待测电感元件和已知电阻连接在一起。

2.调整已知电阻的阻值，使得待测电感元件的两端电压差为零。

3.根据已知电阻的阻值，计算出电感元件的电阻。

总结以上是几种常见的电感直流电阻测试方法。

使用不同的方法，可以根据实际情况和需求选择最适合的测试方法。

在测试过程中，需注意仪器的选取和连接方式，确保准确性和安全性。

希望本文对读者在电感直流电阻测试方面有所帮助。

注意：以上方法仅供参考，具体实施时需结合实际情况并遵循相关安全规范。

方法五：交流电阻测试法•原理：利用交流电压下电感元件的阻抗特性，通过测量交流电路中的电流和电压，计算出电感元件的交流电阻。
