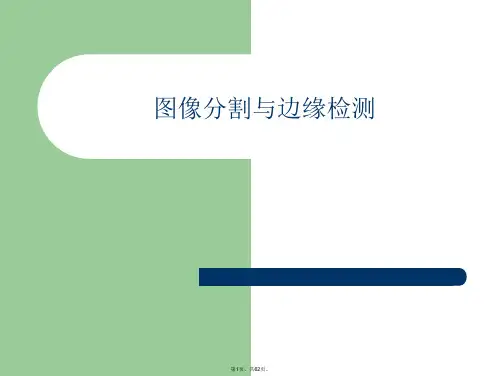

图像分割与边缘检测共61页

医学图像处理中的边缘检测与分割算法边缘检测与分割是医学图像处理中的重要部分，被广泛应用于疾病诊断、医学影像分析和手术辅助等领域。

边缘检测算法用于提取图像中的边缘信息，而分割算法则可以将图像划分为不同的区域，有助于医生对图像进行进一步分析和诊断。

一、边缘检测算法在医学图像处理中，常用的边缘检测算法包括基于梯度的方法、基于模型的方法和基于机器学习的方法。

1. 基于梯度的方法基于梯度的边缘检测算法通过计算图像中像素点的梯度值来确定边缘位置。

常用的算法包括Sobel算子、Prewitt算子和Canny算子。

Sobel算子是一种常用的离散微分算子，通过在图像中对每个像素点应用Sobel算子矩阵，可以得到图像的x方向和y方向的梯度图像。

通过计算梯度幅值和方向，可以得到边缘的位置和方向。

Prewitt算子与Sobel算子类似，也是一种基于梯度的边缘检测算子。

它通过将图像中的每个像素点与Prewitt算子矩阵进行卷积运算，得到图像的x方向和y方向的梯度图像。

进一步计算梯度幅值和方向，可以确定边缘的位置和方向。

Canny算子是一种经典的边缘检测算法，它采用多步骤的方法来检测边缘。

首先，对图像进行高斯滤波来减少噪声。

然后，计算图像的梯度幅值和方向，进一步剔除非最大值的梯度。

最后，通过设置双阈值来确定真正的边缘。

2. 基于模型的方法基于模型的边缘检测算法借助数学模型来描述边缘的形状和特征。

常用的算法包括基于边缘模型的Snake算法和基于边缘模型的Active Contour算法。

Snake算法（也称为活动轮廓模型）是一种基于曲线的边缘检测算法。

它通过将一条初始曲线沿着图像中的边缘移动，使得曲线更好地贴合真实边缘。

Snake算法考虑了边缘的连续性、平滑性和能量最小化，可以获得较为准确的边缘。

Active Contour算法是Snake算法的进一步发展，引入了图像能量函数。

通过最小化能量函数，可以得到最佳的边缘位置。

Active Contour算法可以自动调整曲线的形状和位置，适应复杂的图像边缘。

图像处理中的边缘检测和图像分割在计算机视觉领域中，图像处理是一项非常重要的技术。

其中，边缘检测和图像分割是两个关键环节。

本文将从边缘检测和图像分割的基本概念入手，详细介绍它们的原理和应用。

一、边缘检测1、基本概念边缘是指图像中亮度、颜色等性质发生突然变化的地方。

边缘检测就是在图像中寻找这些突然变化的地方，并将它们标记出来。

在实际应用中，边缘检测可以用于目标跟踪、物体检测等方面。

2、常见方法常见的边缘检测算法有Canny、Sobel、Laplacian等。

其中，Canny算法是一种广泛使用的边缘检测算法，其基本原理是通过计算图像中每个像素点的梯度值和方向，来判断该点是否为边缘。

Sobel算法则是利用了图像卷积的思想，先对图像进行卷积操作，再计算得到每个像素点的梯度值。

Laplacian算法则是通过计算图像中每个像素点的二阶导数，来寻找亮度突变的地方。

3、应用场景边缘检测常用于在图像中寻找物体的轮廓线，或者分离图像中的前景和背景等方面。

例如在计算机视觉中的人脸识别中，边缘检测可以用于提取人脸的轮廓线，以便于后续的特征提取和匹配。

二、图像分割1、基本概念图像分割是把图像中的像素点分成不同的区域，以便于更好地理解和处理图像。

分割的结果通常是一个二值图像，其中每个像素点被标记为前景或者背景。

在实际应用中，图像分割可以用于目标检测、图像识别等方面。

2、常见方法常见的图像分割算法有阈值分割、聚类分割、边缘分割等。

其中，阈值分割是一种较为简单且常用的分割算法，其原理是为图像中每个像素点设置一个阈值，大于阈值的像素点被标记为前景，小于阈值的则为背景。

聚类分割算法则是通过对图像中像素点进行聚类操作，来划分不同的区域。

边缘分割则是利用边缘检测的结果，将图像分成前景和背景两个部分。

3、应用场景图像分割可以应用于诸如目标检测、图像识别、医学图像分析等方面。

例如在医学图像分析中，图像分割可以用于将CT或MRI图像中的组织分割成肝、肿瘤等不同的部分，以便于医生更好地进行预测和治疗决策。

图像分割和图像边缘检测边缘检测和图像分割的联系：边缘检测是通过图像的梯度变化将图像中梯度变化明显的地方检测出来，针对的是边缘信息。

图像分割是将目标分割出来，针对的是目标对象，边缘检测是空间域图像分割的一种方法，属于包含关系边缘检测后的图像是二值图像，对二值图像可以运用形态学操作来分割目标，所以边缘检测是图像分割的一个前提。

但分割不一定非要用边缘检测。

图像分割：概念：图像分割是将图像划分成若干个互不相交的小区域的过程，所谓小区域是某种意义下具有共同属性的像素的连通集合。

从集合的观点看：它应该是具有如下性质的一种点集，集合R代表整个区域，对R的分割可看作将R分成N个满足以下五个条件的非空子集R1，R2，，RN：目的：无论是图像处理、分析、理解与识别，其基础工作一般都建立在图像分割的基础上；将图像中有意义的特征或者应用所需要的特征信息提取出来；图像分割的最终结果是将图像分解成一些具有某种特征的单元，称为图像的基元；相对于整幅图像来说，这种图像基元更容易被快速处理。

图像分割原理图像分割的研究多年来一直受到人们的高度重视，至今提出了各种类型的分割算法。

Pal把图像分割算法分成了6类：阈值分割，像素分割、深度图像分割、彩色图像分割，边缘检测和基于模糊集的方法。

但是，该方法中，各个类别的内容是有重叠的。

为了涵盖不断涌现的新方法，有的研究者将图像分割算法分为以下六类：并行边界分割技术、串行边界分割技术、并行区域分割技术、串行区域分割技术、结合特定理论工具的分割技术和特殊图像分割技术。

图像分割的特征：分割出来的各区域对某种性质例如灰度，纹理而言具有相似性，区域内部是连通的的且没有过多小孔。

区域边界是明确的。

图像处理中的边缘检测与分割随着现代科技的发展，人们对于图像处理和分析的要求越来越高。

其中，边缘检测和分割是非常重要的技术手段。

边缘检测指的是从一张图片中提取出它的轮廓线，主要用于计算机视觉、医学影像学等领域；而分割则是指将一张图片按照其内部的颜色、亮度等特征划分成若干个区域，以便于分析和处理。

边缘检测一般是从数字图片中寻找点的集合，这些点具有图像中明显的灰度变化或者是颜色变化，这些点就被称为图像的边缘。

通过边缘检测，我们可以得到很多的轮廓线，这些轮廓线能够反映出图像的形状和特征。

边缘检测主要有基于梯度的方法、基于滤波器的方法、基于模型的方法、基于神经网络的方法等。

其中，基于梯度的方法常用的有Sobel算子、Canny算法等；基于滤波器的方法常用的有拉普拉斯滤波器、SIFT算法等；基于模型的方法常用的有Hough变换、Active Contours等；基于神经网络的方法常用的有卷积神经网络等。

边缘检测有时候会受到图像本身的噪声和模糊性等因素的影响，为了能够去除这些因素的影响，我们可以加入一些降噪和增强方法，比如2D小波变换。

分割技术主要是为了将一张图片中的目标区域分割出来，从而便于后续分析和处理。

在分割之前，我们需要对图像进行预处理，比如去噪、灰度变换、二值化等。

在这个过程中，计算机会对图像中的像素点根据它们的灰度值进行聚类，然后生成一个类别图。

常用的图像分割方法有基于区域的分割方法、基于边缘的分割方法、基于阈值的分割方法等。

基于区域的分割方法可以将图像按照其空间位置和灰度信息进行分块，并采用颜色、纹理等特征来将区域分离。

基于边缘的分割方法以边缘为切入点，将图像分割成若干个部分。

基于阈值的分割方法，则是将图像中的像素点分成若干个集合，并对其进行聚类，然后按照某一特定的阈值进行分割。

分割方法的效果受到图像本身的复杂度和噪声等因素的影响，在处理之前，我们需要进行训练和优化，常常采用深度学习等技术。

在实际的应用中，边缘检测和分割技术常常是相辅相成的。

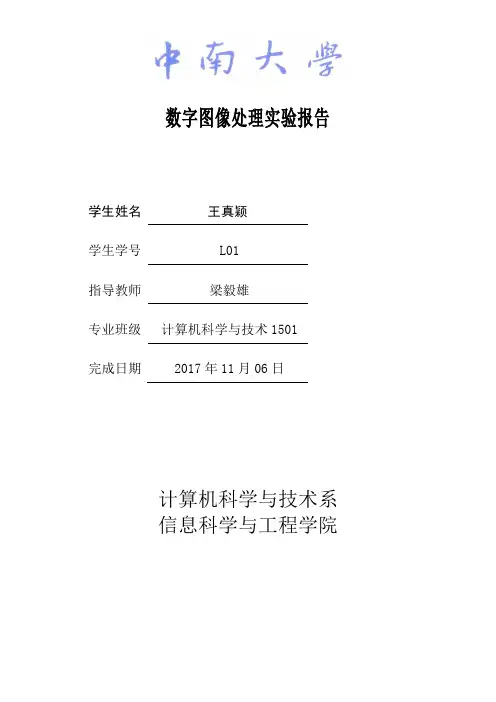

数字图像处理实验报告学生姓名王真颖学生学号L01指导教师梁毅雄专业班级计算机科学与技术1501完成日期2017年11月06日计算机科学与技术系信息科学与工程学院目录实验一...................................................... 错误!未定义书签。

一、实验目的............................................... 错误!未定义书签。

二、实验基本原理........................................... 错误!未定义书签。

三、实验内容与要求......................................... 错误!未定义书签。

四、实验结果与分析......................................... 错误!未定义书签。

实验总结.................................................... 错误!未定义书签。

参考资料. (3)实验一图像分割与边缘检测一．实验目的1. 理解图像分割的基本概念；2. 理解图像边缘提取的基本概念；3. 掌握进行边缘提取的基本方法；4. 掌握用阈值法进行图像分割的基本方法。

二．实验基本原理●图象边缘检测图像理解是图像处理的一个重要分支，研究为完成某一任务需要从图像中提取哪些有用的信息，以及如何利用这些信息解释图像。

边缘检测技术对于处理数字图像非常重要，因为边缘是所要提取目标和背景的分界线，提取出边缘才能将目标和背景区分开来。

在图像中，边界表明一个特征区域的终结和另一个特征区域的开始，边界所分开区域的内部特征或属性是一致的，而不同的区域内部的特征或属性是不同的，边缘检测正是利用物体和背景在某种图像特性上的差异来实现的，这些差异包括灰度，颜色或者纹理特征。

边缘检测实际上就是检测图像特征发生变化的位置。
