实验 四 图像分割与边缘检测

图像处理实验报告图像处理实验报告一、引言图像处理是计算机科学与工程领域的一个重要研究方向，它涉及到对数字图像进行获取、处理、分析和显示等一系列操作。

本实验旨在通过使用图像处理技术，对一幅给定的数字图像进行处理和分析，以探索图像处理的原理和应用。

二、实验目的本实验有以下几个目的：1. 理解图像处理的基本概念和原理；2. 掌握图像处理的常用技术和方法；3. 熟悉图像处理软件的使用。

三、实验步骤1. 图像获取在本实验中，我们选择了一张风景图作为实验对象。

该图像是通过数码相机拍摄得到的，保存在计算机中的文件格式为JPEG。

我们使用图像处理软件将该图像导入到程序中，以便进行后续的处理和分析。

2. 图像预处理在进行图像处理之前，我们需要对图像进行预处理。

预处理的目的是去除图像中的噪声、平滑图像的边缘等。

我们使用了均值滤波和中值滤波两种常用的图像平滑方法。

通过对比两种方法的效果，我们可以选择合适的方法来进行图像预处理。

3. 图像增强图像增强是指通过一系列的操作，使得图像在视觉上更加鲜明、清晰、易于观察。

在本实验中，我们使用了直方图均衡化和灰度拉伸两种图像增强方法。

直方图均衡化通过对图像的像素值进行变换，使得图像的直方图更加均匀，从而增强图像的对比度。

灰度拉伸则是通过对图像的像素值进行线性变换，将图像的灰度范围拉伸到更广的范围内，从而增强图像的细节。

4. 图像分割图像分割是将图像分成若干个互不重叠的区域，每个区域具有一定的意义和特征。

在本实验中，我们使用了阈值分割和边缘检测两种图像分割方法。

阈值分割是指通过设置一个合适的阈值，将图像中的像素分为两个类别。

边缘检测则是通过检测图像中的边缘信息，将图像分割为不同的区域。

5. 图像特征提取图像特征提取是指从图像中提取出具有一定意义和特征的信息。

在本实验中，我们选择了纹理特征和颜色特征两种常用的图像特征提取方法。

纹理特征提取通过对图像的纹理进行分析，提取出图像的纹理特征。

图像分割实验报告图像分割实验报告一、引言图像分割是计算机视觉领域中的一个重要研究方向，它旨在将一幅图像分割成具有语义意义的不同区域。

图像分割在许多应用中发挥着关键作用，如目标检测、场景理解和医学图像处理等。

本实验旨在探索不同的图像分割方法，并对其进行比较和评估。

二、实验方法本实验选择了两种常用的图像分割方法：基于阈值的分割和基于边缘的分割。

首先，我们使用Python编程语言和OpenCV库加载图像，并对图像进行预处理，如灰度化和平滑处理。

接下来，我们将详细介绍这两种分割方法的实现步骤。

1. 基于阈值的分割基于阈值的分割是一种简单而常用的分割方法。

它通过将图像像素的灰度值与预先设定的阈值进行比较，将像素分为前景和背景两类。

具体步骤如下：（1）将彩色图像转换为灰度图像。

（2）选择一个适当的阈值，将图像中的像素分为两类。

（3）根据阈值将图像分割，并得到分割结果。

2. 基于边缘的分割基于边缘的分割方法是通过检测图像中的边缘来实现分割的。

边缘是图像中灰度变化剧烈的区域，通常表示物体的边界。

具体步骤如下：（1）将彩色图像转换为灰度图像。

（2）使用边缘检测算法（如Canny算法）检测图像中的边缘。

（3）根据边缘信息将图像分割，并得到分割结果。

三、实验结果与讨论我们选择了一张包含多个物体的彩色图像进行实验。

首先，我们使用基于阈值的分割方法对图像进行分割，选择了适当的阈值进行实验。

实验结果显示，基于阈值的分割方法能够将图像中的物体与背景分离，并得到较好的分割效果。

接下来，我们使用基于边缘的分割方法对同一张图像进行分割。

实验结果显示，基于边缘的分割方法能够准确地检测出图像中的边缘，并将图像分割成多个具有边界的区域。

与基于阈值的分割方法相比，基于边缘的分割方法能够更好地捕捉到物体的形状和边界信息。

通过对比两种分割方法的实验结果，我们发现基于边缘的分割方法相对于基于阈值的分割方法具有更好的效果。

基于边缘的分割方法能够提供更准确的物体边界信息，但也更加复杂和耗时。

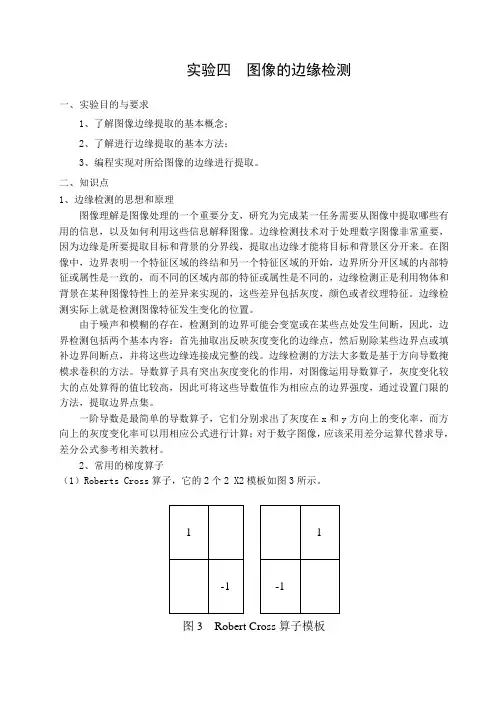

实验四图像的边缘检测一、实验目的与要求1、了解图像边缘提取的基本概念；2、了解进行边缘提取的基本方法；3、编程实现对所给图像的边缘进行提取。

二、知识点1、边缘检测的思想和原理图像理解是图像处理的一个重要分支，研究为完成某一任务需要从图像中提取哪些有用的信息，以及如何利用这些信息解释图像。

边缘检测技术对于处理数字图像非常重要，因为边缘是所要提取目标和背景的分界线，提取出边缘才能将目标和背景区分开来。

在图像中，边界表明一个特征区域的终结和另一个特征区域的开始，边界所分开区域的内部特征或属性是一致的，而不同的区域内部的特征或属性是不同的，边缘检测正是利用物体和背景在某种图像特性上的差异来实现的，这些差异包括灰度，颜色或者纹理特征。

边缘检测实际上就是检测图像特征发生变化的位置。

由于噪声和模糊的存在，检测到的边界可能会变宽或在某些点处发生间断，因此，边界检测包括两个基本内容：首先抽取出反映灰度变化的边缘点，然后剔除某些边界点或填补边界间断点，并将这些边缘连接成完整的线。

边缘检测的方法大多数是基于方向导数掩模求卷积的方法。

导数算子具有突出灰度变化的作用，对图像运用导数算子，灰度变化较大的点处算得的值比较高，因此可将这些导数值作为相应点的边界强度，通过设置门限的方法，提取边界点集。

一阶导数是最简单的导数算子，它们分别求出了灰度在x和y方向上的变化率，而方向上的灰度变化率可以用相应公式进行计算；对于数字图像，应该采用差分运算代替求导，差分公式参考相关教材。

2、常用的梯度算子（1）Roberts Cross算子，它的2个2 X2模板如图3所示。

图3 Robert Cross算子模板（2）Prewitt 算子，它的2个3×3模板如图4所示。

图4 Prewitt算子模板（3）Sobel 算子，它的2图3 Sobel算子模板3、高斯拉普拉斯（Log）算法高斯拉普拉斯（Log）算法是一种二阶边缘检测方法。

它通过寻找图像灰度值中二阶微分中的过零点（Zero Crossing）来检测边缘点。

医学图像处理中的边缘检测与分割算法边缘检测与分割是医学图像处理中的重要部分，被广泛应用于疾病诊断、医学影像分析和手术辅助等领域。

边缘检测算法用于提取图像中的边缘信息，而分割算法则可以将图像划分为不同的区域，有助于医生对图像进行进一步分析和诊断。

一、边缘检测算法在医学图像处理中，常用的边缘检测算法包括基于梯度的方法、基于模型的方法和基于机器学习的方法。

1. 基于梯度的方法基于梯度的边缘检测算法通过计算图像中像素点的梯度值来确定边缘位置。

常用的算法包括Sobel算子、Prewitt算子和Canny算子。

Sobel算子是一种常用的离散微分算子，通过在图像中对每个像素点应用Sobel算子矩阵，可以得到图像的x方向和y方向的梯度图像。

通过计算梯度幅值和方向，可以得到边缘的位置和方向。

Prewitt算子与Sobel算子类似，也是一种基于梯度的边缘检测算子。

它通过将图像中的每个像素点与Prewitt算子矩阵进行卷积运算，得到图像的x方向和y方向的梯度图像。

进一步计算梯度幅值和方向，可以确定边缘的位置和方向。

Canny算子是一种经典的边缘检测算法，它采用多步骤的方法来检测边缘。

首先，对图像进行高斯滤波来减少噪声。

然后，计算图像的梯度幅值和方向，进一步剔除非最大值的梯度。

最后，通过设置双阈值来确定真正的边缘。

2. 基于模型的方法基于模型的边缘检测算法借助数学模型来描述边缘的形状和特征。

常用的算法包括基于边缘模型的Snake算法和基于边缘模型的Active Contour算法。

Snake算法（也称为活动轮廓模型）是一种基于曲线的边缘检测算法。

它通过将一条初始曲线沿着图像中的边缘移动，使得曲线更好地贴合真实边缘。

Snake算法考虑了边缘的连续性、平滑性和能量最小化，可以获得较为准确的边缘。

Active Contour算法是Snake算法的进一步发展，引入了图像能量函数。

通过最小化能量函数，可以得到最佳的边缘位置。

Active Contour算法可以自动调整曲线的形状和位置，适应复杂的图像边缘。

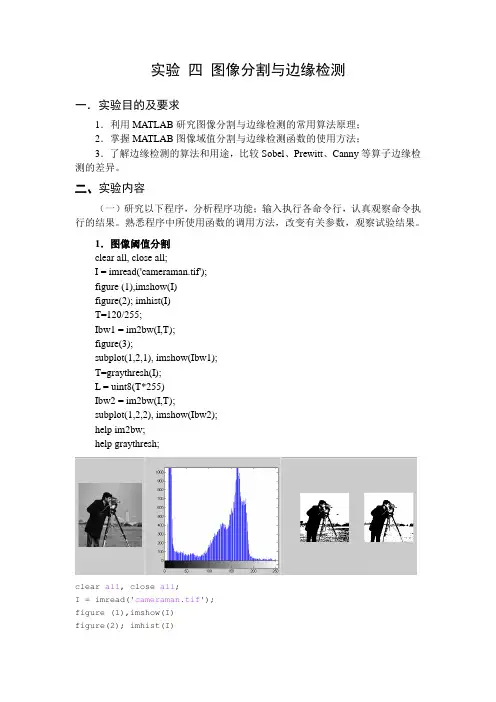

实验四图像分割与边缘检测一．实验目的及要求1．利用MATLAB研究图像分割与边缘检测的常用算法原理；2．掌握MATLAB图像域值分割与边缘检测函数的使用方法；3．了解边缘检测的算法和用途，比较Sobel、Prewitt、Canny等算子边缘检测的差异。

二、实验内容（一）研究以下程序，分析程序功能；输入执行各命令行，认真观察命令执行的结果。

熟悉程序中所使用函数的调用方法，改变有关参数，观察试验结果。

1．图像阈值分割clear all, close all;I = imread('cameraman.tif');figure (1),imshow(I)figure(2); imhist(I)T=120/255;Ibw1 = im2bw(I,T);figure(3);subplot(1,2,1), imshow(Ibw1);T=graythresh(I);L = uint8(T*255)Ibw2 = im2bw(I,T);subplot(1,2,2), imshow(Ibw2);help im2bw;help graythresh;clear all, close all;I = imread('cameraman.tif');figure (1),imshow(I)figure(2); imhist(I)T=240/255;Ibw1 = im2bw(I,T); figure(3);subplot(1,2,1), imshow(Ibw1); T=graythresh(I);L = uint8(T*255)Ibw2 = im2bw(I,T);subplot(1,2,2), imshow(Ibw2); help im2bw;help graythresh;clear all, close all;I = imread('cameraman.tif');figure (1),imshow(I)figure(2); imhist(I)T=120/255;Ibw1 = im2bw(I,T);figure(3);subplot(1,2,1), imshow(Ibw1);T=graythresh(I);L = uint8(T*255)Ibw2 = im2bw(I,T);subplot(1,2,2), imshow(Ibw2);help im2bw;help graythresh;2．边缘检测clear all, close all;I = imread('moon.tif');BW1 = edge(I,'sobel');BW2 = edge(I,'canny');BW3 = edge(I,'prewitt');BW4 = edge(I,'roberts');BW5 = edge(I,'log');figure(1), imshow(I), title('Original Image');figure(2), imshow(BW1), title('sobel');figure(3), imshow(BW2), title('canny');figure(4), imshow(BW3), title('prewitt');figure(5), imshow(BW4), title('roberts');figure(6), imshow(BW5), title('log');help edgeedgedemo（二）利用MATLAB熟悉并验证其它图像分割方法灰度阈值分割：I=imread('C:\Users\Administrator\Desktop\rice.jpg'); I=rgb2gray(I);I2=im2bw(I);figure,imshow(I2);I2=im2bw(I,140/255);figure,imshow(I2)区域分割法：I=imread('eight.tif'); imshow(I)c=[222 272 300 270 221 194]; r=[212175121 12175];BW=roipoly(I,c,r);figure,imshow(BW)H=fspecial('unsharp');J1=roifilt2(H,I,BW);figure,imshow(J1)J2=roifill(I,c,r);figure,imshow(J2)分水岭分割法：f=imread('C:\Users\Administrator\Desktop\cell.jpg');imshow(f);g=im2bw(f, graythresh(f));figure,imshow(g);gc=~g;D=bwdist(gc);L=watershed(-D);w=L==0;g2=g&~w;figure,imshow(g2)（三）采用MATLAB编程实现自动全局阈值算法，对图像'rice.tif'进行二值化分割算法步骤：1）选取一个的初始估计值T；2）用T分割图像。

图像处理中的边缘检测和图像分割在计算机视觉领域中，图像处理是一项非常重要的技术。

其中，边缘检测和图像分割是两个关键环节。

本文将从边缘检测和图像分割的基本概念入手，详细介绍它们的原理和应用。

一、边缘检测1、基本概念边缘是指图像中亮度、颜色等性质发生突然变化的地方。

边缘检测就是在图像中寻找这些突然变化的地方，并将它们标记出来。

在实际应用中，边缘检测可以用于目标跟踪、物体检测等方面。

2、常见方法常见的边缘检测算法有Canny、Sobel、Laplacian等。

其中，Canny算法是一种广泛使用的边缘检测算法，其基本原理是通过计算图像中每个像素点的梯度值和方向，来判断该点是否为边缘。

Sobel算法则是利用了图像卷积的思想，先对图像进行卷积操作，再计算得到每个像素点的梯度值。

Laplacian算法则是通过计算图像中每个像素点的二阶导数，来寻找亮度突变的地方。

3、应用场景边缘检测常用于在图像中寻找物体的轮廓线，或者分离图像中的前景和背景等方面。

例如在计算机视觉中的人脸识别中，边缘检测可以用于提取人脸的轮廓线，以便于后续的特征提取和匹配。

二、图像分割1、基本概念图像分割是把图像中的像素点分成不同的区域，以便于更好地理解和处理图像。

分割的结果通常是一个二值图像，其中每个像素点被标记为前景或者背景。

在实际应用中，图像分割可以用于目标检测、图像识别等方面。

2、常见方法常见的图像分割算法有阈值分割、聚类分割、边缘分割等。

其中，阈值分割是一种较为简单且常用的分割算法，其原理是为图像中每个像素点设置一个阈值，大于阈值的像素点被标记为前景，小于阈值的则为背景。

聚类分割算法则是通过对图像中像素点进行聚类操作，来划分不同的区域。

边缘分割则是利用边缘检测的结果，将图像分成前景和背景两个部分。

3、应用场景图像分割可以应用于诸如目标检测、图像识别、医学图像分析等方面。

例如在医学图像分析中，图像分割可以用于将CT或MRI图像中的组织分割成肝、肿瘤等不同的部分，以便于医生更好地进行预测和治疗决策。

图像的边缘检测实验报告
《图像的边缘检测实验报告》
图像的边缘检测是计算机视觉领域中的重要技术之一，它可以帮助我们识别图
像中物体的边缘和轮廓，从而实现图像分割、特征提取和目标识别等应用。

在
本次实验中，我们将对几种常用的边缘检测算法进行比较和分析，以评估它们
在不同场景下的性能和适用性。

首先，我们使用了Sobel算子进行边缘检测。

Sobel算子是一种基于梯度的边缘检测方法，它通过对图像进行卷积操作来寻找像素值变化最大的地方，从而找
到图像中的边缘。

实验结果显示，Sobel算子在一些简单场景下表现良好，但
在复杂背景和噪声干扰较大的情况下效果不佳。

接着，我们尝试了Canny边缘检测算法。

Canny算法是一种多阶段的边缘检测
方法，它通过对图像进行高斯滤波、计算梯度、非极大值抑制和双阈值处理等
步骤来检测图像中的边缘。

实验结果显示，Canny算法在复杂场景下表现出色，能够有效地抑制噪声并找到图像中的真实边缘。

最后，我们还尝试了Laplacian算子和Prewitt算子等其他边缘检测算法，并对
它们的性能进行了比较和分析。

实验结果显示，不同的边缘检测算法在不同场
景下表现出各自的优势和劣势，需要根据具体的应用需求来选择合适的算法。

总的来说，本次实验对图像的边缘检测算法进行了全面的比较和分析，为我们
进一步深入理解和应用这些算法提供了重要的参考和指导。

希望通过这些实验
结果，我们能够更好地利用边缘检测技术来解决实际的图像处理问题，为计算
机视觉领域的发展做出更大的贡献。

图像处理中的图像分割与边缘检测算法图像处理是计算机视觉领域的一项重要技术，它可以对图像进行各种操作和分析。

其中，图像分割和边缘检测是图像处理中的两个关键任务，它们在许多应用中起着至关重要的作用。

图像分割是将图像划分成若干个具有独立语义的区域的过程。

在图像中，不同的物体或区域通常具有不同的颜色、纹理或亮度等特征。

通过对这些特征进行分析和提取，可以将图像中的不同区域分割出来，从而实现对图像的理解和分析。

图像分割在许多领域中都有广泛的应用，比如医学影像分析、目标识别和图像检索等。

边缘检测是图像处理中常用的一种技术，它可以检测出图像中物体的边缘轮廓。

边缘是图像中颜色、亮度或纹理等发生突变的地方，通过检测这些突变的地方，可以找到图像中物体的边界。

边缘检测在图像处理中有着广泛的应用，比如图像增强、目标检测和图像分割等。

在图像分割和边缘检测中，有许多经典的算法被广泛应用。

其中，基于阈值的分割算法是最简单和常用的一种方法。

该方法通过设置一个或多个阈值，将图像中的像素分为不同的类别。

这种方法简单直观，但对于复杂的图像，效果不佳。

因此，研究者们提出了许多基于区域的分割算法，如区域增长、区域分裂合并等。

这些算法通过对图像中的像素进行聚类，将相邻像素归为同一区域，从而实现图像的分割。

边缘检测算法有很多种，其中最经典的是Canny边缘检测算法。

Canny算法通过对图像进行平滑处理，然后计算图像中像素灰度的一阶和二阶导数，从而找到图像中的边缘。

该算法具有较高的准确性和稳定性，在实际应用中得到了广泛的应用。

此外，还有其他一些边缘检测算法，如Sobel算法、Laplacian算法等，它们也都有各自的特点和适用范围。

除了传统的图像分割和边缘检测算法，近年来深度学习技术在图像处理中也取得了重要的突破。

深度学习是一种基于神经网络的机器学习方法，它通过多层次的神经网络模型来学习图像的特征表示。

在图像分割和边缘检测任务中，深度学习方法可以通过大量的训练数据来学习图像的特征，从而实现更准确和鲁棒的分割和检测结果。

边缘检测实验报告一、实验目的通过课堂的学习，已经对图像分割的相关理论知识已经有了全面的了解，知道了许多图像分割的算法及算子，了解到不同的算子算法有着不同的优缺点，为了更好更直观地对图像分割进行深入理解，达到理论联系实际的目的，特制定如下的实验。

二、实验原理：图像处理有两大类目的：1．改善像质（增强、恢复）；2．图像分析：对图像内容作出描述；其一般的图像处理过程如下：图像分割的算法有：（1）阈值分割原理：(,)(,)(,)EBL f x y T g x y L f x y T≥⎧=⎨<⎩（2）边缘检测：梯度对应一阶导数，对于一个连续图像函数f(x,y):梯度矢量定义:梯度的幅度:梯度的方向:a) Roberts 算子b) Sobel 算子Roberts 算子[]TTyxy f x f G G y x f ⎥⎦⎤⎢⎣⎡∂∂∂∂==∇),(122)()),((),(y x G G y x f mag y x f +=∇=∇)arctan(),(x y G y x =φ()()()[]()()[]{}21221,,11,1,,+-++++-=j i f j i f j i f j i f j i gc) Prewitt 算子d) Kirsch 算子由K 0~K 7八个方向模板组成，将K0~K7的模板算法分别与图像中的3×3区域乘，选最大一个值，作为中央像素的边缘强度（3）区域分割1 区域生长法 算法描述先对每个需要分割的区域找一个种子像素作为生长的起点，然后将种子像素周围邻域中与种子像素有相似性质的像素合并到种子像素所在的区域中。

将这些新像素当作新的种子像素继续进行上面的过程，直到再没有满足条件的像素可被包括进来。

2 分裂合并法实际中常先把图像分成任意大小且不重叠的区域，然后再合并或分裂这些区域以满足分割的要求,即分裂合并法.一致性测度可以选择基于灰度统计特征(如同质区域中的方差),假设阈值为T ,则算法步骤为:① 对于任一Ri ，如果 ，则将其分裂成互不重叠的四等分； ② 对相邻区域Ri 和Rj ，如果 ，则将二者合并； ③ 如果进一步的分裂或合并都不可能了，则终止算法。

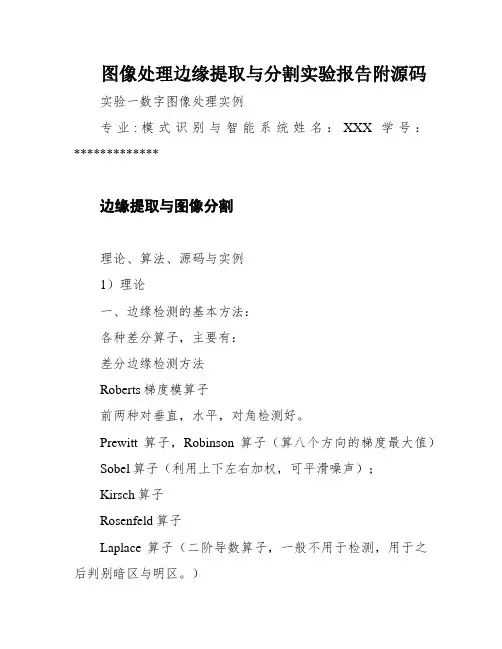

图像处理边缘提取与分割实验报告附源码实验一数字图像处理实例专业:模式识别与智能系统姓名：XXX学号：*************边缘提取与图像分割理论、算法、源码与实例1）理论一、边缘检测的基本方法：各种差分算子，主要有：差分边缘检测方法Roberts梯度模算子前两种对垂直，水平，对角检测好。

Prewitt算子，Robinson算子（算八个方向的梯度最大值）Sobel算子（利用上下左右加权，可平滑噪声）；Kirsch算子Rosenfeld算子Laplace算子（二阶导数算子，一般不用于检测，用于之后判别暗区与明区。

）LOG算子，（XXX平滑后求导提取边界。

）主要思路用高斯函数对图像平滑滤波，然后再对图像进行拉普拉斯运算，算得的值等于零的点认为是边界点。

该算法高斯函数方差取值很重要，过大会导至精度不高。

还容易产生虚假边界。

但可以用一些准备去除虚假边界。

对于灰度渐变图的效果也不太好。

但大部份图片边缘提取效果还好。

Canny边界检测算子二、拟合曲面求导提取边界。

主要思路为在点的邻域各点拟合一个曲面，由曲面的求导代替离散点求差分，这种方法对于噪声比较不敏感。

三、统计判决法提取边界以误判几率最小化设置门限，对边界检测算子作用后的每一个像点判别/。

统计判决法依赖于先验知识。

四、分裂—合并算法按一定的均一化标准，将图片分成子图。

合并满足均一性准则的子图。

实验一数字图像处理实例专业:模式识别与智能系统姓名：陈光磊学号：*************五、跟踪技术1）区域跟踪，基于区域的图像分割方法。

应用于直接提取区域。

检测满足跟踪准则的点，找到这样的点，检测其所有邻点，把满足跟踪准则的任合邻点合并再重复。

直到没有邻点满足检测准则。

2）曲线跟踪，基于边界的图像分割方法。

对整幅图扫描，对所有“目前点”的邻点检测，周围没有满足跟踪条件的点时，返回到上一个最近的分支处，掏出另一个满足跟踪原则的目前点。

重复根踪。

6、模型化与统计检验法检测边界开始步骤为对图像划分成多块子图，每块子图进行曲面拟合。

实验4 图像分割及边缘检测应电101黎杰良201036626115一、实验目的：理解图像分割和边缘检测的概念，利用Matlab图像处理函数实现图像的分割，并实现边缘的提取。

二、实验内容：1、学习并应用阈值分割im2bw函数, 利用直方图来选取阈值，对已知图像进行二值化分割。

2、学习用常见的Roberts算子、Sobel算子、Prewitt算子、Laplacian算子、Canny算子等微分算子检测图像边缘三、实验要求：提交原图像和各种直方图曲线，以及按直方图处理后的图像。

四、实验步骤1、阈值分割（1）阅读im2bw ，imhist的帮助文件；>> help im2bwIM2BW Convert image to binary image by thresholding.IM2BW produces binary images from……………Example-------load treesBW = im2bw(X,map,0.4);imshow(X,map), figure, imshow(BW)See also GRAYTHRESH, IND2GRAY, RGB2GRAY.>> help imhistIMHIST Display histogram of image data.IMHIST(I) displays a histogram for…………Example-------I = imread('pout.tif');imhist(I)See also HISTEQ, HIST.（2）读入一幅图像，使用imhist( )函数产生图像的直方图，分析它的直方图分布，选取分割的阈值；选取阀值T=160/255（3）用BW=im2bw(I,T)函数，实现阈值分割。

选取阀值T=160/2552、边缘检测（1）阅读edge的帮助文件；>> help edgeEDGE Find edges in intensity image.EDGE takes an intensity or a binary image I as its input, and ………Example-------Find the edges of the rice.tif image using the Prewitt and Cannymethods:I = imread('rice.tif');BW1 = edge(I,'prewitt');BW2 = edge(I,'canny');imshow(BW1)figure, imshow(BW2)See also FSPECIAL.（2）用BW=edge(I,methold)函数，实现图像的边缘检测；（3）比较不同算子的边缘检测效果。

一、实验目的与要求1. 目的通过本实验，使学生了解数字图像处理的基本概念、方法和算法，掌握MATLAB 软件在图像处理方面的应用，提高学生分析问题和解决问题的能力。

2. 要求（1）熟悉MATLAB软件的基本操作。

（2）了解数字图像处理的基本概念和常用算法。

（3）能够运用MATLAB实现图像处理的基本操作和算法。

二、实验内容与步骤1. 实验内容（1）图像读取与显示。

（2）图像的基本运算（如加、减、乘、除等）。

（3）图像的滤波处理。

（4）图像的边缘检测。

（5）图像的分割与标记。

2. 实验步骤（1）打开MATLAB软件，新建一个脚本文件。

（2）导入所需图像，使用imread()函数读取图像，使用imshow()函数显示图像。

（3）进行图像的基本运算，如加、减、乘、除等，使用imadd()、imsub()、imdiv()、imconcat()等函数。

（4）对图像进行滤波处理，如使用均值滤波、中值滤波等，使用imfilter()函数。

（5）进行图像的边缘检测，如使用Sobel算子、Canny算子等，使用edge()函数。

（6）对图像进行分割与标记，如使用区域生长、阈值分割等方法，使用watershed()函数。

（7）对实验结果进行分析和讨论，总结实验心得。

三、实验注意事项1. 严格遵循实验步骤，确保实验的正确进行。

2. 合理选择参数，如滤波器的尺寸、阈值等。

3. 注意图像数据类型的转换，如浮点型、整型等。

4. 保持实验环境的整洁，避免误操作。

四、实验评价1. 评价内容（1）实验步骤的完整性。

（2）实验结果的正确性。

2. 评价标准（1）实验步骤完整，得分20分。

（2）实验结果正确，得分30分。

总分100分。

五、实验拓展1. 研究不同滤波器对图像滤波效果的影响。

2. 尝试使用其他图像分割算法，如基于梯度的分割方法、聚类分割方法等。

3. 探索图像处理在其他领域的应用，如计算机视觉、医学影像处理等。

六、实验一：图像读取与显示1. 实验目的掌握MATLAB中图像的读取和显示方法，熟悉图像处理的基本界面。

数字信号处理实验图像的边缘检测图像的边缘检测一，原理本实验主要是对图像的边缘进行提取，通过对边缘的分析来分析图像的特征。

首先，了解一些术语的定义：边缘点：图像中具有坐标[i,j]且处在强度显著变化的位置上的点。

边缘段：对应于边缘点坐标[i,j]及其方位 ,边缘的方位可能是梯度角。

边缘检测器：从图像中提取边缘（边缘点和边缘段）集合的算法。

轮廓：边缘列表，或者是一条表示边缘列表的拟合曲线。

边缘连接：从无序边缘表形成有序边缘表的过程，习惯上，边缘表的表示采用顺时针方向来排序。

边缘跟踪：一个用来确定轮廓的图像（指滤波后的图像）搜索过程。

边缘就是图像中包含的对象的边界所对应的位置。

物体的边缘以图像局部特性的不连续性的形式出现的，例如，灰度值的突变，颜色的突变，纹理结构的突变等。

从本质上说，边缘就意味着一个区域的终结和另外一个区域的开始。

图像边缘信息在图像分析和人的视觉中十分重要，是图像识别中提取图像特征的一个重要属性。

边缘检测（edge detection）在图像处理和对象识别领域中都是一个重要的基本问题。

由于边缘的灰度不连续性，可以使用求导数的方法检测到。

最早的边缘检测方法都是基于像素的数值导数的运算。

本实验主要是对图像依次进行Sobel算子，Prewitt算子,Roberts算子，Laplace算子和Canny算子运算，比较处理结果。

边缘检测有三个共性准则，1，好的检测结果，或者说对边缘的误测率尽可能低，就是在图像边缘出现的地方检测结果中不应该没有；另一方面不要出现虚假的边缘。

2，对边缘的定位要准确，也就是我们标记出的边缘位置要和图像上真正边缘的中心位置充分接近。

3，对同一边缘要有尽可能低的响应次数，也就是检测响应最好是单像素的。

二，对图像进行各种算子运算本实验中主要是对图像依次进行Sobel算子，Prewitt算子,Roberts算子，Laplace算子和Canny 算子运算。

由于MATLAB对彩色图像不能进行分析。

图像处理中的边缘检测与分割随着现代科技的发展，人们对于图像处理和分析的要求越来越高。

其中，边缘检测和分割是非常重要的技术手段。

边缘检测指的是从一张图片中提取出它的轮廓线，主要用于计算机视觉、医学影像学等领域；而分割则是指将一张图片按照其内部的颜色、亮度等特征划分成若干个区域，以便于分析和处理。

边缘检测一般是从数字图片中寻找点的集合，这些点具有图像中明显的灰度变化或者是颜色变化，这些点就被称为图像的边缘。

通过边缘检测，我们可以得到很多的轮廓线，这些轮廓线能够反映出图像的形状和特征。

边缘检测主要有基于梯度的方法、基于滤波器的方法、基于模型的方法、基于神经网络的方法等。

其中，基于梯度的方法常用的有Sobel算子、Canny算法等；基于滤波器的方法常用的有拉普拉斯滤波器、SIFT算法等；基于模型的方法常用的有Hough变换、Active Contours等；基于神经网络的方法常用的有卷积神经网络等。

边缘检测有时候会受到图像本身的噪声和模糊性等因素的影响，为了能够去除这些因素的影响，我们可以加入一些降噪和增强方法，比如2D小波变换。

分割技术主要是为了将一张图片中的目标区域分割出来，从而便于后续分析和处理。

在分割之前，我们需要对图像进行预处理，比如去噪、灰度变换、二值化等。

在这个过程中，计算机会对图像中的像素点根据它们的灰度值进行聚类，然后生成一个类别图。

常用的图像分割方法有基于区域的分割方法、基于边缘的分割方法、基于阈值的分割方法等。

基于区域的分割方法可以将图像按照其空间位置和灰度信息进行分块，并采用颜色、纹理等特征来将区域分离。

基于边缘的分割方法以边缘为切入点，将图像分割成若干个部分。

基于阈值的分割方法，则是将图像中的像素点分成若干个集合，并对其进行聚类，然后按照某一特定的阈值进行分割。

分割方法的效果受到图像本身的复杂度和噪声等因素的影响，在处理之前，我们需要进行训练和优化，常常采用深度学习等技术。

在实际的应用中，边缘检测和分割技术常常是相辅相成的。

《数字图像处理》教案第4章图像分割与边缘检测一、教学课题：灰度阈值法、边缘检测 、区域分割、Hough 变换二、教学内容: 图像分割；边缘检测；轮廓跟踪与提取；图像匹配；投影法与差影法三、教学目标:1、掌握图像分割类型2、掌握阈值分割的原理3、掌握边缘检测算子，主要是梯度算子，拉普拉斯算子，Canny 算子4、掌握区域生长法、分裂合并、水域分割以及Hough 变换四、教学重点: 特定数字图像的分割；边缘检测以及图像轮廓跟踪与提取。

五、教学难点: 特定数字图像的分割；边缘检测以及图像轮廓跟踪与提取。

六、教学时数:4学时七、教学过程:（一）、复习旧知图像增强中数字图像的直方图；灰度变换；图像噪声；去除噪声；图像锐化、图像同态增晰对图像处理的基本处理。

（二）、引入新课由图像中感兴趣的某些部分，提出图像的特定分割对图像识别和分析处理的重要性。

（三）、新课讲解4.1灰度阈值法1.图像分割将图像中有意义的特征或需要应用的特征提取出来1）按幅度不同来分割各个区域：幅度分割2）按边缘不同来划分各个区域：边缘检测3）按形状不同来分割各个区域：区域分割2.预处理图像锐化、图像平滑3.分割直方图分割、概率统计门限检测、边缘检测、群聚、纹理匹配4.特征提取空间特征、变换特征、边缘边界、形状特征、矩、纹理特征4.1.1阈值分割的原理设输入图像为(,)f x y ，输出图像为'(,)f x y ，阈值为T,则:1,(,)'(,)0,(,)f x y T f x y f x y T ⎧=⎨<⎩≥4.1.2 阈值的提取1.直方图法非理想情况，各段的分界不明显，有3种误差：1）增加了新的区域，2）失去了原有的区域，3）区域分割边界定位不正确2. 阈值的提取方法1）动态门限：把图像分成子图像，子图像做直方图，再定不同的门限2)统计门限法：设图像中目标及背景的灰度为正态分布，其灰度分布概率密度函数分别 p(z), q(z)3) 自适应门限：根据局部特性确定门限4.2边缘检测边缘检测：其导数在边缘方向取得极值边缘检测的特点:阶跃状、屋顶状4.2.1梯度算子1.对应一阶导数，连续图像的导数在边缘方向上取得极值T T (,)mag (,)(,)(,)arctan(/)x y x y f f f x y G G x y f x y f x y x y G G φ⎡⎤∂∂⎡⎤∇==⎢⎥⎣⎦∂∂⎣⎦⇒∇=∇=梯度的模叫：（ 方向角：简化为：(,)(,)(1,1)(1,)(,1)(,)(,)(,)(,)(,)i j f x y f x y f x y f x y f x y g x y f i j h i m j n f i j h m n ∇=-++++-+=--=*∑∑若 用 模 板 表 示 ：2.常用的几种算子：robert 、prewitt 、sobel 、Zsotropic4.2.2拉普拉斯算子由上节可见阶跃状边缘的二阶导数在边缘处出现零点，出现零交叉，可用二阶导数寻边界22222(,)(,)(,)(1,)(1,)(,1)4(,)f x y f x y f x y x y f x y f x y f x y f x y ∂∂∇=+∂∂=++-+-+ 缺点：1）对噪声敏感；2）常产生双像素宽的边缘，无方向性。
