ABB变频器内部电路板

图文并茂带你了解变频器的内部结构
开放式结构变频器
这是一台开放式结构变频器，内部就是这么简单，加个外壳就是经常看到的变频器模样了.
变频器主要由整流、滤波、逆变、电源、控制、保护等几部分组成，
整流部分用的元件是整流桥，其实就是由6个二极管组成的三相整流电路。

小功率的变频器整流、逆变、制动单元是集成在一个模块上面，如下图所示。

这是变频器内部最重要也是最昂贵的部件，如果这个元件损坏了，变频器基本报废。

英飞凌整流逆变模块
大功率的变频器整流和逆变模块是分开的。

下图是整流模块。

整流桥模块
滤波电容
逆变部分是由六个IGBT 组成，像下图这样的IGBT模块，里面包含了两个IGBT管，变频器一般由三个这样的模块来组成逆变回路。

IGBT模块
IGBT模块
看完了主回路，再看看控制回路组成吧。

集控制和驱动一体的变频器电路板
当然，市场上变频器种类繁多，但是万变不离其宗，进口品牌各种控制和保护功能均比较完善，其电路也是比我们展示的电路复杂，主回路部分大同小异，区别主要在控制和保护部分。

来源：网络，版权归原作者，侵删！。

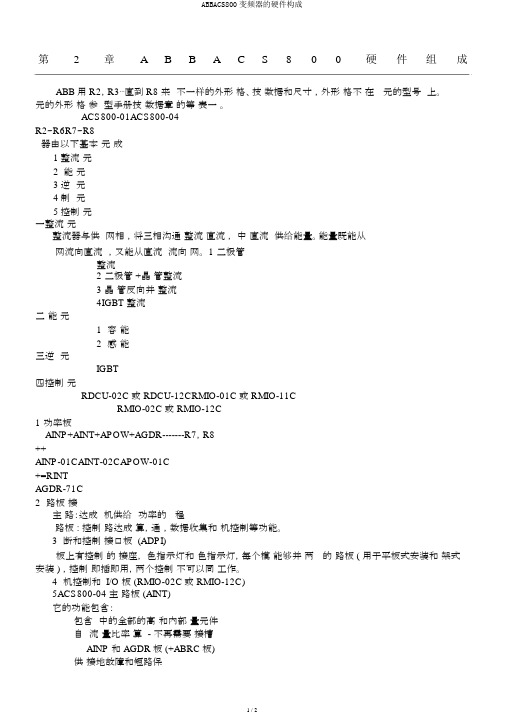

第2章A B B A C S800硬件组成ABB用 R2，R3⋯直到 R8 来不一样的外形格、技数据和尺寸，外形格不在元的型号上。

元的外形格参型手册技数据章的等表一。

ACS800-01ACS800-04R2~R6R7~R8器由以下基本元成1整流元2能元3逆元4制元5控制元一整流元整流器与供网相，将三相沟通整流直流，中直流供给能量。

能量既能从网流向直流，又能从直流流向网。

1 二极管整流2 二极管 +晶管整流3 晶管反向并整流4IGBT 整流二能元1容能2感能三逆元IGBT四控制元RDCU-02C或 RDCU-12CRMIO-01C或 RMIO-11CRMIO-02C或 RMIO-12C1功率板AINP+AINT+APOW+AGDR-------R7，R8++AINP-01CAINT-02CAPOW-01C+=RINTAGDR-71C2路板接主路：达成机供给功率的程路板 : 控制路达成算，通，数据收集和机控制等功能。

3 断和控制接口板 (ADPI)板上有控制的接座，色指示灯和色指示灯，每个模能够并两的路板 ( 用于平板式安装和架式安装 ) ，控制即插即用，两个控制不可以同工作。

4 机控制和 I/O 板 (RMIO-02C或 RMIO-12C)5ACS800-04主路板 (AINT)它的功能包含：包含中的全部的高和内部量元件自流量比率算 - 不再需要接槽AINP 和 AGDR板 (+ABRC板)供接地故障和短路保可调整的接地故障电流跳闸极限接地故障检测是鉴于输出的三相电流一种型号合用于全部ACS800-04的型号 AINT-02（ C）AINT-02（C）6ACS800-04电源板 (APOW)直接给 RMIO和 AINT 板供给电源经过 AINT 板间接给 AINP 板供给电源直接与直流回路连结7ACS800-04输入桥控制板 (AINP)启动输入桥的晶闸管电源来自于 AINT软件控制充电过程 :输入桥启动，当直流母线电压达到**380V 而且电压上涨的变化率 <*UN/10ms8ACS800-04门极驱动板 (AGDR)直接与 IGBT模块相连门极控制，饱和反应和温度检测都经过这块电路板9ACS800-04输入桥保护板 (AIBP)针对瞬变，保护输入桥10构造图ACS800R2~R6硬件分解图1 ACS800R2~R6硬件分解图 2 ACS800R7~R8外观图11外面附件扩展模块的实质的连结图12变频器的工作原理五改换变频器所需的工作1、开箱，确认附件齐备，外观无破坏2、上传参数注意：在下载以前须进行上传；确认目标传动单元的程序版本与源传动单元的程序版真同样，拜见参数和；将控制盘从一个传动单元移开以前，确认控制盘处于远程控制模式状态（能够经过 LOC/REM键进行改变）；下载以前传动单元一定处于停止状态。

ABB变频器短路4故障的原因ABB变频器是一种用于改变电源频率以控制电动机速度的装置。

然而，有时候变频器可能会出现故障，其中之一就是短路4故障。

本文将讨论ABB变频器短路4故障的原因。

短路4故障是ABB变频器中的一种常见故障，通常是由以下原因引起的：1.电源电压不稳定：当ABB变频器接收到电源电压不稳定的信号时，可能会发生短路4故障。

电源电压的不稳定性可能是由于电网负载不平衡、电源线路故障或电源供应不稳定等原因引起的。

在这种情况下，ABB变频器会检测到电压异常，并自动触发短路4保护功能。

2.过载电流：当ABB变频器的负载电流超过额定电流时，可能会导致短路4故障。

过载电流可能是由于电机负载过重、电机故障或变频器参数设置不正确等原因引起的。

当ABB变频器检测到过载电流时，会自动触发短路4保护功能，以保护设备免受损坏。

3.短路故障：ABB变频器短路4故障可能是由于内部电路短路引起的。

这种情况通常是由于电路板损坏、元件老化或其他电子元件问题引起的。

当ABB变频器检测到电路短路时，会立即触发短路4保护功能，以防止进一步的损坏。

4.温度过高：当ABB变频器运行时，内部元件会产生热量。

如果设备长时间运行或环境温度过高，可能会导致温度过高的问题。

当ABB变频器温度超过安全限制时，会自动触发短路4保护功能，以防止设备过热并损坏。

为了避免ABB变频器短路4故障，我们可以采取以下措施：1.稳定电源电压：确保ABB变频器接收到稳定的电源电压，可以使用稳压器或电压稳定器来调整电源电压，以防止电压不稳定引起的短路4故障。

2.正确设置负载电流：根据电机的额定电流设置ABB变频器的负载电流，避免负载过重或过载电流超过额定值。

3.定期检查和维护：定期检查和维护ABB变频器，包括检查电路板、元件和连接器的状态，以及清洁设备和散热器，以确保设备正常运行并减少故障的发生。

ABB变频器短路4故障可能是由电源电压不稳定、过载电流、短路故障或温度过高等原因引起的。
