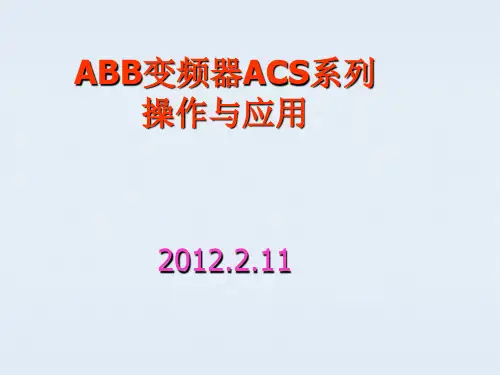

ABB变频器ACS系列的操作与应用

低压交流传动用户手册ACS510-01 变频器(1.1...160 kW)2 ACS510 用户手册ACS510 变频器手册Industrial IT 标记及Drive IT产品名称为ABB公司所持有的注册商标。

CANopen 为CAN 组织所持有的注册商标。

ControlNet 为ControlNet 国际组织所持有的注册商标。

DeviceNet 为Open DeviceNet 供应商协会所持有的注册商标。

DRIVECOM 为DRIVECOM 用户组织所持有的注册商标。

Interbus 为Interbus Club 组织所持有的注册商标。

LonWorks 为Echelon 公司所持有的注册商标。

Metasys 为Johnson Controls 公司所持有的注册商标。

Modbus 和Modbus Plus 为施耐德公司所持有的注册商标。

Profibus 为Profibus 贸易组织所持有的注册商标。

Profibus-DP 为西门子公司所持有的注册商标。

通用手册ACS510-01 用户手册(1.1…160 kW)• 安全指南• 安装• 启动• 内置现场总线• 现场总线适配器• 诊断• 维护• 技术数据可选件手册( 现场总线适配器、I/O 扩展模块等。

手册和可选件一起发货)继电器输出扩展模块• 安装• 启动• 诊断• 技术数据© 2009 ABB 版权所有ACS510 用户手册3安全指南安全指南警告! 只允许专业技术人员安装ACS510!警告! 即使电机已经停止, 功率端子U1, V1, W1和U2, V2, W2 以及UDC+, UDC-或BRK+ , BRK- 上面依然存在危险电压!警告! 主回路电源得电后即存在危险电压。

电源断开后等候5 分钟（让中间回路电容充分放电）再打开前面板。

警告! ACS510 断电后，在继电器端子上( RO1…RO3 ) 依然可能有外部危险电压。

警告! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。

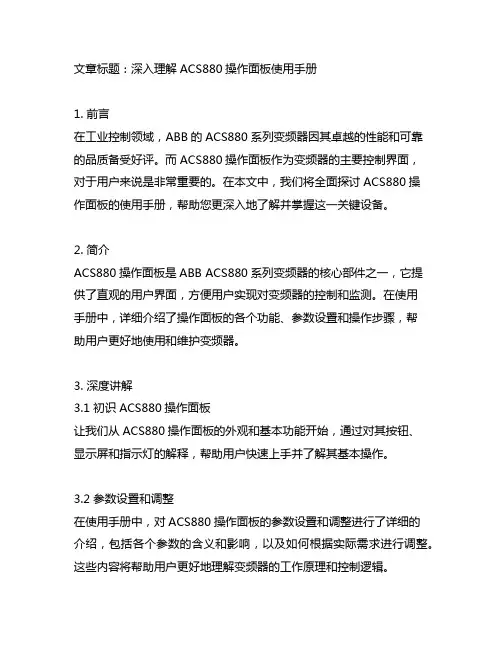

文章标题：深入理解ACS880操作面板使用手册1. 前言在工业控制领域，ABB的ACS880系列变频器因其卓越的性能和可靠的品质备受好评。

而ACS880操作面板作为变频器的主要控制界面，对于用户来说是非常重要的。

在本文中，我们将全面探讨ACS880操作面板的使用手册，帮助您更深入地了解并掌握这一关键设备。

2. 简介ACS880操作面板是ABB ACS880系列变频器的核心部件之一，它提供了直观的用户界面，方便用户实现对变频器的控制和监测。

在使用手册中，详细介绍了操作面板的各个功能、参数设置和操作步骤，帮助用户更好地使用和维护变频器。

3. 深度讲解3.1 初识ACS880操作面板让我们从ACS880操作面板的外观和基本功能开始，通过对其按钮、显示屏和指示灯的解释，帮助用户快速上手并了解其基本操作。

3.2 参数设置和调整在使用手册中，对ACS880操作面板的参数设置和调整进行了详细的介绍，包括各个参数的含义和影响，以及如何根据实际需求进行调整。

这些内容将帮助用户更好地理解变频器的工作原理和控制逻辑。

3.3 操作步骤和实例除了讲解操作面板的基本功能和参数设置外，使用手册还提供了丰富的操作步骤和实例，帮助用户解决常见问题和应对各种工作场景，从而更好地应用ACS880操作面板。

4. 总结通过本文的全面讲解，相信您已对ACS880操作面板的使用手册有了更深入的了解。

在日常工作中，合理、准确地使用操作面板将有助于您更好地控制和监测变频器的运行，提高工作效率和生产质量。

5. 个人观点作为ACS880操作面板的使用手册撰写者，我深知其在实际工程应用中的重要性。

我在撰写使用手册时，充分考虑了用户的实际需求和操作习惯，力求让每一步操作都清晰明了，方便用户上手使用。

在文章的撰写过程中，我尽量按照所提供的要求和主题文字进行论述，并在总结部分对整篇文章进行了回顾和概括，以确保提供了全面、深刻和灵活的观点和理解。

6. 结语ACS880操作面板的使用手册对于用户来说是非常重要的参考资料，通过本文的讲解，相信您已对其有了更深入的理解。

ABB变频器说明书一、产品概述高效节能，能够根据负载变化自动调整电动机输出功率，降低能耗和运行成本。

稳定可靠，采用先进的控制算法和保护功能，保证电动机的安全运行和寿命。

灵便多样，提供多种型号和规格的变频器，满足不同的应用需求和场合。

二、产品型号和规格ACS150系列：适合于0.37~4 kW（0.5~5hp）的单相或者三相电动机，主要用于简单的应用场合，如风机、水泵等。

ACS310系列：适合于0.37~22 kW（0.5~30hp）的三相电动机，专为泵和风机应用设计，具有节能优化功能。

ACS355系列：适合于0.37~22 kW（0.5~30hp）的三相电动机，适合于需要精确速度控制和扭矩控制的应用场合，如输送机、起重机等。

ACS550系列：适合于0.75~355 kW（1~500hp）的三相电动机，是一款通用型变频器，可广泛应用于各种工业领域。

ACS580系列：适合于0.75~250 kW（1~350hp）的三相电动机，是一款高性能变频器，具有标准控制程序和多种扩展选项。

ACS800系列：适合于0.55~5600 kW（0.75~6900hp）的三相电动机，是一款高端变频器，可提供多种控制模式和定制化解决方案。

每一个系列的变频器都有不同的型号和规格，具体请参见各系列的产品目录¹²³。

三、产品安装和连接3.1 安装要求选择合适的安装位置，确保变频器周围有足够的空间和通风条件，避免高温、高湿、强磁、强震、强腐蚀等环境。

选择合适的安装方式，根据变频器的尺寸和分量选择合适的支架或者柜体，并固定好变频器。

选择合适的电缆和接线方式，根据变频器的额定电压和电流选择合适规格的电缆，并按照正确的接线图连接好输入端子、输出端子、控制端子等。

具体的安装步骤和方法，请参见各系列变频器的硬件手册。

3.2 连接图![ABB变频器连接图](graphic_art("ABB变频器连接图"))四、产品操作和设置4.1 操作面板![ABB变频器操作面板](graphic_art("ABB变频器操作面板"))显示屏：用于显示变频器的运行状态、参数、故障等信息，以及进行菜单选择和参数修改。

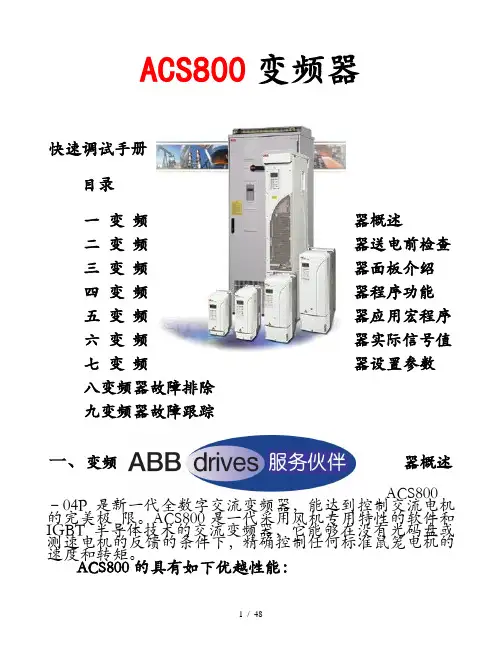

ACS800变频器快速调试手册目录一、变频器概述二、变频器送电前检查三、变频器面板介绍四、变频器程序功能五、变频器应用宏程序六、变频器实际信号值七、变频器设置参数八、变频器故障排除九、变频器故障跟踪一、变频器概述ACS800 –04P是新一代全数字交流变频器，能达到控制交流电机的完美极限。

ACS800是第一代采用风机专用特性的软件和IGBT半导体技术的交流变频器，它能够在没有光码盘或测速电机的反馈的条件下，精确控制任何标准鼠笼电机的速度和转矩。

ACS800的具有如下优越性能：电源断电时的运行—ACS800将利用正在旋转着的电机的动能继续运行，只要电机旋转并产生能量，ACS800将继续运行。

*零速满转矩—由ACS800带动的电机能够获得在零速时电机的额定转矩，并且不需要光码盘或测速电机的反馈。

而矢量控制变频器只能在接近零速时实现满力矩输出。

*起动转矩—DTC提供的精确的转矩控制使得ACS800能够提供可控且平稳的最大起动转矩。

最大起动转矩能达到200%的电机额定转矩。

*自动起动—ACS800的自动起动特性超过一般变频器的飞升起动和积分起动的性能。

因为ACS800能在几毫秒内测出电机的状态，任何的条件下在0.48s 内迅速起动。

而矢量控制变频器则需大于是2.2s。

*磁通优化—在优化模式下，电机磁通被自动地适应于负载以提高效率，同时降低电机的噪音。

得益于磁通优化，基于不同的负载，变频器和电机的总效率可提高1%~10%。

*磁通制动—ACS800能通过提高电机的磁场来提供足够快的减速。

ACS800持续监视电机的状态，在磁通制动时也不停止监视。

磁通制动也能用于停止电机和从一个转速变换到另一个转速。

而其他品牌的变频器所使用的直流制动是不可能实现此功能的。

*精确速度控制—ACS800的动态转速误差在开环应用时为0.3%s，在闭环应用时为0.1%s。

而矢量控制变频器在开环时大于0.8%s，闭环时为0.3%s。

ACS800变频器的静态精度为0.01%。

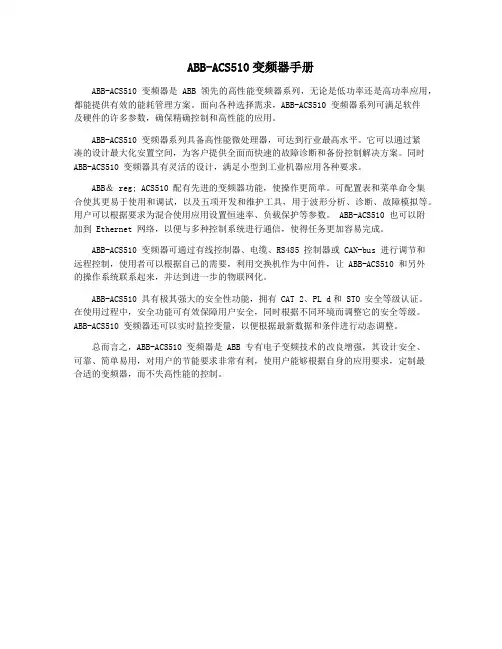

ABB-ACS510变频器手册ABB-ACS510 变频器是 ABB 领先的高性能变频器系列，无论是低功率还是高功率应用，都能提供有效的能耗管理方案。

面向各种选择需求，ABB-ACS510 变频器系列可满足软件及硬件的许多参数，确保精确控制和高性能的应用。

ABB-ACS510 变频器系列具备高性能微处理器，可达到行业最高水平。

它可以通过紧凑的设计最大化安置空间，为客户提供全面而快速的故障诊断和备份控制解决方案。

同时ABB-ACS510 变频器具有灵活的设计，满足小型到工业机器应用各种要求。

ABB＆ reg; ACS510 配有先进的变频器功能，使操作更简单。

可配置表和菜单命令集合使其更易于使用和调试，以及五项开发和维护工具，用于波形分析、诊断、故障模拟等。

用户可以根据要求为混合使用应用设置恒速率、负载保护等参数。

ABB-ACS510 也可以附加到 Ethernet 网络，以便与多种控制系统进行通信，使得任务更加容易完成。

ABB-ACS510 变频器可通过有线控制器、电缆、RS485 控制器或 CAN-bus 进行调节和远程控制，使用者可以根据自己的需要，利用交换机作为中间件，让 ABB-ACS510 和另外的操作系统联系起来，并达到进一步的物联网化。

ABB-ACS510 具有极其强大的安全性功能，拥有 CAT 2、PL d和 STO 安全等级认证。

在使用过程中，安全功能可有效保障用户安全，同时根据不同环境而调整它的安全等级。

ABB-ACS510 变频器还可以实时监控变量，以便根据最新数据和条件进行动态调整。

总而言之，ABB-ACS510 变频器是 ABB 专有电子变频技术的改良增强，其设计安全、可靠、简单易用，对用户的节能要求非常有利，使用户能够根据自身的应用要求，定制最合适的变频器，而不失高性能的控制。

ACS800变频器快速调试手册目录一变频器概述二变频器送电前检查三变频器面板介绍四变频器程序功能五变频器应用宏程序六变频器实际信号值七变频器设置参数八变频器故障排除九变频器故障跟踪一、变频器概述ACS800 –04P是新一代全数字交流变频器，能达到控制交流电机的完美极限。

ACS800是一代采用风机专用特性的软件和IGBT半导体技术的交流变频器，它能够在没有光码盘或测速电机的反馈的条件下，精确控制任何标准鼠笼电机的速度和转矩。

ACS800的具有如下优越性能：*电源断电时的运行—ACS800将利用正在旋转着的电机的动能继续运行，只要电机旋转并产生能量，ACS800将继续运行。

*零速满转矩—由ACS800带动的电机能够获得在零速时电机的额定转矩，并且不需要光码盘或测速电机的反馈。

而矢量控制变频器只能在接近零速时实现满力矩输出。

*起动转矩—DTC提供的精确的转矩控制使得ACS800能够提供可控且平稳的最大起动转矩。

最大起动转矩能达到200%的电机额定转矩。

*自动起动—ACS800的自动起动特性超过一般变频器的飞升起动和积分起动的性能。

因为ACS800能在几毫秒内测出电机的状态，任何的条件下在0.48s内迅速起动。

而矢量控制变频器则需大于是2.2s。

*磁通优化—在优化模式下，电机磁通被自动地适应于负载以提高效率，同时降低电机的噪音。

得益于磁通优化，基于不同的负载，变频器和电机的总效率可提高1%~10%。

*磁通制动—ACS800能通过提高电机的磁场来提供足够快的减速。

ACS800持续监视电机的状态，在磁通制动时也不停止监视。

磁通制动也能用于停止电机和从一个转速变换到另一个转速。

而其他品牌的变频器所使用的直流制动是不可能实现此功能的。

*精确速度控制—ACS800的动态转速误差在开环应用时为0.3%s，在闭环应用时为0.1%s。

而矢量控制变频器在开环时大于0.8%s，闭环时为0.3%s。

ACS800变频器的静态精度为0.01%。

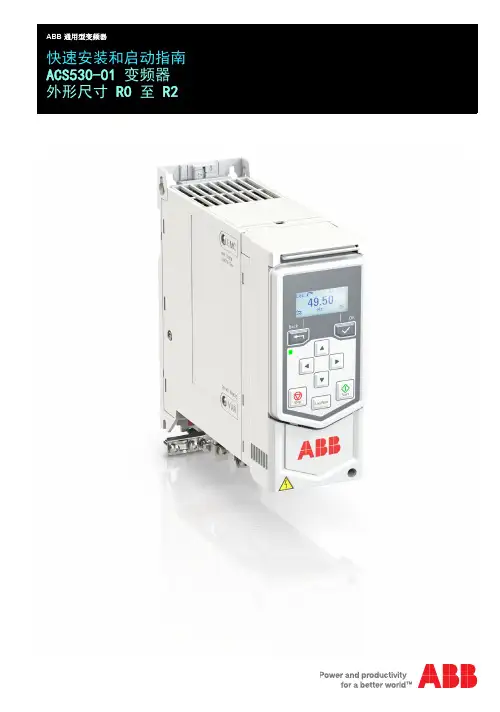

快速安装和启动指南ACS530-01 变频器外形尺寸 R0 至 R2相关手册列表登陆ABB 官方网站，/drives 选择 Document Library ，可以通过手册的编号搜索产品用户手册。

选件手册与指南DPMP-01/02控制盘安装平台工具指南3AUA0000136205FPBA-01 PROFIBUS DP 适配器模块用户手册3AFE68573271FENA-01/-11/-21 适配器模块用户手册3AUA0000093568FECA-01 EtherCAT 适配器模块用户手册3AFE68573360FCAN-01 CANopen 适配器模块用户手册3AFE68615500FDNA-01 DeviceNet™ 适配器模块用户手册3AFE68573360FSCA-01 RS-485 适配器模块用户手册3AUA0000109533FEPL-02 Ethernet POWERLINK 适配器模块用户手册3AUA0000123527FOCH du/dt 滤波器硬件手册3AFE68577519ACS-AP-/I/S/W 控制盘-工具及维护手册与指南Drive composer PC 工具用户手册3AUA0000094606整流器模块电容器充电说明3BFE64059629NETA-21远程监控工具用户手册3AUA00000969391NETA-21 远程监控工具安装和启动指南3AUA0000096881CCA-01 手持式配置适配器-© C opyright 2017 ABB 版权所有手册编号：3AXD50000035396版本 C 中文生效日期:2017-01-01变频器手册与指南 编号( 英文 ) 编号 ( 中文 )ACS530-01 硬件手册 3AXD50000035400 3AXD50000035399 ACS530-01 固件手册 3AXD50000035402 3AXD50000035401 ACS530-01 快速安装和启动指南 …R0-R2 3AXD50000043140 3AXD50000035396 ACS530-01 快速安装和启动指南 …R3-R5 3AXD50000043151 3AXD50000035397 ACS530-01 快速安装和启动指南 …R6-R9 3AXD50000043152 3AXD50000035398 ACS-BP-S 基本型控制盘用户手册 -1表1 - IEC额定值ACS530‐01‐02A6‐4 2.6 3.20.75R0ACS530‐01‐03A3‐4 3.3 4.7 1.1R0ACS530‐01‐04A0‐44 5.9 1.5R0ACS530‐01‐05A6‐4 5.67.2 2.2R0ACS530‐01‐07A2‐47.210.13R0ACS530‐01‐09A4‐49.413.04R0ACS530‐01‐12A6‐412.616.9 5.5R1ACS530‐01‐017A‐41722.77.5R2ACS530‐01‐025A‐42530.611R2表2 - uR和aR熔断器602692ACS530‐01‐02A6‐425130690Bussmann170M1561000 ACS530‐01‐03A3‐425130690Bussmann170M1561000 ACS530‐01‐04A0‐425130690Bussmann170M1561000 ACS530‐01‐05A6‐425130690Bussmann170M1561000 ACS530‐01‐07A2‐425130690Bussmann170M1561000 ACS530‐01‐09A4‐425130690Bussmann170M1561000 ACS530‐01‐12A6‐425130690Bussmann170M1561000 ACS530‐01‐017A‐440460690Bussmann170M1563000 ACS530‐01‐025A‐440460690Bussmann170M15630002表3 - 典型动力电缆规格22ACS530‐01‐02A6‐43x1.5 + 1.5‐ACS530‐01‐03A3‐43x1.5 + 1.5‐ACS530‐01‐04A0‐43x1.5 + 1.5‐ACS530‐01‐05A6‐43x1.5 + 1.5‐ACS530‐01‐07A2‐43x1.5 + 1.5‐ACS530‐01‐09A4‐43x2.5 + 2.5‐ACS530‐01‐12A6‐43x2.5 + 2.5‐ACS530‐01‐017A‐43x2.5 + 2.5‐ACS530‐01‐025A‐43x6 + 6‐中文 – 快速安装和启动变频器指南 3DADE ES FIFR IT NL PT RU SV TR CN中文 – 快速安装和启动变频器指南本指南简要说明如何安装和启动变频器。

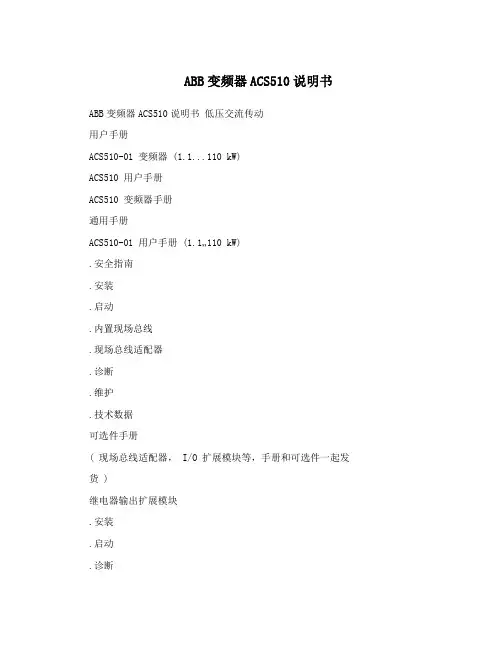

ABB变频器ACS510说明书ABB变频器ACS510说明书低压交流传动用户手册ACS510-01 变频器 (1.1...110 kW)ACS510 用户手册ACS510 变频器手册通用手册ACS510-01 用户手册(1.1…110 kW).安全指南.安装.启动.内置现场总线.现场总线适配器.诊断.维护.技术数据可选件手册( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发货 )继电器输出扩展模块.安装.启动.诊断.技术数据IndustrialIT标记及DriveIT产品名称为ABB公司所持有的注册商标。

CANopen 为 CAN 组织所持有的注册商标。

ControlNet 为 ControlNet国际组织所持有的注册商标。

DeviceNet 为 Open DeviceNet 供应商协会所持有的注册商标。

DRIVECOM 为 DRIVECOM 用户组织所持有的注册商标。

Interbus 为 Interbus Club组织所持有的注册商标。

LonWorks 为 Echelon公司所持有的注册商标。

Metasys 为 Johnson Controls公司所持有的注册商标。

Modbus 和 Modbus Plus 为施奈德公司所持有的注册商标。

Profibus为 Profibus 贸易组织所持有的注册商标。

Profibus-DP 为西门子公司所持有的注册商标。

. 2004 ABB 版权所有ACS510 用户手册安全指南警告! 只允许专业技术人员安装 ACS510!警告! 即使电机已经停止,功率端子 U1, V1, W1和 U2, V2, W2 以及 UDC+, UDC-或BRK+ , BRK- 上面依然存在危险电压 !警告 !主回路电源得电后即存在危险电压。

电源断开后等候 5分钟(让中间回路电容充分放电)再打开前面板。

警告! ACS510断电后，在继电器端子上( RO1…RO3)依然可能有外部危险电压。

ABBACS800设置详细摘要:一、变频器的简朴本地启动1. 首先确定空开闭合,接触器得电；2(按LOC/REM使变频器为本地控制模式3。

按FAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99。

04 电机传动 ..。

一、变频器的简朴本地启动1. 首先确定空开闭合,接触器得电；2(按LOC/REM使变频器为本地控制模式3。

按FAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04 电机传动模式 (DTC)DTC 变频器设定值为转速（多数情况下用这种模式)SCALA 变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回）4. 按ACT回到当前状态5。

按REF，选择上下调节键，输入指定的参数后，按ENTER确认6。

按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1. 按ACT进入实际信号显示模式；2. 选择需要改变的参数行，按ENTER进入；3。

按单双箭头键，选择要显示的参数或改变参数组;(常用的几个显示信号:01。

02 电机的实际转速 SPEED01.03 传动输入频率的实际值 FREQ03。

20 变频器最后一次故障的代码 LAST FLT)4。

按ENTER确认并返回实际信号显示模式; （取消直接按ACT)二、上传和下载如何将已经设置好电机需要上传到CDP—312操作面板上：全国免费服务热线咨询:40088181601. 激活可选设备的通讯确认98.02 COMM。

MODULE LINK设定为FIELDBUS98。

07 COMM PROFILE 设定为ABB DRIVES2。

按LOC/REM切换到L本地控制状态；3. 按FUNC进入功能模式；4. 按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式;、5。

摘要:一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式3. 按FAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04 电机传动 ...一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式3. 按FAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04 电机传动模式 (DTC)DTC 变频器设定值为转速 (多数情况下用这种模式)SCALA 变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回）4. 按ACT回到当前状态5. 按REF，选择上下调节键，输入指定的参数后，按ENTER确认6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1. 按ACT进入实际信号显示模式；2. 选择需要改变的参数行，按ENTER进入；3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号：01.02 电机的实际转速 SPEED01.03 传动输入频率的实际值 FREQ03.20 变频器最后一次故障的代码 LAST FLT）4. 按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上:全国免费服务热线咨询:40088181601. 激活可选设备的通讯确认98.02 COMM.MODULE LINK设定为FIELDBUS98.07 COMM PROFILE 设定为ABB DRIVES2. 按LOC/REM切换到L本地控制状态；3. 按FUNC进入功能模式；4. 按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；、5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元：1. 将存有上传数据的控制盘连接到传动设备；2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。

操作面板（助手型控制盘) 型号：ACS-CP—D中文显示，可配于ACS350/ACS355、ACS510、ACS550等系列变频器.该控制盘更容易进行变频器编程，可与变频器分离使用,并支持多种语言字母数字显示。

助手型控制盘还有多种向导，并内置了帮助功能用来指导用户。

它还包括了时钟功能，可以在故障记录器中使用该功能.有调试向导功能，更容易进行传动编程,可带电插拔。

这种控制盘可以拷贝参数用于备份或下载到另一个变频器中。

大屏幕显示屏和柔软的按键使变频器非常易于操作。

【变频节能效果】变频器节能主要表现在风机、水泵的应用上.为了保证生产的可靠性,各种生产机械在设计配用动力驱动时，都留有一定的富余量。

当电机不能在满负荷下运行时,除达到动力驱动要求外，多余的力矩增加了有功功率的消耗,造成电能的浪费。

风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量,其输入功率大,且大量的能源消耗在挡板、阀门的截流过程中。

当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求.由流体力学可知，P（功率）＝Q（流量）×H（压力），流量Q与转速N的一次方成正比，压力H与转速N的平方成正比，功率P与转速N的立方成正比，如果水泵的效率一定，当要求调节流量下降时，转速N可成比例的下降,而此时轴输出功率P成立方关系下降.即水泵电机的耗电功率与转速近似成立方比的关系。

所队当所要求的流量Q减少时,可调节变频器输出频率使电动机转速n按比例降低。

这时,电动机的功率P将按三次方关系大幅度地降低,比调节挡板、阀门节能40％一50％，从而达到节电的目的。

例如:一台离心泵电机功率为55千瓦，当转速下降到原转速的4/5时,其耗电量为28.16千瓦，省电48.8％,当转速下降到原转速的l／2时,其耗电量为6.875千瓦，省电87。

5％。

2、功率因数补偿节能无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，使用变频调速装置后，由于变频器内部滤波电容的作用，从而减少了无功损耗，增加了电网的有功功率.3、软启动节能电机硬启动对电网造成严重的冲击,而且还会对电网容量要求过高,启动时产生的大电流和震动时对挡板和阀门的损害极大，对设备、管路的使用寿命极为不利。

操纵面板(助手型控制盘) 型号：ACS-CP-D之阿布丰王创作中文显示，可配于ACS350/ACS355、ACS510、ACS550等系列变频器。

该控制盘更容易进行变频器编程，可与变频器分离使用，并支持多种语言字母数字显示。

助手型控制盘还有多种向导，并内置了帮忙功能用来指导用户。

它还包含了时钟功能，可以在故障记录器中使用该功能。

有调试向导功能，更容易进行传动编程,可带电插拔。

这种控制盘可以拷贝参数用于备份或下载到另一个变频器中。

大屏幕显示屏和柔软的按键使变频器非常易于操纵。

【变频节能效果】变频器节能主要表示在风机、水泵的应用上。

为了包管生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。

当电机不克不及在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。

风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。

当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。

由流体力学可知，P（功率）＝Q（流量）×H（压力），流量Q与转速N的一次方成正比，压力H与转速N的平方成正比，功率P与转速N的立方成正比，如果水泵的效率一定，当要求调节流量下降时，转速N 可成比例的下降，而此时轴输出功率P成立方关系下降。

即水泵电机的耗电功率与转速近似成立方比的关系。

所队当所要求的流量Q减少时，可调节变频器输出频率使电动机转速n按比例降低。

这时，电动机的功率P将按三次方关系大幅度地降低，比调节挡板、阀门节能40％一50％，从而达到节电的目的。

例如：一台离心泵电机功率为55千瓦，当转速下降到原转速的4/5时，其耗电量为28.16千瓦，省电48.8％，当转速下降到原转速的l／2时，其耗电量为6.875千瓦，省电87.5％。

2、功率因数抵偿节能无功功率不单增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，使用变频调速装置后，由于变频器内部滤波电容的作用，从而减少了无功损耗，增加了电网的有功功率。

低压交流传动ACS510-01变频器㈠、变频器的操作①LOC/REM-变频器初次上电时，处于远控模式（REM）,它可由控制端子排X1控制。

要切到本地控制（LOC），使用控制盘控制变频器，按住LOC/REM键直到出现LOCALCONTROL(本地控制)，再在后来显示LOCAL,KEEP RUN(本地控制，保持运行);*当显示LOCAL CONTROL(本地控制)时释放键，会将控制盘给定设置为当前的外部给定。

变频器停车。

*当显示LOCAL KEEP RUN(本地控制，保持运行)时释放按键，可根据用户当前东的I/0设置保持原来的运行/停止状态和给定。

要切回远程控制（REM）按住LOC/REM键直到显示REMOTE CONTROL(远程控制)。

②Start/Stop-要起停电机按START(起动)和STOP(停止)按键。

③Shaft direction-要改变旋转方向DIR（方向）（参数1003必须设定为3（REQUEST,双向）。

④、Reference-要改变给定（仅在右上交高亮显示时才充许）按UP(向上)成DOWN(向下)按键，给定会立即改变。

本地控制状态下（LOC），给定值能从控制盘上修改，在远程控制状态下，也能对给定值进行修改（将第11组参数的给定选着为键盘给定。

注意：上面所指的起/停，方向和给定仅在本地控制（LOC）下有效。

㈡其它模式除了控制模式，助手型控制盘还有;*可以通过主菜单进入其他运行模式。

*故障模式-可由一个故障信号激活。

故障模式还包括一个诊断向导模式。

*报警模式-可由一个报警信号激活。

㈢进入主菜单和其它运行模式①按EXIT（退出）键，有必要指出的是，要从特定的模式的菜单或列表一步一步返回，直到回到正常模式。

②在正常模式输出模式下MENU（菜单）键。

在这时，显示屏的中间区域会列出各个模式，而右上交文字显示“Main menu”(主菜单).③使用Up/Down(上/下)按键滚动到想要的模式。
