光检测器工作原理
光检测器是一种用来测量光的强度、波长、频率和相位等参数的仪器。
它的工作原理可以分为两种类型：光电效应和光学效应。
一、光电效应
光电效应是指光照射到特定材料表面时，会产生光电子的释放现象。
光检测器利用光电效应来测量光的强度或波长。
其中一种常见的光电效应是光电子效应，即光照射到金属表面时，金属中的电子会被激发并从金属表面解离出来。
光检测器中的金属接收到光信号后，激发的电子会产生电流或电压，通过测量电流或电压的大小就可以知道光的强度或波长。
另一种光电效应是光致电离效应，即光照射到半导体材料表面时，会产生电子-空穴对，从而产生电流。
光检测器中的半导体材料接收到光信号后，电子-空穴对的产生会引起电流的变化，通过测量电流的变化就可以得到光的强度或波长。
二、光学效应
光学效应是指光在材料中的传播和衍射现象。
光检测器利用光学效应来测量光的频率、相位或其他参数。
其中一种常见的光学效应是干涉现象，即光在多个光学路径上相遇时会产生干涉，干涉现象与光的波长和相位有关。
光检测器中的光信号经过光学路径后，会产生干涉现象，通过测量干涉现象的变化就可以得到光的频率、相位或其他参数。
另一种光学效应是衍射现象，即光通过细缝或光栅等物体时会发生弯曲和扩散现象。
光检测器中的光信号经过细缝或光栅等物体后，会发生衍射现象，通过测量衍射的模式和角度就可以得到光的波长或其他参数。
综上所述，光检测器的工作原理主要包括光电效应和光学效应。
通过利用这些效应，可以实现对光的强度、波长、频率和相位等参数的测量。
第一章：光纤通讯1、什么是光纤通讯光纤通讯及系统的构成光纤通讯使用光导纤维作为传输光波信号的通讯方式。
光纤通讯系统往常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等构成。
2、什么事光通讯光通讯就是以光波为载波的通讯。
3、光纤通讯的长处①传输频带宽，通讯容量大。
② 传输衰减小，传输距离长。
③ 抗电磁扰乱，传输质量好。
④ 体积小、重量轻、便于施工。
⑤ 原资料丰富，节俭有色金属，有益于环保4、光纤通讯的工作波长光源：近红外区波长：—μm频次：167—375THz5 、 WDM是指什么DWDM指什么WDM：波分复用DWDM：密集波分复用6、光纤从资料上能够分为哪几种从资料上分为石英光纤、多组份玻璃光纤、氟化物光纤、塑料光纤等7、光纤活动连结器从连结方式来看分为哪几种常有的插针端面有哪几种PC、 APC、 SPC（球面、斜面、超级抛光端面呈球面的物理接触）8、按缆芯构造分，光缆分为哪几种层绞式、单位式、骨架式、带状式9、光芒的制造分哪几个步骤I资料准备与提纯II制棒III拉丝、涂覆IV塑套此中制棒分为：（ 1） MCVD改良的化学气相积淀法（2）PCVD等离子化学气相积淀法10 、按资料光纤分几种同611、无源器件的种类连结器、分路器与耦合器、衰减器、隔绝器、滤波器、波分复用器、光开关和调制器等第二章：光纤通讯的物理学基础1、经过哪些现象能够证明光拥有颠簸性光的颠簸性能够从光的干涉、光的衍射和光的偏振等现象证明2、什么叫光电效应光电效应拥有哪些试验规律因为光的照耀使电子从金属中溢出的现象称为光电效应⑴每种金属都有一个确立的截止频次γ0，当入射光的频次低于γ 0时，无论入射光多强，照耀时间多长，都不可以从金属中开释出电子。
⑵关于频次高于γ 0的入射光，从金属中开释出的电子的最大动能与入射光的强度没关，只与光的频次相关。
频次越高开释出的电子的动能就越大。
⑶关于频次高于γ 0的入射光，即便入射光特别轻微，照耀后也能立刻开释出电子。
光纤通信复习（各章复习要点）光纤通信复习（各章复习要点）第⼀章光纤的基本理论1、光纤的结构以及各部分所⽤材料成分2、光纤的种类3、光纤的数值孔径与相对折射率差4、光纤的⾊散5、渐变光纤6、单模光纤的带宽计算7、光纤的损耗谱8、多模光纤归⼀化频率，模的数量第⼆章光源和光发射机1、光纤通信中的光源2、LD的P-I曲线，测量Ith做法3、半导体激光器的有源区4、激光器的输出功率与温度关系5、激光器的发射中⼼波长与温度的关系6、发光⼆极管⼀般采⽤的结构7、光源的调制8、从阶跃响应的瞬态分析⼊⼿，对LD数字调制过程出现的电光延迟和张弛振荡的瞬态性质分析（p76）9、曼彻斯特码10、DFB激光器第三章光接收机1、光接收机的主要性能指标2、光接收机主要包括光电变换、放⼤、均衡和再⽣等部分3、光电检测器的两种类型4、光电⼆极管利⽤PN结的什么效应第四章光纤通信系统1、光纤通信系统及其⽹管OAM2、SDH系统3、再⽣段距离的设计分两种情况4、EDFA第五章⽆源光器件和WDM1、⼏个常⽤性能参数2、波分复⽤器的复⽤信道的参考频率和最⼩间隔3、啁啾光纤光栅4、光环形器的各组成部分的功能及⼯作原理其他1、光孤⼦2、中英⽂全称：DWDM 、EDFA 、OADM 、SDH 、SOA第⼀章习题⼀、单选题1、阶跃光纤中的传输模式是靠光射线在纤芯和包层的界⾯上（B）⽽是能量集中在芯⼦之中传输。
A、半反射B、全反射C、全折射D、半折射2、多模渐变折射率光纤纤芯中的折射率是（A）的。
A、连续变化B、恒定不变C、间断变换D、基本不变3、⽬前，光纤在（B）nm处的损耗可以做到0.2dB/nm左右，接近光纤损耗的理论极限值。
A、1050B、1550C、2050D、25504、普通⽯英光纤在波长（A）nm附近波导⾊散与材料⾊散可以相互抵消，使⼆者总的⾊散为零。
A、1310B、2310C、3310D、43105、⾮零⾊散位移单模光纤也称为（D）光纤，是为适应波分复⽤传输系统设计和制造的新型光纤。
光电⼦技术复习提纲（含标准答案）要点第1章绪论1.半导体光电器件是利⽤什么效应制作的器件？答：利⽤半导体光电效应制成的器件。
2.半导体光电器件是哪两种粒⼦相互作⽤的器件？答：是⼀种利⽤光⼦与电⼦相互作⽤所具有的特性来实现某种功能的半导体器件。
3.半导体发光器件主要包括哪两种？答：（1）发光⼆极管；（2）半导体激光器。
4.光电器件主要有利⽤哪些效应制作的器件？答：光电器件主要有利⽤半导体光敏特性⼯作的光电导器件，利⽤半导体光伏打效应⼯作的光电池和半导体发光器件等。
5.什么是半导体发光器件？答：利⽤半导体PN结正向通过电时载流⼦注⼊复合发光的器件称为半导体发光器件。
6.光电探测器件是如何转换信号的器件？答：通过电⼦过程探测光信号的器件，即将射到它表⾯上的光信号转换为电信号。
7.光电检测器⼯作在反向偏置状态。
8.光电池是利⽤什么效应制作的？答：光伏打效应。
9. 光纤通信的两个重要窗⼝是哪些？答：1.55um和1.3um。
第2章1. 光信号的频率在哪个频段？需要⽤什么器件检测？答：光信号的频率在1014 Hz以上，常⽤的电⼦器件⽆法对这⼀频率段产⽣良好的响应，必须使⽤光电⼦器件。
2. 常⽤的光电检测器：PIN、APD3. 光电检测器的⼯作过程？答：光电检测器件的⼯作过程：（1）光吸收——（2）电⼦-空⽳对产⽣——（3）载流⼦扩散和漂移——（4）检测4. 光信号（光束）⼊射到半导体材料后，如何产⽣电⼦空⽳对？答：光信号（光束）⼊射到半导体材料后，⾸先发⽣的过程就是半导体材料对光⼦的吸收，吸收光⼦以后才能产⽣价带电⼦的跃迁，从⽽产⽣电⼦空⽳对。
5. 半导体材料中的吸收过程可以分为哪两⼤类？答：本征吸收和⾮本征吸收6. 本征吸收⼜包括哪些？答：（1）直接吸收；（2）间接吸收7. ⾮本征吸收包括哪些？答：（1）激⼦吸收；（2）带内吸收；（3）杂质吸收8．本征吸收的必要条件？9.直接吸收中参与的粒⼦是什么？遵守哪两种守恒？答：只有电⼦和光⼦的参与，没有第3种粒⼦的参与。
各章复习要点第1章 激光原理概论1.光的波粒二相性，光子学说光是由一群以光速 c 运动的光量子（简称光子）所组成 2三种跃迁过程（自发辐射、受激辐射 和受激吸收）• 3.自发辐射和受激辐射的本质区别？• 4.在热平衡状态下，物质的粒子数密度按能级分布规律（正常分布）• 5.激光产生的必要条件:实现粒子数反转分布 • 6.激光产生的阈值条件：增益大于等于损耗 •7.激光的特点？•(1)极好的方向性（θ≈10-3rad)•(2)优越的单色性(Δν=3.8*108Hz,是单色 性最好的普通光源的线宽的105倍.•(3)极好的相干性(频率相同,传播方向同,相位差恒定)•(4)极高的亮度•光亮度:单位面积的光源,在其法向单位立体角内传送的光功率.•8激光器构成及每部分的功能νh E =λνc h c h c E m ///22===1激光工作物质提供形成激光的能级结构体系，是激光产生的内因2.）泵浦源提供形成激光的能量激励，是激光形成的外因3.）光学谐振腔①提供光学正反馈作用②控制腔内振荡光束的特性•9激光产生的基本原理(以红宝石激光器为例)•⑴Cr3+的受激吸收过程．•⑵无辐射跃迁•⑶粒子数反转状态的形成•⑷个别的自发辐射 •⑸受激发射 •⑹激光的形成 •10.模式的概念及分类11.纵模的谐振条件的推导及纵模间隔的计算。
第2章 激光谐振腔技术、选模及稳频技术 • 1.掌握三个评价谐振腔的重要指标•最简单的光学谐振腔是在激活介质两端适当的位置放置两个具有高反射率的反射镜来构成的，与微波相比，采用开腔。
1）平均单程功率损耗率πλπφ222⋅=⋅=∆q nL qnL q 2=λnLcqv q 2=反射损耗：衍射损耗：（圆形平行平面腔）2）谐振腔寿命3）谐振腔Q 值• 2.了解横模选择的两种方法(1)只改变谐振腔的结构和参数,使高阶模具有大的衍射损耗(2)腔内插入附加的选模器件 3两种常用的抑制高阶横模的方法 1.调节反射镜 ✓ 优点:方法简单易行 ✓ 缺点:输出功率显著降低 2.腔内加光阑高阶横模的光束截面比基横模大，减小增益介质的有效孔径，可大大增加高阶横模的衍射损耗• 4.理解三种单纵模输出的方法 •1）短腔法10ln21I I =δ4.12)(207.0aLd λδ=)1(R c Lt c -=dr L L R c L cQ δδλπλδπλπ+==-=1.22)1(.221210010ln 21ln 21ln21r r r r I I I I -===δ•2）法布里-珀罗标准距法•3）复合腔选纵模第5章 光电子显示技术• 1.黑白CRT 的构成及每部分的功能？ • 电子枪、偏转系统和荧光屏三部分构成• 2.黑白CRT 的基本工作原理？ndc m 2=∆ν•电子枪发射出电子束，电子枪受阴极或栅极所加的视频信号电压的调制，电子束经过加束极的加速，聚焦极的聚焦，偏转磁场的偏转扫描到屏幕前面的荧光涂层上，产生复合发光，最终形成满足人眼视觉特性要求的光学图像。

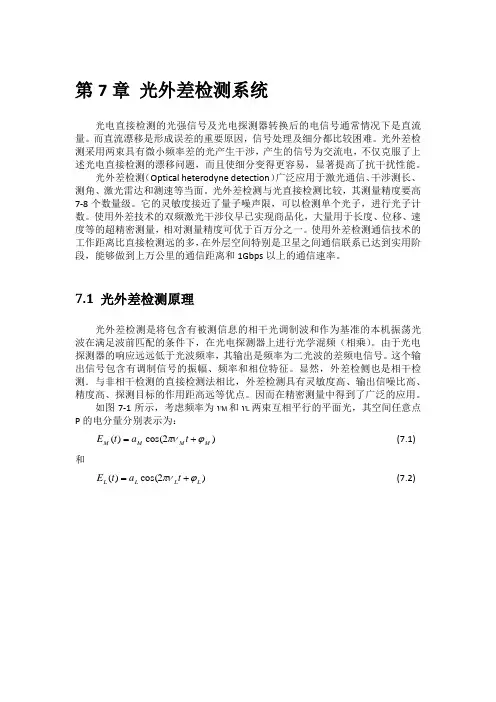

第7章 光外差检测系统光电直接检测的光强信号及光电探测器转换后的电信号通常情况下是直流量。
而直流漂移是形成误差的重要原因，信号处理及细分都比较困难。
光外差检测采用两束具有微小频率差的光产生干涉，产生的信号为交流电，不仅克服了上述光电直接检测的漂移问题，而且使细分变得更容易，显著提高了抗干扰性能。
光外差检测（Optical heterodyne detection ）广泛应用于激光通信、干涉测长、测角、激光雷达和测速等当面。
光外差检测与光直接检测比较，其测量精度要高7-8个数量级。
它的灵敏度接近了量子噪声限，可以检测单个光子，进行光子计数。
使用外差技术的双频激光干涉仪早已实现商品化，大量用于长度、位移、速度等的超精密测量，相对测量精度可优于百万分之一。
使用外差检测通信技术的工作距离比直接检测远的多，在外层空间特别是卫星之间通信联系已达到实用阶段，能够做到上万公里的通信距离和1Gbps 以上的通信速率。
7.1 光外差检测原理光外差检测是将包含有被测信息的相干光调制波和作为基准的本机振荡光波在满足波前匹配的条件下，在光电探测器上进行光学混频（相乘）。
由于光电探测器的响应远远低于光波频率，其输出是频率为二光波的差频电信号。
这个输出信号包含有调制信号的振幅、频率和相位特征。
显然，外差检侧也是相干检测．与非相干检测的直接检测法相比，外差检测具有灵敏度高、输出信噪比高、精度高、探测目标的作用距高远等优点。
因而在精密测量中得到了广泛的应用。
如图7-1所示，考虑频率为νM 和νL 两束互相平行的平面光，其空间任意点P 的电分量分别表示为：)2cos()(M M M M t a t E ϕπν+= (7.1) 和)2cos()(L L L L t a t E ϕπν+= (7.2)图7-1外差检测原理示意图其中，a M 和a L 分别表示两光束的振幅，φM 和φL 分别表示两光束在P 点的相位。
则两光束相叠加所得到的光强为：)2cos()2cos(2)2(cos )2(cos )]()([)(22222L L L M M M L L L M M M L M t a t a t a t a t E t E t I ϕπνϕπνϕπνϕπν++++++=+= (7.3)使用三角函数对上述表达式进行变换可得：)]()(2cos[)]()(2cos[)]24cos()24cos([2/12/2/)(2222L M L M L M L M L M L M L L L M M M L M t a a t a a t a t a a a t I ϕϕννπϕϕννπϕπνϕπν-+-++++++++++= （7.4） 上式共分5项，其中前两项组成了光强的直流部分，我们注意到第3项和第4项的频率在光频量级（1014Hz ），现有的光探测器都无法达到这么高的响应速度（通常在1010Hz 以下），故这两项不对探测器产生影响，而最后一项为光强信号的交流部分，其信号振幅为a M a L ，频率νM - νL 为两束相干光的频率差，也叫拍频。
★★第一章★★★光纤通信：是利用光导纤维传输光波信号的通信方式。
★光纤通信工作在什么区，其波长和频率：目前使用的通信光纤大多数采用基础材料为SiO2的光纤。
它是工作在近红外区，波长为0.8～1.8μm，对应的频率为167～375THz。
★光纤通信的主要优点：1 通信容量大；2 中继距离远；3 抗电磁干扰能力强，无串话；4 光纤细，光缆轻；5 资源丰富，节约有色金属和能源。
光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。
因而经济效益非常显著。
★光纤通信系统：光发送设备、光接收设备、光传输设备。
1 光发送设备：主要有驱动器和光源，其作用试吧店端机输入的信号对光源进行调制，使光源产生出与电信号相对应的光信号进入光纤。
2 光接收设备：主要有光检测器和光放大器，3 光传输设备：短距离的是电缆，长距离时要加中继器。
4 中继器：由光检测器、电信号放大器、判决再生电路、驱动器和光源等组成。
作用是将光信号变成电信号。
★★第二章★★★光与物质的作用实质上就是光与原子的相互作用，这种相互作用有三种主要过程：自发辐射、受激辐射、受激吸收。
自发辐射：该过程与外界作用无关，各个原子的辐射是自发地、独立地进行，彼此毫无关联。
（LED）受激辐射：在受激辐射中，通过一个光子的作用，可以得到两个特征完全相同的光子，如果这两个光子再引起其他原子产生受激辐射，就可以得到四个特征完全相同的光子，…，如此进行下去，将形成“雪崩”反应。
（LD）受激吸收：该过程对外来光有严格的频率选择性。
★形成粒子反转的条件：首先要有能实现粒子数反转分布的物质，也就是激光器的工作物质，它具有对光信号放大的能力；其次，要实现粒子数反转，还必须从外界输入能量，使工作物质中有尽可能多的粒子吸收能量后从低能级跃迁到高能级上去。
这一过程也称为激励。
当激励强度足够大时，便可在一堆激光能级之间实现粒子数反转。
★★第三章★★★通信光纤的纤芯通常是折射率为n1的高纯度SiO2，并有少量掺杂剂，以提高折射率。
