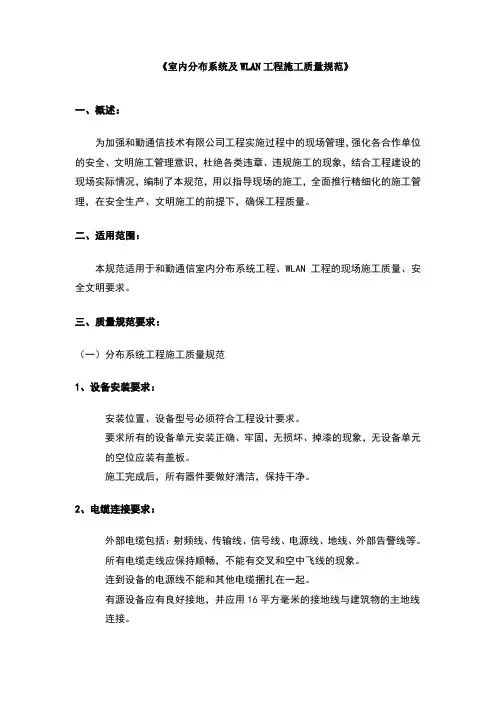

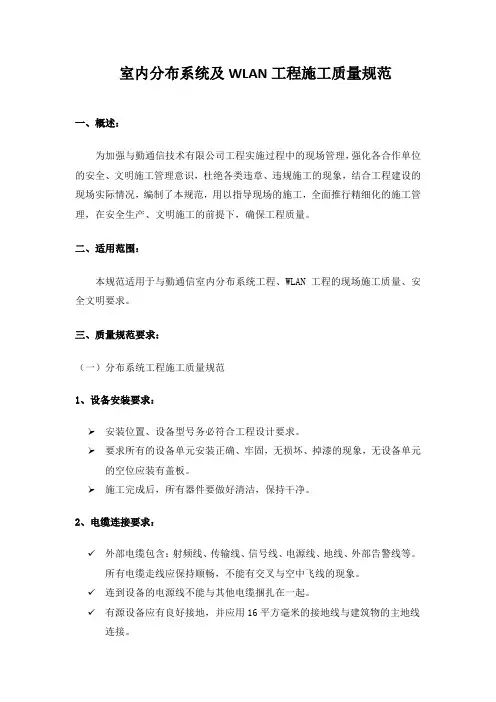

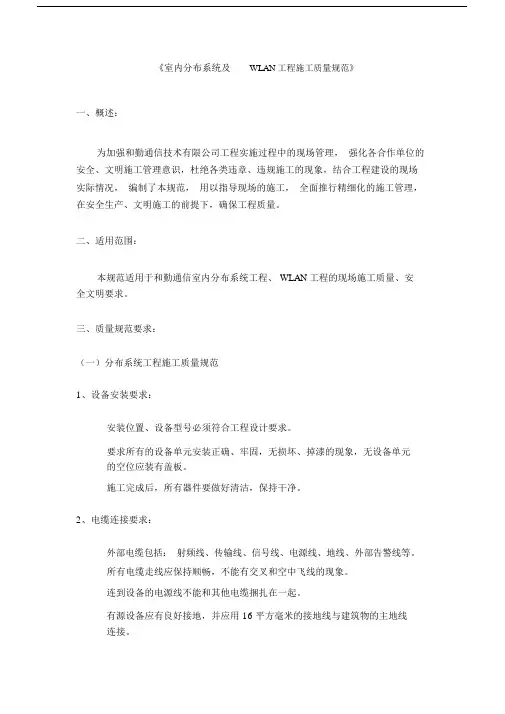

《室分布系统及WLAN工程施工质量规》一、概述：为加强和勤通信技术工程实施过程中的现场管理，强化各合作单位的安全、文明施工管理意识，杜绝各类违章、违规施工的现象，结合工程建设的现场实际情况，编制了本规，用以指导现场的施工，全面推行精细化的施工管理，在安全生产、文明施工的前提下，确保工程质量。
二、适用围：本规适用于和勤通信室分布系统工程、WLAN工程的现场施工质量、安全文明要求。
三、质量规要求：（一）分布系统工程施工质量规1、设备安装要求：➢安装位置、设备型号必须符合工程设计要求。
➢要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。
➢施工完成后，所有器件要做好清洁，保持干净。
2、电缆连接要求：✓外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。
所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。
✓连到设备的电源线不能和其他电缆捆扎在一起。
✓有源设备应有良好接地，并应用16平方毫米的接地线与建筑物的主地线连接。
✓所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于1.5。
2.1馈线布放要求➢同轴电缆所经过的线井应为电气管井（弱电井），不得使用风管或水管管井。
➢同轴电缆应尽量在线井和吊顶的线槽布放，走线美观，并按规定用扎带进行牢固固定，且不得于其他厂家的馈线及电线绑扎在一起。
➢同轴电缆的连接头必须牢固安装，接触良好，并做防水密封处理。
➢电缆头的规格型号必须与射频同轴电缆相吻合。
➢电缆冗余长度应适度，各层的开剥尺寸应与电缆头相适合。
➢电缆头的组装必须保证电缆头口面平整，无损伤、变形，各配件完整无损。
电缆头与电缆的组合良好，导体的焊接或插接应牢固可靠，电气性能良好。
➢芯线为焊接式的电缆头，焊接质量应牢固端正，焊点光滑，无虚焊、无气泡，不损伤电缆绝缘层。
焊剂宜用松香酒精溶液，严禁使用焊油。
➢芯线为插接式的电缆头，组装前应将电缆芯线（或铜管）和电缆头芯子的接触面清洁干净，并涂防氧化剂后再进行组装。
➢电缆施工时应注意端头的保护，不能进水、受潮；暴露在室外的端头必须用防水胶带进行防水处理；已受潮、进水的端头应锯掉。
⑴按照设计文件的路由布放，要求走线整齐、美观，不得有交叉、扭曲、裂损、空中飞线等情况；电梯井内馈线布放较杂乱。
电梯井内馈线布放整齐，固定牢固。
⑵、馈线的连接头必须牢固安装，接触良好，室馈线连接头放置于水管井的，用电工胶布缠三层）处理；⑶、避免与强电和消防管道一起布放走线，如不能避免采用套管等保护措施；⑷、当馈线需要弯曲布放时，其弯曲曲率半径要求：一次弯曲的半径，1/2 " 线径馈线≥70㎜，7/8"线径馈线≥120㎜；二次弯曲的半径，1/2 " 线径馈线≥210㎜，线径 二次弯曲的半径 一次性弯曲的半径 1/4”软馈 30mm --- 1/2”软馈 40mm --- 1/4” 100mm 50mm 3/8” 150mm 50mm 1/2" 210mm 70mm馈线在风管上布放较杂乱，未固定。
馈线布放整齐、美观。
馈线的连接头未做防水处理。
馈线的连接头已做防水处理。
馈线进行套管保护。
馈线在弱电井内走线。
7/8" 360mm 120mm防止雨水沿着馈线渗入室；⑹、所有馈线、跳线、走线管都应用馈线夹、馈线座、线码、扎带等加以牢馈线弯曲半径符合要求。
室外馈线进入室内已做滴水弯。
室外馈线进入机房已做滴水弯。
馈线弯曲半径不符合要求，有交叉。
室外馈线进入室内已做滴水弯。
固固定，固定间距小于1/2 " 线径馈线：水平走线≦1.0米，垂直走线≦0.8米； 〈1/2 " 线径馈线 〉1/2 "线径馈线馈线水平走线时： 1.0米 1.5米 馈线垂直走线时： 0.8米 1.0米⑺、地下停车场的布线应高于排风、消防等管道，以免因布线过低而引起车辆挂断馈线的现象；⑻、馈线进出口的墙孔应用防水、阻燃的材料进行密封；馈线水平固定间距符合要求。
馈线水平固定间距符合要求。
馈线垂直固定间距符合要求。
馈线水平固定间距过大。
馈线布放高于消防管道。
馈线布放高于消防管道。
⑼、馈线应尽量在线井和吊顶布放，并用扎带进行牢固固定，严禁馈线沿建筑物避雷带或者楼宇消防管道、水管等捆扎；⑽、馈线头制作规，无松动，没有裸露金属，没有金属废屑和其它金属物遗留在馈线芯中。
⑾双通道室分系统两个通道的布线应尽量对称；馈线进墙孔已做防水密封处理。
馈线进墙孔未做防水处理。
馈线在线井内布放。
馈线沿建筑物避雷带捆扎。
馈线头制作规范，安装牢固。
馈线头内遗留金属废屑。
2.2泄露电缆布放1、按照设计文件的路由布放，要求走线整齐、美观，不得有交叉、扭曲、2、泄露电缆的连接头必须牢固安装，接触良好；3、泄漏电缆布放时，不应从锋利的边或角上划过。
如果不得不将泄漏电缆长距离的从地面或小的障碍物上拉过，应使用落地滚筒等；泄露电缆走线整齐、美观。
泄露电缆弯曲要求。
4、电缆卡具必须安装牢固，间距符合设计要求；5、泄露电缆泄露口方向必须符合设计要求；6、检查直流阻断器是否已正确安装。
3、器件安装：无源器件的安装应满足下列要求：➢ 无源器件应妥善安置在线槽或弱电井中，固定位置要便于安装、检查、维护和散热，避免强电、强磁或强腐蚀的干扰。
在线槽布放的无源器件应用扎带固定牢固。
使用放缆车运输电缆盘展开漏缆电缆卡具安装牢固、间距符合要求。
电缆卡具安装牢固、间距符合要求。
电缆泄露口方向必须符合设计要求。
使用手推车运输电缆盘展开漏缆电缆泄露口方向必须符合设计要求。
➢ 对于分量较重的无源器件，安装时应用相应的安装件进行固定，并且垂直、牢固，不允许悬空放置。
➢ 无源器件应有清晰明确的标识。
➢ 接头牢固可靠，电气性能良好，两端应固定牢固。
➢ 严禁接触液体，并防止端口进入灰尘。
➢ 空置端口必须接匹配负载。
➢ 室外安装的无源器件应做好防水、防晒和防破坏措施。
➢ 施工完成后，所有器件要做好清洁，保持干净。
⑴、安装位置、设备型号必须符合工程设计要求；⑵、安装时应用相应的安装件进行固定，并且垂直、牢固，不允许悬空放⑶、器件接头牢固可靠，电气性能良好；⑷、器件两端应固定牢固，严禁接触液体，并防止端口进入灰尘; ⑸、器件应安装在易维护位置；⑹、每个无源器件应有清晰明确的标识；器件固定牢固。
走线架上器件固定牢固。
走线架上器件悬空放置，未固定。
器件未做固定⑺、POI设备或多网合路器安装设备位置、设备型号必须符合工程设计要求；安装时应用相应的安装件进行固定，并且垂直、牢固，多个运营商时，应将各运营商的输入端分开标识清楚，走线应避免交叉，美观。
4、天线安装规：天线的安装位置、设备型号必须符合工程设计要求。
4.1、室天线安装➢天线的整体布局应合理美观，安装天线的过程中不得弄脏天花板或其它设施。
➢若为挂墙式天线，必须使用天线支架牢固地安装在墙上，保证天线垂直美观，并且不破坏室整体环境。
➢全向吸顶天线或壁挂天线应用天线固定件牢固安装在天花板或墙壁上，定向板状天线应用壁挂安装方式或利用定向天线支架安装方式，天线主瓣方向应正对目标覆盖区。
天线应尽量远离消防喷淋头、水管。
➢吸顶式天线安装必须牢固、可靠，并保证天线水平。
安装在天花板下时，应不破坏室整体环境；安装天花板吊顶时，应预留维护口。
➢ 天线的安装支架应为金属件，并做防锈处理。
天线必须安装在手不能轻易触及处，但应保证能方便地对其他进行维护检查。
➢ 全向天线安装时应保证天线垂直，垂直度各向偏差不得超过±1°；定向天线的方向角应符合施工图设计要求，安装方向偏差不超过天线半功率角的±5%。
➢ 天线周围1米不宜有体积大的阻碍物。
天线安装应远离附近的金属体，以减少对信号的阻挡。
不得将天线安装在金属吊顶。
⑴、室天线的安装位置应符合工程设计要求，天线安装必须牢固、可靠、美观、不破坏室整体环境；⑵、对于全向吸顶天线或壁挂天线均要求用天线固定件牢固安装在天花板或墙壁上，并确认所装天线附近无直接遮挡物存在，尽量远离消防喷淋头。
吸顶天线不允许与金属天花板吊顶直接接触，需要与金属天花板吊顶接触安装时，接触面间必须加绝缘垫片。
天线与吊顶的射频馈线连接良好，并用扎带固定。
⑶、电梯的天线必须用膨胀螺栓牢固固定于电梯井壁并确认所装天线附近天花板内全向吸顶天线安装固定牢固。
吸顶天线安装在走线槽上，未垫纸板，走线槽是金属材质，影响信号覆盖效果。
⑷、室定向板状天线采用壁挂安装方式或利用定向天线支架安装方式，要求天线周围无直接遮挡物，天线主瓣方向正对目标覆盖区；⑸、室天线使用的天线吊挂高度应略低于梁、通风管道、消防管道等障碍物，保证天线的辐射特性；⑹、安装天线的各类支撑件安装应保持垂直，整齐牢固，无倾斜现象，所有铁件材料都应作防氧化处理；电梯井内定向天线采用膨胀螺栓固定牢固。
电梯井内定向天线安装固定牢固。
室内定向板状天线安装固定牢固，前方无遮挡物。
室内天线正下方有其他管道等障碍物，影响天线的辐射特性。
室内天线正下方无障碍物。
室内定向板状天线安装固定牢固，前方无遮挡物。
⑺、天线安装在天花板吊顶时，仍需通过吊架或支架进行固定，不得随意摆放；⑻、安装天线的接头必须使用防水胶带做好防水，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观； ⑼、对于使用两个单极化天线的双通道室分系统，天线间距安装偏差应不超过设计文件（方案）的5%；设计文件（方案）中未明确的应不小于4λ，宜控制在4λ-12λ之间 (如果采用2320-2370MHz 频段，4λ约为0.5m ，12λ约为1.5m)。
4.2、室外天线安装：天线支架未做防氧化处理。
天线支架安装固定，无倾斜。
天花内天线未固定，随意摆放。
天线安装间距过小。
天线安装间距符合要求。
➢放置要平稳牢固，安放位置要合理，方便天线的连接。
要做到整体布局合理美观。
室外天线的接头必须使用更多的防水胶带，然后用塑料黑胶带缠好，胶带应做到平整、少皱、美观，安装完天线后应擦拭干净。
➢天线应安装在避雷针45°保护角。
天线的安装支架及抱杆必需良好接地。
➢天线的各类支撑件应结实牢固，铁杆要垂直，横担要水平，所有铁件材料都应作防氧化处理。
➢天线与跳线的接头应作防水处理。
连接天线的跳线要求做一个“滴水弯”。
➢楼顶射灯天线必须做接地处理。
➢室外草坪灯美化天线的安装应符合技术要求（做水泥基础、方向性与俯仰角的调整要符合设计要求、接头的防水处理）；➢天线以基站为信号源的GPS天线安装布放。
GPS天线安装在铁塔南侧，或安放在机房顶，要在避雷针的45 度防雷保护围；正上方环绕45度围无阻挡物；不是区域最高点；不面对其它发信天线。
GPS蘑菇头安装应高于固定抱杆200mm以上。
