实验八 三相异步电动机顺序控制通过各种不同顺序控制的接线，加深对一些特殊要求机床控制线路的了解。
进一步提高学生的动手能力和理解能力，使理论知识和实际经验进行有效的结合。
1. 三相异步电动机起动顺序控制（一）Q 1L 3FR 图5-1顺序控制1将两台实验装置的配件合并， 按图5-1接线。
本实验用到M1、M2两台电机，如果只有一台电机，则可用实验台上的三相灯组负载来模拟M2，注意三相灯组负载务必要接成星形连接。
图中U 、V 、W 为实验台上三相调压器的输出插孔。
⑴ 将调压器手柄逆时针旋转到底，启动实验台电源，调节调压器使输出线电压为380V 。
⑵ 按下SB 1，观察电机运行情况及接触器吸合情况。
⑶ 保持M 1运转时按下SB 2，观察电机运转及接触器吸合情况。
⑷ 在M 1和M 2都运转时，能不能单独停止M 2?⑸ 按下SB 3使电机停转后，按SB 2，电机M 2是否起动？为什么？ 2. 三相异步电动机起动顺序控制（二）按图5-2接线。
图中U 、V 、W 为实验台上三相交流电源的输出插孔。
(1) 将调压器手柄逆时针旋转到底，启动实验台电源，调节调压器使输出线Q 112L 3FR 图5-2顺序控制二电压为380V.(2) 按下SB 2，观察并记录电机及各接触器运行状态。
(3) 再按下SB 4，观察并记录电机及各接触器运行状态。
(4) 单独按下SB 3，观察并记录电机及各接触器运行状态。
(5) 在M 1与M 2都运行时，按下SB 1，观察电机及各接触器运行状态。
3、三相异步电动机停止顺序控制Q 123FR 图5-3停止顺序控制按图5-3连接实验线路。
(1) 接通380V 三相交流电源。
(2) 按下SB 2，观察并记录电机及接触器运行状态。
(3) 同时按下SB 4，观察并记录电机及接触器运行状态。
(4) 在M 1与M 2都运行时，单独按下SB 1，观察并记录电机及接触器运行状态。
(5) 在M1与M2都运行时，单独按下SB3，观察并记录电机及接触器运行状态。
三相异步电动机的的顺序控制三相异步电动机是一种常见的电动机类型，广泛应用于各个领域。
它具有结构简单、运行可靠、维护方便等优点，因此被广泛采用。
在实际应用中，为了实现对三相异步电动机的控制，需要采用适当的顺序控制方式。
顺序控制是指按照一定的顺序依次进行各项操作，以实现特定的控制目标。
在三相异步电动机的顺序控制中，主要包括启动、运行和停止三个阶段。
首先是启动阶段。
三相异步电动机的启动方式有直接启动、自启动和星角启动等。
其中，直接启动是最简单的一种方式，通过将电动机的三个相线直接接入电源，即可实现电动机的启动。
自启动方式则是通过电动机本身的特性来实现启动，其主要包括自激转子和电容自激转子两种方式。
星角启动则是在启动过程中，先将电动机的绕组连接成星形，待电动机启动后再切换为三角形连接。
接下来是运行阶段。
在三相异步电动机的运行阶段，主要需要考虑电动机的转速控制和负载变化对电动机的影响。
转速控制可以通过改变电动机的电压、频率和极数等参数来实现。
一般来说，电动机的转速与电源的频率成正比，与电源的电压成反比。
此外，负载变化也会对电动机的运行产生影响，因此需要根据实际情况及时调整电动机的控制参数。
最后是停止阶段。
三相异步电动机的停止方式有正常停止和紧急停止两种。
正常停止是指通过逐渐减小电动机的电压和频率，使电动机逐渐停下来。
紧急停止则是在出现故障或紧急情况时，立即切断电动机的电源，以确保安全。
除了以上的基本顺序控制方式外，还可以根据具体的应用需求，采用其他辅助控制方式。
例如，可以通过接触器、继电器等元件来实现电动机的远程控制。
此外，还可以利用PLC等现代控制技术，实现更加复杂的控制策略。
总结起来，三相异步电动机的顺序控制是一种重要的控制方式，它包括启动、运行和停止三个阶段。
在实际应用中，需要根据具体情况选择合适的启动方式，并结合转速控制和负载变化等因素进行调整。
同时，还可以根据需求采用其他辅助控制方式，以实现更加灵活和智能的控制。
三相异步电机顺序控制的工作原理三相异步电机是一种常见的电动机类型，它的工作原理是基于旋转磁场的概念。
在这篇文章中，我们将探讨三相异步电机顺序控制的工作原理。
三相异步电机的工作原理可以简单地描述为：当三相电源施加在电机的定子绕组上时，会产生一个旋转磁场。
这个旋转磁场会感应到电动机转子上的导体，从而产生感应电动势。
根据感应电动势的作用，转子开始旋转，并将机械能转化为电能。
在三相异步电机的顺序控制中，我们需要对电机的定子绕组施加不同的电压，以控制电机的转速和方向。
通常情况下，我们使用电磁接触器来实现这个顺序控制。
顺序控制的第一步是确定电机的起始相序。
三相电源提供的电流会依次流过电机的三个绕组，形成一个旋转磁场。
为了确保电机的正常运行，我们需要确定一个特定的相序，使得旋转磁场能够正确地产生。
在顺序控制的第二步中，我们需要将电源的三个相连接到电机的定子绕组上。
这可以通过电磁接触器来实现。
电磁接触器的作用是根据控制信号的输入，将电源的三个相连接到电机的定子绕组上。
通过控制接触器的通断，我们可以改变电机绕组的相序，从而改变旋转磁场的方向和速度。
顺序控制的第三步是控制电磁接触器的通断。
通常情况下，我们使用继电器或PLC等控制器来实现这个功能。
通过控制器发送的信号，电磁接触器可以切换不同的相序，从而改变电机的运行状态。
在三相异步电机的顺序控制中，我们可以实现正转、反转和停止等功能。
当我们将电磁接触器切换到正转相序时，电机将按照设定的方向旋转；当切换到反转相序时，电机将按照相反的方向旋转；当切换到停止相序时，电机将停止运行。
除了控制电机的转向，顺序控制还可以用于控制电机的转速。
通过改变电源的频率，我们可以改变旋转磁场的速度，进而改变电机的转速。
通常情况下，我们使用变频器来实现这个功能。
总结起来，三相异步电机顺序控制的工作原理是通过改变电机定子绕组的相序，控制旋转磁场的方向和速度，从而实现对电机转向和转速的控制。
这种控制方式在工业生产中广泛应用，能够满足不同工况下的需求，提高生产效率。

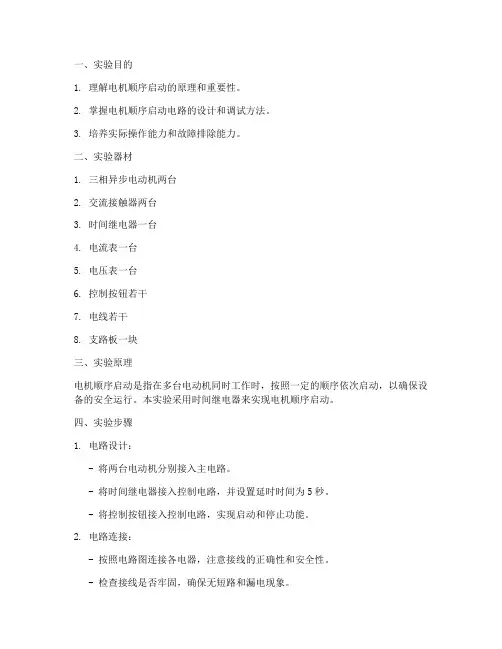

一、实验目的1. 理解电机顺序启动的原理和重要性。
2. 掌握电机顺序启动电路的设计和调试方法。
3. 培养实际操作能力和故障排除能力。
二、实验器材1. 三相异步电动机两台2. 交流接触器两台3. 时间继电器一台4. 电流表一台5. 电压表一台6. 控制按钮若干7. 电线若干8. 支路板一块三、实验原理电机顺序启动是指在多台电动机同时工作时，按照一定的顺序依次启动，以确保设备的安全运行。
本实验采用时间继电器来实现电机顺序启动。
四、实验步骤1. 电路设计：- 将两台电动机分别接入主电路。
- 将时间继电器接入控制电路，并设置延时时间为5秒。
- 将控制按钮接入控制电路，实现启动和停止功能。
2. 电路连接：- 按照电路图连接各电器，注意接线的正确性和安全性。
- 检查接线是否牢固，确保无短路和漏电现象。
3. 实验操作：- 打开电源，按下启动按钮，观察第一台电动机是否正常启动。
- 等待5秒后，观察第二台电动机是否正常启动。
- 按下停止按钮，观察两台电动机是否正常停止。
4. 故障排除：- 如果在实验过程中出现故障，先检查电路连接是否正确。
- 检查电器是否损坏，如接触器、继电器等。
- 检查电压和电流是否正常。
五、实验结果与分析1. 实验结果：- 实验过程中，两台电动机按照设定的顺序成功启动和停止。
- 电路连接正确，无短路和漏电现象。
2. 实验分析：- 通过本次实验，我们掌握了电机顺序启动电路的设计和调试方法。
- 理解了电机顺序启动的原理和重要性，为实际应用奠定了基础。
六、实验结论1. 电机顺序启动电路设计合理，能实现两台电动机的顺序启动和停止。
2. 实验过程中，两台电动机运行正常，无异常现象。
3. 通过本次实验，提高了我们的实际操作能力和故障排除能力。
七、实验心得1. 在实验过程中，我们要严谨认真，确保实验安全。
2. 注意观察实验现象，及时发现问题并解决问题。
3. 学会理论联系实际，将所学知识应用于实践。
八、参考文献[1] 三相异步电动机原理与应用[M]. 北京：机械工业出版社，2010.[2] 电机控制技术[M]. 北京：高等教育出版社，2012.[3] 电机实验教程[M]. 北京：中国电力出版社，2014.。
三相异步电动机顺序控制电路的工作原理三相异步电动机是一种常见的电动机类型，它在工业生产中被广泛应用。
而三相异步电动机的顺序控制电路则是控制电机正反转和启动停止的关键部分。
下面将详细介绍三相异步电动机顺序控制电路的工作原理。
三相异步电动机顺序控制电路主要由电气元件和控制装置组成。
电气元件包括主触点器、辅助触点器、过载保护器、热继电器等。
控制装置则包括按键开关、按钮、指示灯等。
在三相异步电动机顺序控制电路中，采用了星-三角启动法。
其工作原理如下：1. 启动阶段：当按下启动按钮时，电源通过主触点器通电到电动机的起动绕组，同时辅助触点器也闭合，使辅助绕组接通电源。
此时，电动机的起动绕组和辅助绕组都处于星形连接状态，称为起动连接。
2. 运行阶段：在启动阶段，电动机的起动绕组会产生一个旋转磁场，使电机转动。
当电动机达到一定转速后，再按下切换按钮，主触点器切断电动机的起动绕组电源，同时闭合电动机的运行绕组电源。
此时，电动机的绕组从星形连接切换为三角形连接，称为运行连接。
在运行连接状态下，电动机可以正常运行。
3. 停止阶段：当按下停止按钮时，电源通过主触点器切断电动机的运行绕组电源，电动机停止运转。
顺序控制电路中的过载保护器和热继电器起到了保护电动机的作用。
当电动机过载或温度过高时，过载保护器和热继电器会自动切断电源，以保护电机不受损坏。
三相异步电动机顺序控制电路的工作原理可以简化为以下几个步骤：按下启动按钮，电动机的起动绕组和辅助绕组接通电源，电动机启动；达到一定转速后，按下切换按钮，电动机的绕组从星形连接切换为三角形连接，电动机进入运行状态；按下停止按钮，电动机停止运转。
过载保护器和热继电器可以保护电动机不受损坏。
通过对三相异步电动机顺序控制电路的工作原理的了解，我们可以更好地理解电动机的启动、运行和停止过程。
掌握顺序控制电路的工作原理，可以更有效地控制电动机的运行，提高生产效率和设备的可靠性。
三相异步电动机顺序控制电路是电动机控制的重要部分，它通过合理的电气元件和控制装置的组合，实现了电动机的正反转和启动停止功能。
暨南大学本科实验报告专用纸课程名称《电机与拖动基础》成绩评定实验项目名称三相异步电动机的起动与调速指导教师张新征验项目类型验证实验地点红楼302实验组编号 3 学号2011052536 姓名罗育浩学院电气信息学院专业自动化实验时间2014年6 月12 日下午温度28 ℃湿度%一、实验目的通过实验掌握异步电动机的起动和调速的方法。
二、预习要点1、异步电动机有哪些起动方法和起动技术指标。
2、异步电动机的调速方法。
三、实验项目1、直接起动（必做）2、星形——三角形(Y-Δ)换接起动。
（必做）3、自耦变压器起动。
（选做）4、线绕式异步电动机转子绕组串入可变电阻器起动。
（必做）5、线绕式异步电动机转子绕组串入可变电阻器调速。
（必做）四、实验方法12、屏上挂件排列顺序D33、D32、D51、D31、D433、三相鼠笼式异步电机直接起动试验图4-5 异步电动机直接起动(1) 按图4-5接线。
电机绕组为Δ接法。
异步电动机直接与测速发电机同轴联接，不联接校正直流测功机DJ23。
电流表用D32上的指针表。
(2) 把交流调压器退到零位，开启钥匙开关，按下“启动”按钮，接通三相交流电源。
(3) 调节调压器，使输出电压达电机额定电压220伏，使电机起动旋转，(如电机旋转方向不符合要求需调整相序时，必须按下“停止”按钮，切断三相交流电源)。
(4)再按下“停止”按钮，断开三相交流电源，待电动机停止旋转后，按下“启动”按钮，接通三相交流电源，使电机全压起动，观察电机起动瞬间电流值(按指针式电流表偏转的最大位置所对应的读数值定性计量)。
(5)安装DD05步骤：断开电源开关，将调压器调至零位，除去圆盘上的堵转手柄，然后用细线穿过圆盘的小孔，在圆盘外的细线上应打一小结卡住。
将细线在圆盘外凹槽内绕1~3圈，留有一定的长度便于和弹簧秤相连。
用内六角扳手将圆盘固定在电机左侧的联接轴上，将测功支架装在与实验操作人员面对着导轨的另一侧，用偏心螺丝固定，最后用细线将弹簧秤与测功支架相连即可。
三相异步电动机控制线路顺序启动工作原理1.三相异步电动机简介三相异步电动机是一种基于电磁感应原理工作的电动机，通过旋转磁场与定子线圈交叉作用，产生电磁力，从而驱动转子旋转。
其工作原理类似于变压器，分为定子和转子两部分。
定子上绕有三组电流互不相同的线圈，分别称为A、B、C相。
转子上绕有导体，称为转子绕组。
当三相电源接通时，通过给定子线圈施加交流电流，形成旋转磁场，使转子受到电磁力的作用而旋转。
三相异步电动机的工作速度受到电源频率和电机极数的影响。
2.线路顺序启动的必要性在一些应用场景下，需要将三相异步电动机按照一定的顺序启动，而不是同时启动。
这是因为三相异步电动机启动时的启动电流较大，如果同时启动多台电机，容易造成电网电压的瞬时下降，甚至引起电网负荷过大而导致跳闸。
因此，通过线路顺序启动，可以有效地避免这一问题。
3.三相异步电动机控制线路顺序启动的工作原理步骤1:选择主电源选择一台电机的A相电源作为主电源。
其他电机的A相和B相电源分别通过主电源的接触器进行切换。
步骤2:延时启动电路通过延时启动电路实现各个电机的启动间隔时间。
延时启动电路通常由接触器、延时继电器和电阻等组成。
步骤3:启动第一台电机首先，通过接触器将A相电源接通到第一台电机的A相线圈。
然后，通过启动按钮使第一台电机启动。
此时，第一台电机开始运行，同时也开始形成旋转磁场。
步骤4:延时后启动第二台电机在第一台电机启动一定的延时后，通过接触器将B相电源接通到第二台电机的A相线圈。
然后，通过启动按钮使第二台电机启动。
步骤5:延时后启动第三台电机在第二台电机启动一定的延时后，通过接触器将C相电源接通到第三台电机的A相线圈。
然后，通过启动按钮使第三台电机启动。
步骤6:所有电机同时运行在所有电机均启动后，通过控制器或接触器实现所有电机的同时运行。
需要注意的是，为了确保线路顺序启动的稳定性和安全性，通常还需要进行一些保护措施，如过载保护、短路保护和温度保护等。
实验三、三相异步电动机的延时控制及顺序控制一、实验目的1、观察时间继电器在电机控制中的作用。
2、练习连接简单的延时控制线路及操作。
3、练习自拟三相异步电动机顺序控制电路。
二、实验线路图与原理说明在实际生产过程中，对异步电动机的控制经常会提出很多要求，除自锁、互锁、等环节的控制外，顺序控制环节也是其中重要的一种。
例如，有时要求几台电机配合工作或一台电动机有规律地完成多个动作，按照这些要求实现的控制叫做延时控制（顺序控制）。
延时控制线路如图1所示。
在线路中有两台异步电动机，而用两只交流接触器KM1、KM2来控制其转动。
当按下SB2按钮，KM1的线圈加电，常开触头闭合，第一台电动机开始转动；同时时间继电器KT加电。
经过一段时间后，KT的触头闭合，KM2的线圈加电，常开触头闭合，第二台电动机也开始转动即延时控制。
当按下SB1时两台电动机同时停止转动。
A B图1三、实验设备1、电工实验装置：DG071T DY011T2、鼠笼式电动机X2四、实验任务和步骤1、观察时间继电器的型号、构造、研究其动作原理。
2、异步电动机启动后自动停车控制按图2接线。
接通电源，按下启动按钮SB1，观察电动机是否自动停车，研究时间继电器在线路中的作用。
3、异步电动机延时启动控制按图1接线，然后接通电源，按下启动按钮，当第一台电动机启动后，观察是经过一段时间第二台电机才开始转动，掌握延时控制的原理。
4、二台电机同时开始转动自拟连接二台电机同时开始转动，经过一段时间，其中一台自动停车。
5、顺序控制按图3 控制线路接线，即可实现两台电机的顺序控制。
A B图2A B图3按下SB2按钮，KM1线圈通电主触头K M1闭合，M1电机启动、运转，与此同时，常开辅助触头KM1闭合自锁。
然后再按SB1按钮，接触器KM2线圈通电，主触头KM2闭合，M2电机启动运转，同时常开触头KM2闭合自锁。
停车时只需按下SB1停车按钮，M1、M2电机同时停车。
若事先不按SB2，先按SB3、M2电机也不启动，也不能单独控制停车。
典型实训项目（一）
PLC控制三相异步电动机顺序控制程序
1、三相异步电动机顺序控制特点
所谓三相异步电动机顺序控制，就是电动机或按预先约定的顺序启动或按预先约定的顺序停止。
图所示为接触器继电器顺序控制电路原理图。
其中图为主电路顺序控制电路图，只有主电路中的接触器KM1触点闭合，电动机KM1启动运转，接触器KM2闭合，电动机M2才能够启动运转。
否则，即使接触器KM2闭合，电动机M2也不能运转。
控制电路顺序控制电路，在控制电路中，只有当接触器KM1的触点闭合时，接触器KM2才能闭合。
控制电路顺序控制电路
主电路顺序控制电路
2、三相异步电动机顺序电路PLC控制
在接触器继电器的三相异步电动机顺序控制电路中，顺序控制电路分主电路顺序控制和控制电路顺序控制只是在PLC控制电路中，顺序控制电路主要考虑控制电路顺序控制的形式。
（1）根据以上控制电路的特点列出PLC输入输出点分配表
表三相异步电动机顺序控制电路PLC控制输入输出点分配
（2）三相异步电动机顺序控制电路PLC接线图所示
三相异步电动机顺序控制PLC
（3）程序设计思路：当按下M1启动按钮SB1（X0）时，YO得电并自锁，电动机M1启动运转，同时YO的常开触点闭合，为接通Y1做好资准备。
当Y0闭合后，按下M2的启动按钮SB2（X1）时，Y1得电并自锁，电动机M2启动运转。
当按下总停止按钮SB3时，电动机M1、M2失电停转。
当热继电器KR1或KR2断开时，电动机M1、M2失电停转。
三相异步电动机顺序控制电路梯形图及指令语句表如图所示
三相异步电动机顺序控制电路梯形图。
电动机顺序启动/停止控制设计概述三相异步电动机的应用几乎涵盖了工农业生产和人类生活的各个领域，在这些应用领域中，三项异步电动机常常运行在恶劣的环境下，导致产生过流、短路、断相、绝缘老化等事故。
对于应用于大型工业设备重要场合的高压电动机、大功率电动机来说，一旦发生故障所造成的损失无法估量。
在生产过程，科学研究和其他产业领域中，电气控制技术应用十分广泛。
在机械设备的控制中，电气控制也比其他的控制方法使用的更为普遍。
本系统的控制是采用PLC的编程语言——梯形语言，梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能、使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路。
可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计。
它采用可编程序的存储器，用来在内部存储执行逻辑运算、顺序控制，定时、计数和算术等操作的指令，并采用数字式、模拟式的输入和输出，控制各种的机械或生产过程。
长期以来，PLC始终处于工业自动化控制领域的主战场，为各种各样的自动化控制设备提供了非常可靠的控制应用。
它能够为自动化控制应用提供安全可靠和比较完善的解决方案，适合于当前工业企业对自动化的需要。
进入20世纪80年代，由于计算机技术和微电子技术的迅速发展，极大的推动了PLC的发展，使的PLC的功能日益增强。
如PLC可进行模拟量控制、位置控制和PID控制等，易于实现柔性制造系统。
远程通信功能的实现更使PLC 如虎添翼。
目前，在先进国家中，PLC已成为工业控制的标准设备，应用面几乎覆盖了所有工业企业。
PLC是一种固态电子装置，它利用已存入的程序来控制机器的运行或工艺的工序。
PLC 通过输入/输出（I/O）装置发出控制信号和接受输入信号。
由于PLC综合了计算机和自动化技术，所以它发展日新月异，大大超过其出现时的技术水平。
它不但可以很容易地完成逻辑、顺序、定时、计数、数字运算、数据处理等功能，而且可以通过输入输出接口建立与各类生产机械数字量和模拟量的联系，从而实现生产过程的自动控制。
异步电动机的顺序控制实验报告实验名称：异步电动机的顺序控制实验实验目的：1.了解异步电动机的构造和工作原理；2.学习异步电动机的顺序控制原理和方法；3.掌握异步电动机的顺序控制实验操作和数据分析方法。
实验设备：1.三相异步电动机；2.PLC控制器；3.电源；4.电压表、电流表；5.开关按钮；6.三相电动机软启动器。
实验原理：实验步骤：1.将三相异步电动机、PLC控制器、电源和电压表、电流表等设备按实验连线图连接好；2.启动电源，设置合适的电压和频率；3.使用PLC控制器控制电动机的接线方式，实现电动机的正反转；4.通过开关按钮控制电动机的启动和停止；5.使用三相电动机软启动器，实现电动机的平稳启动和制动。
实验结果与数据分析：根据实验操作，经过多次实验，可以得到如下实验结果和数据：1.通过PLC控制电动机的接线方式，实现了电动机的正反转，验证了顺序控制原理的可行性。
2.通过开关按钮，成功控制了电动机的启动和停止，实现了手动控制电动机的运行状态。
3.使用三相电动机软启动器，实现了电动机的平稳启动和制动，保护了电动机和电网的安全稳定运行。
通过实验数据的分析，比较了不同控制方式下电动机的功耗、效率等参数。
通过逐步优化控制方式和参数，可以提高电动机的工作效率和节能性。
实验结论：通过本次实验，深入了解了异步电动机的构造和工作原理，学习了异步电动机的顺序控制原理和方法。
实际操作中，通过PLC控制器和开关按钮，成功实现了电动机的正反转和启动停止控制。
通过三相电动机软启动器，实现了电动机的平稳启动和制动。
通过实验数据的分析，得出了优化控制方式和参数的结论。
实验结果验证了异步电动机顺序控制的可行性，并为电动机的实际应用提供了参考依据。
实验中遇到的问题和改进建议：1.在实验过程中，可能会出现电动机接线不准确导致无法启动的情况。
应在实验前进行仔细检查，确保接线准确。
2.在进行电动机正反转切换时，可能会出现电流突降导致电动机停转。
三相异步电动机的顺序启动控制原理图解
在机床掌握电路中，常常要求电动机有挨次地起动，如某些机床主轴必需在油泵工作后才能工作；龙门饱床工作台移动时，导轨内必需有充分的润滑油；铣床的主轴旋转后，工作台方可移动等等，都要求电机有挨次地启动。
常用的挨次掌握电路有两种，一种是主电路的挨次掌握，一种是掌握电路的挨次掌握。
一、主电路的挨次掌握
主电路挨次起动掌握电路如下图所示。
主电路实现挨次掌握电路
只有当KM1闭合，电动机M1起动运转后，KM2才能使M2得电起动，满意电动机M1、M2挨次起动的要求。
二、掌握电路的挨次掌握
掌握电路来实现电动机挨次启动掌握又分为手动挨次和自动延时挨次掌握。
图2.23a)为两台电动机手动挨次启动掌握电路。
接触器KM1掌握油泵电机的起、停，爱护油泵电机的热继电器是FR1。
KM2及FR2掌握主轴电机的起动、停车与过载爱护。
由图
可知，只有KM1得电，油泵电机起动后，KM2接触器才有可能得电，使主轴电动机起动。
停车时，主轴电机可单独停止（按下SB3），但若油泵电机停车时，则主轴电机马上停车。
图2.23b)为两台电动机挨次延时启动掌握电路。
其工作原理是：按下SB2后，KM1得电自保，电动机M1启动，同时，时间继电器KT得电，到达KT的整定时间后，KT的常开触点闭合，KM2得电自保，同时KM2的常闭触点断开，使时间继电器KT复位。
按SB3电机M2停车，按SB1则电机M1、M2同时停车。
图中利用接触器KM1的动合触点实现挨次掌握。
三相异步电动机的起动控制与参数测量实验操作步骤实验目的
1、看懂三相异步电动机铭牌数据和定子三相绕组六根引出线在接线盒中的排列方式；
2、根据电动机铭牌要求和电源电压，能正确连接定子绕组Y形或A形)；
3、了解复式按钮、交流接触器和热继电器等几种常用控制电器的结构，并熟悉它们的接用方法：
4、通过实验操作加深对三相异步电动机直接起动和正反转控制线路工作原理及各环节作用的理解和掌握，明确自锁和互锁的的作用；
5、在理解顺序控制工作原理的基础上，学会对三相异步电动机进行简单顺序控制；
6、学会检查线路故障的方法，培养分析和排除故障的能力。
二、实验仪器与设备
电动机控制综合试验板一台
导线若干
万用表一只
三、预习要求
1、复习三相异步电动机直接启动和正反转控制线路的工作原理，并理解自锁、互锁及点动的概念，以及短路保护、过载保护和零压保护的概念。
2、复习行程开关、时间继电器的工作原理。
3、复习行程控制、时间控制的工作原理。
四、实验内容与步骤
（一)三相鼠笼式异步电动机的直接起动控制
(二)三相鼠笼式异步电动机的正反转控制
五、实验报告：
回答以下思考题：1、为什么主回路只串联两只发热元件？以星行连接的负载为例，没有串联发热元件的一项发生过载时，是否也能得到保护？
2、热继电器是否也能起到短路保护？
3、零压保护是如何实现的?。
实验三十八三相异步电动机顺序启动控制
一、实验目的
1、通过各种不同顺序控制的接线，加深对一些特殊要求机床控制线路的了解。
2、进一步加深学生的动手能力和理解能力，使理论知识和实际经验进行有效的结合。
三、实验方法
1、三相异步电动机起动顺序控制（一）：
按图38-1接线。
因每台实验装置只配一只电机和热继电器，故须用灯组负载来模拟M2，FR2不接。
图中U、V、W为实验台上三相调压器的输出插孔。
(1) 将调压器手柄逆时针旋转到底，启动实验台电源，调节调压器使输出线电压为220V。
FR1
图 38-1 起动顺序控制（一）
(2) 按下SB 1，观察电机运行情况及接触器吸合情况。
(3) 保持M 1运转时按下SB 2，观察电机运转及接触器吸合情况。
(4) 在M 1和M 2都运转时，能不能单独停止M 2?
(5) 按下SB 3使电机停转后，按SB 2，电机M 2是否起动？为什么？
图38-2 起动顺序控制（二）
2、三相异步电动机起动顺序控制（二）： 本实验须将两台实验装置的配件合并才能实施。
按图38-2接线。
图中U 、V 、W 为实验台上三相调压器的输出插孔。
(1) 将调压器手柄逆时针旋转到底，启动实验台电源，调节调压器使输出线电压为220V 。
(2) 按下SB 2，观察并记录电机及各接触器运行状态。
(3) 再按下SB 4，观察并记录电机及各接触器运行状态。
(4) 单独按下SB 3，观察并记录电机及各接触器运行状态。
(5) 在M 1与M 2都运行时，按下SB 1，观察电机及各接触器运行状态。
四、讨论题
1、画出图38-1、38-2的运行原理流程图。
2、比较图38-1、38-2二种线路的不同点和各自的特点。
3、例举几个顺序控制的机床控制实例，并说明其用途。
FR。
