焊锡作业指导书

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==焊锡作业指导书篇一：手工焊锡作业指导书篇二：焊锡作业指导书002一、目的确保本公司焊锡操作依照正确的方法实施，以确保焊接产品的质量和作业安全。

二、范围适用于本公司音箱生产中的焊锡作业。

三、职责1. 工程技术部对作业员工的培训、指导和检查；2. 生产部作业的安排；3. 员工依规范进行操作。

四、程序1. 工作准备员工按照生产部的安排，明确需要焊接的工序要求，包括电烙铁、锡丝、热风机、热缩管等材料的准备和检查、确认。

2. 工作流程3 焊接质量要求（1）焊接处均匀平整，焊接时间不得超过3秒；（2）不得有交叉成八字状，接口处亦不得有大团的锡球，以防刺穿热缩管；（3）热缩管要确保连接处完全保护，以避免电源线短路；五、注意事项（1）工作时必需保持空气畅通（2）注意用电安全（3）热风机摆放在安全位置，以防人员烫伤或烫坏后壳。

篇三：焊接作业指导书发放编号：焊接作业指导书批准：审核：编制：执行日期：焊接作业指导书1. 使用范围本指导书适用于我公司生产制造的零部件的焊接作业。

2. 焊接总体工艺要求 2.1人员要求2.1.1焊接人员必须经焊接理论学习和实际培训，经考试并取得相应的资格证书后方可进行有关的焊接作业。

2.1.2 焊工应能够根据焊接任务不同，自行选择调节参数，自己识别缺陷，并能按要求消除缺陷。

2.1.2.1 清理焊咀上附着的飞溅物。

2.1.2.2 焊接中经常出现的问题：焊枪把持姿势，错误的焊接参数，弧坑，焊缝和坡口形式是否正确，焊缝外观如何，焊角尺寸是否符合规定，是否存在气孔，裂纹，咬边，夹渣，未焊透等缺陷。

2.1.3 焊工应遵守工艺规范要求和安全操作规程进行作业。

2.1.4 按规定穿着工作服、焊工手套、劳保鞋和使用劳动保护用品（面罩、防护眼镜等）2.1.5爱护使用设备和辅机，按要求维护。

焊锡作业指导书（二）引言概述：焊锡作业指导书（二）是为了提供专业且详细的焊锡作业指导，帮助操作人员正确使用焊锡设备，并掌握焊锡技巧，确保作业的安全与质量。

本指导书将从五个大点展开阐述，包括焊锡设备的选择与准备、焊锡操作步骤、焊锡技巧与注意事项、维护与保养以及常见问题解答。

通过本指导书的学习，您将能够有效地进行焊锡作业，并提高其准确性与效率。

一、焊锡设备的选择与准备：1.选择合适的焊锡设备1.1根据作业需求选择合适功率的焊锡烙铁1.2确保焊锡设备质量可靠1.3注意选择合适的附件与耗材2.焊锡设备的准备2.1检查焊锡设备的完好性2.2清洁并磨砂焊锡头2.3确保焊锡设备的供电稳定2.4准备适量的焊锡丝二、焊锡操作步骤：1.安全操作准备1.1确保操作场所通风良好1.2穿戴合适的防护装备1.3将焊锡设备放在稳定的工作台上2.焊锡操作步骤2.1加热焊锡烙铁2.2涂抹焊锡剂2.3连接焊接目标和焊锡烙铁2.4锡焊连接2.5检查焊接质量三、焊锡技巧与注意事项：1.热管理技巧1.1控制温度1.2使用适当的热传导材料1.3避免过热和过度加热2.焊锡技巧2.1确保焊接表面清洁2.2控制焊锡丝的流动2.3保持稳定的焊接速度2.4控制焊锡量的多少3.注意事项3.1避免碰触热的焊接表面3.2避免烟雾和有害气体的吸入3.3防止焊锡烙铁长时间处于高温状态3.4注意避免触碰带电部分四、维护与保养：1.焊锡设备的定期保养1.1清洁与润滑1.2检查电线、插头等1.3焊锡头的更换与调整2.储存要求与注意事项2.1存放在干燥、通风良好的地方2.2避免阳光直射2.3防止灰尘与湿气的侵入五、常见问题解答：1.如何解决焊接不稳定的问题？2.如何解决焊接表面氧化导致的连接质量下降问题？3.如何解决焊接过热引起的设备损坏问题？4.如何解决焊锡烙铁无法加热的问题？5.如何解决焊接不牢固的问题？总结：。

焊锡作业指导书一、背景焊锡是电子制造和维修过程中常见的焊接技术之一。

它广泛应用于电子产品、电路板和电缆的连接、修补和改装。

本指导书将介绍焊锡的基本知识、所需工具和操作步骤，帮助您正确并安全地进行焊锡作业。

二、所需工具和材料1. 焊锡台：用于加热焊锡的工作台，应具备稳定的温度控制和安全机制。

2. 焊锡笔或焊枪：用于加热焊锡并将其应用于连接部位。

3. 焊锡丝：用于提供焊锡材料，常见的规格为0.8mm至1.2mm。

4. 骨架支架：用于将待焊接的零件固定在工作台上。

5. 鼻子钳和剥线钳：用于固定电缆和剥去电缆绝缘层。

6. 放大镜或显微镜：用于查看并检查焊接细节。

7. 绝缘胶带：用于保护电缆和连接部位。

三、操作步骤1. 准备工作在进行焊锡作业前，请确保设备和工作区域安全。

检查焊锡台的电源和温度设置是否正确，确保操作过程中不会发生意外事故。

准备所需的工具和材料，并将其布置整齐。

2. 清洁连接部位如果待焊接的零件表面有污垢、氧化物或残留物，应先清洁。

可使用棉球蘸少量酒精或清洁剂轻轻擦拭，确保焊接处的表面光滑干净。

3. 固定工件使用骨架支架将待焊接的零件固定在工作台上，确保其稳定不会移动。

这有助于焊接的准确性和精确性。

4. 剥线和整理导线如果需要焊接电缆或导线，使用剥线钳剥去电缆绝缘层，露出足够的导线长度。

将导线按照需要的长度和形状整理好，以便进行焊接。

5. 加热焊锡笔或焊枪接通焊锡台的电源，并将焊锡笔或焊枪插入台座。

等待几分钟，让焊锡笔或焊枪预热至适全温度。

6. 焊接连接部位将预热好的焊锡笔或焊枪轻轻接触连接部位，使其受热。

热量将使焊锡熔化并覆盖连接部位。

确保焊锡涂覆均匀，并够多以提供良好的连接。

7. 冷却焊接部位在焊接完成后，等待焊接部位冷却。

不要用手触摸或移动焊接部位，以避免烫伤或损坏焊接结果。

8. 检查焊接结果使用放大镜或显微镜检查焊接结果。

焊锡应覆盖连接部位并与其紧密结合。

确保焊接点没有短路、松动或其他不良现象。

页码 1 / 14 1.0目的：1.1制定焊接作业指导书,以此确定、维持和保证产品的品质。

1.2作为生产焊锡员工指导性培训教材,提升焊锡操作技能,保证焊接工艺品质稳定。

2.0适用范围：本作业指导书适用于公司生产部焊接各类产品用。

3.0职责权限：3.1工程部：负责焊锡技术标准的制订完善,确认焊锡技术标准的实施。

3.2品质部：依焊锡技术标准检查,完成相关焊锡技术检验标准并进行产线监督。

3.3生产部：依焊锡技术标准作业,完成相关焊锡管理、培训,建立培训体系；负责相关设备的管理、维护。

4.0设备和工具：4.1烙铁：锡丝加温。

4.2锡丝：焊接介体。

4.3海绵：清洗烙铁头。

4.4助焊剂：溶解氧化物或污物。

4.5剪刀：修剪锡丝或镀锡芯线。

4.6烙铁温度检测仪：检测烙铁温度。

4.7放大镜：对30AWG以上芯线焊点或PCB IC锡点进行锡点检验。

5.0安全防范：5.1手与烙铁头保持一定距离,作业时需戴手指套,以免手指被烫伤或掐伤芯线。

5.2禁止将易燃/易爆物品靠近烙铁，避免爆炸或燃烧伤人。

5.3在维修机台或更换烙铁尖时需关闭电源,拔出电源插头。

5.4烙铁开启后，手不可以直接接触烙铁，防止烫伤。

5.5烙铁下方须有抽烟管，每次使用时需开启抽风机进行排烟。

员工作业须戴口罩,防止吸入锡烟。

6.0焊锡知识6.1焊接之方式:焊接的方式有：点焊、勾焊、环焊，目前我司较常用的为点焊和环焊。

页码 2 / 146.2连接器焊接形状分类：杯口型（如USB2.0 U型脚）、平面型（如PCB 平口焊盘，USB3.0平口焊盘）、引脚型（如 LED 引脚.M12 M8系列产品引脚）、穿孔型（如PCB插孔焊接以及机板端子焊接）。

6.3焊点的形成条件：7.5.1被焊材料应具有良好的可焊性；7.5.2被焊金属材料表面要清洁；7.5.3焊接要有适当的温度；7.5.4锡丝的成分与性能适应焊接要求。

6.4锡丝材质分类：主要有Sn-Cu（铜锡丝）、Sn-Ag（银锡丝）、Sn-Ag-Cu （银铜锡丝）三种最常见合金，公司最常用锡丝为Sn-Cu（0.8MM、1.0MM、1.5MM）,以下以Sn-Cu锡丝规格说明：例如﹕Sn99.3，Cu0.7 1.0φ，flux2.0%，RoHS举例说明：Sn 99.3－－－锡成份99.3%Cu 0.7－－－铜成份0.7%1.0φ－－－锡丝直径1.0mmflux2.0%－－－助焊剂比例2.0%RoHS－－－锡丝符合环保要求6.5烙铁介绍：烙铁是提供温度的工具，温度的大小和稳定是焊接品质的先决条件，所以选择好烙铁尤其重要，目前市场有多种功率和种类的烙铁，其调节温度的范畴和稳定性各不相同，目前本公司主要使用的烙铁为恒温烙铁和手拿烙铁。

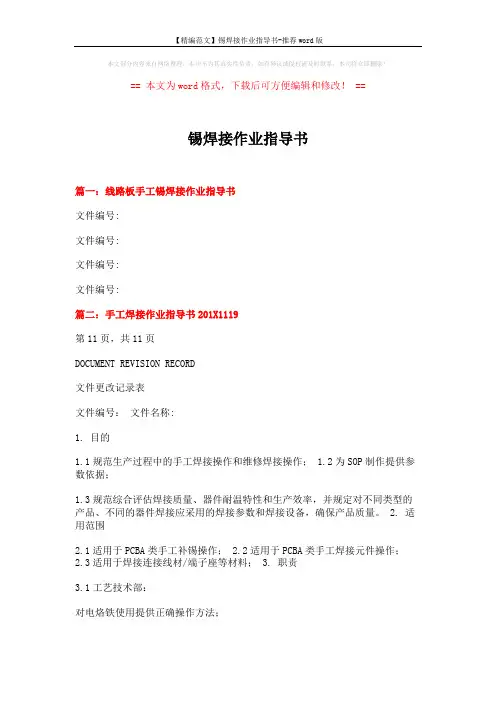

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==锡焊接作业指导书篇一：线路板手工锡焊接作业指导书文件编号:文件编号:文件编号:文件编号:篇二：手工焊接作业指导书201X1119第11页，共11页DOCUMENT REVISION RECORD文件更改记录表文件编号：文件名称:1. 目的1.1规范生产过程中的手工焊接操作和维修焊接操作； 1.2为SOP制作提供参数依据；1.3规范综合评估焊接质量、器件耐温特性和生产效率，并规定对不同类型的产品、不同的器件焊接应采用的焊接参数和焊接设备，确保产品质量。

2. 适用范围2.1适用于PCBA类手工补锡操作； 2.2适用于PCBA类手工焊接元件操作；2.3适用于焊接连接线材/端子座等材料；3. 职责3.1工艺技术部：对电烙铁使用提供正确操作方法；对被焊接对象及内容提供温度大小等标准参数；对电烙铁温度、漏电进行点检测试；对电烙铁进行维修，校验和定期维护；3.2 生产部：依据工程提供的方法和工艺进行正常操作；对电烙铁进行日常保养和资产编号管控；配合工艺技术部人员在日常点检和转换机种时电烙铁温度调整.3.3 品质部：对工艺技术部提供的各种参数进行不定期抽查、稽核；负责巡线时发现温度和漏电有异常后知会相关部门及处理后对策追踪.4. 定义将两个物体通过加热熔合达到永久地牢固结合，并能起导电或固定的作用。

5. 程序内容5.1材料及各参数选择：5.1.1电烙铁的选择：使用专用焊台；5.1.2锡丝材料的选择：使用型号为Sn63PbA助焊剂含量1.8%直径0.5毫米的锡丝；5.1.3焊锡温度及其它各参数选择：焊接温度标准：5.2.1烙铁手柄的握法见下图一：5.2.2焊锡丝的拿取手法见上图二、图三： 5.2.3烙铁头清洁方法：5.2.3.1吸水海棉上必须要保持湿润，但水份也不能过多，以不滴水为宜；5.2.3.2吸水海棉需开V形槽或在中间挖孔，以便清洗烙铁头，如下图所示；5.2.4烙铁的一般焊接顺序：5.2.4.2选定焊点：烙铁与焊锡指向焊接点；5.2.4.3预热：预热焊锡与焊点；5.2.4.4焊锡的熔化：锡丝触向被焊金属面，供给适当的焊锡量；5.2.4.5移开锡丝：焊锡适量融化且分布于需焊接的部位后，即离开锡丝；5.2.4.6移开烙铁：抽出烙铁，比抽出锡丝要慢0.5~1秒时间； 5.2.5手动焊接SMD元件的作业顺序：5.2.5.1取已回温好的烙铁对被焊接焊盘进行加少量焊锡；5.2.5.2用镊子在物料盒内夹一个需焊接的SMD元件到需焊接位置；5.2.5.3烙铁头放入到元件与焊锡之间进行加热使其焊接，先在元件的一边进行固定焊接；5.2.5.4移开镊子；5.2.5.5焊接完成后取出烙铁； 5.2.6手动焊接DIP元件的作业顺序：5.2.6.1插DIP元件到需要焊接指定位置；5.2.6.2一手托住PCB 另一只手翻转PCB再放到工作台面；5.2.6.3用已预加锡的烙铁头固定元件的管脚其中一只脚（三只脚的固定中间一只脚，四个或以上的元件固定最外面两只脚）；5.2.6.4放焊锡丝到需焊接位置进行正常焊接；5.2.6.5焊接完成后先抽出焊锡丝，再随即抽出烙铁；5.2.6.6当焊接直径超过3mm的线材、漆包线材时，需先浸助焊剂再用小锡炉进行浸锡焊接；5.2.7手动拆除SMD元件的作业顺序：篇三：手工焊锡作业指导书篇四：焊接作业指导书焊接作业指导书引用地址：/retype/zoom/6b3a8ad076eeaeaad1f330cf?pn=1&x=0&y=24&raww=807&rawh=23& o=png_6_0_0_0_0_0_0_892.979_1262.879&type=pic&aimh=13.680297397769518 &md5sum=719a15512f3d3910663e3823c2a02798&sign=f881d9337b&zoom=&png=0-1026&jpg=0-0" target="_blank">点此查看蓝信子发表于：08-12-10 11:42作业准备：2 焊接条件。

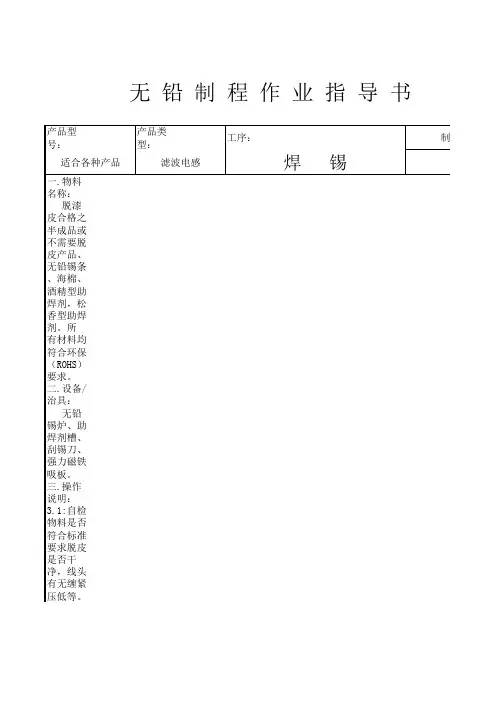

类别焊锡试验作业指导书 文件编号BD/JI-03-62 页次 1/1 工作文件 版本 A 版次 1编制/修订审 核 审 批 发 行 一、目的为了规范作业，确保质量。

二、范围适用于工序作业指导。

三、内容1. 操作步骤：1.1使用前的检查。

A,检查所有电源线连接是否完好，电源开关是否处于关闭状态。

B ．锡液（常温下为固体）量是否过少，过少则准备锡棒。

在加热溶化后加入其中。

2 操作：A ．打开锡炉电源开关将锡炉进行加温，以使锡液溶化。

B.先按功能键”SET ”,再按增值键“▲”或减值键“▼”以达到需求的温度。

C ．待锡融化后，读取显示数据待达到指定数值后方可进行测试。

D ．沾锡后用放大镜或目测观察测试样品。

3沾锡性试验：3.1无铅锡炉温度设置为270±5℃，待温度达到后方可测试。

3.2做沾锡性样品测试前不可用手接触或者其它方式的污染。

3.3整个沾锡性过程以线路板夹夹取产品。

3.4沾锡性测试前需先将无铅锡炉焊锡表面之氧化层刮除。

3.5浸入角度以产品之纵向为佳，浸入点与无铅锡炉内壁距离不得小于10㎜。

3.6从焊锡液中撤出后在其固化过程中应保持测试面在竖直方向。

3.7试验要求及试验结果判定a.沾锡时间：≥ 10s （可根据产品的热容量进行调整）。

b.检测产品沾锡性状况应在光线充足处，根据产品类别以肉眼或20倍放大镜。

c.端子焊锡面光滑均匀且吃锡面积达95%以上为合格。

不可有露底材、焊锡面不均匀、破损、等不良。

4、耐焊接热试验：4.1将产品板沿轴线方向浸入270±5℃的焊锡槽内，时间：≥ 10s 试验。

取出常温恢复1H 后查看试验板外观有无损伤。

6注意事项：6.1锡炉加热状态下是高温，切忌用手直接接触，以免烫伤。

四、相关记录：《沾锡/耐焊可靠性试验记录》BD/FM-08-26。

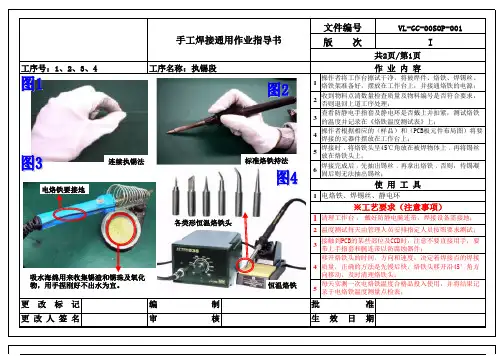

123456112345更改标记编制更改人签名审核生效日期清理工作台 ， 戴好防静电腕连带，焊接设备需接地；温度测试每天由管理人员安排指定人员按照要求测试；接触到PCB的某些部位及CCD时，注意不要直接用手，要带上手指套和腕连带以防腐蚀器件；移开烙铁头的时间、方向和速度，决定着焊接点的焊接质量，正确的方法是先慢后快，烙铁头移开沿45°角方向移动，及时清理烙铁头；每天实测一次电烙铁温度合格品投入使用，并将结果记录于电烙铁温度测量点检表；批准操作者根据相应的（样品）和（PCB板元件布局图）将要焊接的元器件摆放在工作台上；焊接时﹐将烙铁头呈45℃角放在被焊物体上﹐再将锡丝放在烙铁头上；焊接完成后﹐先抽出锡丝﹐再拿出烙铁﹐否则，待锡凝固后则无法抽出锡丝；使 用 工 具电烙铁、焊锡丝、静电环※工艺要求（注意事项）工序号：1、2、3、4工序名称：执锡段作 业 内 容操作者将工作台擦试干净，将被焊件、烙铁、焊锡丝、烙铁架准备好，摆放在工作台上，并接通烙铁的电源；收到物料点清数量检查质量及物料编号是否符合要求，否则退回上道工序处理；查看防静电手指套及静电环是否戴上并扣紧，测试烙铁的温度并记录在《烙铁温度测试表》上；版 次I共2页/第1页标准烙铁持法恒温烙铁各类形恒温烙铁头电烙铁要接地吸水海绵用来收集锡渣和锡珠及氧化物，用手捏刚好不出水为宜。

连续执锡法345671123456更改标记编制更改人签名审核1操作者按接插原则：先小后大、先轻后重、先低后高、先里后外将元器插入PCB板相应的焊盘孔内；应避免常见的焊点缺陷如：拉尖、桥连、虚焊、针孔、结晶松散等；批准生效日期电烙铁、焊锡丝、静电环 ※工艺要求（注意事项）电烙铁通电后不能任意敲击、拆卸及安装其电热部分零件关电源后，利用余热在烙铁头上上一层锡，以保护烙铁头电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被 “ 烧死 ” 不再 “ 吃锡 ”；焊点上不应有污物，要求干净，焊接要求一次成形， 焊盘不要出现翘曲、脱落现象；将烙铁头放在被焊件的焊盘上，使焊点温度升高（有利于焊接）；用焊锡丝接触到焊接处，熔化适量的焊料。
