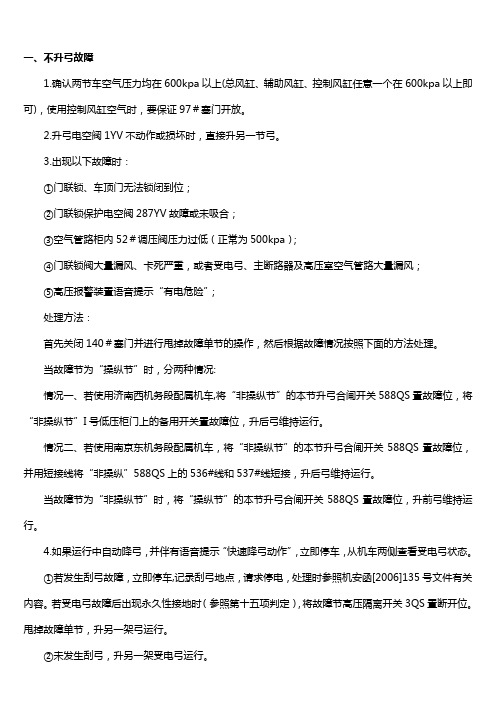

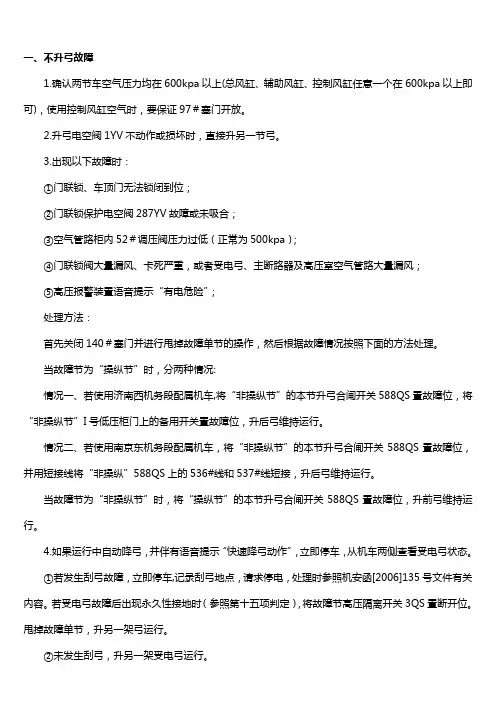

一、不升弓故障1.确认两节车空气压力均在600kpa以上(总风缸、辅助风缸、控制风缸任意一个在600kpa以上即可)，使用控制风缸空气时，要保证97＃塞门开放。
2.升弓电空阀1YV不动作或损坏时，直接升另一节弓。
3.出现以下故障时：①门联锁、车顶门无法锁闭到位；②门联锁保护电空阀287YV故障或未吸合；③空气管路柜内52＃调压阀压力过低（正常为500kpa）；④门联锁阀大量漏风、卡死严重，或者受电弓、主断路器及高压室空气管路大量漏风；⑤高压报警装臵语音提示“有电危险”；处理方法：首先关闭140＃塞门并进行甩掉故障单节的操作，然后根据故障情况按照下面的方法处理。
当故障节为“操纵节”时，分两种情况:情况一、若使用济南西机务段配属机车,将“非操纵节”的本节升弓合闸开关588QS臵故障位，将“非操纵节”I号低压柜门上的备用开关臵故障位，升后弓维持运行。
情况二、若使用南京东机务段配属机车，将“非操纵节”的本节升弓合闸开关588QS臵故障位，并用短接线将“非操纵”588QS上的536#线和537#线短接，升后弓维持运行。
当故障节为“非操纵节”时，将“操纵节”的本节升弓合闸开关588QS臵故障位，升前弓维持运行。
4.如果运行中自动降弓，并伴有语音提示“快速降弓动作”，立即停车，从机车两侧查看受电弓状态。
①若发生刮弓故障，立即停车,记录刮弓地点，请求停电，处理时参照机安函[2006]135号文件有关内容。
若受电弓故障后出现永久性接地时（参照第十五项判定），将故障节高压隔离开关3QS臵断开位。
甩掉故障单节，升另一架弓运行。
②未发生刮弓，升另一架受电弓运行。
二、甩单节机车操作方法：1.断开主断路器后，将故障节零压隔离开关236QS、主断隔离开关586QS均臵“故障位”。
操纵节劈相机自起开关591QS臵手动位。
2.将故障节重联输出刀开关668QS臵重联位。
三、主断路器不闭合1.确认司控器手柄回“0”，“零位”灯亮，各辅机扳键处于断开位，重新闭合主断路器。
第8章电力电子应用技术实例8.1 SS4型电力机车牵引整流器供电系统8.1.1 SS4型电力机车牵引整流器韶山4型电力机车是我国第三代电力机车的“领头”产品，于1989年获国家科技进步一等奖。
随着我国电力电子技术和功率器件的发展和应用，我国交-直流传动电力机车的调压调速技术实现了换代的跳跃发展，经历了第一代韶1、韶2型电力机车的低压侧或高压侧调压开关调幅式的有级调压调速技术，到第二代韶3型电力机车采用调压开关分级和级间晶闸管相控平滑调压相结合的调压调速技术，到第三代韶4~韶8型电力机车的多段桥晶闸管相控无级平滑调压调速的发展历程。
第三代电力机车以韶4型（SS4）为起点，使晶闸管相控调压调速的交直传动电力机车形成了电力机车家族。
1.SS4型电力机车主电路的特点韶4型和韶4改进型电力机车的电气线路主要有主牵引电路、辅助供电电路、有触点控制电路、控制电源电路和电子控制电路五大部分，整个控制系统十分庞大和复杂，本节介绍SS4型电力机车的牵引整流器供电系统。
（1）牵引电动机供电方式1-受电弓；3-主变压器；4-主断路器；5-主放电器；6-高压互感器；1M~4M牵引电动机；79R~80R负载电阻；1L~4L主极绕组；31~34-过压吸收电路；91KC~94KC线路接触器；161~164-接地电刷；11JZ~14JZ-主整流器；127DJ~128DJ主接地继电器；111GK~114GK牵引电机隔离开关。
17PK~20PK主平波电抗器重载货运八轴SS4型电力机车的牵引供电电路如图8- 1 所示，使用直流串励牵引电动机，采用传统的交-直流供电方式；牵引电机采用“转向架独立供电方式”，一台转向架的两台牵引电机并联，由一台相控式主整流器供电,全车四个两轴转向架，具有四台独立的相控主整流器。
网侧电流从接触网流入升起的受电弓，经25kV车顶母线分为两路，一路进本节车，经主断路器4、主变压器高压绕组AX进入车体，经车体与转向架间软线和轴箱电刷到车轮和钢轨；另一路，25kV经高压连接器到另一节车的车顶母线。
新韶山4型电力机车途中故障应急处理方法本故障处理方法适用于装有逻辑控制单元的韶山4型电力机车。
机车途中发生故障，乘务员检查处理时要注意人身安全，不得触碰带电线路，不得在机车升弓状态下试图进入高压室。
乘务员在处理故障时要先断开主断路器。
故障的电线路需要乘务员操作处理时，要先使其断电。
乘务员进行电子柜A/B组或LCU柜A/B组转换时,须在中间位(0位)停留3秒钟。
一、不升弓故障1.确认两节车空气压力均在600kpa以上(总风缸、辅助风缸、控制风缸任意一个在600kpa以上即可)，使用控制风缸空气时，要保证97＃塞门开放。
2.升弓电空阀1YV不动作或损坏时，直接升另一节弓。
3.出现以下故障时：①门联锁、车顶门无法锁闭到位；②门联锁保护电空阀287YV故障或未吸合；③空气管路柜内52＃调压阀压力过低（正常为500kpa）；④门联锁阀大量漏风、卡死严重，或者受电弓、主断路器及高压室空气管路大量漏风；⑤高压报警装置语音提示“有电危险”；处理方法：首先关闭140＃塞门并进行甩掉故障单节的操作，然后根据故障情况按照下面的方法处理。
当故障节为“操纵节”时，分两种情况:情况一、若使用济南西机务段配属机车,将“非操纵节”的本节升弓合闸开关588QS置故障位，将“非操纵节”I号低压柜门上的备用开关置故障位，升后弓维持运行。
情况二、若使用南京东机务段配属机车，将“非操纵节”的本节升弓合闸开关588QS置故障位，并用短接线将“非操纵”588QS上的536#线和537#线短接，升后弓维持运行。
当故障节为“非操纵节”时，将“操纵节”的本节升弓合闸开关588QS置故障位，升前弓维持运行。
4.如果运行中自动降弓，并伴有语音提示“快速降弓动作”，立即停车，从机车两侧查看受电弓状态。
①若发生刮弓故障，立即停车,记录刮弓地点，请求停电，处理时参照机安函[2006]135号文件有关内容。
若受电弓故障后出现永久性接地时（参照第十五项判定），将故障节高压隔离开关3QS置断开位。
第十一章辅助电机SS4型电力机车辅助电路系统是采用单相交流电源转变成三相交流电源供异步电动机工作的方式，由旋转式异步劈相机实现单—三相交流电源的转换。
主要辅助机械均由三相异步电动机拖动（升弓辅助压缩机组除外）。
SS4型电力机车上安装了下列辅助电机：1.YPX2-280M-4型异步劈相机两台（SS4型1~158号车用）；JP402A型异步劈相机二台（SS4改型机车用）；2.YFD-280S-4型牵引离心通风机电动机二台；3.YYD-280S-6型空气压缩机电动机二台；4.JD305型制动电阻轴流风机电动机四台5.JD306型主变压器双级轴流风机电动机二台(SS4型1~158号车用）；TZTF6.0F/JT61-2LA型主变压器轴流风机电动机二台（SS4改型机车用）；6.Y100L-Z型硅整流装置轴流风机电动机12台(SS4型1~158号车用,SS4改型机车取消)；7.TG1B80-200/10D-2型变压器油泵电动机二台。
这些辅助电机应能在下列条件下正常工作：1.单相电源电压在270~460V（相当于电网电压从19~29kV）范围内波动。
2.由异步劈相机供电系统带来的辅助回路三相线电压的不对称。
其不对称度（即输出三相电压的负序分量与正序分量之比）在270V是应不超过10℅，在460V时应不超过7℅。
3.机车运行中所产生的冲击和振动及劈相机所产生的100Hz的振动频率。
4.环境空气温度：最高为45℃（车体内），最低为-25℃。
5.空气相对湿度；最湿月平均最大相对湿度为90℃(该月月平均最低温度为25℃)。
6.海拔不超过1200m.当使用于海拔1200~1500m的地区，且该地区环境空气温度不超过45℃与所需的环境空气温度降低补偿值之差值时，应能正常运算。
所需的环境空气温度降低补偿值是按1200m以上，每100m降低温升限值的1％计算。
由于YFD-280S-4型牵引离心通风机电动机、YYD-280S-6型空气压缩机电动机和TG1B80-200/10D-2型变压器油泵电动机分别与SS3型电力机车的一样，为避免重复叙述，上述三种电动机请参阅《韶山3型电力机车》一书中第七章辅助机组。
韶山4型电力机车大修规程中华人民共和国铁道部韶山4型电力机车大修规程2001年1月目录1．总则 (1)2．大修管理 (2)3．电机 (4)4．变压器、电抗器及互感器 (6)5．电器 (8)6．仪表及显示屏 (12)7．电线路 (13)8．车体及车钩缓冲装置 (14)9．转向架 (15)10．空气制动系统 (18)11．油饰及其它 (19)12．机车总装落成试验及试运 (20)13．限度表 (22)14．试验规定 (32)15．探伤范围 (50)1．总则1.1 机车大修必须贯彻为运输服务的方针。
机车大修的任务在于恢复机车的基本性能,以保证铁路运输的需要。
1.2 机车大修和段修是机车修理中互相衔接的两个组成部分, 机车大修要为段修打好基础。
机车大修必须贯彻“质量第一”和“预防为主”的方针，必须按规定进行检查和修理。
机车修理单位对大修机车质量应负全部责任。
1.3 机车大修要坚持统一管理和入厂修理为主的方针。
在计划预防修的前提下，逐步实施基本修加状态修。
并逐步改革机车大修管理模式，改变目前整车入厂单一修理模式为整车入厂修、主要部件换件修、分等级修等多种模式。
要积极推行配件标准化、系列化、通用化和修理新工艺，不断提高机车大修质量，提高劳动生产效率，缩短机车在修停时，降低修理成本。
1.4 机车大修周期由铁道部决定。
根据当前机车生产、运用及检修水平，韶山4型电力机车检修周期结构和大修里程规定为:检修周期结构: 大修(新造)---中修---中修---中修---大修；大修里程: (160万～200万)km。
凡需延期或提前入厂做大修的机车，由铁路局提出申请，报铁道部核备。
1.5 本规程系韶山4型电力机车大修和验收的依据。
机车大修中遇有本规程和其它有关技术标准中均无明确规定的技术问题时，由机车修理工厂和铁道部驻厂机车验收室共同协商解决，并报铁道部核备。
如双方意见不一致时由工厂总工程师签署处理意见并抄送铁道部驻厂机车验收室后可先出车，并将不同意见报铁道部。
济南铁路局济南西机务段济西机技函〔2006〕113号关于下发《韶山4型电力机车途中故障应急处理方法》的通知各车间：针对电力机车途中常见故障，重新修订了《韶山4型电力机车途中故障应急处理方法》，现予以下发，请相关车间组织学习。
SS4型0341、0344机车的故障应急处理方法另行下发。
《韶山4型电力机车途中故障应急处理方法》机车途中发生故障，乘务员检查处理时要注意人身安全，不得触碰带电线路，不得在机车升弓状态下试图进入高压室。
乘务员在处理故障时要先断开主断路器。
故障的电线路需要乘务员操作处理时，要先使其断电。
乘务员进行电子柜A/B组或LCU柜A/B组转换时,须在中间位(0位)停留3秒钟。
一、不升弓故障1.确认两节车空气压力均在600kpa以上(总风缸、辅助风缸、控制风缸任意一个在600kpa以上即可)，使用控制风缸空气时，要保证97＃塞门开放。
2.升弓电空阀1YV不动作或损坏时，直接升另一节弓。
3.出现以下故障时：①门联锁、车顶门无法锁闭到位；②门联锁保护电空阀287YV故障或未吸合；③空气管路柜内52＃调压阀压力过低（正常为500kpa）；④门联锁阀大量漏风、卡死严重，或者受电弓、主断路器及高压室空气管路大量漏风；⑤高压报警装置语音提示“有电危险”；处理方法：首先关闭140＃塞门并进行甩掉故障单节的操作，然后根据故障情况按照下面的方法处理。
当故障节为“操纵节”时，分两种情况:情况一、若使用济南西机务段配属机车,将“非操纵节”的本节升弓合闸开关588QS置故障位，将“非操纵节”I号低压柜门上的备用开关置故障位，升后弓维持运行。
情况二、若使用南京东机务段配属机车，将“非操纵节”的本节升弓合闸开关588QS置故障位，并用短接线将“非操纵”588QS上的536#线和537#线短接，升后弓维持运行。
当故障节为“非操纵节”时，将“操纵节”的本节升弓合闸开关588QS置故障位，升前弓维持运行。
4.如果运行中自动降弓，并伴有语音提示“快速降弓动作”，立即停车，从机车两侧查看受电弓状态。
韶山4型电力机车
韶山4型（SS4），是中国铁路使用的电力机车车款之一。
这款电力机车分SS4型（1—158号）、SS4改型（159号以后）两个发展阶段，但是规范的型号仍然是SS4型电力机车。
SS4型电力机车是由株洲电力机车厂和株洲电力机车研究所共同开发，并于1985年研制成功。
是中国第三代电力机车的“领头”产品。
韶山4型电力机车是八轴重载机车，是由两节完全相同的四轴机车用车钩与连接风挡连接而成。
期间设有电气重联控制电缆和空气制动系统重联控制风管，可由司机在全车的任意一端司
机室对全车进行控制。
两节车可单独使用，作为一台四轴机车独立运转，但是只具有一个司机室。
在机车的两端还设有重联装置，可以与另外一台八轴机车连接，进行重联运行，以提高总牵引力进行长大列车重载牵引。
韶山4型电力机车继承国产机车交流电流制，即单相工频制，电压为25kv。
机车的主传动采用传统的交—直传动方式，使用传统的串励式脉流牵引电动机，其额定电压为中压制1020v。
机车型号SS4
用途铁路干线货运轨距1435 mm限界机车在受电弓降下时，在平直道上外界尺寸符合国标GB146.1—83《标准轨距铁路机车车辆限界》的要求额度工作电压单相交流50Hz 25kV传动方式交—直流电传动轴式2×（Bo—Bo）机车重量2×92 % t轴重23t持续功率2×3200kW最高运行速度100 km/h持续速度51.5 km/h起动牵引力628kN持续牵引力450kN电制动方式加馈电阻制动电制动功率5300kW电制动力382kN（10～50km/h）传动方式双边斜齿减速传动传动比88/21牵引电动机型号ZD105研制单位：中国南车集团株洲电力机车有限公司韶山4型电力机车主电路采用先进的大功率晶阀管多段桥相控整流方式，
对机车进行无级平滑调速控制。
其中韶山4型采用不等分三段顺控桥整流。
牵引工况采用恒压或恒流控制，电阻制动工况采用两级制动，恒励磁或准恒速控制。
韶山4改型机车采用不等分三段顺控半控桥，但是牵引特性为恒流、准恒速特性控制，电阻制动为加馈电阻控制，其特性为准恒速限流控制，具有与再生制动相当的优良低速制动，缺点是耗能较大。
韶山4改型还采用了三次谐波滤波器以改善机车功率因数，缺点是增加了系统的复杂性。
两种机车都具有轴重转移的电器补偿控制环节和空转与滑行保护装置，以改善机车的粘着利用。
SS4型电力机车辅助电路基本相同，都采用传统劈相机及电容分相起动通
韶山4型电力机车
风机后备的双馈单—三相变流系统。
每节车只设一台劈相机，当该机因故障切除后，可用电容对第一台牵引风机电动机直接分相起动，然后该电机兼作劈相机，在网压22Kv以上时，可逐一起动其他辅助机组，避免机破事故。
辅助电机的保护形式有两种，一部分韶山4型机车采用三相自动开关，具有过载、短路复合脱扣保护功能，并可直接切除故障电路；另一部分机车采用了电子保护，具有、过载与短路保护功能，其缺点是不能直接切除故障电路而需借助于机车辅机接触器切除或主断路器保护性断电。
韶山4型电力机车的布置继承了韶山系列电力机车的传统特点，如双侧走廊、分室斜对称布置，设备屏柜化，成套化，结构紧凑接近容易，维修方便。
在器件上有新的应用，如司机室采用双针电表有利于多参数测量，新型遮阳帘，新型发光二极管故障显示屏，主电路，辅助电路，控制电路分束隔开布线，采用新型的冷压型线簧接插件等。
韶山4改型机车又进一步采用电气线路预布线和制动管路预布置新工艺以提高组装功效。
机车通风系统采用传统的车体通风方式，进风口为车体侧墙大面积立式百叶窗，过滤材料采用无纺棉毡代替原来的棕丝板，以便于清洗。
韶山4型机车各通风支路均为并联方式，具有相对的独立性，但是风机数量较多。
韶山4改型改为硅整流柜与牵引电机风路串联，从而减少了风机数量也提高了可靠性。
机车两节车体用车钩连接，并设有防脱钩安全装置，车钩上方为连接风挡，中间设有通道。
每一节司机室前端中部突出，以充分利用空间并增加车头美感；前窗为导电膜电热玻璃；两侧活动窗采用轻合金成型拉窗，密封好。
车体两侧设纵走廊，后端设有横走廊，后端墙中间设有通道门，使两节车之间相通。
为减轻重量，除承载结构普
遍采用高强度低合金外，非承载结构使用了铝合金材料，并大量采用压型件，整个车体为整体承载结构。
韶山4改型机车车体吸收消化8k型电力机车技术采用了大顶盖和高台架结构。
机车具有四台两轴转向架，悬挂系统与韶山3型电力机车通用，一系为圆簧，二系为橡胶叠层簧，参数亦相同。
牵引装置韶山4改型机车采用低位斜牵引杆以充分利用粘着重量，韶山4型机车采用平行牵引杆，其粘着重量利用系数为0.9且不便于维修。
韶山4改型机车采用推挽式中间单斜杆结构，结构简单，且粘着重量系数可达0.925。
传动装置韶山4型与韶山4改型相同，为传统双边斜齿传动、抱轴瓦式电机悬挂。
基础制动采用基本通用的单缸制动器，为减轻转向架重量，均采用单侧形式，闸瓦为低倍率高磨合成闸瓦。
机车空气制动系统采用通用的DK－1型电空制动机，加设了必要的重联装置。
韶山4改型机车还具有空电联合制动功能，适用于长大坡道的重载长编列车牵引。
每节车设有每分钟三立方毫米的新型空气压缩机一台，总风缸两个，全车总风缸容量为1800L，是六轴机车的1.5倍。
每节车设有空气干燥器一台，大大改善了空气系统风源质量，特别是极寒地区的工作条件。
