计算场地设计标高

场地设计标高确定方法一、收集基础资料1. 地形地貌：了解项目所在地的地形特征，如山地、丘陵、平原等，为后续标高设计提供依据。

2. 水文地质：收集项目周边的水文地质资料，包括地下水位、地表水系、土壤类型等。

3. 气象资料：了解项目所在地的气候特点，如年降水量、蒸发量、气温等。

4. 邻近设施：调查周边建筑物、道路、管网等设施的标高情况，以便于场地标高与周边设施的衔接。

二、确定设计原则1. 安全性：确保场地设计标高能够满足防洪、排涝、防塌陷等安全要求。

2. 经济性：在满足使用功能的前提下，尽量降低土石方工程量，减少投资。

3. 合理性：充分考虑地形地貌、水文地质等因素，使场地标高与周边环境相协调。

4. 可实施性：确保场地标高设计在施工过程中具有可行性，便于施工操作。

三、计算场地设计标高1. 初步确定场地设计标高范围：根据地形地貌、水文地质等基础资料，初步确定场地设计标高的上限和下限。

2. 确定设计标高计算方法：根据项目特点，选择合适的设计标高计算方法，如平均高程法、最小二乘法、加权平均法等。

3. 计算场地设计标高：运用所选计算方法，结合地形地貌、水文地质等因素，计算出场地设计标高。

四、场地设计标高调整与优化1. 分析计算结果：对比初步确定的场地设计标高范围，分析计算结果的合理性。

2. 考虑影响因素：结合地形地貌、水文地质、邻近设施等因素，对场地设计标高进行调整。

3. 优化设计：在确保安全、经济、合理的前提下，对场地设计标高进行优化，使其更加符合项目需求。

场地设计标高确定方法五、实地踏勘与验证1. 实地考察：设计团队需亲自前往现场，对地形地貌、水文地质等情况进行实地考察，验证前期收集资料的准确性。

2. 采样分析：对土壤、水体等进行采样分析，以获取更详细的地质信息，为标高设计提供科学依据。

3. 评估风险：根据实地考察结果，评估可能存在的风险，如地质灾害、环境污染等，并在标高设计中予以考虑。

六、多方沟通与协调1. 与政府部门沟通：了解当地规划、水利、环保等政策要求，确保场地设计标高符合法律法规。

场地标高选择计算场地标高选择是一个重要的工程设计问题，涉及到土方工程、场地排水、建造成本等多个方面。

在选择场地标高时，需要综合考虑以上因素，以得出最优的标高方案。

以下是一些计算方法，可供参考。

1.考虑土方工程量在选择场地标高时，一个重要的因素是土方工程量。

土方工程量可以根据场地的高程和设计标高计算得出，计算公式如下：Q = [(h1-h2)×Axbyc] - (A1x1b1y1c1) - (A2x2b2y2c2)其中：Q为土方工程量，单位为立方米；h1为场地最低点的高程，单位为米；h2为场地最高点的高程，单位为米；Axbyc为场地的面积，其中A为长度，B为宽度，C为平均填挖深度，单位为平方米；(Ax1by1c1)为挖方区域的面积及平均填挖深度，单位为平方米；(A2x2by2c2)为填方区域的面积及平均填挖深度，单位为平方米；x1、y1为挖方区域的长度和宽度，单位为米；x2、y2为填方区域的长度和宽度，单位为米。

在计算土方工程量时，需要以图纸为基础，综合考虑各因素对标高的影响。

在确定最优标高时，应当尽可能使土方工程量最小化。

2.考虑场地排水标高的选择也直接影响到场地的排水情况。

为了保证场地排水顺畅，应尽量选择较高的标高，以减少场地内部的汇水面积。

但是，如果标高过高，可能会导致雨水无法顺利排出，从而影响场地的使用效果。

因此，在选择标高时，需要充分考虑场地的地形、气候等条件，以得出最优方案。

3.考虑建造成本除了土方工程量和场地排水之外，建造成本也是选择场地标高时需要考虑的因素之一。

较高的标高意味着需要更多的土方工程量，进而增加建设成本。

因此，在选择标高时，需要综合考虑土方工程量、场地排水和建造成本三个因素，以得出最优方案。

在实际操作中，可以采用一些软件工具来进行计算。

例如，AutoCAD软件可以根据设计图纸进行精确计算，可以大大提高计算效率和准确性。

同时，一些专门针对场地设计计算的软件也可以提供更为全面和准确的服务。

土方量计算方法现在说到土方量结算，绝大多数施工行业的人都说某某软件很方便，但是我要问到手算会吗，大多数人都会支支吾吾，虽然手算确实不现实，但是我们做为专业人员，总不能沦为软件使用者吧？其中的原理大家还是需要明白的。

今天就给大家讲讲土方量手算，学校交给我们的方法。

一、土方量计算方格网法计算场地平整土方量步骤如图1-1所示。

图1-1 方格网法计算场地平整土方量步骤（一）读识方格网图图1-2 方格网法计算土方工程量图（二）确定场地设计标高1．确定场地设计标高需要考虑的因素（1）满足生产工艺和运输的要求。

（2）尽量利用地形，减少挖填方数量。

（3）争取在场区内挖填平衡，降低运输费。

（4）有一定泄水坡度，满足排水要求。

2．初步计算场地设计标高（按挖填平衡）计算的场地设计标高：式中，H1、H2、H3、H4分别为一个方格、两个方格、三个方格、四个方格共用角点的标高（m），如图1-3b所示。

（三）场地各方格角点的施工高度的计算施工高度为场地各方格角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度。

各方格角点的施工高度按下式计算：式中，hn为各角点的施工高度，即填挖高度（以“+”为填，“-”为挖）（m）；n为方格的角点编号（自然数列1，2，3，…，n）；Hn为角点的设计标高（m），若无泄水坡时，即为场地的设计标高（m）；H为角点原地面标高（m）。

（四）计算“零点”位置，确定“零线”方格边线一端施工标高为“+”，若另一端为“-”，则沿其边线必然有一处不挖不填的点，即“零点”，如图1-5所示。

零点位置按下式计算：式中，x1、x2为角点至零点的距离（m）；h1、h2为相邻两角点的施工高度（均用绝对值）（m）；a为方格网的边长（m）。

（五）计算方格土方工程量的计算1．方格的4个角点全为填方或挖方方格的4个角点全为填方或挖方，如图1-7所示。

其计算公式如下：2 . 两个点填方，两个点挖方方格的相邻两个角点为填方，另外两个点为挖方，如图1-8所示。

按挖填平衡时确定场地平整设计标高的步骤与方法确定场地平整设计标高是土木工程中的重要环节之一，它直接关系到工程的施工质量和后续使用效果。

下面将介绍按挖填平衡时确定场地平整设计标高的步骤与方法。

一、平整设计标高的确定步骤1.场地勘测：对待平整的场地进行详细的勘测，包括地形、地貌、地质等情况的调查，获取场地的高程数据。

2.初步设计：根据勘测数据，进行初步设计，确定场地平整的整体思路和方案。

3.挖填平衡计算：根据场地的地形和设计要求，进行挖填平衡计算，即计算出需要挖取的土方量和需要填充的土方量。

挖方和填方的均衡可以减少运土量和降低工程造价。

4.设计标高确定：根据挖填平衡计算结果，结合工程实际情况，确定场地平整的设计标高。

二、平整设计标高的确定方法1.高程控制点的选择：选择场地上适量的高程控制点，并进行精确测量，确定场地的基准高程。

高程控制点要分布均匀，覆盖整个施工区域。

2.场地边界标高的确定：根据场地设计要求和平整方案，确定场地边界的标高。

一般情况下，场地边界标高要比内部标高高出一定数值，以保证场地内部的排水良好。

3.平整设计标高的确定：根据挖填平衡计算结果，调整场地内部的标高。

挖方区域的标高要比填方区域低，挖方区域的标高要根据实际情况合理调整，以保证工程施工的顺利进行。

4.渐变区的划分：根据实际施工需要，将平整区域分为渐变区、填方区和挖方区。

渐变区是过渡区域，用来调整填方区和挖方区之间的标高高差。

5.设计标高的质量控制：确定好设计标高后，要进行质量控制，包括施工中的实时监测和后期的验收。

通过测量和监测，掌握施工质量和进度，及时纠正问题，保证工程质量。

总结：按挖填平衡时确定场地平整设计标高的具体步骤和方法包括场地勘测、初步设计、挖填平衡计算、设计标高确定和质量控制等。

通过选择合适的高程控制点、确定场地边界标高和调整场地内部标高，可以确保场地平整设计标高的准确性和合理性。

此外，对标高的质量进行控制和监测，是保证工程质量的重要手段。

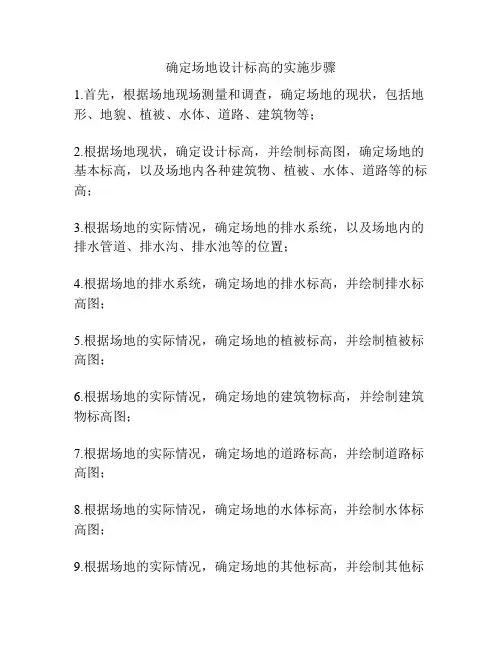

确定场地设计标高的实施步骤
1.首先，根据场地现场测量和调查，确定场地的现状，包括地形、地貌、植被、水体、道路、建筑物等；
2.根据场地现状，确定设计标高，并绘制标高图，确定场地的基本标高，以及场地内各种建筑物、植被、水体、道路等的标高；
3.根据场地的实际情况，确定场地的排水系统，以及场地内的排水管道、排水沟、排水池等的位置；
4.根据场地的排水系统，确定场地的排水标高，并绘制排水标高图；
5.根据场地的实际情况，确定场地的植被标高，并绘制植被标高图；
6.根据场地的实际情况，确定场地的建筑物标高，并绘制建筑物标高图；
7.根据场地的实际情况，确定场地的道路标高，并绘制道路标高图；
8.根据场地的实际情况，确定场地的水体标高，并绘制水体标高图；
9.根据场地的实际情况，确定场地的其他标高，并绘制其他标
高图；
10.最后，根据上述步骤绘制的各种标高图，确定场地的设计标高。

土方工程场地平整施工场地平整施工前，应根据实际地形情况，结合建筑物的使用要求，先确定场地的设计标高（一般均在设计文件上规定），计算施工高度、挖、填方工程量，确定挖填区土方调配，并选择土方施工机械，拟定施工方案。

一、场地设计标高的确定场地设计标高是进行场地平整和土方量计算的依据，合理选择场地设计标高，对减少土方量、提高施工速度都有重要意义。

一般选择的原则是：在符合生产工艺和运输的条件下，尽量利用地形，以减少挖方数量；场地内的挖、填方量应尽可能达到互相平衡，以降低土方运输费用；同时应考虑最高洪水位的影响等。

场地设计标高的计算常用“挖填土方量平衡法”，因其概念直观，计算简便，精度能满足工程要求，应用最为广泛。

其方法步骤如下：1.划分方格网在地形图上根据平整场地范围划分方格网；方格的边长a视地形复杂情况取a=10～50m，复杂地形取小值，平坦地形取大值，一般取a=20m。

2.确定方格网各角点实际标高根据地形等高线标高，用“数解法”或“图解法”求各角点实际标高。

3.确定设计标高H，即按挖填方平衡确定设计标高H式中H——属一个方格仅有的角点标高；1——属两个方格共有的角点标高；H2——属三个方格共有的角点标高；H3——属四个方格共有的角点标高；H4n——方格网数。

4.场地设计标高的调整式（2-4）计算的H为一个理论值，实际尚需考虑：①土的可松性；②场地平整后排水要求的泄水坡度；③边坡填挖方量不等；④部分挖方就近弃土于场外，或部分填方就近从场外取土等因素。

考虑这些因素所引起的挖填土方量的变化后，适当提高或降低设计标高。

（1）考虑泄水坡度对设计标高的影响考虑泄水坡度后，场地内任一点实际施工时所采用的设计标高Hn（m）可由下式计算：单面排水时，如图2-1所示：双向排水时，如图2-2所示：式中l——该点至H的距离（m）；i——单向泄水坡度（一般不小于2‰）；l x ，ly——该点于X-X，Y-Y方向距场地中点线的距离（m）；i x ，iy——分别为X方向和Y方向的排水坡度；±——该点比H高时取“+”号，反之取“-”号。

1场地平整土方量计算示例某建筑地地形图和方格网(边长20.0m a =)布置如图1-1所示。

土壤为二类土，场地地面泄水坡度。

试确定场地设计标高(不考虑土的可松性影响，余土加宽边坡)，计算各方格挖、填土方工程量。

0.3%,0.2%x y i i ==图1-1 某场地地形图和方格网布置 图1-2 某场地计算土方工程量图1)计算场地设计标高0H 1249.4510.718.659.5238.3322(9.7510.149.1110.278.809.868.919.14)151.9644(9.439.689.169.41)150.72H H H Σ=+++=Σ=×+++++++=Σ=×+++=由式(2.6)得12402438.33151.96150.769.47(m)449H H H H N Σ+Σ+Σ++===× 2)根据泄水坡度计算各方格角点的设计标高以场地中心点(几何中心o)为，由式(2.8)得各角点设计标高为：0H 1021506590300.3%300.2%9.470.090.069.44(m)200.3%9.440.069.50(m)300.3%100.2%9.470.090.029.40(m)200.3%9.400.069.46(m)300.3%100.2%9.470.090.029.36(m)H H H H H H H H H H =−×+×=−+==+×=+==−×+×=−+==+×=+==−×−×=−−=其余各角点设计标高均可求出，详见图2.12。

3)计算各角点的施工高度由式(2.9)得各角点的施工高度(以“+”为填方，“-”为挖方)：1239.449.450.01(m)9.509.750.25(m)9.5610.140.58(m)h h h =−=−=−=−=−=−…………………………各角点施工高度见图1-2。

场地、建（构）筑物、道路和排水沟标高的确定场地、建(构)筑物、道路和排水沟标高的确定注意：在同一张图中应采用同一高程系统。

4．1．1场地标高1．当场地临水时，场地标高的最低点应高出河流常年洪水位标高0．5m，对于湖泊和海洋尚应增加波浪侵袭和壅水高度。

否则应采取工程措施，如砌筑防洪堤、防浪堤等。

其中河流常年洪水位标高系根据防洪标准确定。

2．当场地与城市道路有一段距离时，场地标高与已有城市道路标高应衔接，该段道路的坡度应控制在 0．3％～8％之间。

3．当场地紧挨城市道路时，场地红线处的标高应高出城市道路中心线标高 200～400mm。

4．场地的地面坡度、道路坡度、场地的地面形式；5．地形坡度比较大的地方，先要进行场地平整，在平整时应当注意地下水的深度和土方量的平衡。

必要时用方格网或断面图来计算土方量。

4．1．2建筑物室内±0．00标高建筑物室内±0．00 标高，应根据该建筑物所处的场地整平最高点标高确定，而该建筑物散水的标高一般宜高出该点200mm 左右，散水的标高可以随室外场地坡度的变化而变化。

但散水标高不应高于室内陆坪的防潮层，也不能使建筑物的基础埋深小于当地的冰冻线深度。

散水标高加上室内外高差就是室内±0．00 标高。

室内外高差可以根据该建筑物是否通行车辆决定，需要通行车辆的，室内外高差宜为 150m；不需要通行车辆的，可为 300～900mm；有半地下室或有特殊要求的例外。

4．1．3道路标高确定场地设计标高和建筑物±0．00 标高后，进而确定道路标高。

因为建筑物占地面积大，标高定得是否合理，不但涉及土方量的大小，对环境、美观也会有所影响，而道路标高的影响则较小。

确定道路标高时，应使道路有合理的横、纵断面，但更重要的是，应使建筑物周围的雨水及场地的雨水，能够顺畅便捷地排向路面或道路两侧的明沟。

这就要求建筑物的室外地坪至路边应有0．5％～2％的坡度，以及场地有大于0．3％的坡度坡向道路或路边沟。

初步确定场地设计标高的原则初步确定场地设计标高的原则1. 引言在进行场地设计时，确定设计标高是一个重要而复杂的决策过程。

设计标高直接影响到后续的土建施工、设备安装以及场地使用的便利性和效益。

初步确定场地设计标高的原则至关重要。

本文将深入探讨初步确定场地设计标高的原则，并提供有价值的观点和建议。

2. 什么是设计标高？设计标高是指场地设计中确定的一系列参考水平面的高度。

它通常由最低点和最高点的高度确定，并根据场地特点、使用功能以及设计目标来进行细化和调整。

设计标高直接影响到场地排水、施工工艺和使用效果，因此必须仔细考虑并遵循相关的原则和方法。

3. 制定初步设计标高原则的重要性3.1 提高施工效率通过合理确定初步设计标高原则，可以提高土建施工的效率。

合理的设计标高可以避免大量的土方移动和填方工程，从而降低了施工成本和时间。

施工人员在施工过程中可以更好地掌握材料的堆垛和运输工艺，使施工更加顺利。

3.2 保障场地排水设计标高是场地排水的基础。

通过合理确定初步设计标高原则，可以保证场地排水畅通，避免积水和污水滞留，降低疾病传播的风险，并确保场地设备和建筑物的正常使用。

合理的设计标高可以有效减少雨水和污水管道的施工长度和工程量。

3.3 提升场地使用效果合理的设计标高可以提升场地的使用效果。

通过合理把握场地标高的高低差，可以创造出更好的视觉效果和舒适度。

在使用过程中能够更好地满足人们不同的功能需求，提供更好的体验和服务。

合理的设计标高还可以提升场地的可达性，为残疾人和老年人提供更好的无障碍设施。

4. 初步确定场地设计标高的原则和方法4.1 确定场地功能和使用需求在初步确定场地设计标高时，首先需要明确场地的功能和使用需求。

不同的场地功能有着不同的标高要求，如公园、商业中心、体育场等。

通过综合考虑功能需求和使用目的，可以确定出初步的设计标高范围。

4.2 考虑场地自然条件场地自然条件是确定设计标高的重要参考因素。

需要考虑的因素包括地形起伏、水位情况、降水情况等。

土方工程场地设计标高的确定场地设计标高是进行场地平整和土方量计算的依据，也是总施工图规划和土方竖向设计的依据。

合理确定场地的设计标高，对减少土方量、节约土方运输费用、加快施工进度等都有重要的意义。

选择设计标高时应满足生产工艺和运输的要求；尽量利用地形，使场内挖填平衡，以减少土方运输费用；要有一定的泄水坡度（≥2‰），满足排水要求；考虑最高洪水位的影响。

场地设计标高一般应在设计文件上规定，若设计文件没有规定，可按下述步骤和方法确定。

一、划分土方计算方格网划分方格网的基本步骤:①在一定比例尺的地形图上，根据平整场地的范围划分方格网；②根据地形变化程度及要求的计算精度，确定方格网的边长，一般取10～40m，地形复杂取小值，地形平坦取大值，一般取边长为20m；③在各方格的左上方逐一标出其角点的编号，以便进行计算。

二、计算各角点的实际标高各角点的实际标高也称为角点的自然地面标高，可根据地形图上相邻两等高线的高程，用“数解法”或“图解法”求得各角点的标高。

三、计算场地的设计标高按照场地内挖填方平衡的原则，用下式计算场地平整的设计标高。

——一个方格独有的角点标高；式中H1H——两个方格共有的角点标高；2——三个方格共有的角点标高；H3——四个方格共有的角点标高；H4N——方格数；∑——表示代数和。

四、场地设计标高的调整是一理论值，实际上还需要考虑以下因素进行调按上式计算的设计标高H整。

1.土的可松性影响由于土具有可松性，按理论计算出的H进行施工，填土会有剩余，需相应地提高设计标高，如图1.1所示。

若Δh 为土的可松性引起设计标高的增加值，则设计标高调整后的总挖方体积V′W为总填方体积为而所以移项整理得当VW ＝Vt时，上式化为故考虑土的可松性后，场地设计标高应调整为图1.1 设计标高调整计算（a）理论设计标高；（b）调整设计标高2.借土或弃土的影响由于场地内大型基坑挖出的土方、修筑路堤填高的土方，以及从经济角度比较，将部分挖方就近弃于场外（简称弃土）或将部分填方就近取土于场外（简称借土）等，均会引起挖填土方量的变化。

土方工程量计算详解（方格网法）一、土方量计算方格网法计算场地平整土方量步骤如图1-1所示。

图1-1 方格网法计算场地平整土方量步骤（一）读识方格网图图1-2 方格网法计算土方工程量图（二）确定场地设计标高1．确定场地设计标高需要考虑的因素（1）满足生产工艺和运输的要求。

（2）尽量利用地形，减少挖填方数量。

（3）争取在场区内挖填平衡，降低运输费。

（4）有一定泄水坡度，满足排水要求。

2．初步计算场地设计标高（按挖填平衡）计算的场地设计标高：式中，H1、H2、H3、H4分别为一个方格、两个方格、三个方格、四个方格共用角点的标高（m），如图1-3b所示。

（三）场地各方格角点的施工高度的计算施工高度为场地各方格角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度。

各方格角点的施工高度按下式计算：式中，hn为各角点的施工高度，即填挖高度（以“+”为填，“-”为挖）（m）；n为方格的角点编号（自然数列1，2，3，…，n）；Hn为角点的设计标高（m），若无泄水坡时，即为场地的设计标高（m）；H为角点原地面标高（m）。

（四）计算“零点”位置，确定“零线”方格边线一端施工标高为“+”，若另一端为“-”，则沿其边线必然有一处不挖不填的点，即“零点”，如图1-5所示。

零点位置按下式计算：式中，x1、x2为角点至零点的距离（m）；h1、h2为相邻两角点的施工高度（均用绝对值）（m）；a为方格网的边长（m）。

（五）计算方格土方工程量的计算1．方格的4个角点全为填方或挖方方格的4个角点全为填方或挖方，如图1-7所示。

其计算公式如下：2 . 两个点填方，两个点挖方方格的相邻两个角点为填方，另外两个点为挖方，如图1-8所示。

其计算公式如下：①挖方部分土方量计算公式：②填方部分土方量计算公式：3 . 方格的3个角点为挖方（填方）方格的3个角点为挖方（填方），如图1-9所示。

其计算公式如下：①一个角点部分的土方量：②三个角点部分的土方量：（六）边坡土方量的计算了保证挖方土壁和填方区的稳定和施工安全，场地挖方区和填方区的边沿都需要做成边坡，其平面图如图1-10所示。

五、场地标高表示方法为排雨水畅快，场地总要做成坡地，坡度据设计需要而定，表示方法有下列四种。

(一)箭头表示法用箭头表示坡向，场地及建筑室外四角各角点注写标高。

(二)标高记忆法凡是角点都注写标高，不画箭头，由此可看出地面各点高低关系。

(三)坡面分解法绘出地面不同坡度的各个分界线，但此线不是等高线，线的两端注写标高。

(四)等高线法地面上同一标高的点相连成线，用曲线 (或直线)描绘柔性地面(如土地、沥青路面)用直线描绘刚性地面(如砖石铺装或混凝土地面)。

六、土方计算及场地处理(一)土方计算方格计算法把规划范围地面划分成若干正方格。

方格每边长依照要求计算结果的精细程度决定边长，一般概算可采取20m格。

详细计算可采取5m格。

格的角点为十字交叉的点，称十字点。

十字点的右下方写现状地形标高，右上方写设计地形标高，左上方写设计标高之差，“+’’号代表填土深度。

“—”号代表挖土深度。

将每个小方格四个十字交叉点同为“—”或“+’’之和，就是这个小方格的填挖土方量，并把每个挖填土方量方格标出。

最后填挖土总量可求得。

(二)土方计算断面计算法遇到长条地带，可以采用道路工程的土方计算法，按10~30m一段，分段测出分段线的起伏变换点的标高。

将分段长度乘分段中点梯形面积之和，再将积累相加，即土方总量。

（三）土方平衡后，坡地道路与建筑关系（四）土方平衡路坎护坡场地设计中用挡土墙保护场地和自然山坡，挡土墙的高度通常为1.5~3.0m，为了建筑道路的安全，防止塌方，应做好土石等护坡。

七、施工中土方工程主要工程土方工程包括多项内容，前述地面的填高、降低的土方计算是其中最重要的一项，此外，在施工过程中，还有多种工程铲土或需土，需要分项计算。

这些主要工程有以下几种。

(一)房心填土通常建筑物室内地坪高于室外地面。

住宅首层地面一般高于室外0．6—0．9m，公共建筑室内外高差也在0．15m以上。

(二)基础出土基础构造所占部分相应取出之土方即基础出土土方量。
