常用开关二极管型号及主要参数

常用开关二极管型号及主要参数开关二极管是一种具有特殊结构的二极管，其主要作用是实现电路开关控制功能。

在数字电子、通信、电源管理等领域都广泛应用。

以下将对常用的几种开关二极管型号及其主要参数进行介绍。

1.1N4148开关二极管-最大反向电压：100V-最大正向电流：200mA-最大功耗：500mW- 开关时间：4ns1N4148是一种常见的开关二极管，具有快速开关、低反向电流、高正向导通能力等特点。

广泛应用于数字逻辑门、开关电路以及高频信号放大电路中。

2.1N4007开关二极管-最大反向电压：1000V-最大正向电流：1A-最大功耗：3W-开关时间：<50μs1N4007是一种经典的开关二极管，主要用于低频交流电源整流和保护电路，具有高耐压、大电流特点，适用于一般电源电路。

3.1N5822开关二极管-最大反向电压：40V-最大正向电流：3A-最大功耗：2.5W- 开关时间：20ns1N5822是一种快恢复型开关二极管，具有快速恢复时间和低导通损耗的特点。

常用于开关电源和充电电路中，以提高电路的稳定性和效率。

4.2N3904开关二极管-最大反向电压：40V-最大正向电流：200mA-最大功耗：625mW- 开关时间：20ns2N3904是一种常见的NPN型开关二极管，适用于低功耗开关电路和放大电路。

具有高动态特性、低饱和电压和低输入电容等特点。

5.PN2222开关二极管-最大反向电压：40V-最大正向电流：600mA-最大功耗：500mW- 开关时间：25nsPN2222是一种广泛应用的PNP型开关二极管，常用于电源管理、接口驱动、瞬态抑制等电路。

具有较高的集电极电流和较低的饱和电压。

以上是几种常见的开关二极管型号及其主要参数。

在实际应用中，选择合适的开关二极管要综合考虑最大反向电压、最大正向电流、功耗和开关时间等参数，并根据具体应用需求进行合适选择。

常用二极管型号及参数大全1.塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD2.快恢复塑封整流二极管序号型号IF VRRM VF Trr 外形A V V μs（1）快恢复塑封整流二极管1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5（2）SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41 （3）快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-154 ERC30-02～10 1.5A 200-1000V 1.3 0.1 DO-155 ERC32-02～10 3A 200-1000V 1.3 0.1 DO-201AD6 EG01E-EG01C 0.5A 200-1000V 2 0.1 DO-417 EG1E-EG1C 1A 200-1000V 1.8 0.1 DO-418 RG10Z-RG10C 1.2A 200-1000V 2 0.1 DO-159 RG2Z-RG2C 1.5A 200-1000V 1.8 0.1 DO-1510 RG4Z-RG4C 3A 200-1000V 2 0.1 D0-201AD4.超快恢复塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）超快恢复塑封二极管2 SF80-SF160 8-16A 50-600V 0.95-1.4 35 TO-2203 EGP10-EGP50 1-5A 50-200V 1.1 354 ERC38～04-ERC38～10 1A 400-1000V 1.7 50 DO-415 RL2-RL2C 2A 400-1000V 1.7 50 DO-156 RL3-RL3C 3A 400-1000V 1.7 50 DO-201AD7 1H1-1H8 1A 50-1000V 1.1-1.7 50-75 R-18 HER10-HER60 1-6A 50-1000V 1.1-1.7 50-759 HER80-HER160 8-6A 50-1000V 1.1-1.7 50-75 TO-22010 UF10-UF60 1-6A 50-1000V 1.1-1.7 50-7511 EL1Z-EL1 1.5A 200-350V 1.3 50 DO-15（2）MUR超快恢复整流二极管1 MUR120-MUR1120 1A 200-1200V 0.95-1.5 35-50 DO-412 MUR420-MUR4120 4A 200-1200V 0.95-1.6 35-75 DO-201AD3 MUR820-MUR8120 8A 200-1200V 1.3-2.1 35-75 TO-220AC4 MUR1020-MUR10120 10A 200-1200V 1.3-2.1 35-75 TO-220AC5 MUR1520-MUR15120 15A 200-1200V 1.3-2.1 35-75 TO-220AC6 MUR2020-MUR20120 20A 200-1200V 1.3-2.1 35-75 TO-220AB7 MUR3020-MUR30120 30A 200-1200V 1.3-2.1 35-75 TO-247AD8 MUR6020-MUR60120 60A 200-1200V 1.3-2.1 35-75 TO-247AD （3）RHRP、RHRG超快恢复二极管1 RHRP820-RHRP8120 8A 200-1200V 2.1-3.2 35-70 TO-220AC2 RHRP1520-RHRP15120 15A 200-1200V 2.1-3.2 40-75 TO-220AC3 RHRP3020-RHRP30120 30A 200-1200V 2.1-3.2 45-75 TO-220AC4 RHRG3020-RHRG30120 30A 200-1200V 2.1-3.2 45-75 TO-247AC5 RHRG5020-RHRG50120 50A 200-1200V 2.1-3.2 50-100 TO-247AC6 RHRG6020-RHRG60120 60A 200-1200V 2.1-3.2 45-75 TO-247AD （4）BYV29～79、BYT28～79超快恢复二极管1 BYW29-100～200 8A 100-200V 1.1 25 TO-220AC2 BYV29-300～500 9A 300-500V 1.25 60 TO-220AC3 BYQ28 -100～200 10A 100-200V 1.1 20 TO-220AB4 BYT28-300～500 10A 300-500V 1.4 60 TO-220AB5 BYV79-100～200 14A 100-200V 1.3 30 TO-220AC6 BYT79-300～500 14A 300-500V 1.4 60 TO-220AC7 BYV32-100～200 20A 100-200V 1.1 25 TO-220AB8 BYV34-300～500 20A 300-500V 1.1 60 TO-220AB9 BYV42-100～200 30A 100-200V 1.1 28 TO-220AB10 BYV44-300～500 30A 300-500V 1.25 60 TO-220AB5.肖特基整流二极管序号型号IF VRRM VF 外形A V V（1）肖特基塑封整流二极管1 1N5817-1N5819 1A 20-40V 0.45-0.6 DO-412 1N5820-1N5822 3A 20-40V 0.45-0.6 DO-201AD4 SR10-SR50 1-5A 20-100V 0.55-0.855 SB120-SB1B0 1A 20-100V 0.55-0.85 DO-416 SB220-SB2B0 2A 20-100V 0.55-0.85 DO-157 SB320-SB3B0 3A 20-100V 0.55-0.85 DO-201AD8 SB520-SB5B0 5A 20-100V 0.55-0.85 D0-201AD9 ERA81-002～009 1A 20-90V 0.55-0.9 DO-4110 ERB81-002～009 2A 20-90V 0.55-0.9 DO-1511 ERC81-002～009 3A 20-90V 0.55-0.9 DO201AD12 EK03-EK09 1A 20-90V 0.55-0.81 DO-4113 EK13-EK19 1.5A 20-90V 0.55-0.81 DO-1514 EK33-EK39 2A 20-90V 0.55-0.81 DO-1515 EK43-EK49 3A 20-90V 0.55-0.81 DO-201AD（2）MBR、PBYR系列大电流肖特基整流二极管1 MBR1020-MBR1060 10A 20-60V 0.57-0.8 TO-220AC2 MBR1620-MBR1660 16A 20-60V 0.57-0.8 TO-220AC3 MBR2020CT-2060CT 20A 20-60V 0.57-0.8 TO-220AB4 MBR2520CT-2560CT 25A 20-60V 0.57-0.8 TO-220AB5 MBR3020PT-3060PT 30A 20-60V 0.57-0.8 TO-247AD6 MBR4020PT-4060PT 40A 20-60V 0.57-0.8 TO-247AD7 MBR6020PT-6060PT 60A 20-60V 0.57-0.8 TO-247AD8 PBYR735-745 7A 20-45V 0.56-0.66 TO-220AC9 PBYR1020-1060 10A 20-60V 0.56-0.77 TO-220AC10 PBYR1635-1660 16A 20-60V 0.56-0.77 TO-220AC11 PBYR2020CT-2045CT 20A 20-45V 0.56-0.65 TO-220AB12 PBYR3035PT-3060PT 30A 20-60V 0.56-0.77 TO-247AD 6.玻球快恢复二极管、玻钝芯片塑封二极管序号型号IF VRRM VF Trr 外形A V V ns（1）BYV、BYT、BYM、BYW玻球快恢复二极管1 BYV26A-BYV26E 1A 200-1000V 1.5 0.03 DO-204AP2 BYV12-BYV16 1.5A 100-1000V 1.5 0.3 DO-204AP3 BYV96A-BYV96E 1.5A 100-1000V 1.5 0.3 DO-204AP4 BYV27-50～200 2A 50-200V 1.1 0.025 DO-204AP5 BYV28-50～200 3.5A 50-200V 1.1 0.03 G36 BYT52A-BYT52M 1A 50-1000V 1.3 0.2 DO-204AP7 BYT54A-BYT54M 1.25A 50-1000V 1.5 0.1 DO-204AP8 BYT53A-BYT53M 1.5A 50-1000V 1.1 0.05 DO-204AP9 BYT56A-BYT56M 3A 200-1000V 1.4 0.1 G310 BYM26A-BYM26M 2.3A 200-1000V 1.5 0.03 G311 BYM36A-BYM36M 3A 200-1000V 1.1 0.15 G312 BYW32-BYW38 2A 200-1000V 1.1 0.2 DO-204AP13 BYW52-BYW56 2A 200-1000V 1.1 4 DO-204AP14 BYW72-BYW76 3A 200-600V 1.1 0.2 G315 BYW96A-BYW96E 3A 200-1000V 1.5 0.2 G316 BY228 3A 1500V 1.5 20 G3（2）GP、RGP系列玻钝芯片塑封二极管17 GP10-GP30 1-3A 50-1000V 1.118 RGP01-10～RGP01-20 0.1A 1000-2000V 2 0.2-0.5 DO-4119 RGP05-10～RGP05-20 0.5A 1000-2000V 2 0.2-0.5 DO-4120 RGP10-RGP60 1-6A 50-2000V 1.3 0.15-0.57.PD、TR、PR系列高压塑封二极管1 PD0112-PD0160 0.1A 1200-6000V 1.2-5 DO-412 PD0312-PD0360 0.3A 1200-6000V 1.2-5 DO-153 PD0512-PD0560 0.5A 1200-6000V 1.2-5 DO-154 PD112-PD130 1A 1200-3000V 1.2-4 DO-155 PD1512-PD1530 1.5A 1200-3000V 1.2-4 DO-156 PD212-PD220 2A 1200-2000V 1.2-2.5 DO-201AD7 PD312-PD320 3A 1200-2000V 1.2-2.5 DO-201AD8 PD612-PD620 6A 1200-2000V 1.2-2.5 R-69 TR0112-TR0160 0.1A 1200-6000V 1.5-8 0.5-0.8 DO-4110 TR0312-TR0360 0.3A 1200-6000V 1.5-8 0.5-0.8 DO-1511 TR0512-TR0560 0.5A 1200-6000V 1.5-8 0.5-0.8 DO-1512 TR112-TR130 1A 1200-3000V 1.5-6 0.5-0.8 DO-1513 TR1512-TR1530 1.5A 1200-3000V 1.5-6 0.5-0.8 DO-1514 TR212-TR220 2A 1200-2000V 1.5-2.7 0.5-0.8 DO-201AD15 TR312-TR320 3A 1200-2000V 1.5-2.7 0.5-0.7 DO-201AD16 TR612-TR620 6A 1200-2000V 1.5-2.7 0.5-0.8 R-617 PR01-PR1 0.1-1A 1200-3000V 1.5-4 0.1-0.5 DO-1518 RC2 0.3A 2000V 3 0.5 DO-4119 RU4D-RP3F 1.5A-2A 1300-1500V 1.5 0.3 DO-201AD 8.稳压二极管序号名称型号PZM VZW V稳压二极管1 BZX55 0.5W 2.4V-47V2 1N5985B～1N6031B 0.5W 2.4V-200V3 1N4728～1N4764 1W 3.3V-100V4 1N5911B～1N5956B 1.5W 2.7V-200V5 2CW37-2.4～36 0.5W 2.4V-36V6 2CW51-2CW68 0.25W 3V-28.5V7 2CW101-2CW121 1W 3V-37.5V8 2DW50-2DW64 1W 41V-190V9 2DW80-2DW190 3W 41V-190V10 2DW110-2DW151 10W 4.3V-470V11 2DW170-2DW202 50W 4.3V-200V12 温度补偿稳压二极管2DW230-2DW236 0.2W 5.8V-6.6V 9.高速开关二极管序号型号IC VRM Trr 外形mA V ns1 1N4148 150 100V 4 DO-352 1N4149-1N4154 150 35-100V 2-4 DO-353 1N4446-1N4454 150 40-100V 1-4 DO-354 1N914 75 100V 4 DO-355 BAV17-BA V21 250 25-250V 50 DO-356 BAW75-BAW76 300 35-75V 4 DO-357 2CK70-2CK79 10-280 20-60V 3-10 DO-358 2CK80-2CK85 10-300 20-60V 5-10 DO-359 1S1553-1S1555 100 70-35V 3 DO-3510 1S2471-1S2473 130-110 90-40V 3 DO-35几种常用二极管的特点1．整流二极管整流二极管结构主要是平面接触型，其特点是允许通过的电流比较大，反向击穿电压比较高，但PN结电容比较大，一般广泛应用于处理频率不高的电路中。

电子制作中常用二极管的主要参数及封装丝印二极管是电子电路中常用的元件之一，其在电子电路中可以作为整流、检波、钳位保护等用途。

本文介绍一下电子爱好者搞电子制作时经常用到的一些二极管的主要电参数及封装丝印。

1、常用的整流二极管电子制作中常用二极管的主要参数及封装丝印1N4001整流二极管1N4001整流二极管是1N40xx系列中常用的管子，其耐压值为50V，整流电流为1A，在一些低压稳压电源中很常见。

对于直插的1N4001二极管，带有白色色环的那一端为负极（其它型号的直插二极管亦然）。

贴片封装的1N4001的丝印为M1，其参数与直插的1N4001的参数一样。

电子制作中常用二极管的主要参数及封装丝印贴片1N4001二极管电子制作中常用二极管的主要参数及封装丝印▲1N4007整流二极管1N4007二极管可以说是1N40xx系列中最常用的二极管，该管耐压值为1000V，整流电流为1A，其广泛用于电子镇流器、LED驱动器中作为低频高压整流。

电子制作中常用二极管的主要参数及封装丝印▲贴片1N4007二极管电子制作中常用二极管的主要参数及封装丝印▲1N5408整流二极管1N40xx系列二极管的整流电流为1A，若需要大电流整流，可以选用整流电流为3A的1N54xx的整流二极管。

其中1N5408是该系列中最常用的二极管。

该管的耐压值可达1000V。

电子制作中常用二极管的主要参数及封装丝印▲6A10整流二极管电子制作中常用二极管的主要参数及封装丝印▲10A10整流二极管若需要更大电流的整流二极管，可以选用6A10及10A10，它们的耐压值皆为1000V，整流电流分别为6A和10A。

2、常用的肖特基二极管肖特基二极管高频性能良好，正向压降小，多用于开关电源及逆变器中作高频整流。

电子制作中常用二极管的主要参数及封装丝印▲1N5819肖特基二极管1N5819肖特基二极管高频性能良好，正向压降低（在0.3V左右），在一些输出电流1A 以下的锂电池充电器中很常见。

9月28日常用二极管参数整流二极管主要参数50V 100V 200V 300V 400V 500V 600V 800V 1000V1A 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N40071.5A 1N5391 1N5392 1N5393 1N5394 1N5395 1N5396 1N5397 1N5398 1N5399 2A PS200 PS201 PS202 PS204 PS206 PS208 PS2093A 1N5400 1N5401 1N5402 1N5404 1N5405 1N5406 1N5407 1N5408 1N5409 稳压二极管主要参数型号最大功耗(mW) 稳定电压(V) 电流(mA) 代换型号国产稳压管日立稳压管最小值最大值新型号旧型号HZ4B2 500 3.8 4 5 2CW102 2CW21 4B2HZ4C1 500 4 4.2 5 2CW102 2CW21 4C1HZ6 500 5.5 5.8 5 2CW103 2CW21A 6B1HZ6A 500 5.2 5.7 5 2CW103 2CW21AHZ6C3 500 6 6.4 5 2CW104 2CW21B 6C3HZ7 500 6.9 7.2 5 2CW105 2CW21CHZ7A 500 6.3 6.9 5 2CW105 2CW21CHZ7B 500 6.7 7.3 5 2CW105 2CW21CHZ9A 500 7.7 8.5 5 2CW106 2CW21DHZ9CTA 500 8.9 9.7 5 2CW107 2CW21EHZ11 500 9.5 11.9 5 2CW109 2CW21GHZ12 500 11.6 14.3 5 2CW111 2CW21HHZ12B 500 12.4 13.4 5 2CW111 2CW21HHZ12B2 500 12.6 13.1 5 2CW111 2CW21H 12B2HZ18Y 500 16.5 18.5 5 2CW113 2CW21JHZ20-1 500 18.86 19.44 2 2CW114 2CW21KHZ27 500 27.2 28.6 2 2CW117 2CW21L 27-3HZT33-02 400 31 33.5 5 2CW119 2CW21MRD2.0E(B) 500 1.88 2.12 20 2CW100 2CW21P 2B1RD2.7E 400 2.5 2.93 20 2CW101 2CW21SRD3.9EL1 500 3.7 4 20 2CW102 2CW21 4B2RD5.6EN1 500 5.2 5.5 20 2CW103 2CW21A 6A1RD5.6EN3 500 5.6 5.9 20 2CW104 2CW21B 6B2RD5.6EL2 500 5.5 5.7 20 2CW103 2CW21A 6B1RD6.2E(B) 500 5.88 6.6 20 2CW104 2CW21BRD7.5E(B) 500 7 7.9 20 2CW105 2CW21CRD10EN3 500 9.7 10 20 2CW108 2CW21F 11A2RD11E(B) 500 10.1 11.8 15 2CW109 2CW21GRD12E 500 11.74 12.35 10 2CW110 2CW21H 12A1RD12F 1000 11.19 11.77 20 2CW109 2CW21GRD13EN1 500 12 12.7 10 2CW110 2CW21H 12A3RD15EL2 500 13.8 14.6 15 2CW112 2CW21J 12C3RD24E 400 22 25 10 2CW116 2CW21H 24-1RD24F 400 24 28 10 2CW117 2CW21LRD36EL1 500 32 34 15 2CW119 2CW21M 33-2RD57E 500 48 54 10 1DS55-1805Z5.1Y 500 4.94 5.2 2CW103 2CW21A 5C205Z5.6Z 500 5.61 5.91 2CW104 2CW21B 6B205Z6.2Y 500 5.96 6.27 41 2CW104 2CW21B 6C205Z7.5Y 500 7.07 7.45 34 2CW105 2CW21C05Z7.5Z 500 7.3 7.7 34 2CW105 2CW21C 7C205Z9.1Y 500 8.9 9.3 30 2CW107 2CW21E 9C105Z12 500 11.13 12.35 21 2CW110 2CW21H05Z12Z 500 12 12.6 20 2CW110 2CW21H 12A305Z13X 500 12.11 12.75 19 2CW110 2CW21H 12A305Z13Z 500 13.5 14.1 18 2CW111 2CW21H 12C205Z13Y 500 12.55 13.21 19 2CW111 2CW21H 12B205Z15 500 14.4 15 17 2CW112 2CW21J 15-205Z15Y 500 13.89 14.62 17 2CW111 2CW21H 12C305Z18 500 16.5 18.5 14 2CW113 2CW21J05Z18Y 500 16.82 17.7 14 2CW113 2CW21J 18-1EQA01-11B 500 10.1 11.8 15 2CW109 2CW21GEQA01-12Z 500 11.2 13.1 15 2CW110 2CW21HEQA02-07B 400 6.66 7.01 20 2CW105 2CW21C 7A3EQA02-25A 500 24 25.5 2CW116 2CW21L 24-3TVSQA106SB 500 5.88 6.6 20 2CW104 2CW21BTVSQA111SB 500 10.4 11.6 10 2CW109 2CW21GTVSQA111SE 500 11 11.5 10 2CW109 2CW21G 11C2MA1130 1000 12.4 14.1 5 2CW111 2CW21HMA1330 500 31 35 25 2CW120 2CW21NM4030 500 2.9 3 5 2CW101 2CW21SuPC574JAG 200 31 35 25 2CW120 2CW21NRIMV 135 160 ZDW59恒流二极管主要参数型号恒定电流(ma) 起始电压Us(V) 动态电阻(MΩ) 耐压分档(UHV) 2DH00 ≤0.05 〈0.5 ≥8 A:≥202DH01 0.1±0.05 〈0.8 ≥82DH02 0.2±0.05 〈1.5 ≥52DH03 0.3±0.05 〈1.5 ≥5 B:≥302DH04 0.4±0.05 〈2 ≥2.52DH05 0.5±0.05 〈2 ≥2.52DH06 0.6±0.05 〈2 ≥2.5 C:≥402DH07 0.7±0.05 〈2 ≥1.52DH08 0.8±0.05 〈3 ≥1.52DH09 0.9±0.05 〈3 ≥1 D:≥502DH1 1±0.05 〈3 ≥12DH2 2±0.05 〈3 ≥0.52DH3 3±0.05 〈3.5 ≥0.42DH4 4±0.05 〈3.5 ≥0.32DH5 5±0.05 〈4.5 ≥0.252DH6 6±0.05 〈4.5 ≥0.152DH7 7±0.05 〈5 ≥0.15变容二极管主要参型号电容量（工作电压）电容比率工作频率最小值最大值303B 3~5p(25V) 18p(3V) 〉6 1000MHz2AC1 2p(25V) 27p(3V) 〉7 50MHz2CC1 3.6p(25V) 20p(3V) 4~6 50MHz2CB14 3p(25V) 18~30p(3V) 5~7 50MHz2CC-32 2.5p(25V) 25p(3V) 4.5 〉800MHzISV-101 12p(10V) 32p(2.5V) 2.4 100MHzAM-109 30p(9V) 460p(1V) 15 AMBB-112 17p(6V) 12p(3V) 1.8 AMISV-149 30p(8V) 540p(1V) 18 AMS-153 2.3p(9V) 16p(2V) 7 〉600MHzMV-209 11p(9V) 33p(1.5V) 3 UHFKV-1236 30p(8V) 540p(1V) 20 AMKV-1310 43p(8V) 93p(2V) 2.3 〉100MHzIS149 30p(8V) 540p(1V) 18 AMS208 2.7p(9V) 17p(4V) 〉4.5 〉900MHzMV2105 6p(9V) 22p(4V) 2.5 UHFDB300 6.8p(25V) 18p(3V) 1.8 50MHzBB112 10p(25V) 180p(3V) 〉16 AM快恢复二极管主要参数国外型号Vr(V) If(A) Ifsm(A) VF(V) Trr(us) Ir(ua) 适用机型代用型号ES1A 400 0.75 30 2.5 1.5 10 日立三洋CN08EEU1 400 0.35 15 2.5 0.4 10 东芝三洋2CZ34HEU01A 600 0.35 15 2.5 0.4 10 三洋CF03-06EU2 400 1 15 1.4 0.3 10 三洋CFR10-04EU2Z 200 1 15 1.4 0.3 10 三洋CFR10-02EU3A 600 1.5 20 1.5 0.4 10 三洋CFR15-06RC2 600 1 20 1.5 0.4 10 松下CRR02-20RU3 800 1.5 20 1.5 0.4 10 三菱CRF15-06S5295G 400 0.5 30 2 0.4 10 东芝CFR05-04S5295J 600 0.5 30 1.5 0.4 10 东芝CFR05-06RGP10 600 1 30 1.3 0.4 10 胜利夏普CFR10-06RU2 600 1 20 1.5 0.4 10 松下胜利NEC CFR10-06 TVSC2406SM1-02FRA 200 0.8 35 1 0.4 10 东芝CFR08-02TVR06 400 0.6 25 1.4 0.3 10 NEC CFR06-04V09 400 0.8 35 1.6 0.4 10 日立胜利2CZ305V09C 200 0.8 35 1.6 0.4 10 日立CFR08-02V11 日立2CZ306IS2471 60 0.15 1 0.8 0.03 10 三菱IS2096IS1553 70 0.1 1 1.4 ---- 0.5 东芝IS1553IS1555 35 0.1 1 1.4 ---- 0.5 东芝IS15553JH61 600 3 60 1.5 0.2 10 东芝CFR30-0611:21 | 阅读评论(1) | 固定链接 | 电器维修资料常用三极管参数MPSA42 NPN 21E 电话视频放大300V 0.5A 0.625W MPSA92 PNP 21E 电话视频放大300V 0.5A 0.625WMPS2222A NPN 21 高频放大75V 0.6A 0.625W 300MHZ 9011 NPN EBC 高频放大50V 30mA 0.4W 150MHz9012 PNP 贴片低频放大50V 0.5A 0.625W9013 NPN EBC 低频放大50V 0.5A 0.625W9013 NPN 贴片低频放大50V0.5A0.625W9014 NPN EBC 低噪放大50V0.1A0.4W150MHZ9015 PNP EBC 低噪放大50V0.1A0.4W150MHZ9018 NPN EBC 高频放大30V50MA0.4W1GHZ8050 NPN EBC 高频放大40V1.5A1W100MHZ8550 PNP EBC 高频放大40V1.5A1W100MHZ2N2222 NPN 4A 高频放大60V0.8A0.5W25/200NSβ=452N2222A NPN 小铁高频放大75V0.6A0.625W300MHZ2N2369 NPN 4A 开关40V0.5A0.3W800MHZ2N2907 NPN 4A 通用60V0.6A0.4W26/70NSβ=2002N3055 NPN 12 功率放大100V15A115W2N3440 NPN 6 视放开关450V1A1W15MHZ2N3773 NPN 12 音频功放开关160V16A150W COP 2N6609 2N3904 NPN 21E 通用60V0.2Aβ=100-4002N3906 PNP 21E 通用40V0.2Aβ=100-4002N5401 PNP 21E 视频放大160V0.6A0.625W100MHZ2N5551 NPN 21E 视频放大160V0.6A0.625W100MHZ2N5685 NPN 12 音频功放开关60V50A300W2N6277 NPN 12 功放开关180V50A250W2N6609 PNP 12 音频功放开关160V15A150W COP 2N3773 2N6678 NPN 12 音频功放开关650V15A175W15MHZ2N6718 NPN 小铁音频功放开关100V2A2W50MHZ3DA87A NPN 6 视频放大100V0.1A1W3DG6A NPN 6 通用15V20mA0.1W100MHz3DG6B NPN 6 通用20V20mA0.1W150MHz3DG6C NPN 6 通用20V20mA0.1W250MHz3DG6D NPN 6 通用30V20mA0.1W150MHz3DG12C NPN 7 通用45V0.3A0.7W200MHz3DK2B NPN 7 开关30V30mA0.2W3DK4B NPN 7 开关40V0.8A0.7W3DK7C NPN 7 开关25V50mA0.3W3DD15D NPN 12 电源开关300V5A50W3DD102C NPN 12 电源开关300V5A50W3522V 5.2V稳压管录像机用A634 PNP 28E 音频功放开关40V2A10WA708 PNP 6 NF/S 80V0.7A0.8WA715C PNP 29 音频功放开关35V2.5A10W160MHZA733 PNP 21 通用50V0.1A180MHZA741 PNP 4 S 20V0.1A <70/120nSA781 PNP 39B 开关20V0.2A <80/160NSA928 PNP ECB 通用20V1A0.25WA933 PNP 21 Uni 50V0.1A140MHzA940 PNP 28 音频功放开关150V1.5A25W4MHZ /C2073A950 PNP 21 通用30V0.8A0.6WA966 PNP 21 音频激励输出30V1.5A0.9W COP:C2236A968 PNP 28 音频功放开关160V1.5A25W100MHZ /C2238 A1009 PNP BCE 功放开关350V2A15WA1012 PNP 28 音频功率放60V5A25WA1013 PNP 21 视频放大160V1A0.9WA1015 PNP 21 通用60V0.15A0.4W8MHZA1020 PNP 21 音频开关50V2A0.9WA1123 PNP 21 低噪放大150V0.05A0.75WA1162 PNP 21d 通用贴片50V0.15A0.15WA1216 PNP BCE 功放开关180V17A200W20MHZ /2922A1220 PNP 29 音频功放开关120V1.5A20W150MHZ/C2690 A1265 PNP BCE 功放开关140V10A100W30MHZ /C3182 A1295 PNP BCE 功放开关230V17A200W30MHZ /C3264 A1301 PNP BCE 功放开关160V10A100W30MHZ /C3280 A1302 PNP BCE 功放开关200V15A150W30MHZ /C3281 A1358 ? PNP 高频120V1A10W120MHZA1444 PNP BCE 高速电源开关100V15A30W80MHZA1494 PNP BCE 功放开关200V17A200W20MHZ /C3858 A1516 PNP BCE 功放开关180V12A130W25MHZA1668 PNP 28B 电源开关200V2A25W20MHZA1785 PNP BCE 驱动400V1A1W/120V1A0.9W140MHA1941 PNP BCE 功放开关140V10A100WCOP:5198A1943 PNP BCE 功放开关230V15A150W /C5200 原A1988 PNP 30 功放开关B449 PNP 12 功放开关50V3.5A22.5W 锗管B631K PNP 29 音频功放开关120V1A8W130MHZ /D600K B647 PNP 21 通用120V1A0.9W140MHZ /D667B649 PNP 29 视放180V1.5A1W /D669B669 PNP 28 达林顿功放70V4A40WB673 PNP 28 达林顿功放100V7A40WB675 PNP 28 达林顿功放60V7A40WB688 PNP BCE 音频功放开关120V8A80W /D718B734 PNP 39B 通用60V1A1W /D774B744 PNP 21 通用30V0.1A0.25WB772 PNP 29 音频功放开关40V3A10WB774 PNP 21 通用30V0.1A0.25WB817 PNP 30 功放开关160V12A100W /D1047B834 PNP 28 功放开关60V3A30WB937A PNP 功放开关60V2A35 DRALB1020 PNP 28 功放开关达林顿100V7A40Wβ=6000B1079 PNP 30 达林顿功放100V20A100Wβ=5000/D1559 B1185 PNP 28B 功放开关60V3A25W 70MHZ /D1762B1238 PNP ECB 功放开关80V0.7A1W 100MHZB1240 PNP 39B 功放开关40V2A1W100HZB1243 PNP 39B 功放开关40V3A1W70HZB1316 PNP 54B 驱动功放达林顿100V2A10Wβ=15000B1317 PNP BCE 音频功放180V15A150W COP:D1975B1335 PNP 28 音频功放低噪80V4A30W 12MHZB1375 PNP BCE 音频功放60V3A2W9MHZB1400 PNP 28B 达林顿功放120V6A25W β=1000-20000 B1429 PNP BCE 功放开关180V15A150WB1494 PNP BCE 达林顿功放120V25A120Wβ=2000-20000 C106 NPN EBC 音频功放开关60V1.5A15WC380 NPN 21 高频放大35V0.03A250MHZC458 NPN 21 通用30V0.1A230MHzC536 NPN 21 通用40V0.1A180MHZC752 NPN 21 通用30V0.1A300MHzC815 NPN 21 通用60V0.2A0.25WC828 NPN 21 通用45V0.05A0.25WC900 NPN 21 低噪放大30V0.03A100MHZC943 NPN 4A 通用60V0.2A200MHZC945 NPN 21 通用50V0.1A0.5W250MHZC1008 NPN 6 通用80V0.7A0.8W50MHZC1162 NPN 29 音频功放开关35V1.5A10WC1213 NPN 39B 监视器专用35V0.5A0.4WC1222 NPN 21 低噪放大60V0.1A100MHZC1494 ? NPN 40A 发射36V6A PQ=40W/175MHZC1507 NPN 28 视放300V0.2A15WC1674 NPN 21 HF/ZF 30V0.02A600MHzC1815 NPN 21 通用60V0.15A0.4W8MHZC1855 NPN 21f HF/ZF 20V0.02A550MHzC1875 NPN 12 彩行1500V3.5A50WC1906 NPN 21 高频放大30V0.05A1000MHZC1942 NPN 12 彩行1500V3A50WC1959 NPN 21 通用30V0.4A0.5W300MHzC1970 NPN 28 手机发射40V0.6A PQ=1.3W/175MHZC1971 NPN 28A 手机发射35V2.0A PQ=7.0W/175MHZC1972 NPN 28A 手机发射35V3.5A PQ=15W/175MHZC2012 NPN 21 HF 30V0.03A200MHZC2027 NPN 12 行管1500V5A50WC2036C2068 NPN 28E 视频放大300V0.05A1.5W80MHZC2073 NPN 28 功率放大150V1.5A25W4MHZ /A940C2078 NPN 28 音频功放开关80V3A10W150MHZC2120 NPN 21 通用30V0.8A0.6WC2228 NPN 21 视频放大160V0.05A0.75WC2230 NPN 21 视频放大200V0.1A0.8WC2233 NPN 28 音频功放开关200V4A40WC2236 NPN 21 通用30V1.5A0.9W /A966C2238 NPN 28 音频功放开关160V1.5A25W100MHZ /A968 C2320 NPN 21 通用50V0.2A0.3W200MHZC2335 NPN 28 视频功放500V7A40WC2373 NPN 28 功放200V7.5A40WC2383 NPN 21 视频开关160V1A0.9W /A1015C2443 NPN 大铁功放开关600V50A400WC2481 NPN 29 音频功放开关150V1.5A20WC2482 NPN 21 视频放大300V0.1A0.9WC2500 NPN 21 通用30V2A0.9W150MHZC2594 NPN 29 音频功放开关40V5A10WC2611 NPN 29 视频放大300V0.1A1.25WC2625 NPN 30 音频功放开关450V10A80WC2682 NPN 29 NF/Vid 180V0.1A8WC2688 NPN 29 视放管300V0.2A10W80MHZC2690 NPN 29 音频功放开关120V1.2A20W150MHZ/A1220P C2751 NPN BCE 电源开关500V15A120Wβ=40C2837 NPN 30 音频功放开关150V10A100WC2898 NPN 28 音频功放开关500V8A50WC2922 NPN 43 音频功放开关180V17A200W50MHZ /A1216 C3026 NPN 12 开关管1700V5A50Wβ=20C3030 NPN BCE 开关管达林顿900V7A80Wβ=15C3039 NPN 28 电源开关500V7A50Wβ=40C3058 NPN 12 开关管600V30A200W β=15C3148 NPN 28 电源开关900V3A40Wβ=15C3150 NPN 28 电源开关900V3A50Wβ=15C3153 NPN 30 电源开关900V6A100Wβ=15C3182 NPN 30 功放开关140V10A100Wβ=95/A1265C3198 NPN 21 高频放大60V0.15A0.4W130MHZC3262 NPN BCE 达林顿功放800V10A100WC3264 NPN BCE PA功放开关230V17A200Wβ=170/A1295 C3280 NPN 30 音频功放开关160V12A120Wβ=100C3281 NPN 30 音频功放开关200V15A150W30MHZβ=100 C3300 NPN 30 音频功放开关100V15A100W β=600C3310 NPN 28C 电源开关500V5A40W β= 20C3320 NPN 28C 电源开关500V15A80W β= 15C3355 NPN 21F 高频放大20V0.1A6500MHZC3358 NPN 40B 高频放大20V0.1A7000MHZC3457 NPN BCE 电源开关1100V3A50Wβ=12C3460 NPN BCE 电源开关1100V6A100Wβ=12C3466 NPN BCE 电源开关1200V8A120Wβ=10C3505 NPN 28B 电源开关900V6A80W β=20C3527 NPN BCE 电源开关500V15A100Wβ=13C3528 NPN BCE 电源开关500V20A150Wβ=13C3595 NPN 29 射频30V0.5A1.2Wβ=90C3679 NPN BCE 电源开关900V5A100W6MHZC3680 NPN BCE 电源开关900V7A120W6MHZC3688 NPN BCE 彩行1500V10A150WC3720 NPN BCE 彩行1200V10A200WC3783 NPN BCE 高压高速开关900V5A100W 黄河21"C3795 NPN BCE 高压高速开关900V5A2W8MHzC3807 NPN BCE 低噪放大30V2A1.2W260MHZC3858 NPN BCE 功放开关200V17A200W20MHZ /A1494 C3866 NPN BCE 高压高速开关900V3A40WC3873 NPN BCE 高压高速开关500V12A75W30MHZC3886 NPN BCE 开关,行管1400V8A50W8MHZC3893 NPN 28B 行管1400V8A50W8MHZC3907 NPN 28B 功放开关180V12A130W30MHZC3953 NPN 29 视放120V0.2A1.3W 4000MHZC3987 NPN 28 达林顿50V3A20W β=1000C3995 NPN BCE 行管1500V12A180W 34寸C3997 NPN BCE 行管1500V15A250WC3998 NPN BCE 行管1500V25A250WC4024 NPN BCE 功放开关100V10A35W 24MHZC4038 NPN BCE 门电路50V0.1A0.3W180MHZC4059 NPN BCE 高速开关600V15A130W 0.5/2.2USC4106 NPN BCE 电源开关500V7A50W20MHZ?C4111 NPN BCE 开关行管1500V10A150WC4119 NPN BCE 微波炉开关1500V15A250WC4231 NPN 50C 音频功放800V2A30WC4237 NPN BCE 高压高速开关1000V8A120W30MHZC4242 NPN BCE 高压高速开关450V7A40WC4288 NPN BCE 行管1400V12A200W8MHZC4297 NPN BCE 电源开关500V12A75W10MHZC4517 NPN BCE 音频功放550V3A30W6MHZC4532 NPN BCEC4582 NPN 28b 电源开关600V15A75W20MHZON4673 NPN BCEON4873 NPN BCEC4706 NPN BCE 电源开关900V14A130W6MHzC4742 NPN 46 彩行1500V6A50W(带阻尼)C4745 NPN 46 彩行1500V6A50WC4747 NPN 46 彩行1500V10A50WC4769 NPN BCE 微机行管1500V7A60W(带阻尼)C4913 NPN BCE 大屏视放管2000V0.2A35WC4924 NPN BCE 音频功放800V10A70WC4927 NPN BCE 行管1500V8A50WC4927 NPN BCE SONY29"行管1500V8A50W 原装C4941 NPN BCE 行管1500V6A65W 500/380NSC4953 NPN BCE 500V2A25WC5020 NPN BCE 彩行1000V7A100WC5068 NPN BCE 彩行1500V10A50WC5086 NPN BCE 彩行1500V10A50WC5088 NPN BCE 彩行1500V10A50WC5129 NPN BCE 彩显行管1500V8A50W(带阻)C5132 NPN BCE 彩行1500V16A50WC5144 NPN BCE 大屏彩行1700V20A200WC5148 NPN BCEC5149 NPN BCE 高速高频行管1500V8A50W(带阻)C5198 NPN BCE 功放开关140V10A100WC5200 NPN BCE 功放开关230V15A150W /A1943 原C5207 NPN BCE 彩行1500V10A50W 原C5243 NPN BCE 彩行1700V15A200W 原C5244 NPN BCE 彩行1700V15A200WC5249 NPN BCEC5250 NPN BCE 开关1000V7A100W 原C5251 NPN BCE 彩行1500V12A50W 原C5252 NPN BCE 彩行1500V15A100W 原C5294 NPN BCEC5296 NPN BCE 开关管25"--34"大屏彩显电源管C5297 NPN BCE 开关管25"--34"大屏彩显电源管C5331 NPN BCE 大屏彩显行管1500V15A180WC5423 NPN BCED40C NPN ECB 对讲机用40V0.5A40W75MHZ(达林顿) D325 NPN BCE 功放开关50V3A25WD385 NPN 11 达林顿功放100V7A30WD400 NPN 21 通用25V1A0.75WD415 NPN 29 音频功放开关120V0.8A5WD438 NPN 21 通用500V1A0.75W100MHzD547 NPN 大铁功放开关600V50A400WD560 NPN BCE 达林顿功放150V5A30WD600K NPN 29 音频功放开关120V1A8W130MHZ/B631K D637 NPN 39E 通用60V0.1A150MHZ ****D667 NPN 21 视频放大120V1A0.9W140MHZ/B647D669 NPN 29 视频放大180V1.5A1W140MHZ/D669D718 NPN 30 音频功放开关120V8A80W /B668D774 NPN 39B 通用100V1A1W /B734D789 NPN 21 音频输出100V1A0.9WD820 NPN 12 彩行1500V5A50WD870 NPN 12 彩行1500V5A50W RRRRD880 NPN 28 音频功放开关60V3A10WD882 NPN 29 音频功放开关40V3A30WD884 NPN 28 音频功放开关330V7A40WD898 NPN 12 彩行1500V3A50WD951 NPN 12 彩行1500V3A65WD965 NPN 21 音频40V5A0.75WD966 NPN 21 音频40V5A1WD985 NPN 29 功放150V1.5A10WD986 NPN 29 功放150V1.5A10WD1025 NPN 28 达林顿功放200V8A50WD1037 NPN BCE 音频功放开关150V30A180WD1047 NPN 30 音频功放开关160V12A100W /B817D1071 NPN 28 功放300V6A40W DRA-LD1163A NPN 28 行偏转用350V7A40W60MHzD1175 NPN 12 行偏转用1500V5A100W β=15 原D1273 NPN 28 音频功放80V3A40W50MHZβ=1500D1302 NPN 21 音频25V0.5A0.5W200MHZD1397 NPN BCE 开关1500V3.5A50W3MHzD1398 NPN BCE 开关1500V5A50W3MHzD1403 NPN 28B 彩行1500V6A120WD1403 NPN 28B 彩行1500V6A120W 原D1415 NPN 28B 功放电源开关100V7A40Wβ=6000达林顿D1416 NPN 28B 功放电源开关80V7A40Wβ=6000(达林顿) D1426 NPN 28B 彩行1500V3.5A80Wβ=12 RRRRRD1427 NPN 28B 彩行1500V5A80Wβ=12 RRRRRD1428 NPN 28B 彩行1500V6A80Wβ=12 RRRRD1431 NPN 28B 彩行1500V5A80Wβ=20D1433 NPN 28B 彩行1500V7A80Wβ=20D1439 NPN BCE 彩行1500V3A80Wβ=8D1541 NPN 28B 彩行1500V3A80Wβ=20D1545 NPN 28B 彩行1500V5A50Wβ=20D1547 NPN BCE 彩行1500V7A80Wβ=20D1554 NPN BCE 彩行1500V3.5A80Wβ=12D1555 NPN BCE 彩行1500V5A80Wβ=12D1556 NPN BCE 彩行1500V6A80Wβ=12D1559 NPN BCE 达林顿功放100V20A100Wβ=5000/B1079 D1590 NPN 28 达林顿功放150V8A25W β=15000D1632 NPN 28B 彩行1500V4A70WD1640 NPN 29 达林顿功放120V2A1.2W β=4000-40000D1651 NPN SP 彩行1500V5A60W3MHZD1710 NPN BCE 彩行1500V5A50WD1718 NPN 28C 音频功放180V15A3.5W20MHZD1762 NPN BCE 音频功放开关60V3A25W90MHZ /B1185 D1843 NPN BCE 低噪放大50V1A1WD1849 NPN 50A 彩行1500V7A120WD1850 NPN 50A 彩行1500V7A120WD1859 NPN 50A 音频80V0.7A1W120MHZD1863 NPN 50A 音频120V1A1W100MHZD1877 NPN 30 彩行1500V4A50W(带阻尼)D1879 NPN 30 彩行1500V6A60W(带阻尼)D1887 NPN 30 彩行1500V10A70WD1930 NPN 21 达林顿达林顿100V2A1.2Wβ=1000D1975 NPN 53A 音频功放180V15A150W COP:B1317D1978 NPN 21 达林顿120V1.5A0.9Wβ=30000D1980 NPN 61B 达林顿100V2A10Wβ=1000-10000D1981 NPN ECB 达林顿100V2A1WD1993 NPN 45B 音频低噪55V0.1A0.4WD1994A NPN ECB 音频驱动60V1A1WD1997 NPN 45B 激励管40V3A1.5W100MHZD2008 NPN ECB 音频功放80V1A1.2WD2012 NPN BCE 音频功放60V3A2W3MHZD2136 NPN ECB 功放80V1A1.2WD2155 NPN 53A 音频功放180V15A150WD2256 NPN 46 达林顿功放120V25A125Wβ=2000-20000 D2334 NPN 28B 彩行1500V5A80WD2335 NPN BCE 彩行1500V7A100WD2349 NPN BCE 大屏彩显行管D2374 NPN BCED2375 NPN BCED2388 NPN EBC 达林顿90V3A1.2WD2445 NPN BCE 彩行1500V12.5A120WD2498 NPN BCE 彩行1500V6A50WD2588 NPN BCE 点火器用DK55 NPN BEC 开关400V4A60WBC307 PNP 21a 通用50V0.2A0.3WBC327 PNP CBE 低噪音频50V0.8A0.625W COM BC337 BC337 NPN 21a 音频激励低噪50V0.8A0.625W COM BC327 BC338 NPN 21a 通用激励50V0.8A0.6BC546 NPN 21a 通用80V0.2A0.5WBC547 NPN CBE 通用50V0.2A0.5W300MHZBD135 NPN 29 音频功放45V1.5A12.5WBD136 PNP 29 音频功放45V1.5A12.5WBD137 NPN 29 音频功放60V1.5A12.5WBD138 PNP 29 音频功放60V1.5A12.5WBD139 PNP 29 音频功放80V1.5A12.5WBD237 NPN 29 音频功放100V2A25WBD238 PNP 29 音频功放100V2A25WBD243 NPN 28 音频功放45V6A65WBD244 PNP 28 音频功放45V6A65WBD681 NPN 29 达林顿功放100V4A40WBD682 NPN 29 达林顿功放100V4A40WBF458 NPN 29 视放250V0.1A10WBU208A NPN 12 彩行1500V5A12.5WBU208D NPN 12 彩行1500V5A12.5W (带阻尼)BU323 NPN 28 达林顿功放450V10A125WBU406 NPN 28 行管400V7A60WBU508A NPN 28 行管1500V7.5A75WBU508A NPN 28 行管1500V7.5A75W 原BU508D NPN 28 行管1500V7.5A75W (带阻尼)BU806 NPN 28 功放400V8A60W DAR-LBU932R NPN 12 功放500V15A150W DAR-LBU941 NPN 12BU1508DX NPN 28 开关功放BU2506DX NPN 30 开关功放1500V7A50W /600NSBU2508AF NPN 30 开关功放700V8A125W /600NSBU2508AX NPN 30 开关功放700V8A125W /600NSBU2508DF NPN 30 开关功放700V8A125W/600NS(带阻尼) BU2508DX NPN 30 开关功放1500V8A50W/600NS(带阻尼) BU2520AF NPN 30 开关功放800V10A150W 1/500NSBU2520AX NPN 30 开关功放1500V10A150W 1/500NS BU2520DF NPN 30 开关功放800V10A150W1/500NS(带阻) BU2520DX NPN 30 开关功放1500V10A50W/600NS (带阻) BU2522AF NPN 30 开关功放1500V11A150W /350NSBU2522AX NPN 30 开关功放1500V11A150W /350NSBU2525AF NPN 30 开关功放1500V12A150W /350NSBU2525AX NPN 30 开关功放1500V12A150W /350NSBU2527AF NPN 30 开关功放1500V15A150WBU2532AW NPN 30 开关功放1500V15A150W(大屏)BUH515 NPN BCE 行管1500V10A80WBUH515D NPN BCE 行管1500V10A80W(带阻尼)BUS13A NPN 12 开关功放1000V15A175WBUS14A NPN 12 开关功放1000V30A250WBUT11A NPN 28 开关功放1000V5A100WBUT12A NPN 28 开关功放450V10A125WBUV26 NPN 28 音频功放开关90V14A65W /250nsBUV28A NPN 28 音频功放开关225V10A65W /250nsBUV48A NPN 30 音频功放开关450V15A150WBUW13A NPN 30 功放开关1000V15A150WBUX48 NPN 12 功放开关850V15A125WBUX84 NPN 30 功放开关800V2A40WBUX98A NPN 12 功放开关400V30A210W5MHZDTA114 PNP 10K-10K 160V0.6A0.625W(带阻)DTC143 NPN 录像机用4.7K-4.7KHPA100 NPN BCE 大屏彩显行管21#HPA150 NPN BCE 大屏彩显行管21#HSE830 PNP BCE 音频功放80V115W1MHZHSE838 NPN BCE 音频功放80V115W1MHZ COP/MJ4502MN650 NPN BCE 行管1500V6A80WMJ802 NPN 12 音频功放开关90V30A200WMJ2955 PNP 12 音频功放开关60V15A115WMJ3055 NPN 12 音频功放开关60V15A115WMJ4502 PNP 12 音频功放开关90V30A200W COP/MJ802MJ10012 NPN 12 达林顿400V10A175WMJ10015 NPN 12 电源开关400V50A200WMJ10016 NPN 12 电源开关500V50A200WMJ10025 12 电源开关850V20A250WMJ11032 NPN 12 电源开关120V50A300W DAR-LMJ11033 PNP 12 电源开关120V50A300W DAR-LMJ13333 NPN 12 电源开关400V20A175WMJ15024 NPN 12 音频功放开关400V16A250W4MHZ(原25.00) MJ15025 PNP 12 音频功放开关400V16A250W4MHZ(原25.00) MJE271 PNP 29 达林顿MJE340 NPN 29 视放300V0.5A20WMJE350 PNP 29 视放300V0.5A20WMJE2955T PNP BCE 音频功放开关60V1075W2MHZMJE3055T NPN BCE 音频功放开关70V1075W2MHZMJE5822 PNP BCE 音频功放开关500V8AMJE9730 NPN BCEMJE13003 NPN 29 功放开关400V1.5A14WMJE13005 NPN 28 功放开关400V4A60WMJE13007 NPN 28 功放开关1500V2.5A60WSE800TIP31C NPN BCE 功放开关100V3A40W3MHZTIP32C PNP BCE 功放开关100V3A40W3MHZTIP35C NPN 30 音频功放开关100V25A125W3MHZTIP36C PNP 30 音频功放开关100V25A125W3MHZTIP41C NPN 30 音频功放开关100V6A65W3MHZTIP42C PNP 30 音频功放开关100V6A65W3MHZTIP102 NPN 28 音频功放开关100V8A2WTIP105 28 音频功放开关TIP122 NPN 28 音频功放开关100V8A65W DARLTIP127 PNP 28 音频功放开关100V8A65W DARLTIP137 PNP 28 音频功放开关100V8A70W DARLTIP142 NPN 30 音频功放开关100V10A125W DAR-LTIP142大NPN 30 音频功放开关100V10A125W DAR-L TIP147 PNP 30 音频功放开关100V10A125W DAR-L 0 TIP147大PNP 30 音频功放开关100V10A125W DAR-L 0 TIP152 电梯用TL431 21 电压基准源UGN3120 SGO 霍尔开关UGN3144 SGO 霍尔开关60MIAL1 电磁/微波炉1000V60A300WT30G40 NPN BCE 大功率开关管400V30A300W5609 COML:56105610 COML:56099626 NPN 21 通用。

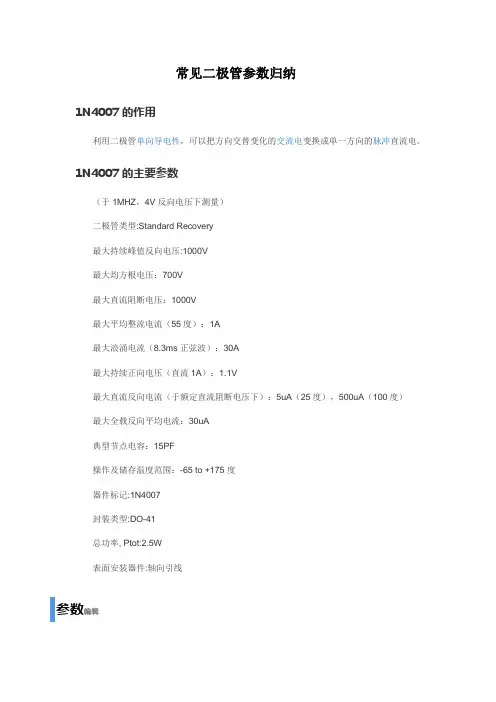

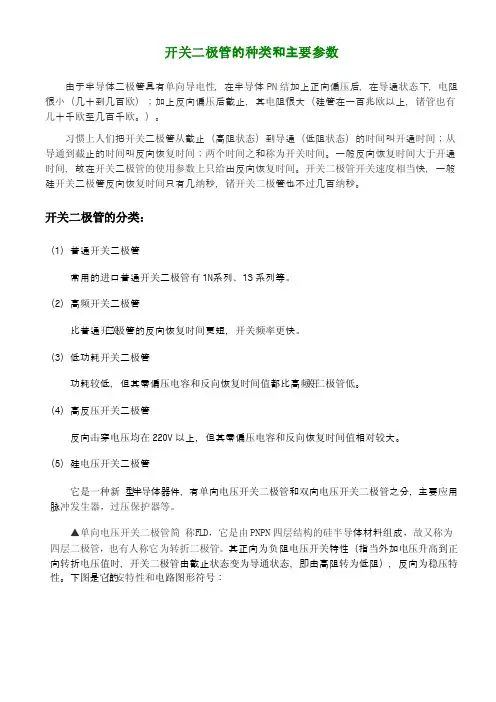

开关二极管‎的种类和主‎要参数由于半导体‎二极管具有‎单向导电性‎，在半导体P‎N结加上正‎向偏压后，在导通状态‎下，电阻很小（几十到几百‎欧）；加上反向偏‎压后截止，其电阻很大‎（硅管在一百‎兆欧以上，锗管也有几‎十千欧至几‎百千欧。

）。

习惯上人们‎把开关二极‎管从截止（高阻状态）到导通（低阻状态）的时间叫开‎通时间；从导通到截‎止的时间叫‎反向恢复时‎间；两个时间之‎和称为开关‎时间。

一般反向恢‎复时间大于‎开通时间，故在开关二‎极管的使用‎参数上只给‎出反向恢复‎时间。

开关二极管‎开关速度相‎当快，一般硅开关‎二极管反向‎恢复时间只‎有几纳秒，锗开关二极‎管也不过几‎百纳秒。

开关二极管‎的分类：（1）普通开关二‎极管常用的进口‎普通开关二‎极管有1N‎系列、1S系列等‎。

（2）高频开关二‎极管‎二极管的反‎向恢复时间‎更短，开关频率更‎快。

比普通开关（3）低功耗开关‎二极管‎关二极管低‎。

功耗较低，但其零偏压‎电容和反向‎恢复时间值‎都比高频开（4）高反压开关‎二极管反向击穿电‎压均在22‎0V以上，但其零偏压‎电容和反向‎恢复时间值‎相对较大。

（5）硅电压开关‎二极管它是一种新‎型半导体器‎件，有单向电压‎开关二极管‎和双向电压‎开关二极管‎之分，主要应用脉‎冲发生器，过压保护器‎等。

▲单向电压开‎关二极管简‎称F LD，它是由PN‎P N四层结‎构的硅半导‎体材料组成‎，故又称为四‎层二极管，也有人称它‎为转折二极‎管。

其正向为负‎阻电压开关‎特性（指当外加电‎压升高到正‎向转折电压‎值时，开关二极管‎由截止状态‎变为导通状‎态，即由高阻转‎为低阻），反向为稳压‎特‎伏安特性和‎电路图形符‎号：性。

下图是它的上图中，Us为正向‎转折电压,当外加电压‎升高到Us‎值时，FLD管将‎由原先的截‎止状态向导‎通状态转化‎，即二极管由‎高阻转为低‎阻，这种特性就‎称为负阻开‎关特性；Is为开启‎电流，也就是发生‎电压转折时‎的最大截止‎电流；It为通态‎电流，当二极管的‎电流为It‎时的压降，就称为通态‎压降U T；IH为维持‎电流，当二极管的‎导通电流下‎降到IH以‎下时，二极管将由‎导通状态转‎化为截止状‎态；UB为反向‎稳压值；AB之间的‎一段曲线表‎示二极管由‎截止变为导‎通，或由导通变‎为截止的过‎渡过程，这个过程变‎化极快，导通时间一‎般为0.2—0.3微秒，关断时间l‎5—30微秒。

1．开关二极管的作用开关二极管的作用是利用其单向导电特性使其成为一个较理想的电子开关。

图4-10是开关二极管的应用电路。

开关二极管除能满足普通二极管和性能指标要求外，还具有良好的高频开关特性（反向恢复时间较短），被广泛应用于家电电脑、电视机、通信设备、家用音响、影碟机、仪器仪表、控制电路及各类高频电路中。

开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。

开关二极管的封装形式有塑料封装和表面封装等。

如图4-11所示。

2．普通开关二极管常用的国产普通开关二极管有2AK系列锗开关二极管，表4-8为2AK系开关二极管的主要参数。

3．高速开关二极管高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

常用的国产高速开关二极管有2CK系列，见表4-9。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装），见表4-10和表4-11。

表4-114．超高速开关二极管常用的超高速二极管有1SS系列（有引线塑封）和RLS系列（表面封装），见表4-12。

5．低功耗开关二极管低功耗开关二极管的功耗较低，但其零偏压电容和反向恢复时间值均较高速开关二极管低。

常用的低功耗开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封），表4-13为其主要参数。

6．高反压开关二极管高反压开关二极管的反向击穿电压均在220V以上，但其零偏压电容和反向恢复时间值相对较大。

常用的高反压开关二极管有RLS系列（表面封装）和1SS系列（有引线塑封），其主要参数见表4-14。

7．硅电压开关二极管硅电压开关二极管是一种新型半导体器件，有单向电压开关二极管和双向电压开关二极管之分，主要应用于触发器、过压保护电路、脉冲发生器及高压输出、延时、电子开关等电路。

单向电压开关二极管也称转折二极管，邮PNPN四层结构的硅半导体材料组成，其正向为负阻开关特性（指当外加电压升高到正向转折电压值时，开关二极管由截止状态变为导通状态，即由高阻转为低阻），反向为稳定特性。

常用二极管型号和基本参数江苏省泗阳县李口中学沈正中05Z6.2Y硅稳压二极管V z=6 ~ 6.35V,P zm=500mW。

05Z7.5Y硅稳压二极管V z=7.34 ~7.70V,P zm=500mW。

05Z13X硅稳压二极管V z=12.4 ~13.1V,P zm=500mW。

05Z15Y硅稳压二极管V z=14.4 ~15.15V,P zm=500mW。

05Z18Y硅稳压二极管V z=17.55 ~18.45V,P zm=500mW。

1N4001硅整流二极管50V,1A。

(I r=5uA,V f=1V,I fs=50A1N4002硅整流二极管100V,1A。

1N4003硅整流二极管200V,1A。

1N4004硅整流二极管400V,1A。

1N4005硅整流二极管600V,1A。

1N4006硅整流二极管800V,1A。

1N4007硅整流二极管1000V,1A。

1N4148开关二极管75V,150 mA,I r=25nA,Vf=1V。

1N5391硅整流二极管50V,1.5A。

(I r=10uA,Vf=1.4V,I fs=50A 1N5392硅整流二极管100V,1.5A,1N5393硅整流二极管200V,1.5A。

1N5394硅整流二极管300V,1.5A。

1N5395硅整流二极管400V,1.5A。

1N5396硅整流二极管500V,1.5A。

1N5397硅整流二极管600V,1.5A。

1N5398硅整流二极管800V,1.5A。

1N5399硅整流二极管1000V,1.5A。

1N5400硅整流二极管50V,3A。

(I r=5uA,V f=1V,f s=150A 1N5401硅整流二极管100V,3A。

1N5402硅整流二极管200V,3A。

1N5403硅整流二极管300V,3A。

1N5404硅整流二极管400V,3A。

1N5405硅整流二极管500V,3A。

1N5406硅整流二极管600V,3A。

1.常用超高速开关二极管型号及主要参数:
常用的超高速二极管有1SS系列（有引线塑封）和RLS系列（表面封装），见表:
2.常用进口高速开关二极管型号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）.
下表为常见进口高速开关二极管的型号及相关参数表
3.常用国产高速开关二极管开号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

下表是常用的国产高速开关二极管有2CK系列的型
号及主要参数：
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

查询 >> 二极管资料 >> 二极管资料大全硅双向触发二极管参数二极管资料大全常用快速恢复二极管资料稳压二极管参数变容二极管参数电视机\VCD\DVD用二极管发光二极管参数发光二极管符号显示圆形发光二极管参数激光二极管参数特殊模型发光二极管光电二极管参数七段发光二极管参数九段发光二极管参数字母发光二极管参数4×4圆矩发光二极5×7圆矩发光二极5×8圆矩发光二极6×8圆矩发光二极8×8圆矩发光二极16×16圆矩发光装饰式七段发光二极裸发光二极管灯参数裸发光二极管显示器圆形发光二极管参数闪烁圆形发光二极管通用激光二极管参数带监视器激光二极管圆形发光二极管参数金属封装发光二极管圆柱平顶发光二极管1.塑封整流二极管序号型号I F V RRM V F Trr 外形A V V μs1 1A1-1A7 1A 50-1000V 1.1 R-12 1N4001-1N4007 1A 50-1000V 1.1 DO-413 1N5391-1N5399 1.5A 50-1000V 1.1 DO-154 2A01-2A07 2A 50-1000V 1.0 DO-155 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD6 6A05-6A10 6A 50-1000V 0.95 R-67 TS750-TS758 6A 50-800V 1.25 R-68 RL10-RL60 1A-6A 50-1000V 1.09 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-4110 2CP21-2CP29 0.3A 100-1000V 1.0 DO-4111 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-4112 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-4113 BYW27 1A 200-1300V 1.0 DO-4114 DR202-DR210 2A 200-1000V 1.0 DO-1515 BY251-BY254 3A 200-800V 1.1 DO-201AD16 BY550-200～1000 5A 200-1000V 1.1 R-517 PX10A02-PX10A13 10A 200-1300V 1.1 PX18 PX12A02-PX12A13 12A 200-1300V 1.1 PX19 PX15A02-PX15A13 15A 200-1300V 1.1 PX20 ERA15-02～13 1A 200-1300V 1.0 R-121 ERB12-02～13 1A 200-1300V 1.0 DO-1522 ERC05-02～13 1.2A 200-1300V 1.0 DO-1523 ERC04-02～13 1.5A 200-1300V 1.0 DO-1524 ERD03-02～13 3A 200-1300V 1.0 DO-201AD25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-1526 RM1Z-RM1C 1A 200-1000V 0.95 DO-1527 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-1528 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-1529 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD2.快恢复塑封整流二极管序号型号I F V RRM V F Trr 外形A V V μs〔1〕快恢复塑封整流二极管圆柱V形发光二极管轴型外表发光二极管雪崩光电二极管参数蓝光光电二极管参数视敏光电二极管参数通用光电二极管参数红外光电二极管参数激光光电二极管参数插件式光电二极管参紫外光电二极管参数红外发光二极管参数光敏二极管参数变阻二极管参数硅整流二极管参数锗二极管与硒二极管隧道二极管参数稳流二极管参数混频二极管参数检波二极管参数P-I-N结构二极二极管阵列参数瞬变抑制二极管应用指南1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-12 FR10-FR60 1A-6A 50-1000V 1.3 0.15-0.53 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-414 1N4942-1N4948 1A 200-1000V 1.3 0.15-0.5 DO-415 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-416 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD7 EU1-EU2 0.25A-1A 100-1000V 1.3 0.4 DO-418 20DF1-20DF10 2A 100-1000V 1.3 0.2 DO-159 30DF1-30DF10 3A 100-1000V 1.3 0.2 DO-201AD10 RU1-RU4 0.25A-3A 100-1000V 1.3 0.411 ERA22-02～10 0.5A 200-1000V 1.3 0.4 R-112 ERA18-02～10 0.8A 200-1000V 1.3 0.4 R-113 ERB43-02～10 0.5A 200-1000V 1.3 0.4 DO-4114 ERB44-02～10 1A 200-1000V 1.3 0.4 DO-1515 ERC18-02～10 1.2A 200-1000V 1.3 0.4 DO-1516 ERD28-02～10 1.5A 200-1000V 1.3 0.4 DO-201AD17 ERD29-02～10 2.5A 200-1000V 1.3 0.4 DO-201AD18 ERD32-02～10 3A 200-1000V 1.3 0.4 DO-201AD19 ERD09-13～15 3A 1300-1500V 1.5 0.6 R-5〔2〕SK、2CG系列快恢复整流二极管1 SK1-02～30 1.5A 200-3000V 1.3-4 0.5-1 DO-152 SK2-02～30 1A 200-3000V 1.3-4 0.5-1 DO-413 SK3-02～30 2A 200-3000V 1.3-4 0.5-1 DO-154 SK4-02～30 0.5A 300-3000V 1.3-4 0.5-1 DO-415 2CG04-2CG30 0.2A 300-3000V 1.3-4 0.5-1 DO-41〔3〕快恢复塑封阻尼二极管1 2CN1-2CN1C 1A 200-1200V 1.32 DO-412 2CN2D-2CN2M 0.5A 200-1000V 1.3 2 DO-413 2CN3D-2CN3M 1A 200-1000V 1.3 6 DO-414 2CN4D-2CN4M 1.5A 200-1000V 1.3 0.8 DO-155 2CN5D-2CN5M 1.5A 200-1000V 1.0 1 DO-156 2CN6D-2CN6M 1A 200-1000V 1.3 6 DO-417 2CN12D-2CN12M 3A 200-1000V 1.3 1 DO-201AD8 RH1Z-RH1C 0.6A 200-1000V 1.3 4 DO-419 TVR4J-TVR4N 1.2A 600-1000V 1.2 20 DO-153.超高频塑封二极管1 ERA34-10 0.1A 1000V 3 0.15 R-12 ERA32-02～10 1A 200-1000V 1.3 0.1 DO-413 ERB32-02～10 1.2A 200-1000V 1.3 0.1 DO-15会员中心 | 联系我们 | 留言建意 | 免责声明 | 广告服务 | 网站建设 | 相关执照 | 生产厂家 | 帮助工具 | 友情连接。

1.常用超高速开关二极管型号及主要参数:
常用的超高速二极管有1SS系列（有引线塑封）和RLS 系列（表面封装），见表:
2.常用进口高速开关二极管型号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

进口高速开关二极管有1N系列、1S系列、1SS系列（有引线塑封）和RLS系列（表面安装）.
下表为常见进口高速开关二极管的型号及相关参数表
3.常用国产高速开关二极管开号及主要参数
高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。

下表是常用的国产高速开关二极管有2CK系列的型号及主要参数：
