中煤平朔集团井工一矿“刘伟”创新工作室内部讲义电焊工培训授课人:刘伟日期:2015.2.6目录1 焊接工艺基础知识 (1)1.1 焊接接头的种类及接头型式 (1)1.1.1对接接头 (1)1.1.2角接接头 (2)1.1.3 T形接头 (2)1.1.4搭接接头 (3)1.2焊缝坡口的基本形式与尺寸 (3)1.2.1坡口形式 (3)1.2.2坡口的几何尺寸 (4)1.3焊接位置种类 (5)1.4焊缝形式及形状尺寸 (7)1.4.1焊缝形式 (7)1.4.2焊缝的形状尺寸 (9)1.5焊缝符号表示法 (15)1.5.1符号 (15)1.5.2符号在图纸上的位置 (19)1.5.3焊缝尺寸符号及其标注位置 (22)1.6焊接方法在图样上的表示 (24)1.7焊接工艺参数及其对焊缝形状的影响 (25)1.7.1焊接电流 (25)1.7.2电弧电压 (26)1.7.3焊接速度 (26)1.7.4其它工艺参数及因素对焊缝形状的影响 (27)2 焊接工程图的表达方法 (32)2.1焊缝表示法 (32)2.1.1焊缝画法 (32)2.1.2焊缝的标注 (32)2.2符号说明 (35)2.3焊接装配图 (35)1 焊接工艺基础知识1.1 焊接接头的种类及接头型式用焊接方法连接的接头称为焊接接头(简称为接头)。
它由焊缝、熔合区、热影响区及其邻近的母材组成。
在焊接结构中焊接接头起两方面的作用,第一是连接作用,即把两焊件连接成一个整体;第二是传力作用,即传递焊件所承受的载荷。
根据GB/T3375—94《焊接名词术语》中的规定,焊接接头可分为10种类型,即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头,如图1。
其中以对接接头和T形接头应用最为普遍。
1.1.1对接接头两件表面构成大于或等于135°,小于或等于180°夹角的接头,叫做对接接头。
在各种焊接结构中它是采用最多的一种接头型式。
电焊工培训讲义第一部分:电焊工基本知识1. 电焊的定义和分类电焊是一种利用电弧热能将金属焊件加热到熔化状态,使其融合成一个整体的焊接方法。
根据电焊所使用的电流类型,电焊可以分为直流电焊和交流电焊两种。
2. 电焊原理电焊利用电弧的高温热能将工件材料熔化,并在冷却后形成焊缝,实现金属件的连接。
电焊使用的电流、电压和焊接材料的选择都直接影响焊接质量和效果。
3. 电焊设备电焊设备包括焊接机、焊接枪、电焊接线、电焊钳等。
不同的焊接作业需要选择不同的电焊设备,并注意设备的维护和保养。
第二部分:电焊技术1. 电焊安全知识电焊过程中存在高温、高电压等危险,必须严格遵守安全操作规程,穿戴防护装备,确保工作环境通风良好,并注意防火防爆措施。
2. 电焊与金属材料不同的金属在焊接过程中有不同的特性和要求,包括熔点、导热性、热膨胀系数等。
熟悉不同金属材料的特性有助于选择合适的焊接方法和焊接材料。
3. 电弧熔化焊电弧熔化焊是一种利用电弧产生高温热能将工件熔化进行焊接的方法,包括手工电弧焊、直流焊、交流焊等。
4. 气体保护焊气体保护焊是一种利用惰性气体或活性气体对熔化金属进行保护,防止氧化、氢致脆等缺陷产生的方法。
常见的气体保护焊包括氩弧焊、氩气保护焊、氩弧氩气保护焊等。
5. 焊接变形与预热焊接过程中,由于金属的热胀冷缩和热变形等原因,会产生焊接变形。
为了减小焊接变形,可以采取预热、间隔焊、焊接顺序控制等措施。
第三部分:电焊质量检验1. 焊缝的形貌检查焊缝的外观检查包括焊缝形貌、焊渣、气孔、裂纹、夹渣等缺陷的检查,以及焊缝的表面质量和光洁度的评定。
2. 焊接强度检验焊接强度检验是指对焊接工件进行拉伸、弯曲、冲击等物理性能测试,以确保焊接工件的强度满足设计和规定的要求。
3. 焊接质量标准焊接质量标准包括焊接接头的几何尺寸、焊接工艺规程、焊工作业规范和验收标准等方面的规定,确保焊接工件的质量和安全性。
第四部分:电焊技能提升1. 火花焊接火花焊接是一种利用高温高压氧化性气体产生火花并溶化金属进行焊接的方法,常用于焊接轨道、管道等工件。

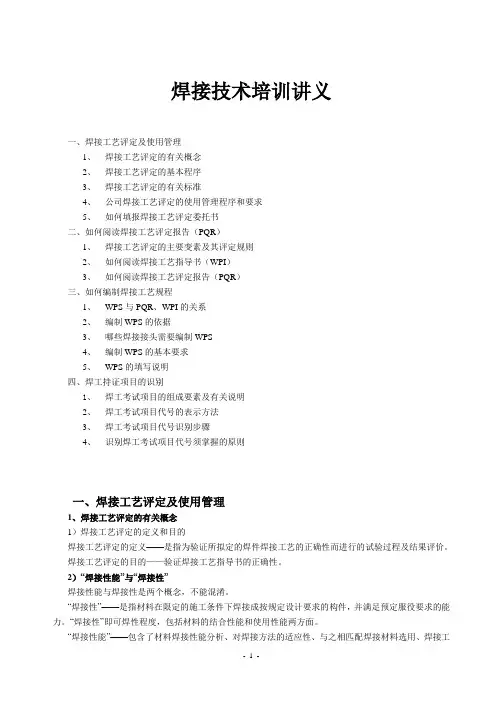

焊接技术培训讲义一、焊接工艺评定及使用管理1、焊接工艺评定的有关概念2、焊接工艺评定的基本程序3、焊接工艺评定的有关标准4、公司焊接工艺评定的使用管理程序和要求5、如何填报焊接工艺评定委托书二、如何阅读焊接工艺评定报告(PQR)1、焊接工艺评定的主要变素及其评定规则2、如何阅读焊接工艺指导书(WPI)3、如何阅读焊接工艺评定报告(PQR)三、如何编制焊接工艺规程1、WPS与PQR、WPI的关系2、编制WPS的依据3、哪些焊接接头需要编制WPS4、编制WPS的基本要求5、WPS的填写说明四、焊工持证项目的识别1、焊工考试项目的组成要素及有关说明2、焊工考试项目代号的表示方法3、焊工考试项目代号识别步骤4、识别焊工考试项目代号须掌握的原则一、焊接工艺评定及使用管理1、焊接工艺评定的有关概念1)焊接工艺评定的定义和目的焊接工艺评定的定义——是指为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。
焊接工艺评定的目的——验证焊接工艺指导书的正确性。
2)“焊接性能”与“焊接性”焊接性能与焊接性是两个概念,不能混淆。
“焊接性”——是指材料在限定的施工条件下焊接成按规定设计要求的构件,并满足预定服役要求的能力。
“焊接性”即可焊性程度,包括材料的结合性能和使用性能两方面。
“焊接性能”——包含了材料焊接性能分析、对焊接方法的适应性、与之相匹配焊接材料选用、焊接工艺调整和焊接性的全部内容。
焊接工艺评定的基础是钢材的焊接性能。
焊接性能包括焊接性。
3)“焊接性能试验”与“焊接工艺评定”(1)焊接工艺评定与钢材焊接性能试验是两个相互关联、又有所区别的概念,它们之间不能互相代替。
(2)钢材焊接性能试验主要解决钢材如何焊接问题,但不能回答在具体工艺条件下焊接接头的使用性能是否满足要求这个实际问题,这只有依靠焊接工艺评定来完成。
(3)钢材的焊接性能是焊接工艺评定的基础、前提。
没有充分掌握钢材的焊接性能就很难拟定出完整的焊接工艺进行评定。
