《发电厂电气部分》复习第一章能源和发电 1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。

（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。

水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。

3、发展联合电力的效益（1）各系统间电负荷的错峰效益。

（2）提高供电可靠性、减少系统备用容量。

（3）有利于安装单机容量较大的机组。

（4）进行电力系统的经济调度。

（5）调峰能力互相支援。

4、火电厂的电能生产过程及其能量转换过程 P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

《发电⼚电⽓部分》课后习题集规范标准答案第⼀章能源和发电1-2 电能的特点：便于⼤规模⽣产和远距离输送；⽅便转换易于控制；损耗⼩；效率⾼；⽆⽓体和噪声污染。

随着科学技术的发展，电能的应⽤不仅影响到社会物质⽣产的各个侧⾯，也越来越⼴泛的渗透到⼈类⽣活的每个层⾯。

电⽓化在某种程度上成为现代化的同义词。

电⽓化程度也成为衡量社会⽂明发展⽔平的重要标志。

1-3 ⽕⼒发电⼚的分类，其电能⽣产过程及其特点？答：按燃料分：燃煤发电⼚；燃油发电⼚；燃⽓发电⼚；余热发电⼚。

按蒸⽓压⼒和温度分：中低压发电⼚；⾼压发电⼚；超⾼压发电⼚；亚临界压⼒发电⼚；超临界压⼒发电⼚。

按原动机分：凝所式⽓轮机发电⼚；燃⽓轮机发电⼚；内燃机发电⼚和蒸汽—燃⽓轮机发电⼚。

按输出能源分：凝⽓式发电⼚；热电⼚。

按发电⼚总装机容量分：⼩容量发电⼚；中容量发电⼚；⼤中容量发电⼚；⼤容量发电⼚。

⽕电⼚的⽣产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个⽣产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的⽔使之变为蒸汽，称为燃烧系统；锅炉产⽣的蒸汽进⼊⽓轮机，冲动⽓轮机的转⼦旋转，将热能转变为机械能，称不汽⽔系统；由⽓轮机转⼦的机械能带动发电机旋转，把机械能变为电能，称为电⽓系统。

1-4 ⽔⼒发电⼚的分类，其电能⽣产过程及其特点？答：按集中落差的⽅式分为：堤坝式⽔电⼚；坝后式⽔电⼚；河床式⽔电⼚；引⽔式⽔电⼚；混合式⽔电⼚。

按径流调节的程度分为：⽆调节⽔电⼚；有调节⽔电⼚；⽇调节⽔电⼚；年调节⽔电⼚；多年调节⽔电⼚。

⽔电⼚具有以下特点：可综合利⽤⽔能资源；发电成本低，效率⾼；运⾏灵活；⽔能可储蓄和调节；⽔⼒发电不污染环境；⽔电⼚建设投资较⼤⼯期长；⽔电⼚建设和⽣产都受到河流的地形，⽔量及季节⽓象条件限制，因此发电量也受到⽔⽂⽓象条件的制约，有丰⽔期和枯⽔期之分，因⽽发电量不均衡；由于⽔库的兴建，淹没⼟地，移民搬迁，农业⽣产带来⼀些不利，还可能在⼀定和程度破坏⾃然的⽣态平衡。

发电厂电气部分第五章课后答案1、我国最大的火电机组容量100万KW-玉环电厂我国最大的水电机组容量70万KW三峡水电站我国最大的核电机组容量100万KW-田湾核电厂最大的火电发电厂容量454万KW-邹县电厂最大的水电发电厂容量1820万KW-三峡水电厂最大的核能发电厂容量305万KW-秦山核电厂（自主研发设计）最大的抽水蓄能发电厂240万KW-广东抽水蓄能电厂2，新能源发电类型：风力发电，海洋能发电，地热发电，太阳能发电，生物质能发电，磁流体发电，电气体发电3、火力发电厂的的生产过程：概括地说将煤中的化学能转化成电能的过程，三个阶段1，燃料的化学能在锅炉中燃烧转变成热能，加热锅炉中的水，使之变为蒸汽（燃烧系统）2，锅炉中产生的蒸汽进入汽轮机，冲击汽轮机的转子旋转，将热能转变为机械能（汽水系统）3，由汽轮机的转子旋转的机械能带动发电机旋转，把机械能变为电能（电气系统）4、热电厂，以热定电的运行方式。

抽水蓄能电厂在电力系统中的作用：调峰，填谷，事故备用，调频，黑启动，蓄能汽轮发电机的特点：转速高，多采用隐极式，卧式，不能快速启动，只宜承担电力系统的基荷水轮发电机的特点：转速低，极数多，多采用凸极式转子，立式能快速启动易于承担峰荷5、一次设备：通常把生产，变换，输送，分配和使用电能的设备，如发电机，变压器，断路器等称为一次设备。

1，生产和转化电能的设备（发电机，变压器）2，接通和断开电路的开关电器（断路器，隔离开关，负荷开关，接触器，熔断器）3，限制故障电流和防御过电压的保护电器（电抗器和避雷器）4，载流导体5，互感器（电压互感器，电流互感器）6，无功补偿设备（并联电容器，串联电容器，并联电抗器）7，接地装置6、二次设备：对一次设备和电力系统的运行状态进行测量，控制，监控，和起保护作用的设备，称为二次设备。

（测量表计，继电保护，直流电源负荷，操作电器，信号设备及控制电缆）7、发热对电气设备的影响：1，使绝缘材料的绝缘性能下降2，使金属材料的机械强度下降3，使导体的接触部分的接触电阻增大8、温度限制：导体正常最高温度一般不允许超过70℃钢芯铝绞线及管型导线不允许超过80℃导体表面镀锡不允许超过85℃导体表面镀银不允许超过95℃9、提高导体载流量的措施：a) 减小导体的电阻（①最好采用电阻率低的材料②，减小接触电阻③，增加截面积）b) 增加导体的换热面c) 提高换热系数10、长期发热，指正常工作时电流长期通过而引起的发热，长期发热的热量，一部分分散到空气中去，另一部分使导体的的温度升高，发热功率与散热功率相互平衡。

第五章电厂主接线及运行发电厂电气主接线是指在电力系统中的发电厂中，为满足预定的功率传送方式和运行等要求设计的、表明高压电气设备之间相互连接关系的传送电能的电路。

其中的高压设备指：发电机、变压器、母线、开关电器、保护电器、输电线路等设备。

发电厂电气主接线的确定与机组容量、电气设备的选择、配电装置的布置、继电保护和控制方式等的拟定有着密切的关系。

主接线设计是否合理、不仅关系到电厂的安全经济运行，也关系到整个电力系统的安全、灵活和经济运行。

电厂容量愈大，在系统中的地位愈重要，则影响也愈大。

因此，发电厂电气主接线的设计应综合考虑电厂所在电力系统的特点；电厂的性质、规模和在系统中的地位；电厂所供负荷的范围、性质和出线回路数等因素，并满足安全可靠、运行灵活、检修方便、运行经济和远景发展等要求。

大型发电厂典型的电气主接线，一般分为有母线和无母线两类，有母线类接线包括单母线、双母线及带旁路母线的接线等；无母线类主接线包括桥形、多角形和单元接线。

第一节大型发电厂主接线的基本要求电气主接线的选择正确与否对电力系统的安全、经济运行，对电气系统的稳定和调度的灵活性，以及对发电厂的电气设备的选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。

在选择电气主接线时，应满足下列基本要求。

1.运行的可靠性发、供电的安全可靠性，是电力生产和分配的第一要求，主接线必须首先给予满足。

因为电能的发、送、用必须在同一时刻进行，所以电力系统中任何一个环节故障，都将影响到整体，事故停电不仅是电力部门的损失，更严重的是会造成国民经济各部门的损失。

主接线若不能保证安全可靠的工作，发电厂就很难完成生产和输送数量和质量均符合要求的电能。

而主接线的可靠性并不是绝对的。

同样形成的接线对某些发电厂来说是可靠的，但对另一些发电厂就不能满足可靠性要求。

所以在分析主接线的可靠性时，不能脱离发电厂在系统中的地位、作用以及用户的负荷性质等。

衡量主接线的可靠性可以从以下几个方面去分析：（1）断路器检修时是否影响供电；（2）设备或线路故障或检修时，停电线路数目的多少和停电时间的长短，以及能否保证对重要用户的供电。

第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

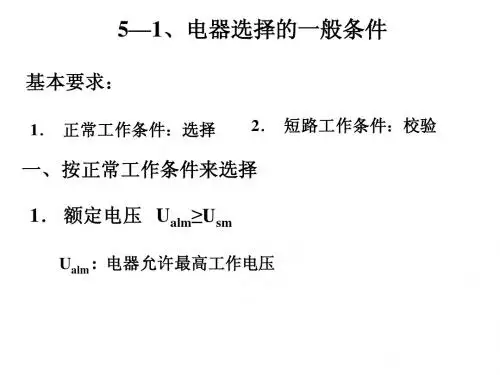

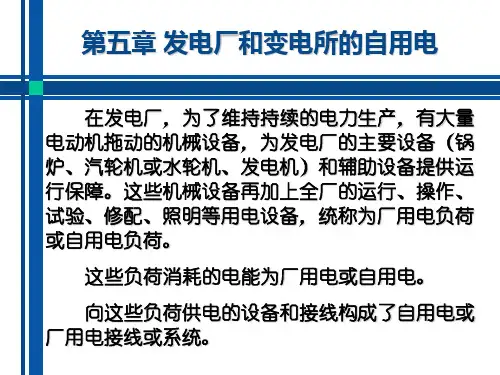

第五章厂用电5-1 什么叫厂用电和厂用电率？答：发电机在启动，运转、停止，检修过程中，有大量电动机手动机械设备，用以保证机组的主要设备和输煤，碎煤，除尘及水处理的正常运行。

这些电动机及全厂的运行，操作，实验，检修，照明用电设备等都属于厂用负荷，总的耗电量，统称为厂用电。

厂用电耗量占发电厂全部发电量的百分数，称为厂用电率。

5-2 厂用电的作用和意义是什么？答：发电机在启动、运转、停机，检修过程中，有大量电动机手动机械设备，用以保证机组的主要设备和输煤，碎煤，除尘及水处理等的正常运行。

降低厂用电率可以降低电能成本，同时也相应地增大了对电力系统的供电量。

5-3 厂用电负荷分为哪几类？为什么要进行分类？答：厂用电负荷，根据其用电设备在生产中的作用和突然中断供电所造成的危害程度，按其重要性可分为四类：⑴I类厂用负荷：凡是属于短时停电会造成主辅设备损坏，危及人身安全，主机停用及影响大量出力的厂用设备；⑵II类厂用负荷：允许短时断电，恢复供电后，不致造成生产紊乱的常用设备；⑶III类厂用负荷：较长时间停电，不会直接影响生产，仅造成生产不方便的厂用负荷；⑷事故保安负荷⑸交流不间断供电负荷5-4 对厂用电接线有哪些基本要求？答：对于厂用电接线的要求主要有：1）各机组的厂用电系统是独立的；2）全厂新公用负荷应分散接入不同机组的厂用母线；3）充分考虑发电厂正常，事故，检修启动等运行方式下的供电要求，尽可能的使切换操作简便，启动电源能在短时间内投入；4）充分考虑电厂分期建设，连续施工过程中厂用电系统的运行方式，特别是要注意对公用负荷供电的影响，要便于过渡，尽量减少改变和更换装置。

5）200MW及以上的机组应设置足够容量的交流事故保安电源。

5-5 厂用电接线的设计原则是什么？对厂用电压等级的确定和厂用电源引接的依据是什么？答：厂用电的设计原则主要是：⑴厂用电接线应保证对厂用负荷可靠和连续供电，使发电厂主机安全运行。

⑵接线应能灵活地适应正常、事故、检修等各种运行方式的要求。

发电厂电气部分第三版习题参考答案发电厂电气部分第三版习题参考答案发电厂电气部分第三版习题参考答案第一章电力系统详述1．何谓电力系统、动力系统及电力网?请问：电力系统就是所指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所形成的有机整体。

动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。

电力网所指在电力系统中，由各种相同电压等级的电力线路和变配电所形成的网络，缩写电网。

2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）增加系统中总水泵容量的比重；（3）增加总用电负荷的峰值；（4）可以加装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。

3．何谓电力系统额定电压?我国电网和用电设备的额定电压存有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。

我国电网和用电设备的额定电压等级存有220v、380v、3kv、6kv、10kv、35kv、60kv、110kv、154kv、220kv、330kv、500kv、750kv、1000kv。

4．电能的质量指标有哪几项?简要说明其内容。

答：电能的质量指标主要是频率、电压和波形三项。

（1）频率：对大型电力系统，频率的容许范围为50hz±0.2hz，对中小电力系统，频率的容许范围就是50hz±0.5hz。

（2）我国规定用户处的电压容许变化范围是：1）由35kv及以上电压供电的用户：±5％；2）由10kv及以下电压供电的高压用户和低压电力用户：±7％；3）扰动照明设备用户：-10％～+5％。

（3）波形：电力系统供电电压或电流的标准波形是正弦波。

5．电力系统中性点存有哪几种运转方式?各存有什么优缺点?我国大体上用怎样的电压等级范围?答：（1）电力系统中性点运行方式电力系统中性点运转方式存有中性点不中剧、轻易中剧、经电阻中剧和经消弧线圈中剧运转方式。
