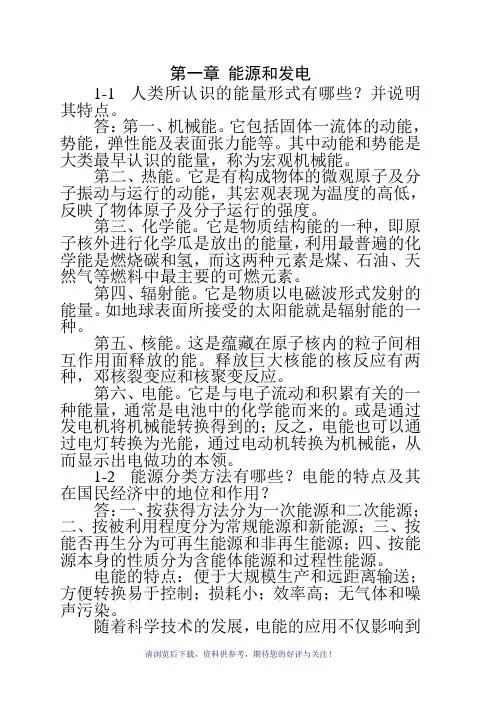

第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。
答：第一、机械能。
它包括固体一流体的动能，势能，弹性能及表面张力能等。
其中动能和势能是大类最早认识的能量，称为宏观机械能。
第二、热能。
它是有构成物体的微观原子及分子振动与运行的动能，其宏观表现为温度的高低，反映了物体原子及分子运行的强度。
第三、化学能。
它是物质结构能的一种，即原子核外进行化学瓜是放出的能量，利用最普遍的化学能是燃烧碳和氢，而这两种元素是煤、石油、天然气等燃料中最主要的可燃元素。
第四、辐射能。
它是物质以电磁波形式发射的能量。
如地球表面所接受的太阳能就是辐射能的一种。
第五、核能。
这是蕴藏在原子核内的粒子间相互作用面释放的能。
释放巨大核能的核反应有两种，邓核裂变应和核聚变反应。
第六、电能。
它是与电子流动和积累有关的一种能量，通常是电池中的化学能而来的。
或是通过发电机将机械能转换得到的；反之，电能也可以通过电灯转换为光能，通过电动机转换为机械能，从而显示出电做功的本领。
1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？答：一、按获得方法分为一次能源和二次能源；二、按被利用程度分为常规能源和新能源；三、按能否再生分为可再生能源和非再生能源；四、按能源本身的性质分为含能体能源和过程性能源。
电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

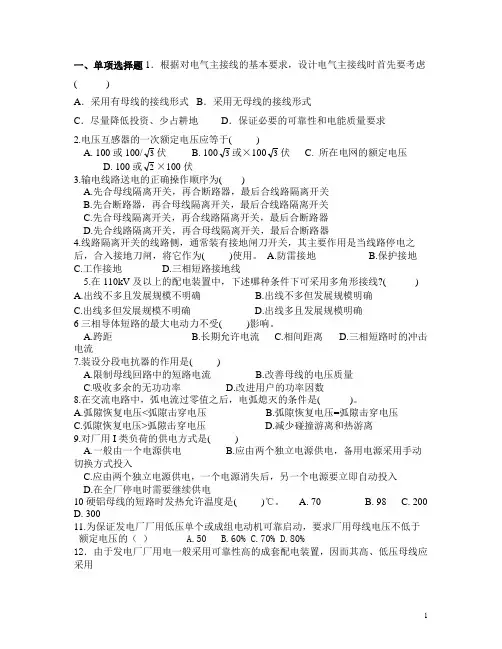

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。
A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。
A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

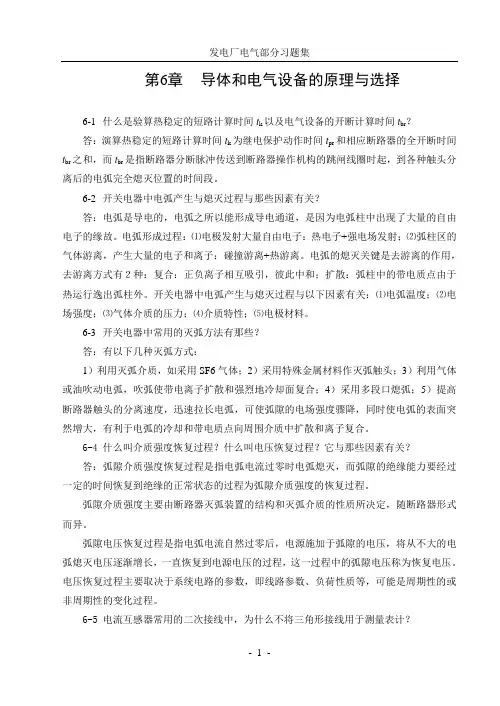

第6章导体和电气设备的原理与选择6-1什么是验算热稳定的短路计算时间t k以及电气设备的开断计算时间t br？答：演算热稳定的短路计算时间t k为继电保护动作时间t pr和相应断路器的全开断时间t br之和，而t br是指断路器分断脉冲传送到断路器操作机构的跳闸线圈时起，到各种触头分离后的电弧完全熄灭位置的时间段。
6-2开关电器中电弧产生与熄灭过程与那些因素有关？答：电弧是导电的，电弧之所以能形成导电通道，是因为电弧柱中出现了大量的自由电子的缘故。
电弧形成过程：⑴电极发射大量自由电子：热电子+强电场发射；⑵弧柱区的气体游离，产生大量的电子和离子：碰撞游离+热游离。
电弧的熄灭关键是去游离的作用，去游离方式有２种：复合：正负离子相互吸引，彼此中和；扩散：弧柱中的带电质点由于热运行逸出弧柱外。
开关电器中电弧产生与熄灭过程与以下因素有关：⑴电弧温度；⑵电场强度；⑶气体介质的压力；⑷介质特性；⑸电极材料。
6-3开关电器中常用的灭弧方法有那些？答：有以下几种灭弧方式：1）利用灭弧介质，如采用SF6气体；2）采用特殊金属材料作灭弧触头；3）利用气体或油吹动电弧，吹弧使带电离子扩散和强烈地冷却面复合；4）采用多段口熄弧；5）提高断路器触头的分离速度，迅速拉长电弧，可使弧隙的电场强度骤降，同时使电弧的表面突然增大，有利于电弧的冷却和带电质点向周围介质中扩散和离子复合。
6-4什么叫介质强度恢复过程？什么叫电压恢复过程？它与那些因素有关？答：弧隙介质强度恢复过程是指电弧电流过零时电弧熄灭，而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。
弧隙介质强度主要由断路器灭弧装置的结构和灭弧介质的性质所决定，随断路器形式而异。
弧隙电压恢复过程是指电弧电流自然过零后，电源施加于弧隙的电压，将从不大的电弧熄灭电压逐渐增长，一直恢复到电源电压的过程，这一过程中的弧隙电压称为恢复电压。
电压恢复过程主要取决于系统电路的参数，即线路参数、负荷性质等，可能是周期性的或非周期性的变化过程。

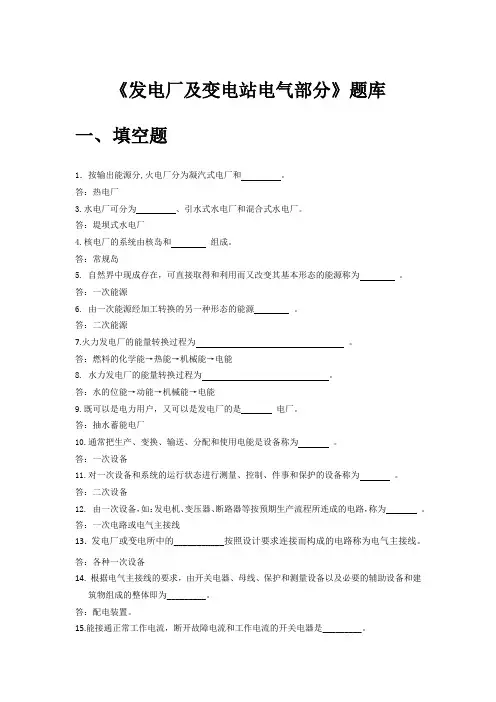

《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。
答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂4.核电厂的系统由核岛和组成。
答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。
答：一次能源6.由一次能源经加工转换的另一种形态的能源。
答：二次能源7.火力发电厂的能量转换过程为。
答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。
答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。
答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。
答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。
答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。
答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。
答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
答：配电装置。
15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。
答：断路器16.电气主接线中应用最多的开关电器是_________。
答：隔离开关17. _________起汇集和分配电能的作用。
答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。
答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。
答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。

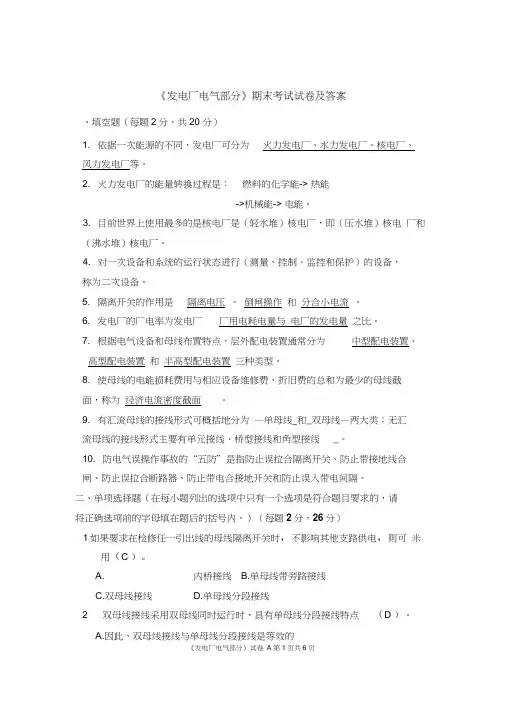

《发电厂电气部分》期末考试试卷及答案、填空题（每题2分，共20 分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2. 火力发电厂的能量转换过程是：燃料的化学能-> 热能->机械能-> 电能。
3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9. 有汇流母线的接线形式可概括地分为—单母线_和_双母线—两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。
10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可米用（C ）。
A. 内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2 双母线接线采用双母线同时运行时，具有单母线分段接线特点（D ）。
A.因此，双母线接线与单母线分段接线是等效的B. 但单母线分段接线具有更大的运行灵活性C. 并且两者的设备数量一样D. 但双母线接线具有更大的运行灵活性 3经技术经济比较 ,我国有关设计技术规程中规定 ,当发电机电压为 10.5KV 时 , 对于容量为 （ D ）的机组 ,其高压厂用电电压可采用 3KV 。

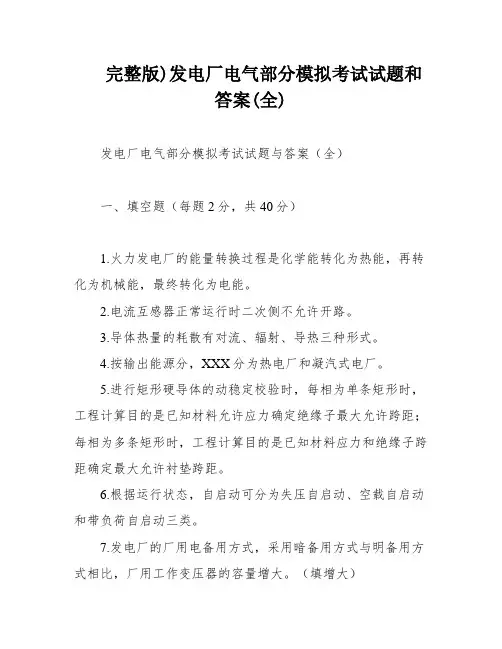

完整版)发电厂电气部分模拟考试试题和答案(全)发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是化学能转化为热能，再转化为机械能，最终转化为电能。
2.电流互感器正常运行时二次侧不允许开路。
3.导体热量的耗散有对流、辐射、导热三种形式。
4.按输出能源分，XXX分为热电厂和凝汽式电厂。
5.进行矩形硬导体的动稳定校验时，每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6.根据运行状态，自启动可分为失压自启动、空载自启动和带负荷自启动三类。
7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大）8.加装旁路母线的唯一目的是不停电检修出线断路器。
9.厂用供电电源包括工作电源、启动和备用电源、事故保安电源。
二、单项选择题（每题2分，共20分）1.电源支路将电能送至母线，引出线从母线得到电能。
因此，母线起到汇集和分配电能的作用。
2.目前世界上使用最多的核电厂是XXX，即压水堆核电厂和沸水堆核电厂。
3.通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。
4.隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6.根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。
7.当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8.有汇流母线的接线形式可概括地分为单母线和双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。
9.防电气误操作事故的“五防”是指防止误拉合隔离开关、带接地线合闸、误拉合断路器、带电合接地开关和误入带电间隔。
《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。
答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂4.核电厂的系统由核岛和组成。
答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。
答：一次能源6.由一次能源经加工转换的另一种形态的能源。
答：二次能源7.火力发电厂的能量转换过程为。
答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。
答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。
答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。
答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。
答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。
答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。
答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
答：配电装置。
15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。
答：断路器16.电气主接线中应用最多的开关电器是_________。
答：隔离开关17. _________起汇集和分配电能的作用。
答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。
答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。
答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。

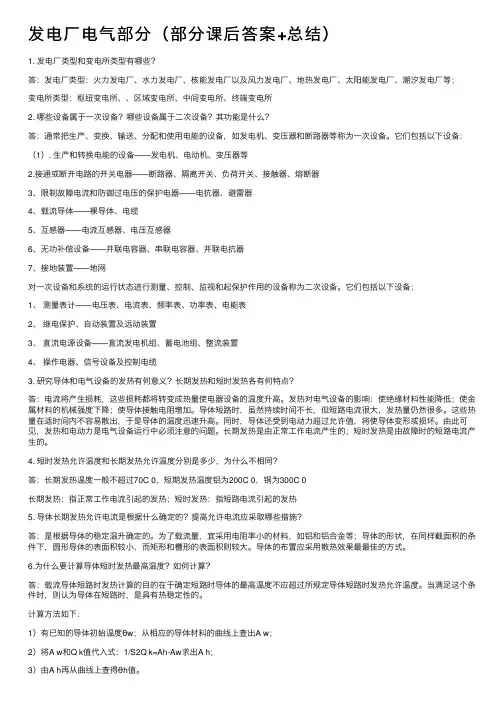

发电⼚电⽓部分（部分课后答案+总结）1. 发电⼚类型和变电所类型有哪些？答：发电⼚类型：⽕⼒发电⼚、⽔⼒发电⼚、核能发电⼚以及风⼒发电⼚、地热发电⼚、太阳能发电⼚、潮汐发电⼚等；变电所类型：枢纽变电所、、区域变电所、中间变电所、终端变电所2. 哪些设备属于⼀次设备？哪些设备属于⼆次设备？其功能是什么？答：通常把⽣产、变换、输送、分配和使⽤电能的设备，如发电机、变压器和断路器等称为⼀次设备。
它们包括以下设备：（1）. ⽣产和转换电能的设备——发电机、电动机、变压器等2.接通或断开电路的开关电器——断路器、隔离开关、负荷开关、接触器、熔断器3、限制故障电流和防御过电压的保护电器——电抗器、避雷器4、载流导体——裸导体、电缆5、互感器——电流互感器、电压互感器6、⽆功补偿设备——并联电容器、串联电容器、并联电抗器7、接地装置——地⽹对⼀次设备和系统的运⾏状态进⾏测量、控制、监视和起保护作⽤的设备称为⼆次设备。
它们包括以下设备：1、测量表计——电压表、电流表、频率表、功率表、电能表2、继电保护、⾃动装置及远动装置3、直流电源设备——直流发电机组、蓄电池组、整流装置4、操作电器、信号设备及控制电缆3. 研究导体和电⽓设备的发热有何意义？长期发热和短时发热各有何特点？答：电流将产⽣损耗，这些损耗都将转变成热量使电器设备的温度升⾼。
发热对电⽓设备的影响：使绝缘材料性能降低；使⾦属材料的机械强度下降；使导体接触电阻增加。
导体短路时，虽然持续时间不长，但短路电流很⼤，发热量仍然很多。
这些热量在适时间内不容易散出，于是导体的温度迅速升⾼。
同时，导体还受到电动⼒超过允许值，将使导体变形或损坏。
由此可见，发热和电动⼒是电⽓设备运⾏中必须注意的问题。
长期发热是由正常⼯作电流产⽣的；短时发热是由故障时的短路电流产⽣的。
4. 短时发热允许温度和长期发热允许温度分别是多少，为什么不相同？答：长期发热温度⼀般不超过70C 0，短期发热温度铝为200C 0，铜为300C 0长期发热：指正常⼯作电流引起的发热；短时发热：指短路电流引起的发热5. 导体长期发热允许电流是根据什么确定的？提⾼允许电流应采取哪些措施？答：是根据导体的稳定温升确定的。

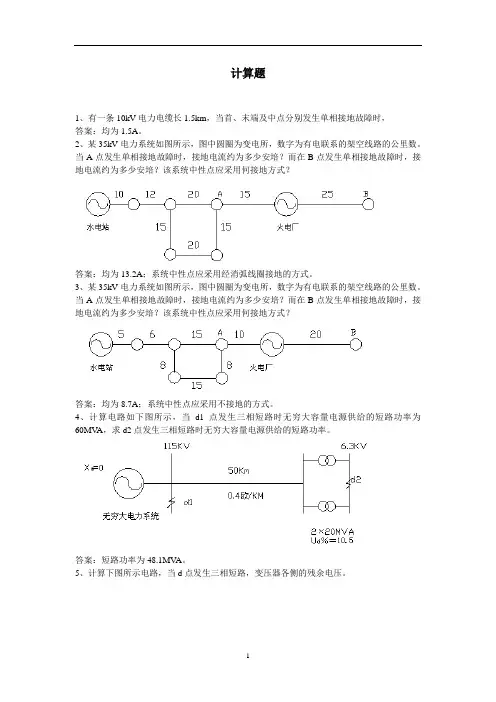

计算题1、有一条10kV电力电缆长1.5km，当首、末端及中点分别发生单相接地故障时，答案：均为1.5A。
2、某35kV电力系统如图所示，图中圆圈为变电所，数字为有电联系的架空线路的公里数。
当A点发生单相接地故障时，接地电流约为多少安培？而在B点发生单相接地故障时，接地电流约为多少安培？该系统中性点应采用何接地方式？答案：均为13.2A；系统中性点应采用经消弧线圈接地的方式。
3、某35kV电力系统如图所示，图中圆圈为变电所，数字为有电联系的架空线路的公里数。
当A点发生单相接地故障时，接地电流约为多少安培？而在B点发生单相接地故障时，接地电流约为多少安培？该系统中性点应采用何接地方式？答案：均为8.7A；系统中性点应采用不接地的方式。
4、计算电路如下图所示，当d1点发生三相短路时无穷大容量电源供给的短路功率为60MV A，求d2点发生三相短路时无穷大容量电源供给的短路功率。
答案：短路功率为48.1MV A。
5、计算下图所示电路，当d点发生三相短路，变压器各侧的残余电压。
答案：高压侧为99.4kV；中压侧为0kV；低压侧为4.91kV。
6、试计算下图所示电路，求当ｄ点发生各种类型短路时，0″时刻发电机各相供给的短路电流周期分量有名值，并求ｄ点发生ＡＢ两相短路时，0″时刻发电机母线的残余线电压有名值。
发电机次暂态电势标幺值约为１。
答案：（1）ｄ点发生三相短路时发电机各相供给的短路电流为I A＝I B＝I C＝1.29kA；（2）ｄ点发生二相短路（假设BC短路）时发电机各相供给的短路电流为：I A＝I B＝I C＝0.646kA，I B＝1.29kA；（3）短路点处所在电网为电源中性点不接地系统，无接地短路电流，所以单相接地和两相接地发电机不供给短路电流。
（4）ｄ点发生ＡＢ两相短路时发电机母线的残余电压为：U AB＝U CA＝3.42kV，U BC＝6.3kV。
7、计算电路下图所示，求ｄ点发生三相短路时DK、1B、2B、及DL通过的短路电流值。
西交《发电厂电气部分》在线作业、单选题(共20 道试题,共40 分。
)1. 采用双母线同时运行的双母线接线,具有单母线分段接线的特点,()。
A. 因此双母线接线与单母线分段接线是等效的B. 但单母线分段接线具有更大的运行灵活性C. 并且两者的设备数量一样D. 但双母线接线具有更大的运行灵活性满分:2 分2. 电压互感器的额定电压为3~35kV 时,一次绕组需经()接入被测电路。
A. 隔离开关和接触器B. 隔离开关和高压熔断器C. 断路器和高压熔断器D. 断路器和限流电抗器满分:2 分3. 信号装置按用途来分,不包括()A. 事故信号B. 预告信号C. 位置信号D. 闪烁信号满分:2 分4. 220kv及以上变电所所用变压器接线组别宜采用()A. ygn12B. Dd12C. Dyn11D. Yd11满分:2 分5. 中性点经消弧线圈接地一般采用()A. 欠补偿B. 全补偿C. 过补偿D. 不补偿满分:2 分6. 发电机进相运行会导致()A. 静态稳定性降低B. 静态稳定性提高C. 无影响D. 无法确定满分:2 分7. 以下不属于配电装置设备的是()A. 开关电器B. 保护和测量电器C. 发电机D. 母线满分:2 分8. 为保证电器的动稳定,在选择电器时应满足()条件。
A. 动稳定电流小于通过电器的最大两相冲击短路电流B. 动稳定电流大于通过电器的最大两相冲击短路电流C. 动稳定电流大于通过电器的最大三相冲击短路电流D. 动稳定电流小于通过电器的最大三相冲击短路电流满分:2 分9. 减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C. 减少同一相中两个相邻绝缘子间的距离D. 增加母线相间距离满分:2 分10. 少油断路器中的绝缘油()。
A. 灭弧介质和冷却介质B. 灭弧介质及触头间隙绝缘介质C. 灭弧介质以及触头间隙、带电部分与地之间的绝缘介质D. 以上都不对满分:2 分11. 验算裸导体短路热效应的计算时间,采用()A. 主保护动作时间B. 主保护动作时间加断路器全分闸时间C. 后备保护动作时间加断路器全分闸时间D. 后备保护动作时间满分:2 分12. 三相电动力计算公式中的形状系数Kf决定于()A. 导体的机械强度B. 导体的形状C. 导体的布置位置D. 导体的形状及相对位置满分:2 分13. 电力系统中,并联电抗器主要用来()A. 限制故障时的短路电流B. 吸收电网中的容性无功C. 给系统提供容性无功满分:2 分14. 以下高压设备,一般只在屋外使用的是()A. 高压断路器B. 高压负荷开关C. 高压隔离开关D. 跌落式高压熔断器满分:2 分15. 断路器的开断时间是指从接受分闸命令瞬间起到()A. 所有电弧触头均分离的瞬间为止B. 各极触头间电弧最终熄灭为止C. 首相触头电弧熄灭为止D. 主触头分离瞬间为止满分:2 分16. 电能与其他形式的能源相比,其特点不包括()A. 便于大规模生产和远距离输送B. 方便转换和易于控制C. 可以大量储存D. 损耗小满分:2 分17. 线路停电的操作顺序是()A. 先分母线隔离开关,再分线路隔离开关,最后分断路器B. 先分线路隔离开关,再分母线隔离开关,最后分断路器C. 先分断路器,再分母线隔离开关,最后分线路隔离开关D. 先分断路器,再分线路隔离开关,最后分母线隔离开关满分:2 分18. 多油断路器中油的用途是()A. 灭弧介质和冷却介质B. 灭弧介质及触头间隙绝缘介质C. 灭弧介质以及触头间隙、带电部分与地之间的绝缘介质D. 以上都不对满分:2 分19. 某变电所220千伏配电装置的布置形式为两组母线上下布置,两组母线隔离开关亦上下重叠布置而断路器为双列布置,两个回路合用一个间隔。

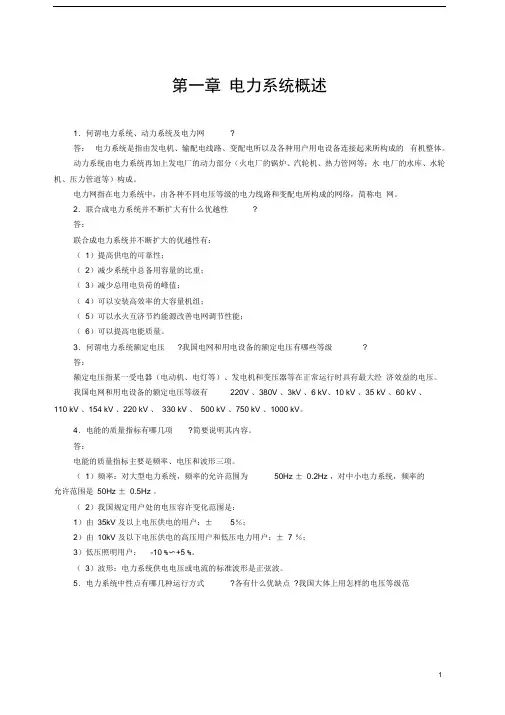

第一章电力系统概述1．何谓电力系统、动力系统及电力网?答：电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。
动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。
电力网指在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，简称电网。
2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）减少系统中总备用容量的比重；（3）减少总用电负荷的峰值；（4）可以安装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。
3．何谓电力系统额定电压?我国电网和用电设备的额定电压有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。
我国电网和用电设备的额定电压等级有220V 、380V 、3kV 、6 kV、10 kV 、35 kV 、60 kV 、110 kV 、154 kV 、220 kV 、330 kV 、500 kV 、750 kV 、1000 kV。
4．电能的质量指标有哪几项?简要说明其内容。
答：电能的质量指标主要是频率、电压和波形三项。
（1）频率：对大型电力系统，频率的允许范围为50Hz ± 0.2Hz ，对中小电力系统，频率的允许范围是50Hz ± 0.5Hz 。
（2）我国规定用户处的电压容许变化范围是：1）由35kV 及以上电压供电的用户：±5％；2）由10kV 及以下电压供电的高压用户和低压电力用户：± 7 ％；3）低压照明用户：-10 %〜+5 %。
（3）波形：电力系统供电电压或电流的标准波形是正弦波。
5．电力系统中性点有哪几种运行方式?各有什么优缺点?我国大体上用怎样的电压等级范1围?答：（1）电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地和经消弧线圈接地运行方式。
姚春球版《发电厂电气部分》习题及参考答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--姚春球编《发电厂电气部分》教材计算题参考答案第二章 P6215. 0266.00=R Ω，14.1=s K ，31003.0-⨯=R Ω／m ，18.0==r c F F m 2/m ，05.46=c QW/m ，04.58=r Q W/m ，7.1862=I A 。
16. 1.1=k t s ，78.699==p k Q Q (kA)2·s ，161048.0⨯=i A J/（Ω·m 4），161055.0⨯=f A J/（Ω·m 4），f θ=75℃<200℃，满足热稳定。
17. 61067.1-⨯=J m 4，8.17=m kg/m ，1602.3661>=f H Z ，β=1，86.4942max =F N 。
18. 8625==w w I I A ，0703.0=s T s ， 4.1778616j se I -==A ， 4.87390j r e I -=A 。
19. 开断各种短路故障，工频恢复电压有效值、工频恢复电压最大值、恢复电压最大值分别为：开断单相接地短路： )(01.127kV ， )(62.179kV ， )(43.269kV ；开断三相不接地短路，首先开断相： )(52.190kV ， )(43.269kV ， )(145.404kV ； 开断三相接地短路，首先开断相： )(12.165kV ， )(51.233kV ，)(27.350kV 。
开断两相短路，首先开断相： )(12.165kV ， )(48.233kV ，)(21.350kV第四章 P18612. 2台主变，110kV 侧初期采用内桥接线，终期发展为单母线分段接线；10kV 侧采用单母线分段接线。
主接线图（略）。
max max7.0S S ='=，可选择SF7-16000/110变压器。
第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。
按输出能源分：凝气式发电厂；热电厂。
按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。
火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。
整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。
按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。
水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。
《发电厂电气部分》练习题及答案一、填空题1、按照获得能源的方法不同，能源分为一次能源、二次能源。
2、按照被利用程度不同，能源分为常规能源、新能源。
3、按照能否再生，能源分为可再生能源、非再生能源。
4、电能是二次（一次/二次）能源。
5、发电厂是将各种一次能源转变成电能的工厂。
6、火电厂能量的转换过程：燃料的化学能→热能→机械能→电能。
7、水力发电厂的能量转换过程：把水的位能和动能转换成电能的工厂。
8、电气一次设备是指直接生产、转换和分配电能的一次设备。
9、电气二次设备是指：对一次设备进行监察、测量、控制、保护、调节的设备。
10、电气主接线是指由电气设备通过连接线，按其功能要求组成接受和分配电能的电路。
二、问答题1、电能的特点是什么？答：（1）便于大规模生产和远距离输送（2）方便转换与易于控制（3）损耗小（4）效率高（5）无气体和噪声污染2、按照发电厂装机容量不同，发电厂可以分为哪几类？答：①小容量发电厂：指装机容量在100MW范围内的发电厂②中容发电厂：指装机容量在100-250MW范围内下的发电厂③大中容量发电厂：指装机容量在250-1000MW范围内的发电厂④大容量发电厂：指装机容量在1000MW及其以上的发电厂3、火电厂的特点答：(1)布局灵活，装机容量的大小可按需要决定。
(2)一次性建造投资少，仅为同容量水电厂的一半左右。
(3)火电厂耗煤量大，其单位电量发电成本比水电厂要高出3～4倍。
(4)火电厂动力设备繁多，发电机组控制操作复杂。
(5)大型发电机组由停机到开机并带满负荷需要几小时到十几小时乃至几十小时，并附加耗用大量燃料。
(6)火电厂担负急剧升降的负荷时，必须付出附加燃料消耗的代价。
(7)从经济性和供电可靠性考虑，火电厂应当尽可能担负较均匀的负荷。
(8)火电厂对空气和环境的污染大。
4、水电厂的特点答： (1)可综合利用水能资源；(2)发电成本低、效率高；(3)运行灵活；(4)水能可储蓄和调节；(5)不污染环境；(6)建设投资较大，工期较长；(7)建设和生产都受到河流的地形、水量及季节气象条件限制；(8)由于水库的兴建，淹没土地，移民搬迁，给农业生产带来一些不利，还可能在一定程度破坏自然界的生态平衡。
发电厂电气部分期末考试题(含答案) XXX《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2.火力发电厂的能量转换过程是：燃料的化学能->热能->机械能->电能。
3.目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4.对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5.隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6.发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7.根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8.使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9.有汇流母线的接线形式可归纳综合地分为__单母线__和_双母线__两大类；无汇流母线的接线形式首要有单位接线、桥型接线和角型接线_。
10.防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用(C)。
A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线接纳双母线同时运行时，具有单母线分段接线特点(D)。
A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时。
对于容量为(D)的机组,其高压厂用电电压可采用3KV。
《发电厂电气部分》复习第一章能源和发电1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。
3、发展联合电力的效益（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
6、轻水堆核电厂的分类(缺生产过程及区别)答：轻水堆核电站可以分为压水堆核电站和沸水堆核电站。
7 试述火电厂,水电厂,核电厂的基本生产过程及其特点.答案：（1）火力发电厂：是将燃料的化学能转换成电能的工厂。
能量的转换过程：燃料的化学能→机械能→电能（2）水力发电厂：是将水的位能和动能转换成电能的工厂。
能量的转换过程：水能（水的位能和能）→机械能→电能是将原子核的核能转换成电能的工厂。
能量的转换过程：原子核的核能→热能→机械能→电能8.电力系统有哪些优越性电力系统运行要满足哪些基本要求答案：电力系统的优越性：可靠,稳定,经济对电力系统运行的基本要求：保证供电的安全可靠——减少事故率;保证电能质量——波形,频率,电压/随时调频,调压;完成足够的发电功率和发电量;保证电力系统运行的经济性9 电能质量的主要指标是什么？答案：波形,频率,电压10 什么是一次设备和二次设备它们各包含哪些内容答案：一次设备——直接与发配电电路相连接的设备；主要包括：进行能量转换的设备: 发电机,变压器,电动机;接通和开断电路的开关设备:QF,QS,FU,负荷开关;交换电路电气量,隔离高压的设备:TV,TA;限制电流和防止过电压的设备:电抗器,避雷器;二次设备——对一次设备,其它设备的工作进行监测和控制保护的设备；主要包括：用于反映不正常工作状态——继电器,信号装置测量电气参数的设备:仪表,示波器,录波器;控制及自动装置:控制开关,同期及自动装置连接电路的导体:控制电缆,小母线,连接线11 一次设备的额定电压是如何规定的答案：电力网的额定标准电压(kV):0.22,0.38,3,6,10,35,60,110,220, 330,500,750用电设备的额定电压=电力网的额定电压;发电机的额定电压=1.05电力网额定电压变压器的额定电压:一次侧:等于电网的额定电压；但与发电机直接相连的(相当于用户)等于发电机的额定电压二次侧: 10kV及以下阻抗电压小于7.5%时，比对应电网电压高5%；阻抗电压大于7.5%时，比对应电网电压高10%。
第二章发电、变电和输电的电气部分1、一次设备、二次设备的概念一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备二次设备：对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称二次设备断路器、隔离开关的区别：断路器具有灭弧装置，正常运行时可接通或断开电路，在故障情况下，受继电保护的作用，能将电路自动切断。
2、断路器、隔离开关的区别隔离开关由于没有灭弧装置，不能开断负荷电流或短路电流。
安装隔离开关的目的是，在设备停运后，用隔离开关使停运的设备与带电部分可靠地隔离，或起辅助切换操作。
3、母线的作用母线的作用：起汇集和分配电能的作用4、分相封闭母线的优缺点分相封闭母线的优缺点：优点：（1）供电可靠性高（2）运行安全（3）由于外壳的屏蔽作用，母线电动力大大减少，而且基本消除了母线周围钢构件的发热（4）运行维护工作量少缺点：（1）母线散热条件差（2）外壳上产生损耗（3）金属消耗量增加5、发电机中性点接地方式及作用发电机中性点接地方式及作用：发电机中性点为高电阻接地方式，用来限制电容电流。
发电机中性点为高电阻接地系统，目的是限制发电机电压系统发生弧光接地时长生的过电压，使之不超过额定电压的2.6倍，以保证发电机及其其他设备的绝缘不被击穿。
6、影响输电电压等级发展的主要原因第三章常用计算的基本方法和理论1、发热对电气设备的影响答：(P63)使绝缘材料的绝缘性能降低；使金属材料的机械强度下降；使导体接触部分的接触电阻增加2、导体发热和散热的主要形式答：(P64)导体发热的主要形式有对流、辐射和导热三种。
散热的主要形式是辐射和对流形式。
3、热稳定概念答：当短路时导体的最高温度不超过所规定的导体短时发热允许温度时，认为导体在流过短路电流时具有热稳定性。
4、动稳定校验的概念答：通过研究短路冲击电流产生电动力的大小和特征，选择适当强度的导体和电气设备，保证足够的动稳定性。
(不确定是否为动稳定校验的概念)5、载流导体长期发热和短期发热的特点、载流导体短期发热的计算答：长期发热的特点：其温度变化范围不大，因此电阻R、比热容c及散热系数a均可视为常数。
短期发热的特点：（1）发热时间短，产生的热量来不及向周围介质散布，可认为在短路电流持续时间内所产生的全部热量都用来升高导体自身的温度，即认为是一个绝热过程。
（2）短路时导体温度变化范围很大，它的电阻和比热容不能再视为常数，而应为温度的函数。
载流导体短期发热的计算：看看课本第三章第二节6、导体的正常最高允许温度、短时最高允许温度答：为了保证导体可靠地工作，须使其发热温度不得超过一定限值。
这个限值叫做最高允许温度。
按照有关规定：导体的正常最高允许温度，一般不超过＋70℃。
（P63）导体通过短路电流时，短时最高允许温度可高于正常最高允许温度，对硬铝及铝锰合金可取200℃，硬铜可取300℃。
（P64）第四章电气主接线以及设计1、电气主接线定义、主接线基本要求及设计程序答：电气主接线是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。
基本要求：可靠性，灵活性，经济性。
设计程序：1.对原始资料分析。
2.主接线方案的拟定与选择。
3.短路电流计算和主要电气选择。
4.绘制电气主接线图。
5.编制工程概算。
2、主接线型式及分类答：分为有汇流母线和无汇流母线，有汇流母线可概括分为单母线接线和双母线接线，无汇流母线接线主要有桥形接线、角形接线和单元接线3、单母（分段）、双母（分段）及其带旁路接线、一台半断路器接线的主接线图、运行方式及其典型的倒闸操作步骤单母接线P105图4－1、单母分段接线P107图4－2；双母接线P107图4－3、双母分段接线P107图4－4；带旁路接线P108――109图4－5、4－6、4－7、4－8；一台半断路器接线P111图4－10；运行方式P111――113；倒闸操作P1054、限制短路电流的措施1. 装设限流电抗器2. 低压侧分裂绕组变压器3 采用不同的主接线方式和运行方式5、分裂电抗器限制短路电流的原理正常运行时，两个分支上的电流大小相等，方向相反。
产生相反的磁通。
每臂上的运行电抗X＝XL-Xu=(1-f).可见正常时每个臂的工作电抗减少；当分支发生短路时，两臂的总电抗为：X12＝2（1+f）XL..可见有效地抑制短路电流。
6、变压器类型和容量的选择依据1、单元接线的主变压器单元接线的主变压器容量应按照发电机的额定容量扣除本机组的厂用负荷后，留有10%的裕度来确定。
采用扩大单元接线时，应尽可能采用分裂绕组变压器，其容量亦应按单元接线的计算原则计算出的两台机容量之和来确定。
2、具有发电机电压母线接线的主变压器(1)当发电机电压母线上的负荷最小时，应能将发电机剩余的功率送入系统。
(2)当接入发电机电压母线上的最大一台发电机停用时，能由系统倒送功率供给机压母线的最大负荷。
(3)对于装有2台及以上的主变压器时，当其中1台故障或检修时，其他主变压器应能输送母线剩余功率传输功率的70%。
(4)当丰水季节为充分利用水能发电而对本厂发电机出力进行限制时，应能从系统返送电能满足发电机电压母线的最大负荷3、连接两种升高电压母线的联络变压器联络变压器一般只设一台，最多不超过两台，否则会造成布置和引接线的困难。
(1)容量应能满足两种电压网络在各种不同运行方式下有功功率和无功功率交换；(2)容量一般不应小于接在两种电压母线上最大一台机组容量，以保证最大一台机组故障或检修时，通过联络变压器满足本侧负荷的要求；同时也可在线路检修或故障时，通过联络变压器将剩余容量送入另一系统。
4、变电站主变压器一般应按5~10年规划负荷来选择。
根据城市规划、负荷性质、电网结构等综合考虑确定其容量。
7．什么叫电气主接线?对电气主接线有哪些基本要求?答案:电气主接线是由发电机、变压器、母线、开关电器、互感器和输电线路等电气一次设备，按一定的要求和顺序连接成的表示生产、汇集和分配电能的电路。
对电气主接线有哪些基本要求有：1.保证必要的供电可靠性和电能质量2.灵活性（1）调度灵活，操作方便。
（2）检修安全。
（3）扩建方便。
3.经济性（1）投资省。
（2）年运行费用小。
（3）占地面积小。
（4）分期投资、投产，尽快发挥经济效益。
8. 电气主接线有哪些基本形式?绘图并说明各接线形式的优缺点。
答案: 主接线分为有母线和无母线两大类。
有母线接线分为：不分断的单母线、分段单母线、单母线带旁路母线、不分断的双母线、双母线分段、双母线带旁路母线、一台半断路器接线桥型接线（内桥和外桥）、单元接线、多角型接线9. 在主接线方案比较中主要从哪些方面来考虑其优越性?答案: 对主接线方案的选择比较从技术上应考虑如下几个问题：(1)保证系统运行的稳定性，不应在本厂发生故障时造成系统的瓦解。
