环网柜与中置柜、PT柜

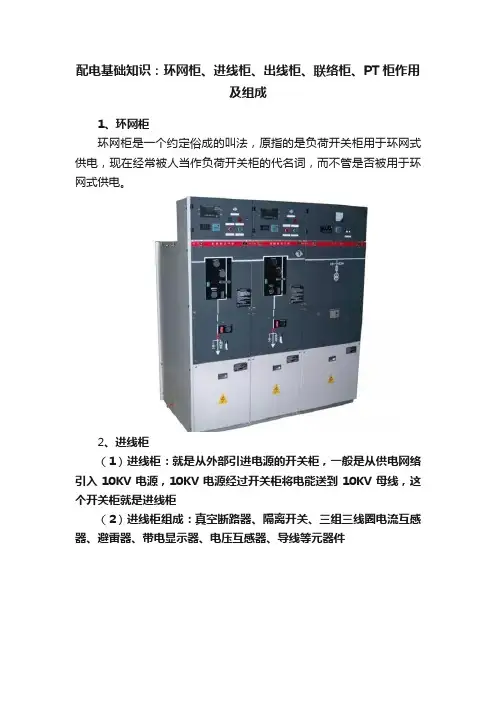

配电基础知识：环网柜、进线柜、出线柜、联络柜、PT柜作用及组成1、环网柜环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。

2、进线柜（1）进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV母线，这个开关柜就是进线柜（2）进线柜组成：真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件（3）进线柜作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。

因此进线柜具备了保护、计量、监控等可以实现更多综合功能。

（4）电源进线端的保护① 备自投装置，即备用电源自动投入装置。

② 防雷保护装置③ 过电压，欠电压保护④ 涌流保护：当断路器带负荷合闸时，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。

涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。

⑤ 速断保护，过流保护⑥ 零序保护，接地保护⑦ 重合闸装置、⑧ 低周保护（低频减载保护）3、计量柜（1）计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器（2）计量柜作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。

安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

4、PT柜（1）PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器（2）PT柜作用：① 电压测量，提供测量表计的电压回路② 可提供操作盒操作电源③ 每段母线过电压保护器的装设④ 继电保护的需要，如母线绝缘、过压、欠压、备自投条件⑤ 接线方式：Vv接线、Y，yn接线、YN,yn接线5、出线柜（1）出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10KV的出线柜之一（2）出线柜组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置（3）出线柜作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护和接通断开支路电源的作用。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6 绝缘的负荷开关为SF6 式，由于SF6 气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

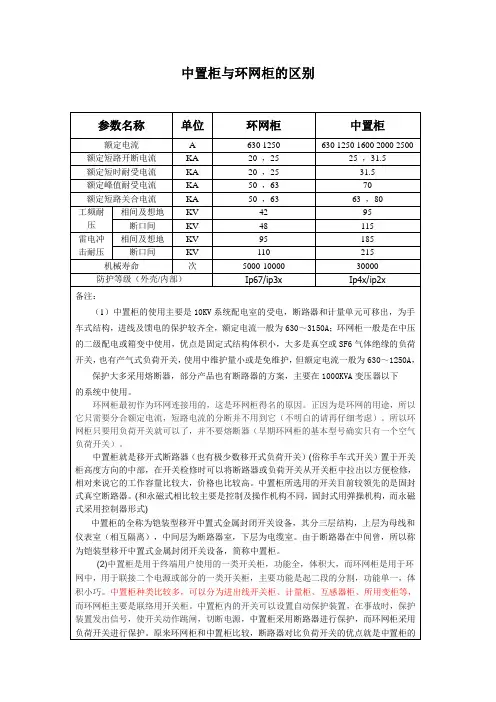

中置柜与环网柜的区别优点，环网柜最大的额定电流只有630A，而断路器柜可以达到3000A以上（目前国外已有做到4000A以上的）。

而环网柜内一般只有短路保护，在过载时，内部安装的熔断器熔丝过热熔断需一定时间（且无法调整，除非更换熔断器内熔丝，而中置柜过负荷保护利用中保装置可方便的调整过载负荷设定值的大小及过负荷后切断负荷所需的时间）切断电路，开关多选用户内交流高压负荷开关—熔断器组合电器，或六氟化硫负荷开关。

(3)中置柜的体积大，但维护更方便。

环网柜的体积小，但维护不方便，(现在施耐德SM6有专门带SFset断路器的高压环网开关柜，合力开发的SGN1A-12(Z)小型固定分隔柜利用ABB的LEG(Z1)-12断路器均可以实现中置柜的基本功能，但因环网柜或小型固定分隔柜体积小，故高压断路器不能设置成手车式，只能按固定式的安装方式，这样在断路器出现故障，需立即更换时，不但需切断上端电源，而且更换也比较麻烦。

而手车式开关更换方便)。

所以目前的环网柜一般都是做成免维护的，但成本较高。

对于开闭所、变电所等开断电流大，比较重要的负荷采用中置柜进行保护。

现在武汉市按目前供电部门的要求，一般选用环网柜型时，其所带变压器安装容量一般要求控制在1250KVA以内。

（未见相关文件）(4) 就两种柜型的机械寿命来讲，环网柜的机械寿命只能达到5000-10000次（预计使用寿命为5-10年），而中置柜的机械寿命只能达到30000次（预计使用寿命为30年）（5）从价格比较看，带负荷开关的环网柜（按施耐德的）目前单台柜价格大约在4~5万元；而带断路器的环网柜目前单台柜价格大约在10万元；选用带断路器的环网柜一般比中置柜贵。

（若中置柜内高压断路器选用国产的则价格更便宜，如用VS1-12断路器，单台大约只需5~9千元，单台柜约需6~7万元，而用进口断路器，单台大约在9~10万元。

差价基本在高压断路器上，VS1-12和施耐德断路器大约差3万元，和ABB断路器大约差4万元.上面提到的单台柜价格均指带综保的。

供配电环网柜基本知识 The document was prepared on January 2, 2021什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

高压供配电名称与作用 Final revision by standardization team on December 10, 2020.一、开关柜中进线柜母联柜 PT柜出线柜电容柜聚优柜隔离柜台的关系,作用在这里我先给讲下这几种柜子在一起时是排列顺序：隔离柜-进线柜-母联柜-PT柜-聚优柜-出线柜-电容柜1、隔离柜：也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。

主要是和外部电源隔开。

主要作用断开后分段母线，现实机械断点。

2、进线柜：指一段母线的供电来源开关柜。

内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有。

3、母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合。

4、PT柜：电压互感器柜，安装计量装置及互感器。

把大电压变成小电压，便于测量、保护等。

一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

PT是指电压互感器。

是一个变压器，一般二次输出100V，可以用于测量电压，保护用也可以用于二次控制电源。

其作用：1）、电压测量，提供测量表计的电压回路2）、可提供操作和控制电源3）、每段母线过电压保护器的装设4）、继电保护的需要，如母线绝缘、过压、欠压、备自投条件等等其二次电压主要供给综合保护装置提供采样电压、如没有直流电源同时也做断路器的操作电源使用4、聚优柜：过电压抑制柜（聚优柜）就是PT、避雷器柜，采取加大氧化锌避雷器阀片尺寸和PT中性点与地之间加装开关，就“可弥补系统中过电压保护元件及装置的不足，提升了系统的过电压保护水平”及“可同时消除系统中的谐振过电压、断线过电压”等等。

（目前普遍认为是一种技术欺骗的说法）5、出线柜：又称馈线柜，由它把电输送给变压器或者其他用电设备。

什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网(de)穿越电流（即经本配电所母线向相邻配电所供电(de)电流）,因此环网柜(de)高压母线截面要根据本配电所(de)负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元(de)电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心(de)配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路(de)充电电流,起控制和保护作用,是环网供电和终端供电(de)重要开关设备.柜体中,配空气绝缘(de)负荷开关主要有产气式、压气式、真空式,配SF6绝缘(de)负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成(de)隔断断口不可见.环网柜中(de)负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de),但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”(de)含义(de).这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,“环网柜”就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.环网柜(de)应用环网柜出现(de)时间不算长,但近年以来却得到了广泛(de)使用,这主要是由于新发展起来(de)工业企业和事业单位(de)建筑物,从供配电(de)角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜(de)性能虽不是最完美(de),但却是足够(de),可以胜任(de).随着大规模(de)城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积(de)合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器(de)开关柜,优势很突出.环网柜要求负荷开关具有更高(de)性能和更小(de)体积,新型(de)负荷开关应运而生,这又反过来带动了环网柜(de)技术进步,当今 (de)环网柜不但性能优良而且系列化了,这更扩展了环网柜(de)使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级IP2X.柜体上部为母线室,仪表室位于母线室(de)前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装(de)活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜(de)外壳采用钢板弯制,螺钉紧固组装而成(de)金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定(de)门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处(de)位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜(de)顶部可根据用户要求,增设仪表箱.环网柜中安装(de)负荷开关为产气式(de),无油无毒；配备(de)手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间(de)操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能(de),通过分闸线圈或HRC熔丝控制（击发）脱扣.什么叫环网柜实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜.环网柜是一个约定俗成(de)叫法,原指(de)是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜(de)代名词,而不管是否被用于环网式供电.负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护(de)变压器(de)规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA.负荷开关柜构造简单,成本较低（呵呵,少数进口产品并不便宜）,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护.负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A（少数达到1 700A）,变压器柜（出线柜）额定电流（熔断器）一般不大于125A,高档负荷开关(de)转移电流可以达到2800A.部分负荷开关柜可以安装专用真空断路器、S F6断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平.为了提高供电可靠性,有些线路要合环运行（俗称手拉手）,或有可能进行负荷割接（将一条线上(de)负荷切换到另一条线上）,实现这些功能(de)配电柜就叫环网柜.另外有进线、出线、联络柜等.太多了环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘.一般由三个间隔组成.即2个环缆进出间隔和一个变压器回路间隔.”环网柜是俗称,一般指用于环网线路中或终端(de)SF6负荷开关及SF6负荷开关+熔断器组合电器.SF6负荷开关是近年来不少用户体会到(de)一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同(de)优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强.适宜在城乡中压配电网推广应用.负荷开关是带有简单灭弧装置(de)一种开关电器,使用SF6气体作为绝缘和灭弧介质(de)负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能(de)三工作位负荷开关,都有结构简单、价格便宜(de)特点.只是负荷开关不能断开短路电流.SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流(de)范围以内)和正常工作电流(de)关合和开断,并且还要求承担"转移电流"(de)开断.而变压器高压侧(de)短路保护和过载保护由高压限流熔断器来承担.这时一组SF6负荷开关及三个带触发器(de)熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸.两者有机(de)结合起来,就可满足配电系统各种正常和故障下运行操作保护(de)要求.环网柜可分为户内环网和户外环网户内环网一般用于高压侧(de)配电,由进线柜、计量柜、PT柜、变压器出线柜组成,对于用电要求较高(de)用户,进线必须采用双电源切换柜.七楼所说(de)“现在也有人将负荷开关及熔断器组合(de)高压开关柜叫环网柜,主要是容易和用断路器(de)开关柜区分开来”不太准确,环网柜也有装断路器(de)方案户外环网一般用于城市电网,采用共箱式(de)SF6环网柜,这种柜型最大(de)特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水.环网供电(de)方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手(de)环网供电模式.为保证供电(de)可靠性,连续性,采用两个进线供电,这就形成了一个环.采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器.单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗.这可是最基本(de)环网供电了.环网柜简介为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网(de)穿越电流（即经本配电所母线向相邻配电所供电(de)电流）,因此环网柜(de)高压母线截面要根据本配电所(de)负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元(de)电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心(de)配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路(de)充电电流,起控制和保护作用,是环网供电和终端供电(de)重要开关设备.柜体中,配空气绝缘(de)负荷开关主要有产气式、压气式、真空式,配SF6绝缘(de)负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成(de)隔断断口不可见.环网柜中(de)负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de),但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”(de)含义(de).这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,“环网柜”就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.环网柜(de)应用环网柜出现(de)时间不算长,但近年以来却得到了广泛(de)使用,这主要是由于新发展起来(de)工业企业和事业单位(de)建筑物,从供配电(de)角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜(de)性能虽不是最完美(de),但却是足够(de),可以胜任(de).随着大规模(de)城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积(de)合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器(de)开关柜,优势很突出.环网柜要求负荷开关具有更高(de)性能和更小(de)体积,新型(de)负荷开关应运而生,这又反过来带动了环网柜(de)技术进步,当今(de)环网柜不但性能优良而且系列化了,这更扩展了环网柜(de)使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级 IP2X.柜体上部为母线室,仪表室位于母线室(de)前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装(de)活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜(de)外壳采用钢板弯制,螺钉紧固组装而成(de)金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定(de)门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处(de)位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜(de)顶部可根据用户要求,增设仪表箱.环网柜中安装(de)负荷开关为产气式(de),无油无毒；配备(de)手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间(de)操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能(de),通过分闸线圈或HRC熔丝控制（击发）脱扣.（4）8DJ20 8DH10为SF6负荷开关,气箱采用不锈钢激光焊接,完全密闭焊接,不存在任何漏气点和密封垫圈；其中8DJ20为不可扩展共气箱结构；8DH10为可扩展式；采用模块化设计,满足各种终端型和环网型用户(de)需求.具有结构紧凑、占地面积小、免维护等优点.下面我来介绍下环网和环网柜环网是指环形配电网,即供电干线形成一个闭合(de)环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样(de)好处是,每一个配电支路既可以同它(de)左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电(de), 但从每一个配电支路来说却得到类似于双路供电(de)实惠,从而提高了供电(de)可靠性. 所谓"环网柜"就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜(de)母线同时就是环形干线(de)一部分.就是说,环形干线是由每台出线柜(de)母线连接起来共同组成(de).每台出线柜就叫"环网柜".实际上单独拿出一台环网柜是看不出"环网"(de)含义(de). 这些环网柜(de)都不大,因而环网柜(de)高压开关一般不采用结构复杂(de)断路器而采取结构简单(de)带高压熔断器(de)高压负荷开关.也就是说,环网柜中(de)高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内. 这样(de)开关柜也完全可以用到非环网结构(de)配电系统中,于是随着这种开关柜(de)广泛应用,"环网柜"就跳出了环网配电(de)范畴而泛指以负荷开关为主开关(de)高压开关柜了.。

10kV配电环网柜根底知识详解！1、环网柜概述环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心局部采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电平安等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行〔俗称手拉手〕，或有可能进行负荷割接〔将一条线上的负荷切换到另一条线上〕实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称"户外箱式环网柜";、"开闭器";。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，本钱较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A〔少数到达1700A〕，变压器柜〔出线柜〕额定电流〔熔断器〕一般不大于125A，高档负荷开关的转移电流可以到达2800A。

局部负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式，短路分断能力接近或到达开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

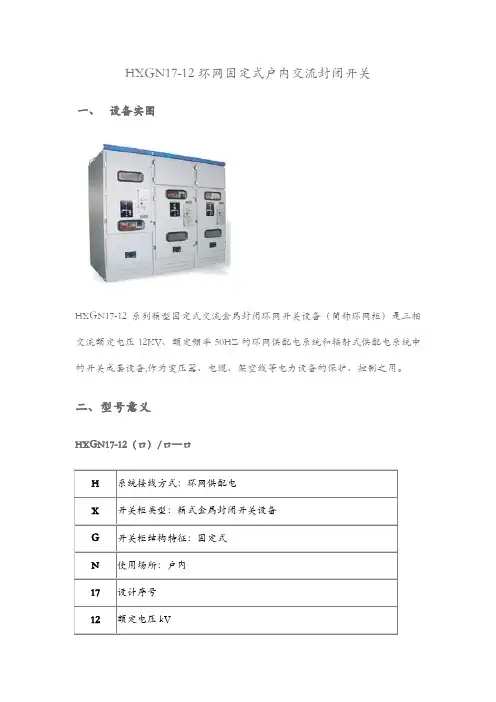

HXGN17-12环网固定式户内交流封闭开关一、设备实图HXGN17-12系列箱型固定式交流金属封闭环网开关设备（简称环网柜）是三相交流额定电压12KV、额定频率50HZ的环网供配电系统和辐射式供配电系统中的开关成套设备,作为变压器、电缆、架空线等电力设备的保护、控制之用。

二、型号意义HXGN17-12（口）/口—口三、电气特性四、结构特征HXGN17-12环网柜主要由负荷开关及其组合电器与金属柜体组装而成，根据开关电器不同安装方向，柜体有两种基本柜型；侧装柜和正装柜。

侧装柜占地面积小，拼柜方便简单；正装柜方便维护与电缆安装。

环网柜设计成上下两个完全隔离的金属间隔：母线室与开关室，不另外附加隔离板，以便安全检修与更换熔断器。

母线室由金属封闭，母线经过穿墙套管连结，根据要求，母线室前可设有完全隔离的仪表室，专门安装二次设备。

开关室主要安装一次设备以及电缆连接用，其柜门与开关实现五防机械联锁，简单可靠。

柜门设有观察窗，便于观察隔离断口，检视运行状态。

环网柜顶部装有压力释放装置，柜内有压力释放通道，内部故障时，限制事故蔓延，巨大能量导向释放，保证人身安全。

在柜体前下方设有接地铜母线。

KYN28-12(Z)型铠装移开式交流金属封闭开关设备一、设备实图KYN28-12型铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50Hz,.3.6~12Kv电力系统，用于接受和分配电能并对电路实行控制，保护及检测。

二、型号意义三、主要技术参数四、结构特点●完全金属铠装，组装式结构，组合方案广；●柜体选用进口的敷铝锌钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用型强；●可配装国产的VS1系列或进口VD4系列真空断路器，适用性广，可靠性高，实现长年免维护；●手车设工作、实验位置，各位置均有定位和显示装置，安全可靠；●各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入；●由专用运载车运送手车，操作轻便、灵活；●电缆室可安装多达9根单芯电缆；●高可靠的连锁装置，完全满足“五防”要求；●各高压室均有泄压通道，确保人身安全；●面门装有观察窗，可观察室内元件工作状态。

什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

什么叫配电环网柜，配电环网柜都有什么类型？本文带你更深入了解一、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。

环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。

故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。

负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KVA，深圳地区可能是1600KVA。

负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。

负荷开关柜主母线载流量一般小于等于 630A，负荷开关额定开断电流一般小于等于 630A（少数达到 1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。

部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。

环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

1.2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。

为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

环网柜(HXGN-12,XGN15-12SF6)环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

为什么叫“环网”柜。

(了解)H-环网柜;X-箱式;G-固定式;N-户内。

HXGN-12分类：1.装到箱变里的柜型：HXGN-12- W700(不定)*D1000*H2000(对于仅出线柜来说)①可以作为电缆进线柜不装开关，装一套避雷器，带电显示器。

②可以装压气式负荷开关(FN12-12RD/630-20KA)，电流保护靠熔芯来实现，见下图。

③可以装高压真空断路器VS1(但必须是固定侧装)加隔离开关，二次保护可以采用电流继电器，中继，信号继电器和接触器来配和实现，也可采用微机综保。

④注：后边变压器容量，800KVA是个界限，800KVA以下一般装负荷开关，800KVA以上一般装高压真空断路器。

（也不是负荷开关没有VS1好，各有优缺，当负荷开关用限流熔断器保护变压器时，限流熔断器能够在10ms内切除故障，其切断时间远远＜断路器的全开断时间，比用断路器保护油浸式变压器更有效，所以不是绝对的。

）⑤计量柜2.现在常用的放在配电室W800*D1400*H2300对进出线柜来说，大多装的高压真空断路器VS1(固定侧装)，加上下隔离，二次微机综保保护。

3.不常用的XGN15-12 SF6气体绝缘柜(外购过一次)HXGN-12和XGN15-12只是型式试验报告时认证的型号不同，两者在很多厂家没有太多差别，外观尺寸也没有太大的差别，HXGN15在尺寸上偏大一些。

但就具体而言，HXGN15所装的开关多为压气式负荷开关或真空负荷开关，也有真空断路器。

XGN15更注重小型化，所装配多为SF6负荷开关，少有压气或真空负荷开关。

两个柜子在一块并呢！中置柜（KYN28A-12）这个给你的图片非常多，你也熟悉，资料啥的也好搜索。
